Максимальная длина прокола гнб

Помимо востребованности этой технологии, ГНБ обладает определенными преимуществами:

Максимальная длина бурения ГНБ

Технология горизонтального бурения уже давно перестала быть экзотикой. Многочисленные компании предлагают различные услуги по бурению. Когда стандартные методы выемки грунта не работают, на помощь приходит горизонтальное бурение. Мартин Черрингтон, основавший первую компанию, специализирующуюся на бестраншейных технологиях, придумал эту идею в 1960-х годах в США.

Возможности бестраншейной прокладки труб зависят от максимальной длины ГНБ. Они могут использоваться для прокладки газопроводов или трубопроводов под стоящим зданием, зданием, представляющим большую культурную ценность, или автомагистралью. В некоторых случаях горизонтальное бурение дает значительные преимущества. Например, использование машин ГНБ экономит затраты по сравнению с методами выемки грунта при глубоких котлованах (1,5 м и выше). Чтобы выбрать подходящего подрядчика, важно определить возможности бестраншейного бурения.

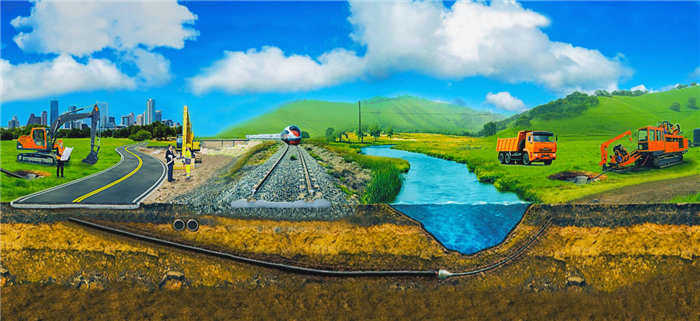

Бестраншейная технология

Сегодня бестраншейные технологии переживают бум. Благодаря их экономической целесообразности и широким возможностям инженеры предлагают множество вариантов бестраншейной прокладки трубопроводов в разных ценовых диапазонах. Методы ГНБ различаются по возможностям обсадки, бурения и контроля.

Основное отличие технологии горизонтально-направленного бурения заключается в отсутствии земляных работ между начальной и конечной точками. Наибольшую популярность приобрел метод бурения с применением бурового раствора. Его преимуществами являются дешевизна и доступность.

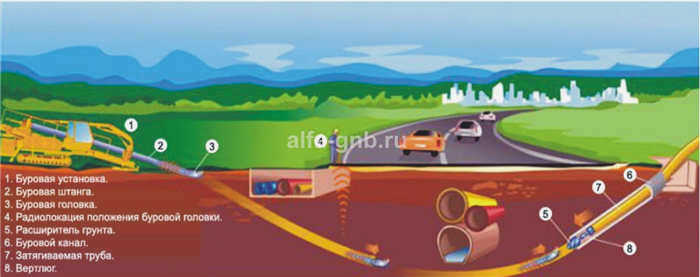

Технология ГНБ обычно состоит из нескольких этапов:

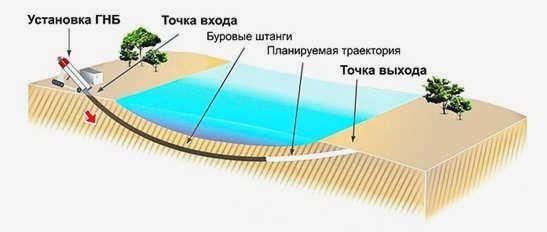

1. Бурение пилотного отверстия. На этом этапе буровая головка используется для определения начального маршрута движения носителя. На современных буровых установках среднего класса этот процесс контролируется непосредственно оператором, который получает сигналы о положении буровой головки через локатор. Оператор может регулировать направление головки для создания конечной точки в намеченном месте.
2. Вместо буровой головки к буровой установке крепится расширитель для рассверливания отверстия. Это используется для увеличения диаметра отверстия до необходимого размера. Для работ методом ГНБ оптимальный диаметр скважины на 30% больше диаметра трубопровода.
3. Протаскивание трубы.

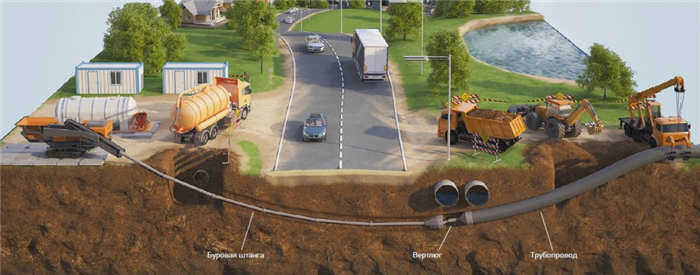

Горизонтальное направленное бурение (ГНБ)

При использовании метода ГНБ рабочая бригада должна провести подготовительные работы:

• 2 траншеи выкапываются в точках входа и выхода инструмента. Этот этап является важной частью подготовки к ГНБ. Грунт прокалывается только горизонтально, не следует прокалывать его с поверхности земли.
• Как и при ГНБ, во время проходки грунта необходимо контролировать траекторию движения инструмента. Для контроля траектории движения инструмента используются зонды.
• При бурении отверстие в грунте получается плоским. Нет риска разрушения грунта. Когда прокалывающая игла выходит в нужной точке. К ней прикрепляются кабели или трубы и втягиваются обратно в образовавшееся отверстие.
• Гидроразрыв осуществляется с помощью сильного гидравлического давления. При этом не используется бетонный раствор.

Разница между ГНБ и PLM заключается в том, что для прокладки трубы той же длины требуется меньше оборудования, ресурсов и рабочей силы.

Технология проведения работ

Прокладка коммуникаций методом прокола проходит по следующему алгоритму:

1. Подготовка проектной документации, получение разрешения на проведение ГНБ. Расчеты для определения места раскопок, глубины прокола грунта и т.д.
2. Подготовка и транспортировка оборудования на объект. Обустройство траншей, дренажных канав. Дренаж необходим, если в районе прокладки трубопроводов или кабелей присутствуют грунтовые воды.
3. Выемка грунта в соответствии с расчетами, прокладка кабелей.
4. Удаление оборудования, восстановление поверхности почвы в местах, где были проведены земляные работы.

Закапывание быстрее, чем бурение или рытье траншей.

В работе используется специальное оборудование для бестраншейной прокладки труб:

• Пневматический или гидравлический инструмент, позволяющий передавать многотонное усилие на перфоратор;
• стальной кожух, который пробивает почву;
• Зонды, оборудование для приема сигналов от них;
• Инструменты для рытья котлованов.

Все оборудование, используемое при ГНБ, является мобильным. Буровые установки работают на дизельном топливе и могут перемещаться под управлением оператора.

Буровое оборудование

В технологии бурения используются различные инструменты:

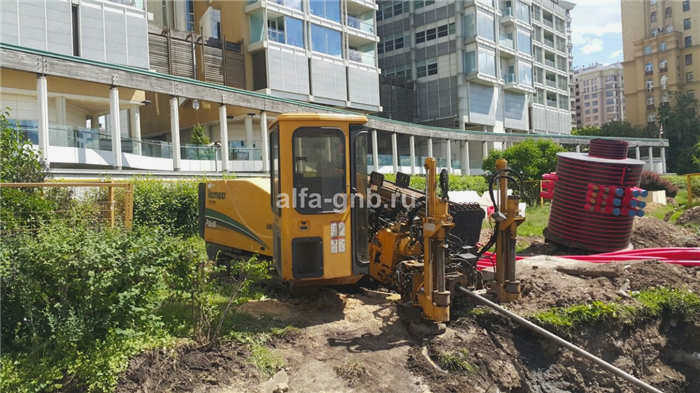

• Буровая машина (установка ГНБ). Это промышленная машина с дизельным двигателем. Она управляется и приводится в движение оператором. В основе бурения лежат функциональные части этих машин: тележка, гидравлический силовой агрегат, панель управления.
• Вспомогательные инструменты. Для забивания или прокалывания грунта используются различные инструменты: штанги, расширители, насосы, резьбовые болты и т.д. В зависимости от типа и стадии выполняемых работ бригада устанавливает на буровую машину различные инструменты.
• Система определения местоположения. При ГНБ важно отслеживать траекторию бурения, точность выхода во вторую траншею. Для этого на буровую головку устанавливается зонд, а рабочие следят за перемещением инструмента с помощью локатора.
• Медно-графитовая смазка. Она используется для смазки соединений буровой штанги.

Каждая деталь промышленного оборудования для ГНБ играет важную роль и требует профессионального обслуживания и регулярного ухода.

Бурение шаг за шагом

Процесс бурения требует тщательного подхода, контроля, соблюдения технологических особенностей на каждом этапе.

Подготовительные работы

Перед прокладкой подземных коммуникаций необходимо подготовить площадку и оборудование:

1. Оборудовать площадку для буровой машины универсального размера 10х15 м;
2. При необходимости подготовьте маршрут отвода машины;
3. Расположить буровое оборудование и пилотную штангу непосредственно в точке входа бура в грунт;
4. Закрепление инструмента анкерами на ровной поверхности во избежание смещения или подвижности во время ГНБ;
5. Регулировка угла наклона инструмента с помощью расширителя, выравнивание буровой головки для равномерного вхождения в грунт;
6. Регулировка радиосвязи между членами бригады;
7. Выемка оборудована дополнительным дренажом для бентонита и грунтовых вод, если их слишком много.

На этапе подготовки важно рассчитать расположение существующих трубопроводов, чтобы не повредить их во время земляных работ. При установке смесительных и бурильных машин минимальное расстояние между ними составляет 10 метров.

Перед пробивкой важно изучить состав грунта и выбрать подходящий инструмент, чтобы головка шнека эффективно забивалась в грунт. Вся рабочая зона, где установлено специальное оборудование и откуда выходит головка шнека, должна быть окружена желтой предупреждающей лентой.

Прокладка труб и других коммуникаций

После завершения подготовительных работ можно приступать к прокладке ГНБ:

1. Сверлится пилотное отверстие диаметром 10 см;
2. Настройка оборудования, регулировка наклона буровой головки на 10-20° относительно линии горизонта;
3. Проходка бура, проверка траектории через каждые 3 м и корректировка направленности инструмента;
4. Развертывание пилотного отверстия: исходный инструмент удаляется из отверстия и заменяется разверткой;
5. Полное проникновение развертки через созданный канал с непрерывной коррекцией движения.

Пробивка ГНБ

Пробивка ГНБ экономит время, так как нет необходимости рыть траншеи и котлованы! Специалисты "АльфаЭнергоМонтаж" выполнят пробивку ГНБ с помощью современного бурового оборудования! Звоните ☎ 8 (495) 724-63-06!

Компания "АльфаЭнергоМонтаж" предоставляет услуги по бестраншейной пробивке трубопроводов различного назначения и кабелей. Технология горизонтально-направленного бурения считается наиболее перспективной и эффективной для большинства инженерных коммуникаций.

ГНБ позволяет создавать подземные водопропускные трубы для транспортировки газов и жидкостей под дорогами. В частности, наши услуги могут быть использованы для выполнения следующих работ по прокладке

• электрические кабели
• водопроводные трубы;;
• газовые трубы
• канализационные трубы;
• волоконно-оптические кабели.

Особенности метода ГНБ

Для реализации бестраншейного метода ГНБ мы используем буровое оборудование, в нашем парке имеется 4 таких машины. У нас работают профессионалы с большим опытом работы в этой области, обладающие необходимыми навыками и знаниями.

Бестраншейный метод предполагает бурение одной скважины ГНБ на въезде и одной на выезде, без необходимости рытья котлованов и ям. Это гарантирует, что дорожное полотно и ландшафтный дизайн не будут повреждены.

Видео – бурение методом ГНБ

Преимущества метода ГНБ:

• Значительно сокращается объем земляных работ, нет необходимости вывозить лишний грунт;
• Для управления буровой установкой требуется мало специалистов;
• Период строительства на 20% короче, а стоимость на 30% ниже;
• Этот метод сводит к минимуму риск аварий;
• движение транспорта не нарушается;
• минимум документации.

По вышеуказанным причинам прокладка трубопроводов бестраншейным методом является экономически выгодной и эффективной. Определить конкретную стоимость отверстия под кран в Москве вы можете с нашими менеджерами по телефону. Они проконсультируют вас по интересующим вопросам и назовут цену, исходя из ваших потребностей и особенностей объекта.

Доступная по цене прокладка труб методом ГНБ осуществляется специалистами нашей компании в несколько этапов:

• Обследование участка;
• Проектирование и расчет траектории бурения;
• Подготовительные работы и транспортировка труб к месту прокладки;
• Предварительное бурение для проверки прохождения буровой коронки;
• Расширение пробуренного канала;
• Укладка труб.

Таким образом, пробивка ГНБ и укладка труб любого диаметра и назначения осуществляется без помех для движения транспорта и пешеходов. Свяжитесь с нами, мы рассчитаем смету, составим проект и выполним его в кратчайшие сроки на высоком профессиональном уровне.

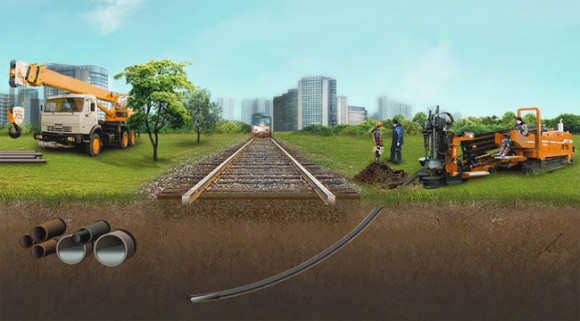

Преимущества метода горизонтального бурения

Горизонтальные скважины широко используются при добыче нефти, газа и минералов всех видов, поскольку позволяют кратчайшим путем добраться до места назначения и сэкономить время и ресурсы. Наклонные и горизонтальные скважины также используются для прокладки подземных трубопроводов и кабельных линий для питания промышленного оборудования. Этот метод будет одинаково полезен в строительной отрасли, как при возведении высотных зданий, так и при проведении частных строительных работ.

Что такое ГНБ в строительстве?

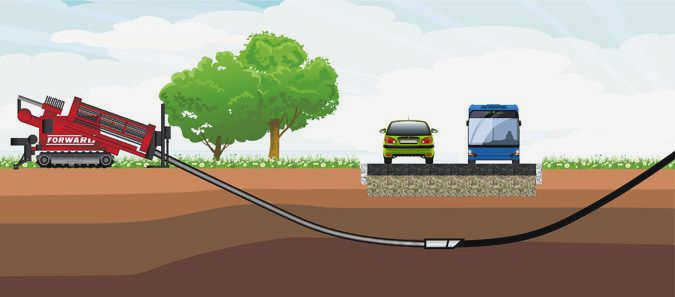

Эта технология позволяет осуществлять бестраншейную прокладку подземных коммуникаций, что особенно удобно, если на участке есть какие-либо препятствия – например, трубопровод необходимо проложить под асфальтированной подъездной дорогой или зданием. В этом случае рытье траншеи не только занимает больше времени, но и означает необходимость обхода препятствия или последующей уборки.

Бурение методом ГНБ имеет множество преимуществ:

• Работа может быть выполнена за 1 день, при этом потребуется не более 3-5 человек.
• Возможно бурение отверстия под препятствиями, которые трудно обойти (например, под автомагистралью).
• Озеленение во дворе – тротуар, клумбы и т.д. – не затрагивается.
• Также можно прокладывать коммуникации в местах, где надземные работы запрещены или невозможны.

Таким образом, технология горизонтального бурения является наиболее экономичным решением с точки зрения времени и денег.

Комплект оборудования для ГНБ

Для бурения наклонных или горизонтальных скважин вам понадобятся

• буровая установка
• локационное устройство
• вспомогательные инструменты, такие как штанги, вертлюги, адаптеры, опоры и т.д.

Давайте рассмотрим каждый из этих инструментов подробнее, чтобы выяснить, какую роль они играют в технологии бурения ГНБ.

Буровая установка – существуют тяжелые промышленные установки ГНБ, а также более компактные мини-буровые установки, которые можно использовать при строительстве частного дома. Все они работают на дизельном топливе и состоят из кузова, источника воды для бурения, шасси и пульта управления.

Основными характеристиками данного оборудования являются

• максимальное тяговое усилие (выражается в тоннах);
• диаметр и конечная длина проходки (зависит от параметров буровой штанги);
• средний расход бетона (сколько литров расходуется в минуту);
• угол поворота буровой штанги (определяет угол, под которым можно бурить наклонную скважину).

Первые два параметра являются наиболее важными – при выборе машины обращайте внимание прежде всего на них.
