Максимальное опирание плит перекрытия на кирпичную стену

При монтаже плит перекрытия на несущие стены необходимо соблюдать нормальное перекрытие, обусловленное материалом, из которого они изготовлены:

Разновидности и правила монтажа плит перекрытия на кирпичной стене

При строительстве зданий из кирпича конструктивным решением считается использование плит перекрытия, выполняющих несущие и ограждающие функции.

Существуют различные типы плит перекрытия, которые возводятся в соответствии с нормами. Эти конструкции считаются эффективным и экономичным способом разделения этажей и площадей, а также прочным основанием для крыш.

Какие существуют разновидности плит перекрытия по кирпичной стене, каковы особенности их монтажа и выбора, вы сможете узнать из предлагаемой статьи.

Виды и особенности

Плиты, используемые в качестве перекрытий, представляют собой железобетонные (ЖБИ) конструкции. Они могут быть сплошными или пустотелыми. Утопленные отверстия могут иметь различные формы и размеры. Такая концепция конструкции позволяет легче переносить вес элемента перекрытия.

Существует 3 основных типа перекрытий, используемых в кладке стен, в зависимости от того, как они поддерживаются:

1. Железобетонная. Имеет большую U-образную панель. Используются в зданиях с высокой несущей способностью и длинными пролетами. Они делятся на:
2. плоские – имеют пустоты или сплошное заполнение, хорошо удерживают тепло и звукоизолируют;
3. ребристые – позволяют большие пролеты, выдерживают огромный вес, внутренняя часть имеет трапециевидную форму.
4. Монолитные. Изготавливается путем заливки бетона в опалубку на конструкциях, где затруднен доступ к технике. Считается более дорогим способом с точки зрения денег и времени, затраченного на создание конструкции. Используется в крайнем случае. Он обладает повышенной прочностью за счет армирования, жесткостью, участвует в формировании колонн, равномерно распределяет нагрузки, изготавливается своими руками. Подразделяется на:
5. ненесущий – гладкий, подходит в качестве потолка;
6. кессон – ячеистый, используется в промышленности;
7. ребристый – рифленый и ребристый, подходит для высотных зданий.

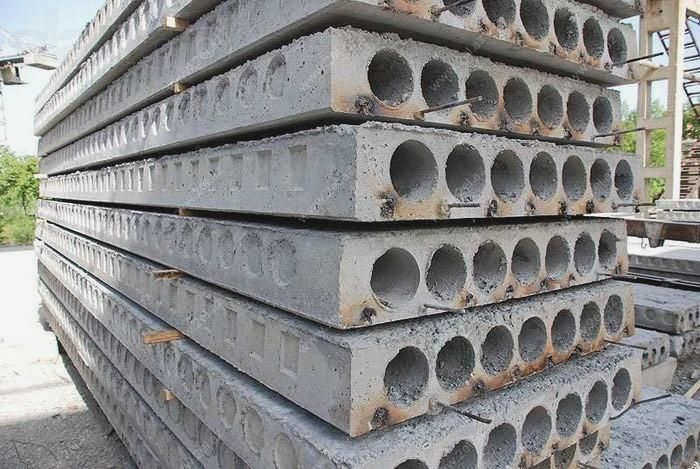

8. пустотелые блоки. Имеют полые воздушные камеры и наружные петли, обладают высокой прочностью за счет армирования и состава бетона, способствуют тепло- и звукоизоляции и возможности без проблем прокладывать различные коммуникации. Они подразделяются на следующие типы:
9. ПК (круглопустотные) толщиной 220 мм;
10. PB (неразрезанный, непрерывный), со стандартной шириной 1,2 м, созданный конвейерным способом;
11. EPS (легкий, неразрезанный), толщиной 0,16 м;
12. HV (внутренняя, из железобетона класса B 40), с армированием только в одном ряду:
13. HVC (внутренняя с двухрядным армированием), толщиной 26,5 см.

Свойства и применение плит перекрытия

Железобетонные плиты перекрытия считаются одним из важнейших элементов зданий. Их основная роль заключается в передаче нагрузки от надземных систем здания, арматуры, мебели, электрооборудования на стены или фундамент здания. Кроме того, они используются в качестве промежуточного перекрытия, разделяя здание на этажи и подвалы, а также на чердаке.

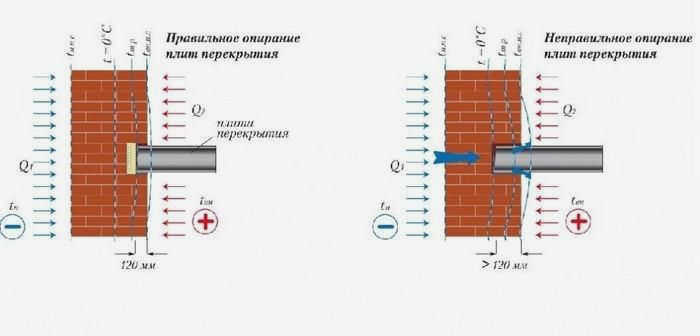

Глубина опирания плит перекрытия определяется их типом и материалом здания. Однако подходящим размером считается 120 миллиметров – значение, которое обычно используется в проектной документации для строительства зданий.

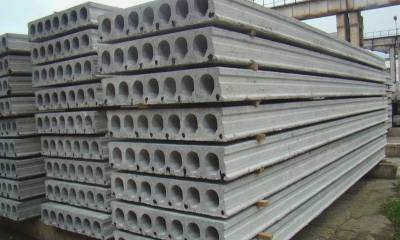

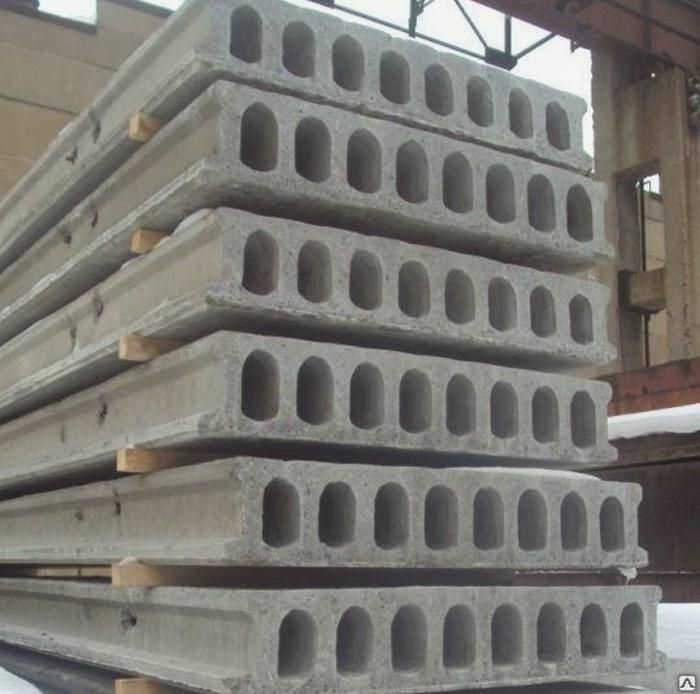

Наибольшим спросом у покупателей пользуются многопустотные плиты следующих марок:

• ПК – круглопустотные изделия, изготовленные по опалубочному методу, что подразумевает использование специальных конфигураций для заливки бетона.
• PB – инновационные железобетонные изделия, изготовленные методом "потерянной опалубки".

Глиняные плиты, слой которых составляет 160 миллиметров в отличие от типичной ширины 220 миллиметров, более распространены в индивидуальном жилищном строительстве. Они также производятся по безопалубочному (3,1ПБ и 1,6ПБ) и опалубочному (EPS) технологиям. Кроме того, производители выпускают ребристые железобетонные изделия, которые обладают высокой жесткостью и устойчивостью к перегрузкам массы благодаря наличию продольных и поперечных ребер. Как правило, они используются в перекрытиях промышленных зданий.

Виды и особенности в зависимости от способа опирания

Строительные нормы СНиП предусматривают возможность опирания плит перекрытия на стены также по 2, 3 и 4 ребрам. Однако все без исключения зависит от разновидности железобетонных изделий, а также от полезных свойств арматурного каркаса. Таким образом, класс железобетона ПБ имеет все шансы упереться всего лишь в 2 стороны, но

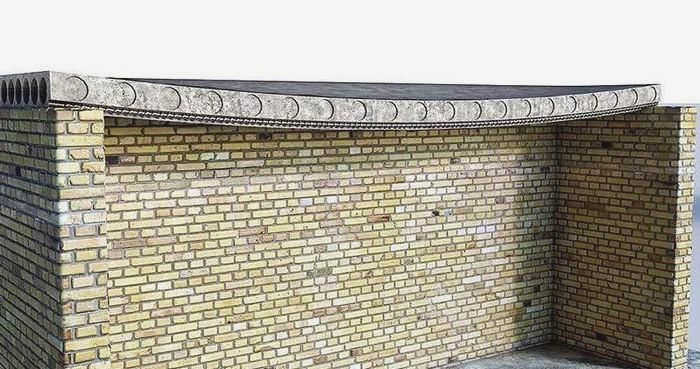

• С двух сторон. Две системы перевернутых стен предназначены для поддержки аналогичных изделий. Укладка производится с более узкими сторонами, так как крепление осуществляется в продольном направлении.

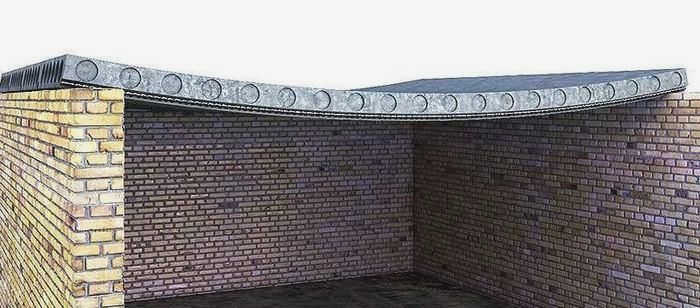

• С трех сторон. Панели предназначены для перекрытия U-профилей в углах зданий. Возможность укладки с 3 сторон гарантируется интенсивным торцевым армированием.

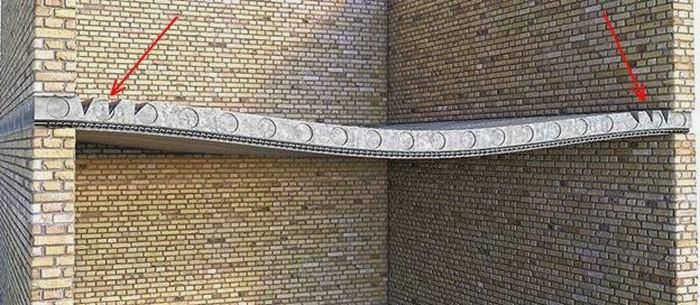

• С 4 сторон. Эти виды железобетона обычно используются в сложных системах, где требуется наилучшее разделение больших нагрузок, а также наличие дополнительных надстроек. Благодаря использованию арматурных каркасов со всех концов, пустотные плиты перекрытия могут опираться на 4 стены.

Виды и особенности в зависимости от способа опирания

Строительные нормы СНиП регламентируют возможность опирания плит перекрытия на стены по 2, 3 и 4 ребру. Однако здесь все без исключения зависит от разновидности железобетонных изделий, а также от полезных характеристик арматурного каркаса. Так, железобетон класса ПБ имеет все шансы опираться только на 2 стороны, но

• С 2 сторон. Системы 2 обратных стен предназначены для работы с подобными изделиями. Укладка производится с более узкими сторонами, так как жесткость осуществляется в продольном направлении.
• С трех сторон. Панели предназначены для перекрытия U-профилей в углах зданий. Возможность укладки с трех сторон гарантируется интенсивным торцевым армированием.
• С четырех сторон. Эти типы железобетонных плит перекрытия обычно используются в системах, рассчитанных на большие нагрузки, где тяжелые нагрузки должны быть распределены наилучшим образом и где требуются дополнительные несущие конструкции. Благодаря использованию арматурного каркаса на всех концах, пустотные плиты перекрытия могут опираться на четыре стены.

Секция по СНиП

Наименьшей опорой для плиты перекрытия является, согласно общепринятым строительным нормам и правилам (Руководство по проектированию жилых помещений СНиП 2.08.01-85):

• Изделие сплошного сечения на бетонированном основании или полосе арматуры – сорок миллиметров при опоре на 4 грани или 2 длинные грани и 1 короткую. Пятьдесят миллиметров для пролетов до 4,2 м при укладке с 2 сторон или 2 коротких и 1 длинной стороны. Семьдесят миллиметров при двусторонней укладке свыше 4,2 м.
• Многожильный железобетон – как правило, глубина заведения одинакова – 120 миллиметров. Но из-за использования различных стеновых материалов она может колебаться от шестидесяти до 150 миллиметров.

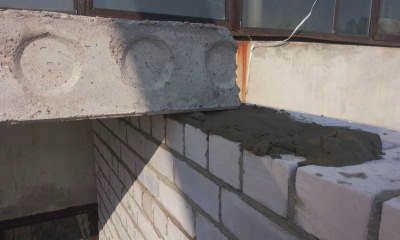

Опирание плит перекрытия на стены: параметры конструкции

Однако не всегда можно гарантировать оптимальную глубину опоры. В этом случае необходимо провести расчет, чтобы вычислить наименее вероятное значение. Подобное упражнение проводится компетентными специалистами при анализе проектной документации. Рассчитать самостоятельно, без посторонней помощи, при отсутствии определенных знаний и навыков не представляется возможным, так как необходимо учитывать большое количество особенностей: все виды действующих нагрузок; требуемую степень сейсмостойкости конструкции; длительный вес бетонной плиты; толщину несущей стены; наличие теплоизоляции и отделочного материала в "стеновом пироге".

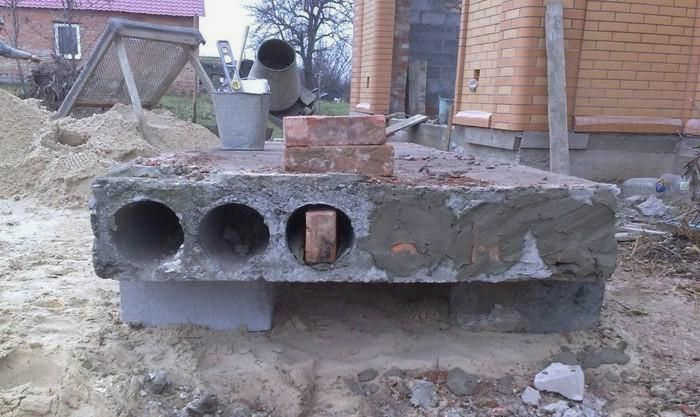

Как уже упоминалось выше, существует несколько типов пустотных плит в зависимости от метода производства – ПК (жалюзийно-формованные), и ПБ (неформованные жалюзийные). В связи с различием технологий производства, при монтаже важно учитывать характеристики выбранных железобетонных изделий. При монтаже плит ПК особое внимание следует уделить перегрузке от более высоких строительных систем на торцы железобетонных плит, так как с увеличением глубины опирания возрастает риск раздавливания торцевых долей. Такие проблемы можно устранить, используя мелкие сетки, на которых выполняются дробящие перегрузки. По этой причине изделия данного типа никогда не следует резать в одиночку, что может потребовать приобретения более длинных плит. Для повышения жесткости торцов изделий из ПК рекомендуется заполнять технические полости с одной стороны. Полости можно заполнить бетоном марки М-200 или полнотелыми половинками кирпича.

Глубина основания плиты ПБ не считается точно регулируемым параметром, но лучше не превышать коэффициент 120 миллиметров. Характерные особенности системы технологических полостей, а также безмасштабный метод производства гарантируют необходимую надежность их торцевых зон. При условии, что в процессе эксплуатации торцы изделия подвергаются допустимым перегрузкам, проблем не возникает.

Советы профессионалов

Плиты перекрытия укладываются на стены в соответствии с проектной документацией на строительство здания. "Коробка" будущего здания спроектирована таким образом, чтобы обеспечить максимально возможную глубину опоры – без зазоров по периметру и защемлений.

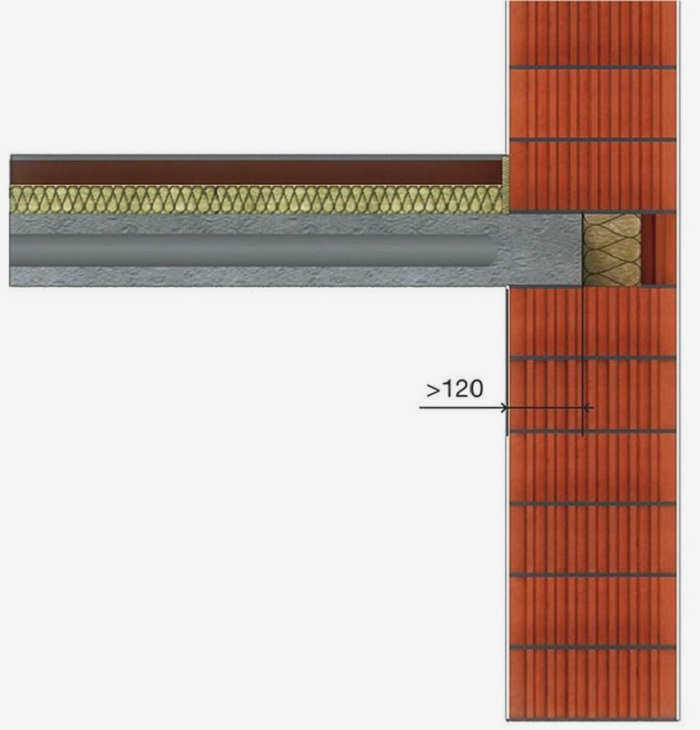

В качестве примера можно проанализировать укладку железобетонного изделия на стены с условной толщиной 380 миллиметров из крупноформатных керамзитобетонных блоков. Если с обеих сторон железобетонного изделия, а также стеновой системы обеспечить достаточную глубину опоры в 120 миллиметров, то останется свободное пространство для теплоизоляционного слоя.
