Также необходимо знать напряжение сети: трехфазное соответствует 380 В, а однофазное – 220 В.
Для чего можно использовать медный провод сечением 1, 1/5, 2, 2/5 квадрата?
Если можно простыми словами, то, например, холодильник, телевизор и сверху радиатор – чтобы было понятно!
Теги: медный провод, нагрузка, подключение, сечение провода, электроприборы
Категория: Электротехника > Кабели
комментарий
в избранное
9 ответов:
BigSe rg [11.2K]
8 лет назад
Принято считать, что среднее значение непрерывной токовой нагрузки на провода составляет 10 А на квадратный мм медного провода. Исходя из этого, считают ток нагрузки по мощности – P = U I (мощность (Вт) = ток (амперы) напряжение (вольты). Например, электрический чайник мощностью 2,5 кВт. 2500 ВТ/220 В = 11,3 А. Поэтому выбираем провод с сечением 1,5 мм кв (наиболее близкое к стандартному сечению).
автор вопроса выбрал этот ответ как лучший
комментарий
избранное ссылка отблагодарить
Elden [96.1K].
7 лет назад

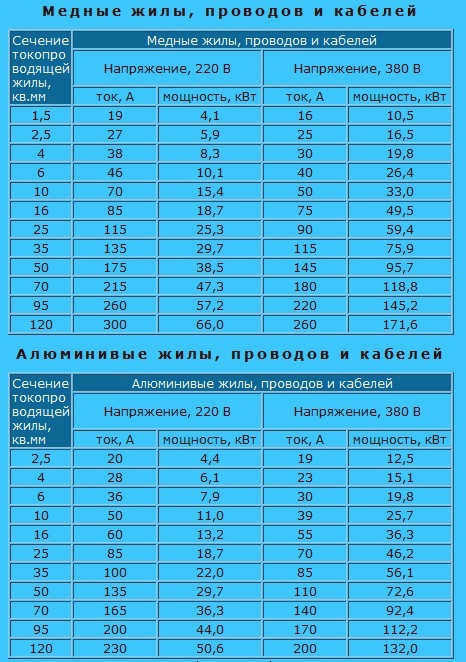

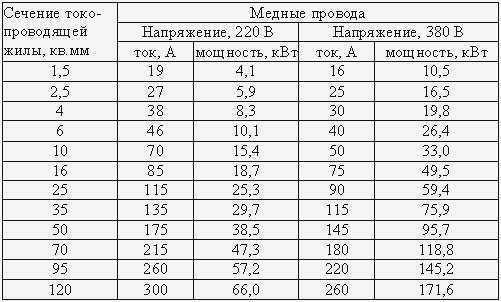

Существуют специальные таблицы нагрузки на кабель в зависимости от сечения и используемого материала, вот пример такой таблицы (приведена для сравнения кабеля с медной и алюминиевой жилой):
Но лучше всего найти характеристики кабеля у конкретного производителя кабеля, так как существует несколько ГОСТов на изготовление кабелей, как минимум отличающихся составом изоляции.
Получив характеристики конкретного кабеля (в таблице приведены общие характеристики), сравните значение в спецификации проводки в кВт с характеристиками устройства, которое вы хотите подключить, учитывая, что характеристики кабеля должны быть на 20-30% больше, чем у устройства, а если в одной сети постоянно нагружены несколько устройств, то рассчитывается их суммарная мощность.
Итак, рассмотрим пример из таблицы предпочтений электропроводки:
1,5 кВт² – 4,1 кВт, для которых холодильник составляет 1,5 + телевизор 0,6 + кофеварка 2,5. Это 4,6 кВт, больше, чем проводка, но кофеварка – кратковременная нагрузка.
1 квадратный метр медной проводки.
Практически не используется в квартире, но может быть подключен к маломощному светодиодному освещению и различным световым индикаторам.
Эти провода используются для освещения при общем значении потребителей не более 4 кВт, т.е. я считаю все лампочки по мощности, и результат не должен превышать этого значения. Также они используются (не рекомендую ставить их на те розетки, где подключено несколько электроприборов) для подключения розеток одного электроприбора. Например, отдельно лампочки, телевизор, компьютер, пылесос, зарядные устройства и т.д., где мощность не превышает 4 кВт. Конечно, можно использовать несколько устройств в одной розетке, но такие комбинации, как компьютер + пылесос + кофеварка, довольно опасны.
Поперечное сечение тока.
В теории и на практике площадь поперечного сечения токоведущего кабеля площадь поперечного сечения токоведущего провода (толщина) имеет особое значение. В этой статье мы познакомимся с понятием "площадь поперечного сечения", проанализировав справочные данные.
Термин "толщина" проводника не используется в науке. В литературе используется терминология диаметра и площади поперечного сечения. На практике толщина воздуховода определяется следующим образом площадь поперечного сечения.
Довольно легко вычисляется на практике площадь поперечного сечения провода. Площадь поперечного сечения рассчитывается по формуле, предварительно измерив диаметр (его можно измерить штангенциркулем):
Небольшая поправка – округленный коэффициент. Точная формула расчета:
В электропроводке и электроустановках медный провод используется в 90% случаев. Медный провод имеет ряд преимуществ перед алюминиевым. Его легче монтировать, он имеет меньшую толщину при одинаковом токе и более долговечен. Однако, чем больше диаметр (площадь поперечного сечения), тем выше цена медного провода. Поэтому, несмотря на все преимущества, если ток превышает 50 ампер, чаще всего используется алюминиевый провод. В данном конкретном случае используется кабель с алюминиевыми жилами диаметром 10 мм и более.
Следующие данные измеряются в квадратных миллиметрах площадь поперечного сечения проводников. Наиболее распространенными сечениями на практике (бытовая электрика) являются: 0,75; 1,5; 2,5; 4 мм.
Существует и другая система измерения площади поперечного сечения (толщины провода) – система AWG, которая в основном используется в США. Ниже таблица поперечных сечений Система AWG, а также перевод из AWG в мм.
Рекомендуем прочитать статью о выборе площади поперечного сечения кабеля постоянного тока. В этой статье приводятся теоретические данные и рассуждения о падении напряжения и сопротивлении проводников для различных сечений. Теоретические данные укажут на оптимальное сечение проводника для различных допустимых падений напряжения. Также на реальном примере в статье о падении напряжения на трехфазных длинных кабельных линиях приводятся формулы, а также рекомендации по снижению потерь. Потери в кабеле прямо пропорциональны току и длине кабеля. Они также обратно пропорциональны сопротивлению.
Существуют три основных правила для выбора площади поперечного сечения проводника.
(1) Площадь поперечного сечения проводника (толщина проводника) должна быть достаточной для прохождения электрического тока. Термин "достаточный" означает, что при протекании максимально возможного тока в данном случае нагрев проводника является допустимым (не более 600°C).
Проводник 2,5 в квадрате – максимальная нагрузка
Медный, алюминиевый или стекловолоконный проводник или несколько таких проводников, изолированных друг от друга и имеющих общую изоляцию, называется кабелем. Современный электротехнический рынок предлагает широкий ассортимент таких кабелей с сечением от 0,35 до 25,0 мм2 как с одинарной, так и с двойной изоляцией, причем по желанию заказчика площадь сечения может быть увеличена. Для бытовой и офисной техники, а также кафе, ресторанов, магазинов, торговых центров, медицинских и образовательных учреждений обычно используются кабели с площадью сечения от 1,5 до 10,0 мм2, что гарантирует потребляемую мощность всех приборов.
Номинальная мощность бытовых приборов

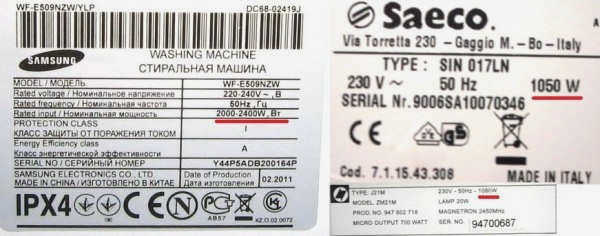

На примере бытовых приборов, знакомых каждому человеку, мы покажем, как определяется видимая потребляемая мощность одной электрической системы, состоящей из нескольких цепей. Когда вы покупаете электроприбор, работающий от электричества, к нему обязательно прилагаются документы от производителя, в которых указана выходная мощность прибора в ваттах или киловаттах. Однако это не цифры, обозначающие выходную мощность, так как цифры в колонках указывают на потребление электроэнергии в сети в соотношении кВт/ч. Например, если у вас установлен однофазный электрический котел мощностью 6 кВт, это означает, что вам придется платить за 6 кВт потребляемой электроэнергии за час работы прибора (это измеряется только тогда, когда котел активен).
Однако, помимо мощных потребителей энергии, существуют также средне- и маломощные приборы. К ним относятся утюг, обычная микроволновая печь или духовка, холодильник, пылесос, компьютер, телевизор и, конечно же, лампочки, без которых не может обойтись современная комната. Все эти приборы, которые могут быть включены и при этом потреблять напряжение, регистрируемое счетчиком электроэнергии, определяют номинальную мощность одной электроустановки. Однако для правильного расчета необходимо сложить количество ватт, потребляемых каждым прибором, и умножить его на коэффициент 0,8 – это даст реальную цифру, на основании которой можно оценить общую нагрузку.
Например, чтобы рассчитать фактическое потребление энергии на кухне, необходимо определить, сколько там контуров, так как могут быть отдельные: один для освещения, другой для розеток. Поэтому общая мощность (Robc) будет равна сумме потребления всех приборов, которые могут быть подключены в данном помещении, и умноженной на 0,8.
Используется простая формула: Rpc = (Pfreezer + Pmicrowave + Pmixer +…+P electric kettle)*0.8.
При этом не имеет значения, подключены ли учтенные потребители энергии одновременно или нет – общая сумма умножается на коэффициент 0,8 для компенсации. Это очень важный момент при определении необходимой площади поперечного сечения электрических проводов для конкретной электроустановки и ее цепей.

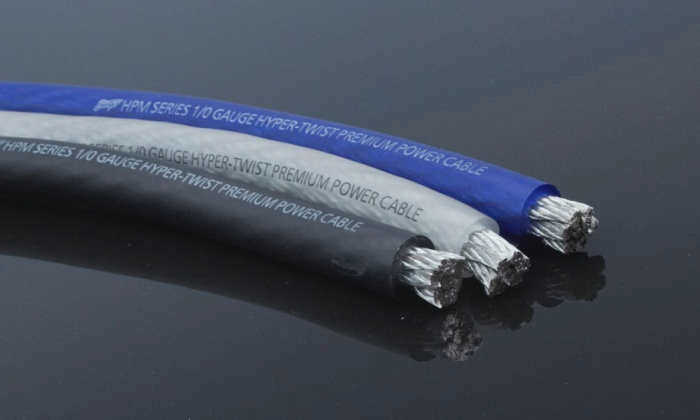

Как рассчитать площадь поперечного сечения витой пары?

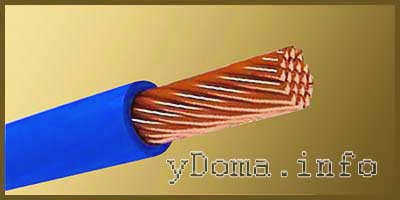

Витая пара или многожильный провод, также известный как скрученный провод или гибкий провод, представляет собой один провод, скрученный вместе. Чтобы рассчитать площадь поперечного сечения витой пары, сначала рассчитайте площадь одной жилы, а затем умножьте полученный результат на количество жил.
Рассмотрим пример. Имеется гибкий кабель, скрученный из 15 проволок диаметром 0,5 мм. Площадь поперечного сечения одной жилы составляет 0,5 мм×0,5 мм×0,785 = 0,19625 мм2, после округления получаем 0,2 мм2. Поскольку в кабеле 15 проводников, нам нужно перемножить эти числа, чтобы определить сечение кабеля. 0,2 мм2×15=3 мм2. По таблице определите, что такой кабель витой пары может пропускать ток 20 А.
Можно оценить нагрузочную способность кабеля витой пары без измерения диаметра отдельного проводника, измерив общий диаметр всех скрученных проводов. Однако, поскольку провода имеют круглую форму, между ними остаются воздушные зазоры. Чтобы исключить площадь зазоров, полученный по формуле результат сечения провода необходимо умножить на коэффициент 0,91. При измерении диаметра убедитесь, что скрученный провод не сплющен.
Рассмотрим пример. Результаты измерения показывают, что скрученный провод имеет диаметр 2,0 мм. Вычислите площадь поперечного сечения: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм2. Из приведенной ниже таблицы видно, что этот многожильный кабель может пропускать ток до 20 А.
Выбор кабеля для бытовой проводки
На первый взгляд, проводка квартиры алюминиевыми кабелями может показаться дешевле, но эксплуатационные расходы из-за плохой надежности контактов со временем многократно превысят стоимость медной проводки. Я рекомендую использовать только медную проводку! Алюминиевые кабели незаменимы для подвесной проводки, потому что они легкие, дешевые и служат очень долго при правильном подключении.
Какой кабель лучше использовать для электропроводки – одножильный или многожильный? С точки зрения допустимой силы тока на единицу сечения и монтажа одножильный кабель лучше. Поэтому для бытовой электропроводки следует использовать только одножильный провод. Многожильный провод допускает многократные изгибы, и чем тоньше жилы, тем он гибче и прочнее. Поэтому для подключения к сети нестационарных электроприборов, таких как электрические фены, электробритвы, электрические утюги и другие, используются проволочные кабели.
После принятия решения о сечении кабеля встает вопрос о том, какой тип кабеля использовать для электропроводки. Выбор невелик и представлен несколькими марками кабеля: ПУНП, ВВГнг и NYM.
Кабель ПУНП запрещен с 1990 года, согласно решению Главгосэнергонадзора "О запрещении применения проводов типа АПВН, ППВН, ПЭН, ПУНП и др. выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*".

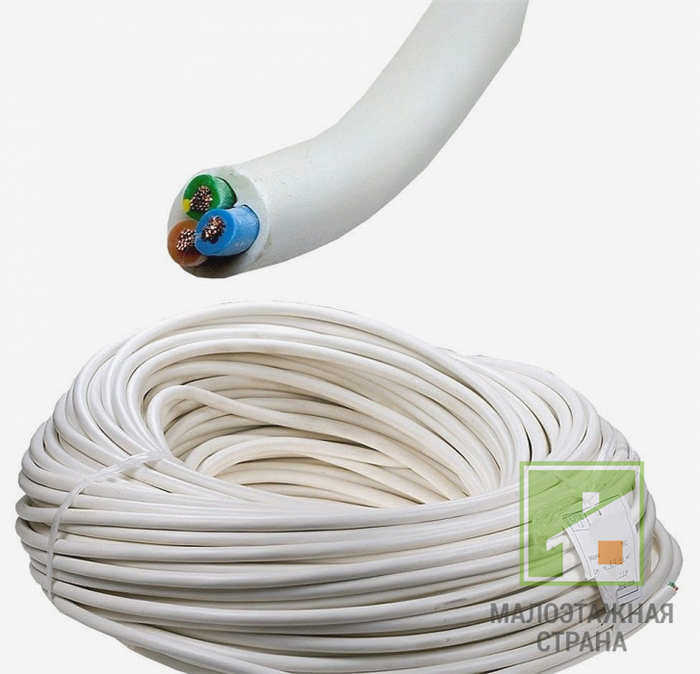

Кабели ВВГ и ВВГнг – медные кабели с поливинилхлоридной двойной изоляцией плоской формы. Предназначены для эксплуатации при температуре окружающей среды от -50°C до +50°C, для прокладки внутри зданий, на открытом воздухе, в земле при прокладке в трубах. Срок службы до 30 лет. Буквы "нг" в обозначении класса означают негорючесть изоляции кабеля. Кабели выпускаются в двух-, трех- и четырехжильном исполнении с сечением жил от 1,5 до 35,0 мм2. Если перед ВВГ стоит буква А (АВВГ), то жилы алюминиевые.
