Обозначение 'P' указывает на то, что корпус изготовлен из пластика, если буквы нет, то из алюминия. Алюминиевое изделие стоит дороже, но оно прочнее и надежнее. Бывают случаи, когда пластик не выдерживает и ломается. Система водоснабжения рассчитана как на отечественных, так и на зарубежных пользователей.
Погружной насос "Малыш": технические характеристики, установка
Не все частные дома, особенно маргаритки, подключены к центральному водопроводу, поэтому владельцам приходится решать вопрос бытового водоснабжения. Решить эту проблему поможет погружной насос "Малыш", который хоть и обладает скромными характеристиками, но для полива огорода и подачи воды из озера, колодца или реки вполне подойдет. Кроме того, устройство стоит недорого и доступно практически каждой семье.
Общая информация
Насос "Малыш" предназначен только для перекачки чистых жидкостей. Если перекачиваемая вода слишком грязная, он может быстро выйти из строя. Он используется для следующих целей
- забор воды в накопительные емкости
- полив садовых участков;
- водоснабжение дач, частных домов, дач.
Электронасос "Малыш" способен перекачивать жидкость из ближайшего водоема (озера, реки, пруда), а также из колодца. Его также можно использовать для раздачи жидкости из водоема или колодца. В последнем случае есть некоторые нюансы. Дело в том, что в силу своего типа "Малыш" относится к вибрационному оборудованию. Во время работы оно производит вибрацию, благодаря которой мелкие частицы (песок, глина, ил) поднимаются со дна и засасываются в устройство. Если это происходит в скважине, то это может привести только к помутнению скважинной жидкости. С другой стороны, в колодце устройство может вскоре заилиться.

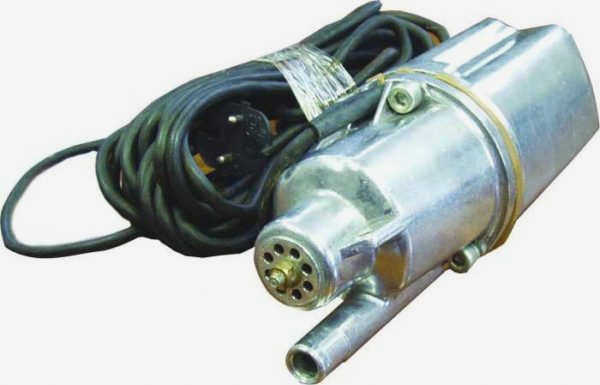

Само устройство имеет компактные размеры – до 255 мм, весом около 3,4 кг. Эффективная работа данного агрегата возможна только при низком количестве механических примесей (до 0,01%). Перекачка жидкостей из рек с высоким содержанием песка и из источников с большим количеством ила требует установки системы фильтрации параллельно с насосом "Малыш".
Производители

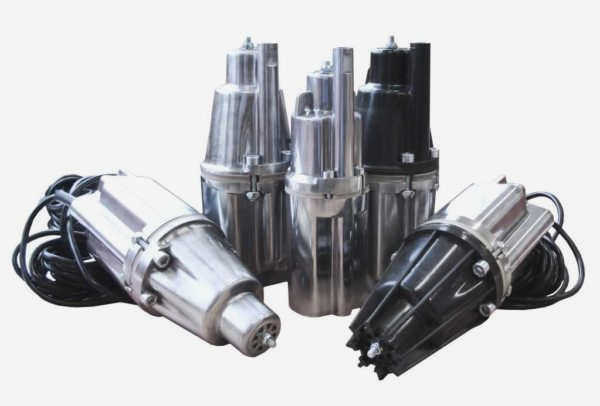

Названия "Малыш" и "Ручеек" стали нарицательными. Так называются современные небольшие погружные вибрационные насосы. Изначально они производились только в России или соседних странах, но сегодня на рынке полно китайских 'Малышей'. Вообще, в России есть несколько производителей таких насосов:
- Ливны в Орловской области и Бавлены во Владимирской области производят "Малыши". Большинство из них имеют верхний забор воды, "Малыши-М" – с нижним забором.
- Малыши также производятся в Климовске Московской области.
- В Курске и Кирове (завод "Лепсе") производятся насосы того же типа, но под другими названиями – "Водолей".
- В Брянске (компания "Тополь") производятся "Роднички". Погружные насосы с таким же названием производятся в Челябинске, а также на предприятии "Зубр".
- Агрегаты "Ручеек" производятся в Могилеве (Беларусь).
Другие марки – китайские. Как это определить? Внимательно изучите упаковку и паспорт. Если это российский производитель, то должен присутствовать адрес, название компании, перечень услуг и т.д. Если такой информации нет, то товар из КНДР.
Технические характеристики
Как уже говорилось, погружные насосы "Малыш" имеют небольшую мощность – в основном около 250 Вт, а значит, не способны создавать высокое давление. Их клоны с другими названиями можно найти чуть более мощными.
Важен также напор – это расстояние, на которое может быть перекачана вода, который в спецификации должен быть примерно на 20% больше, чем необходимо.
Следует обратить внимание на источник питания, на который рассчитана модель. Обычно это 200 вольт, с возможными небольшими отклонениями в 5%, но в реальности в сети может быть 240 вольт, и насос с такими характеристиками сгорит при таком напряжении. Решение – использовать стабилизатор или искать модель с более высоким рабочим напряжением (если оно ниже рабочего, это оказывает меньшее негативное влияние на работу – мощность ниже).
Еще один важный параметр – производительность. Обычно она указывается в литрах в минуту или в секунду. Это значение показывает, сколько воды устройство способно перекачать при нормальных условиях. Для данного типа устройств это значение довольно мало – около 400 мл/секунду. Этот погружной насос Malysh может подавать воду в единственную точку использования – один поливочный шланг или кран в доме. Ни на что другое он не способен без дополнительного оборудования.
| Малыш-М П 1500 Тополь | Тополь | нет / да | 240 W | 24 л/мин | 60 м | 99 мм | 3 м | 1741 руб. (пластик) |
| Ручеёк-1 Могилёв | Верхняя | нет/нет | 225 W | 18 л/мин | 72 м | 110 мм | 1459 руб. (кабель 10 м) | |
| PATRIOT VP-10B (США/Китай) | Вверху | нет/нет | 250 W | 18 л/мин | 60 м | 98 м | 7 м | 1760 руб (длина кабеля 10 м) |
| BELAMOS BV012 (Россия/Китай) | Дно | нет/нет | 300 W | 16,6 л/мин | 70 м | 100 мм | 3 м | 2110 руб. (кабель 10 м) |
| Малыш-М 1514 Тополь | Тополь | нет / да | 250 W | 25 л/мин | 60 м | 98 мм | 3 м | 2771 руб. (металл, кабель 40 м) |
| Kalibr HVT-210/10 (Россия/Китай) | Вверху | нет/нет | 210 W | 12 л/мин | 40 м | 78 м | 10 м | 1099 рублей (кабель 10 м) |
| Зубр МАСТЕР Родничок НПВ-240-10 | Вверху | нет/нет | 240 W | 24 л/мин | 60 м | 100 м | 3 м | 1869 рублей (кабель 10 м) |
| QUATTRO ELEMENTI Acquatico 250 | Вверху | нет/нет | 250 W | 17,5 л/мин | 75 м | 100 м | 2 м | 2715 руб. (кабель 10 м) |
| Водолей-3 (Лепсе) | Верхний | нет/каждый | 265 W | 26 л/мин | 40 м | 98 мм | 1900 рублей (кабель 10 м) | |
| Малыш 25 м (Курск) | Нижний | да/нет | 250 W | 7,1 л/мин | 40 м | 1920 рублей (кабель 25 м) |
Дизайн
- электрический механизм
- магнит;
- ниппель;
- муфта;
- оправка;
- катушка с сердечником;
- демпфер;
- датчик нагрева;
- выпускной патрубок;
- обратный клапан;
- поршень.
Все это помещено в прочный корпус из коррозионностойкого сплава. Внешнее резиновое уплотнение отвечает за герметичность насоса, поэтому его можно смело погружать на большую глубину.

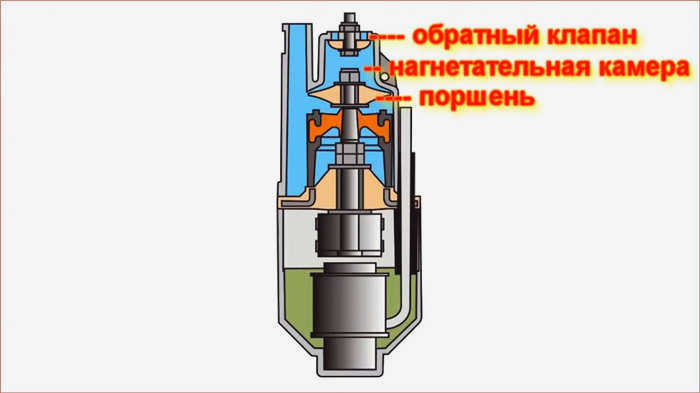

Конструкция погружного напорного резервуара

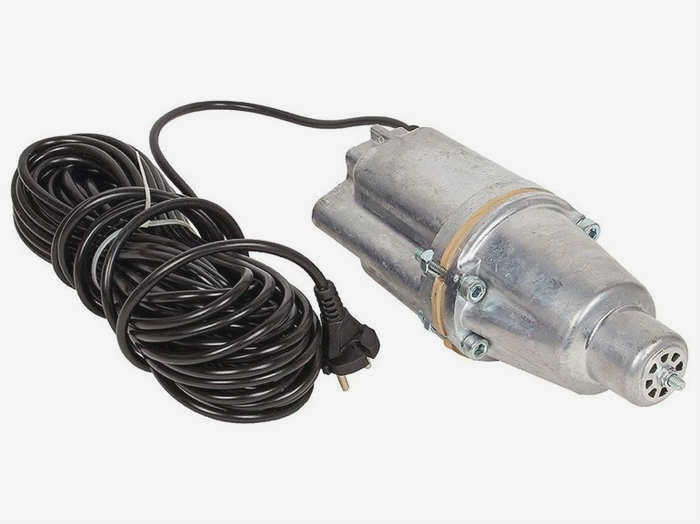

В комплект поставки входит электрический кабель длиной 10 метров.
Технические данные
Вес агрегата составляет 4 кг. Ручеек может перекачивать 420-1500 литров жидкости в час. Агрегат работает от сети 220 В и потребляет 305 Вт.
Агрегат может работать в скважинах глубиной до 65 метров. Для этого агрегат монтируется с помощью специальных кабелей и механизмов. Средний напор насоса составляет 40 метров.
Минимальная глубина, на которой может работать "Ручеек", составляет 50 см. Оптимальная глубина погружения для данного устройства составляет 3 метра. Согласно инструкции, устройство нельзя использовать более двух часов подряд. После такого периода работы прибору требуется 30-40 минут отдыха.
"Ручеек" оснащен системой автоматического отключения, которая срабатывает по сигналу датчика тепла. Если температура обмотки превысит норму, устройство немедленно прекратит работу.
Вес устройства составляет 3,6 кг. Размеры составляют 28х10 см. После нескольких лет использования насос требует замены на резиновую подушку. Это отличный показатель, так как китайские аналоги за такой срок полностью выходят из строя.
В целом, это эргономичное и компактное устройство.
Технические конфигурации
Устройство насоса "Малыш" достаточно простое. Это стандартный агрегат, который позволяет жидкости быстрее протекать по трубопроводу. Основными компонентами устройства являются
- корпус, в котором находятся все детали устройства;
- вибратор;
- электрический магнит.
Рассмотрим подробнее каждый компонент. Вибратор состоит из амортизатора, стержня и якоря. Эти компоненты образуют единый блок, который соединяется между собой при помощи сильного давления. Амортизатор крепится к штоку, который представляет собой небольшое резиновое уплотнение. Это влияет на срок службы устройства.

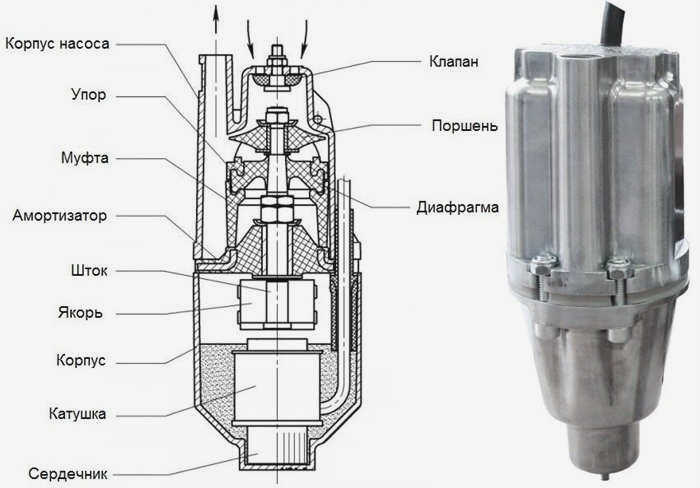

Схематическое изображение устройства
Конструкция электрического магнита более сложная. В его основе лежит небольшой сердечник с двумя катушками. Корпус компонента покрыт составом, который помогает рассеивать тепло внутри механизма. Сам корпус должен быть изготовлен из прочного материала. Это обеспечивает долгий срок службы устройства и стабильную работу. Резиновый клапан обеспечивает стабильную работу устройства.
Рабочий механизм
Данная погружная модель относится к вибрационному агрегату, который преобразует электрическую энергию в электромагнитные колебания. Вот как работает насос "Малыш". Электромагнитные волны передаются на поршень. Они заставляют охлаждающую жидкость входить и выходить из трубок. Каждую минуту поршень совершает около сотни движений. Электромагнитная катушка с сердечником преобразует электрическую энергию в электромагнитную.
Она довольно бурно реагирует на перегрев устройства, который может произойти, если устройство работает без воды. Поэтому пользователь должен постоянно следить за уровнем жидкости, для чего необходимо установить в агрегате датчики. Эти датчики активируют и отключают агрегат, если количество теплоносителя в системе недостаточно.
В зависимости от типа забора теплоносителя агрегаты делятся на следующие типы:
- с верхним всасыванием теплоносителя, в которых все компоненты расположены в нижней камере, поэтому жидкость выполняет для них роль смазки и теплоносителя;
- с нижним всасыванием, который может периодически перегреваться, так как его компоненты не контактируют с теплоносителем.
Помните! Не экономьте на установке фильтра. Это предотвратит возникновение любых неисправностей.
Конструкция
Насос состоит из блока электропривода, вибратора и корпуса насоса, соединенных четырьмя винтами.
Насос поставляется
- с нижним входом воды под торговым названием "Малыш". Имеется версия с тепловой защитой. Насосы с тепловой защитой маркируются буквой "K" рядом с входом подающей линии.
- с верхним вводом воды под торговым названием "Малыш-М", "Малыш-3".
Вибратор состоит из демпфера, муфты, диафрагмы, упора и штока с якорем на одном конце и поршнем на другом.
Газовая пружина и диафрагма, расположенные на расстоянии друг от друга, приводят в действие шток поршня, а также герметизируют насос и предотвращают попадание воды в полость цилиндра.
Корпус насоса представляет собой чашу, в верхней части которой имеются литые отверстия для входа и выхода воды из насоса.
Клапан, закрывающий входные отверстия, позволяет воде входить и выходить из насоса без давления.
Принцип работы основан на переменном токе, который преобразуется гибким демпфером в механический колеблющийся якорь и поршень. Поршень вибрирует, создавая гидравлический удар в чаше. В то же время клапан закрывает входные отверстия, и вода вытесняется в напорный порт.
Насос класса I оснащен трехжильным кабелем питания с проводом заземления. Насос класса II оснащен усиленной изоляцией и двухжильным кабелем питания.
Применение:
- Водоснабжение сельских домов и коттеджей питьевой водой из скважин,
- полив и орошение садов и приусадебных участков водой из артезианских скважин и природных водоемов.
- для осушения погребов, подвалов частных домов от грунтовых вод.
- Медный змеевик с увеличенным количеством витков позволяет насосам работать более длительное время без перегрева.
- Высокая производительность – до 1,8 м3 /ч в безнапорном режиме – расширяет спектр применения для откачки затопленных помещений и полива.
