Манометр. Типы и конструкция. Эксплуатация и применение. Характеристики

Манометр – это компактное механическое устройство, используемое для измерения давления. В зависимости от модификации он может работать с воздухом, газом, паром или жидкостью. Существует множество разновидностей манометров, в зависимости от принципа снятия показаний давления в измеряемой среде, каждый из которых имеет свое применение.

Содержание

Сфера применения

Манометры являются одним из наиболее распространенных устройств, встречающихся в различных системах:

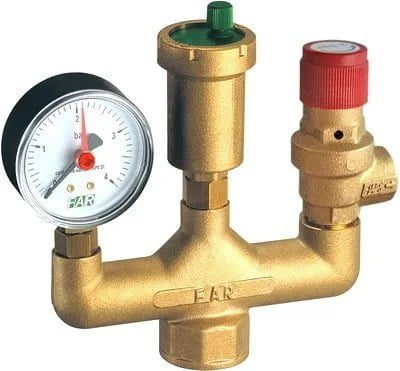

Отопительные котлы.
Газовые магистрали.
Водопроводные трубы.
Компрессоры.
Автоклавы.
Цилиндры.
Пневматические винтовки с цилиндром и т.д.

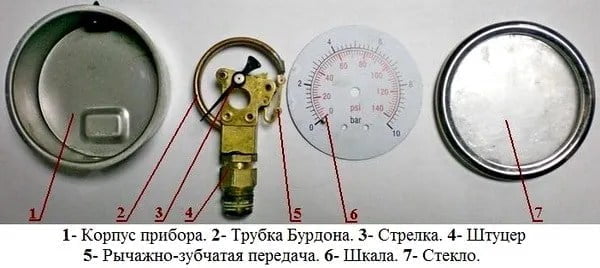

Манометр выглядит как небольшой цилиндр разного диаметра, обычно 50 мм, который состоит из металлического корпуса со стеклянной крышкой. Через стекло можно увидеть шкалу с единицами измерения давления (бар или Па). На боковой стороне корпуса находится трубка с внешней резьбой для ввинчивания в отверстие системы, в которой необходимо измерить давление.

Когда в измеряемой среде создается давление, газ или жидкость через трубку давит на внутренний механизм манометра, заставляя отклоняться угол стрелки, указывающий на шкалу. Чем выше давление, тем больше отклоняется указатель. Число на шкале, на котором остановился указатель, будет соответствовать давлению в измеряемой системе.

Давление, которое может измерить манометр

Манометры – это универсальные устройства, которые можно использовать для измерения различных величин

Чрезмерное давление.
Вакуумное давление.
Перепад давления.
Атмосферное давление.

Использование этих устройств позволяет контролировать различные технологические процессы и предотвращать аварийные ситуации. Манометры, предназначенные для работы в особых условиях, могут иметь дополнительные модификации корпуса. Он может быть взрывозащищенным, коррозионностойким или с повышенной виброустойчивостью.

Типы манометров

Манометры используются во многих системах, где присутствует давление, которое должно поддерживаться на четко определенном уровне. Использование аппарата позволяет контролировать его работу, так как слишком низкое или слишком высокое давление может нанести вред различным технологическим процессам. Кроме того, избыточное давление приводит к разрыву сосудов и труб. Поэтому существует несколько типов манометров, предназначенных для конкретных условий работы.

Они подразделяются на:

Справка.
Общетехнический.
Электростатические манометры.
Специальные манометры.
Самостоятельное чтение.
Палуба корабля.
Железная дорога.

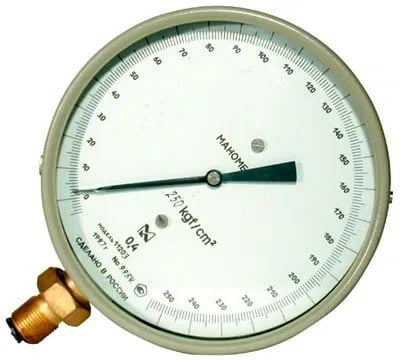

Ссылка Манометр Предназначен для поверки других аналогичных измерительных приборов. Эти устройства определяют уровень избыточного давления в различных средах. Эти манометры оснащены особо точным механизмом, дающим минимальную погрешность. Их класс точности составляет от 0,05 до 0,2.

Общие технические используются в общих средах, которые не замерзают до состояния льда. Такие приборы имеют класс точности от 1,0 до 2,5. Они устойчивы к вибрации и поэтому могут использоваться в транспортных средствах и системах отопления.

Электростатика специально разработаны для контроля и предупреждения пользователя при достижении опасного верхнего предела нагрузки, который может повредить систему. Они используются для различных сред, таких как жидкости, газы и пары. Это оборудование имеет встроенный механизм для управления электрическими цепями. При возникновении избыточного давления манометр подает сигнал или механически отключает силовое оборудование, повышающее давление. Электростатические манометры могут также содержать специальный клапан, который снижает давление до безопасного уровня. Эти устройства предотвращают аварии и взрывы в котельных.

Специальная страница Манометры предназначены для использования с определенным газом. Такие манометры обычно имеют цветные корпуса, а не классические черные. Цвет соответствует газу, с которым может работать манометр. На шкале также используется специальная разметка. Например, аммиачные манометры, которые обычно устанавливаются в промышленных холодильных системах, окрашены в желтый цвет. Для этих манометров применяется класс точности от 1,0 до 2,5.

Самостоятельная запись используются в тех случаях, когда необходимо не только визуально контролировать давление в системе, но и регистрировать его значения. Они пишут график, на котором можно увидеть тенденцию изменения давления за любой период времени. Эти устройства можно встретить в лабораториях, а также на электростанциях, в зимних садах и на других предприятиях пищевой промышленности.

Судно включают широкий ассортимент манометров, имеющих погодоустойчивый корпус. Они могут работать с жидкостью, газом или паром. Их имена можно найти на уличных газовых колонках.

Железные дороги Манометры используются для контроля избыточного давления в механизмах, управляющих электрическими рельсовыми транспортными средствами. В частности, они используются в гидравлических системах, которые перемещают рельсы при выдвижении стрелы. Такие устройства обладают повышенной устойчивостью к вибрации. Они не только ударопрочны, но и стрелка на шкале не реагирует на механические нагрузки на корпус, точно показывая уровень давления в системе.

Типы манометров в зависимости от механизма считывания давления

Манометры также различают в зависимости от внутреннего механизма, который приводит к показаниям давления в системе, к которой они подключены. В зависимости от устройства они делятся на:

Жидкость.
Пружинный монтаж.
Тип мембраны.
Электроконтакт.
Дифференциал.

Жидкость Манометр предназначен для измерения давления столба жидкости. Эти устройства работают по физическому принципу сообщающихся сосудов. Большинство приборов имеют видимый уровень рабочей жидкости, с которого они снимают показания. Эти инструменты используются редко. Из-за контакта с жидкостью их внутренности загрязняются, поэтому они постепенно теряют прозрачность, и визуально определить показания становится трудно. Жидкостные манометры были изобретены одними из первых, но до сих пор широко используются.

Пружинный Наиболее часто используются манометры. Они имеют простую конструкцию, которая поддается ремонту. Их диапазон измерения обычно составляет от 0,1 до 4000 бар. Сам датчик имеет форму трубки овальной формы, которая сжимается под давлением. Сила, действующая на трубку, передается специальным механизмом на стрелку, которая поворачивается на определенный угол, указывая на шкалу с отметками.

Мембранный манометр Манометр работает на физическом принципе пневматической компенсации. Внутри устройства находится специальная мембрана, степень прогиба которой зависит от воздействия создаваемого давления. Обычно две диафрагмы свариваются вместе, образуя коробку. При изменении объема коробки сенсорный механизм отклоняет указатель.

Электростатика Манометры можно встретить в системах, которые автоматически контролируют и регулируют давление или сигнализируют о достижении критического уровня. Индикатор имеет два указателя, которые можно перемещать. Один из них настроен на минимальное давление, а другой – на максимальное. Электрические контакты расположены внутри устройства. Когда давление достигает одного из критических уровней, в электрической цепи происходит короткое замыкание. Это генерирует сигнал на панель управления или запускает механизм автоматического аварийного сброса.

Дифференциал Дифференциальные манометры являются одним из самых сложных механизмов. Они работают путем измерения напряжения внутри специальных блоков. Эти измерительные элементы чувствительны к давлению. По мере деформации блока специальный механизм передает изменения на указатель, показывающий масштаб. Указатель будет двигаться до тех пор, пока колебания в системе не прекратятся и не остановятся на определенном уровне.

Класс точности и диапазон измерения

Каждый манометр имеет паспорт, на котором указан класс точности. Значение выражается в виде числа. Чем меньше число, тем точнее прибор. Для большинства измерительных приборов нормой является класс точности от 1,0 до 2,5. Они используются, когда небольшое отклонение не является значительным. Наибольшие отклонения обычно вызываются манометрами, используемыми водителями для измерения давления в шинах. Их класс точности часто достигает 4,0. Наилучший класс точности достигается при использовании эталонных манометров, самые современные из которых имеют точность 0,05.

Каждый манометр рассчитан на определенный диапазон давления. Слишком мощные и массивные модели не смогут обнаружить минимальные флуктуации. Очень чувствительные устройства могут выйти из строя или разрушиться под избыточным давлением, что приведет к разгерметизации системы. Поэтому при выборе манометра важно обращать внимание на этот показатель. Обычно на рынке представлены модели, способные определять перепад давления в диапазоне от 0,06 до 1000 мПа. Существуют также специальные версии, так называемые тяговые манометры, которые предназначены для измерения вакуумметрического давления до -40 кПа.

Манометр

Термин “манометр” включает в себя два греческих слова: “измерять” и “ослаблять”. Отсюда понятно его назначение и основная функция – измерение в сыпучих средах (жидкостях и газах).

Манометр – Манометр – это прибор, используемый для измерения искусственно созданного давления газа или жидкости в замкнутой системе.

Его не следует путать с барометром, который также показывает давление, но только атмосферное. С другой стороны, манометр измеряет силу, с которой жидкость или газ давит на стенки герметично закрытого контейнера. В обычном понимании он показывает плотность воздуха внутри замкнутого пространства.

С функциональной точки зрения манометр является более широким понятием, а барометр – его частным случаем.

Единица измерения давления: Паскаль (Pa). Он отражает силу в 1 Н, которая действует равномерно на площадь в 1 квадратный метр. Давление также иногда измеряется в барах, атмосферах, миллиметрах ртутного столба или водяного столба.

Для чего используется манометр?

В зависимости от модификации манометры могут применяться в различных областях:

при накачивании автомобильных шин;

В системах кондиционирования воздуха или отопления;

В гидравлических установках для перемещения железнодорожного знака;

Контроль давления в пневматическом оборудовании на производстве;

В нефтегазовой промышленности;

Для обслуживания двигателей на борту судов и т.д.

Основное назначение манометра – указывать, является ли давление воды, пара, газа или другой рабочей среды слишком высоким или слишком низким. В промышленности также существуют сигнальные устройства, помогающие предотвратить взрывы и техногенные катастрофы из-за разрыва контейнеров с опасными веществами (например, аммиаком или горячим паром).

Манометр для измерения давления жидкостей

Этот тип манометра впервые появился в 17 веке. Она возникла в результате экспериментов Торричелли, одного из учеников Галилея.

Итальянский ученый опустил в емкость трубку, закрытую с одного конца и наполненную ртутью. Часть ртути вытекала из трубки, а в верхней части создавался вакуум. Ртуть в блюде подвергалась воздействию атмосферного давления, а ртуть в пробирке – нет. Следовательно, когда атмосферное давление повышалось, столбик ртути в трубке поднимался, а когда падало – опускался.

Принцип работы жидкостного манометра в основном схож с принципом работы системы Торричелли. Это устройство представляет собой систему сообщающихся сосудов – двух трубок, соединенных U-образно. Система наполовину заполнена жидкостью (обычно ртутью), и если на нее действует только атмосферное давление – уровень жидкости в обеих трубках будет одинаковым.

Если одна из трубок соединена с инфлятором или с закрытым сосудом, жидкость в ней подвергается измеренному давлению (P₁). В то время как на жидкость в другой трубке влияет только атмосферное давление (P₂). Изменяя P₁ изменяется, уровень жидкости во второй трубке также изменяется.

Измерив разницу в высоте столба Δh = h1 – h2, мы узнаем, насколько изменилось давление ΔP = P1 – P2.

Результат измерения, выраженный в сантиметрах ртутного столба, переводится в паскали с помощью следующего коэффициента пересчета

1 см ртутного столба (при 0 °C) = 1333,22 Па.

Чтобы считать результат непосредственно в паскалях, можно воспользоваться формулой для определения давления воды на стенки сосуда:

P = ρghгде ρ – плотность жидкости, g – ускорение силы тяжести, h – это высота колонны.

Ускорение свободного падения (g) всегда равен 9,8 H/кг.

Другие типы манометров

Жидкостный манометр позволяет проводить точные измерения, но у него есть существенный недостаток: его конструкция восприимчива к ударам и вибрациям. Поэтому сегодня такие устройства используются в основном в лабораториях. С развитием промышленности появились другие типы манометров, которые могут измерять давление в любых условиях – на движущихся механизмах, при сильных вибрациях и т.д. Различают тензометрические манометры и поршневые манометры (поршневые манометры собственного веса).

Манометры – тензометрические датчики

Тензометрический датчик – это компактное механическое устройство, измеряющее давление в паскалях (без пересчета из других единиц). Его рабочим элементом является трубка Бурдона в форме дуги или спирали, в которую закачивается газ. Если давление внутри трубки увеличивается, она начинает расширяться, и это движение передается на указатель через систему стержней. При уменьшении давления он возвращается в исходное положение.

Вместо трубки можно использовать пружину, мембрану или другой чувствительный элемент, который деформируется под давлением. Принцип работы манометра остается прежним: деформация передается стрелке, перемещающейся по шкале.

Деформируемые металлические манометры чаще всего используются в бытовых и промышленных приложениях. Они компактны, прекрасно переносят вибрацию и не требуют строго вертикального монтажа. Если вам нужно выбрать, например, автомобильный манометр, то он будет именно такого типа.

Поршневые манометры

Хотя поршневые манометры были разработаны раньше тензометрических, они менее распространены. Сегодня такие манометры используются для испытания скважин в нефтегазовой промышленности, а также для сверки в лабораториях.

На рисунке ниже вы можете увидеть, из чего состоит поршневой манометр. В простейшем виде он представляет собой емкость с маслом, соединенную с измеряемой жидкостью через сопло. Цилиндр с тщательно притертым поршнем погружается в сосуд (зазор между стенками цилиндра и поршнем должен быть как можно меньше). На конце поршня находится пластина, на которую можно поместить грузы.

Измеренное давление P действует на поршень снизу и уравновешивается сверху силой, создаваемой весом самого поршня и массой G₁+ G₂.

Давление под поршнем должно быть рассчитано по формуле

где G₁– масса, G₂– масса поршня с плунжером, g – гравитационное ускорение, F – площадь поверхности поршня.

Давление также можно выразить как силу в соответствии с законом Паскаля:

P = F / Sгде F – сила, действующая на поршень, а S – площадь поверхности поршня.

Поршневые манометры были впервые использованы физиками Георгом Парроттом и Эмилем Ленцем для измерения давления. Однако популярность им принес человек по имени Рухольц, который запустил их в массовое производство.

Вызовы

Проблема 1.

Канистра наполнена бензином, а столб имеет высоту 0,6 м. Плотность бензина составляет 710 кг/м 2 . Определите давление бензина на дне канистры.

Решение:

Ускорение g равно 9,8 H/кг.

По формуле определяют давление жидкости на стенки сосуда:

P = 710 × 9,8 × 0,6 = 4174,8 Па = 4,7 кПа.

Ответ: 4,7 кПа.

Проблема 2

Поршень, погруженный в цилиндр с маслом, нагружен грузом массой 3 кг. Площадь поршня равна 2 см2 , а его масса – 300 г. Какова сила давления под поршнем?

Решение:

Таким образом, мы получили:

F = 2 см2 = 0,0002 м 2 ;

Ускорение g равно 9,8 H/кг.

Ответ: 161,7 кПа.

Бесплатный марафон: как самому создавать игры, а не только играть в них (◕ᴗ◕)

Зарегистрироваться для участия в марафоне

Бесплатный марафон: как самому создавать игры, а не только играть в них (◕ᴗ◕)

Что такое манометр и для чего он используется?

Манометр – это профессиональный прибор, предназначенный для точного измерения давления газа и жидкостей. Манометры бывают разных форм, особенно манометры низкого и высокого давления. Обычно они помещены в небольшой корпус, что делает их удобными в использовании. Наука шагнула вперед, и теперь существуют современные манометры, которые также имеют температурную шкалу – термометры, вакуумные манометры – вакуумметры. Которые предназначены для измерения давления тех газов, которые выходят. Самое большее, чем оснащено это устройство – это датчики давления, они помогают в измерении давления.

Такие устройства необходимы во многих областях науки и техники. Они используются при изучении физических процессов, которые наблюдаются в природе, или для измерения технологических процессов, созданных человеком. Стоит иметь в виду, что эти устройства различаются по классу точности. Например, существуют классы точности 0,2, 0,6, 1,0, 2,5 и 4,0. Чем меньше число, тем ниже точность прибора.

Следует отметить, что манометр также используется в отопительной промышленности, а также в химических организациях и организациях, связанных с нефтехимией. Интересно, что он также используется в пищевой промышленности, поскольку очень важно знать давление и регулировать его.

Конечно, такое распространенное и необходимое устройство делится на разные типы. Таким образом, существуют манометры:

технический;
особый;
электроконтакт;
общие технические.

Устройства также делятся в зависимости от их назначения. Мониторы артериального давления:

особый;
сосуд;
саморегистрация;
виброустойчивость;
измерители электрических контактов и другие.

Поэтому рассмотрим каждый из них в отдельности, чтобы более детально понять, какой измеритель артериального давления удобнее и где лучше использовать. Первый тип – общетехнический. Эти устройства могут проводить измерения в различных областях, даже в избытке и в вакууме. В частности, эти устройства используются для измерения давления в процессе производства в промышленных установках непосредственно в их рабочих точках. Эти манометры устойчивы к вибрации. Они используются в газовой промышленности, в машинах и оборудовании, в отопительной промышленности и в технологических системах.

Например, электроконтактные манометры могут регулировать измеряемую среду, и делают это с помощью электростатического тела. С их помощью можно измерять давление жидкостей, пара, газа и др. Другой тип – специальные манометры – для измерения различных газов, таких как аммиак, кислород, водород и ацетилен. Стоит знать, что для каждого газа существует свой манометр, который маркируется специальным цветом на корпусе прибора.

Эталонные манометры предназначены для испытаний, калибровки давления и точного измерения избыточного давления газов и жидкостей. С другой стороны, морские манометры используются в речном и морском флоте.

Существует также несколько типов манометров. Жидкостные манометры используются, например, в лаборатории. Давление здесь измеряется путем уравновешивания веса жидкости в ее столбе, а мерой давления здесь является измерение количества жидкости в подключенном сосуде. Существуют также поршневые манометры, тензометры, пружинные манометры, трубчатые манометры, диафрагменные манометры и сильфонные манометры. Все они различаются по способу использования. Вы найдете различные манометры, которые помогут вам измерять и контролировать давление воды и газа.

Преимущества использования манометров

На самом деле, преимущества работы с манометрами очевидны. Во-первых, это универсальное устройство, которое поможет вам держать под контролем уровень давления. Во-вторых, это точное измерение, в том числе аритмии.

Третье преимущество – дешевизна. Каждый может позволить себе это устройство, потому что оно недорогое. И четвертое, очень важное преимущество – это надежное устройство, причем его надежность не ухудшается даже при длительном использовании. Еще одним важным преимуществом является то, что его можно использовать в любых условиях.

Стоит отметить, что без такого прибора работа в компании, где требуется измерение давления, существенно затруднена. Ведь зачастую именно это небольшое устройство позволяет контролировать весь производственный процесс. Это дополнительное оборудование является незаменимым помощником во многих отраслях промышленности.

Конечно, нелегко разобраться во всех существующих типах. Тем не менее, мы готовы помочь вам в этом и выбрать манометр, подходящий для ваших целей. Специалисты интернет-магазина электротоваров “Энергостарт” хорошо разбираются в этом вопросе и помогут вам определиться и проконсультируют по выбору. Поэтому стоит обратиться к нам, чтобы не ошибиться с выбором.

Есть вопросы?
Специалисты компании “ЭНЕРГОПУСК” ответят на ваши вопросы:
8-800-700-11-54 (8 утра – 6 вечера, понедельник – четверг)

Манометр – типы, принцип действия и характеристики

Прибор для измерения давления газов или жидкостей в замкнутом пространстве называется манометром. Принцип его работы основан на равенстве измеряемого давления и упругой силы (деформации) трубчатой пружины (пружинного механизма). В некоторых моделях используется чувствительная двухпластинчатая мембрана (мембранный тип). Один конец заключен в держатель, а другой взаимодействует через стержень с трехсекторным механизмом, который преобразует движение элемента в круговое движение указателя.

Эти манометры, хотя по сути идентичны, используются в разных условиях эксплуатации и имеют разную конструкцию. Некоторые манометры показывают значение давления жидкости, другие работают только с газом. Некоторые из них используются в приборостроении для определения точных показаний давления.

Физический смысл давления

Давление (P) – это физическая величина, равная силе (Fn), действующей перпендикулярно на единицу площади. Другими словами, величина давления в любом элементе поверхности определяется следующим образом: отношение нормальной составляющей силы (dFn), действующей на площадь поверхности dS. Это соотношение имеет следующий вид: P = dFn / dS. Если необходимо рассчитать среднее значение P, то используется формула: Pcr = F / S.

Единицей измерения является паскаль (Па). Международное обозначение – Pa. Для удобства расчетов мы используем префиксные единицы измерения: 1 кПа = 1000 Па, 1 МПа = 1000 кПа = 1000000 Па и т.д. Физический смысл 1 Па: Сила, равная 1 Н, равномерно распределена по нормали к поверхности, площадь которой равна 1 квадратному метру. Существуют и другие единицы измерения: бар, килограмм силы на квадратный сантиметр, техническая атмосфера, миллиметр ртутного столба, миллиметр и метр водяного столба.

Типы инструментов

Приборы для измерения избыточного и пониженного давления (ниже атмосферного) имеют определенные типы. Они классифицируются следующим образом:

Манометры.
Вакуумные манометры.
Мановакуумметры.
Манометры.
Манометры.
Манометры.
Барометры.
Тонометры.

Первая группа отличается от остальных своим диапазоном измерений. Этот диапазон варьируется от 0,06 до 1000 МПа. Измеряется положительная разница между абсолютным значением и барометрическим значением. Вакуумметры измеряют отрицательное давление, т.е. значение ниже атмосферного. Третья группа приборов является комбинированной, так как измеряет манометрическое давление и вакуум. В первом случае диапазон измерения составляет от 60 до 240 000 кПа.

Манометры – это приборы для измерения величин, не превышающих 40 кПа. Пятая группа измеряет низкие значения (до -40 кПа). Манометры – это комбинированные устройства, измеряющие давление в диапазоне от -40 кПа до 40 кПа. Барометры показывают значение атмосферного давления. Тонометры используются в медицине для измерения артериального давления у людей.

Классификация манометров по конструкции следующая: жидкостные манометры, весовые манометры и тензометрические манометры. Последний тип содержит чувствительный элемент. Это трубчатая пружина. Модели высокой точности имеют диафрагму. Степень точности также влияет на классификацию приборов (чем меньше значение, тем точнее прибор): 0,15; 0,25; 0,4; 0,6; 1,0; 1,5; 2,5 и 4.

Типы манометров

Эти устройства делятся на определенные типы. Это зависит от выполняемой ими функции и области применения. Их можно разделить таким образом:

Общие технические.
Электроконтакт.
Специальный.
Саморегистрация.
Железнодорожный транспорт.
Устойчивость к вибрациям.
Палуба корабля.
Справка.
Автомобили.

Эксперты рекомендуют использовать каждый счетчик только для целей и в условиях, указанных в инструкции по эксплуатации данного счетчика. Несоблюдение требований, указанных в документации, может привести к выходу прибора из строя. Кроме того, это может привести к серьезным нарушениям техники безопасности и, как следствие, к несчастным случаям.

Технические манометры общего назначения и электроконтактные манометры

Технические манометры общего назначения используются для измерений в неагрессивных средах, таких как жидкости, газы и пары. Они бывают радиальными или осевыми. Основным рабочим условием является любое жидкое или газообразное вещество, которое не вступает в реакцию с медными сплавами.

Электростатические устройства обычно имеют 2 электрических контакта. Первая группа соответствует минимальному значению давления, а вторая группа – максимальному значению давления. Контакты устанавливаются на определенные значения. Принцип работы довольно прост. Когда давление падает ниже установленного предела, контур размыкается. Верхний предел работает аналогичным образом.

Возможность создания и разрыва контактов может быть отключена. Для этого установите нижний предел на 0, а верхний – на максимальное значение шкалы прибора. Они используются в промышленности. Также можно использовать два предела одновременно, установив одну стрелку на минимальное значение, а другую – на предел, для которого прибор был разработан.

Чтобы использовать одно ограничение, установите минимум на 0, а максимум – на требуемое значение. Аналогично устанавливается только нижний предел, но в этом случае установите стрелку на требуемое минимальное значение. Установите верхний предел на максимальное значение.

В угольной промышленности, например, манометр давления воды используется для охлаждения электродвигателя на конвейерной ленте. Если давление падает до определенного значения, двигатель не может быть запущен, что предотвращает перегрев устройства. Кроме того, устанавливается верхний предел. Это необходимо для того, чтобы давление воды не повредило систему охлаждения.

Манометры с электрическими контактами не используются для точных измерений, поскольку стрелочный механизм, соприкасаясь с одной группой контактов, показывает значения со значительной погрешностью. Взрывозащищенные модели следует использовать в газообразных средах.

Специальные измерительные приборы

Специальные манометры делятся на три типа: кислородные, ацетиленовые и аммиачные. Первый тип должен устанавливаться на обезжиренные трубы прибора, так как небольшие загрязнения могут привести к взрыву прибора и другого электрооборудования. Они выпускаются в синих корпусах. На шкале прибора нанесена химическая формула кислорода (O2).

Второй тип используется в устройствах и механизмах для измерения давления ацетилена. Внутренняя начинка” прибора содержит специальный металлический сплав, который не вступает в реакцию с газом. Следует отметить, что эти детали нельзя заменять медными деталями. Когда этот газ реагирует с медными сплавами, может образоваться взрывоопасная ацетиленовая медь. Регистраторы аммиака должны быть устойчивы к коррозии, так как корпус может быть поврежден в результате последующих утечек газа.

Самопишущие диктофоны

Самопишущие регистраторы давления представляют собой сложные электронные устройства с пишущим механизмом, состоящим из специального пера и дозатора чернил. В процессе работы прибор регистрирует показания давления через заданный интервал времени в виде графика.

В них есть ошибка из-за движения пера по бумаге. В современных моделях этот недостаток устранен. Специальный порт используется для подключения струйного или лазерного принтера. Такое усовершенствование позволяет использовать саморегистрирующиеся манометры не только для индикации давления, но и для тестирования и точных измерений при разработке различных устройств.

Устойчивость к рельсам и вибрации

Существуют модели, которые используются в условиях присутствия вибрации. Железнодорожные манометры используются в оборудовании для контроля работы двигателей поездов. Наиболее распространенными моделями являются MP-2 переключательного и дискового типа. Ротационный манометр используется для измерения P в неагрессивных средах. Приборы имеют шкалу с подсветкой для удобства считывания показаний.

Диапазоны показаний приборов:

Без диска: от 0 до 16 кгс/смкв.
С диском: От 0 до 10 кгс/см².

Манометры имеют классы точности 1,5 и 2,5 и могут выдерживать вибрации от 5 до 25 Гц с амплитудным значением 0,1 мм. Виброустойчивые датчики используются в приложениях с высокими значениями вибрации. Некоторые типы манометров считаются виброустойчивыми и комбинированными. Например, манометры, которые устанавливаются на выходе тяжелых шахтных насосных установок.

Эталонные и морские манометры

Цифровые эталонные манометры используются для измерения значений давления жидкостей и веществ в газообразном состоянии. Они имеют высокий класс точности и оснащены специальным цифровым дисплеем. Он отображает текущее значение давления в системе, а также превышение номинального уровня (нормальные значения). Эталонные манометры имеют некоторые особенности по сравнению с обычными аналоговыми моделями:

Поверка и калибровка других манометров.
Их использование в системах безопасности.
Возможность хранения показаний.
Пиковые уровни могут быть обнаружены и сохранены.

Очень часто компании отправляют манометры в метрологические организации для выявления дефектов и калибровки. Это очень важно, так как оказывает существенное влияние на срок службы оборудования и предотвращение несчастных случаев. Кроме того, эталонные манометры обнаруживают утечки газа и жидкости. Если такие датчики установлены на предприятии, это может значительно снизить возникновение нештатных ситуаций.

Эталонные манометры используются во всех видах коммунального хозяйства, на заводах, газопроводах, угольных шахтах и нефтеперерабатывающих заводах. Они также универсальны, поскольку могут использоваться для жидкостей, газов и паров. Они подходят для агрессивных и некоррозионных сред. Корпуса водонепроницаемы и надежно защищают от жидкостей, пыли и грязи.

Морские счетчики используются в речных и морских условиях. Они устойчивы к вибрациям и агрессивным средам. Это стало возможным благодаря герметичному корпусу и защите от вибрации.

Автомобильный тип

Основная задача автомобильных манометров – измерение давления воздуха в шинах автомобиля. Они являются частью стандартного оборудования некоторых моделей автомобилей. Манометры бывают двух типов: аналоговые (механические) и цифровые. Первый оснащен цифровой шкалой со стрелочным индикатором. Они считаются более надежными, чем цифровые. Эти манометры имеют особенность: когда уровень давления приближается к верхнему пределу, их погрешность увеличивается.

Цифровой измеритель артериального давления оснащен ЖК-дисплеем, на котором отображается результат измерения. Этот измеритель имеет более высокий класс точности, чем аналоговый измеритель. Существенным недостатком этого типа устройств считается наличие источника питания (постоянно нужно иметь запасные батарейки или аккумуляторы). Кроме того, любой тип автомобильного счетчика не следует протирать салфеткой, так как это увеличивает погрешность измерений.
