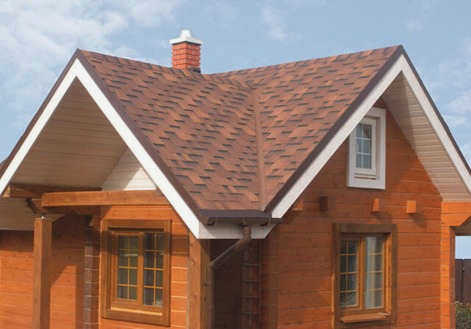

Скатная крыша с чердаком имеет стропила. Они устанавливаются непосредственно на стены дома. Необходимо вывести их за пределы стен примерно на полметра. Смотрите пример скатной крыши с мансардой.

Содержание

Как выглядит стропильная система мансардной крыши: Обзор конструкции для малоэтажных домов

Конструкция мансардной крыши позволяет заметно увеличить полезную площадь и рационально организовать пространство малоэтажного дома. Однако ее строительство часто пугает хозяев слишком сложным и трудоемким процессом.

Не бойтесь, в результате вы получите красивую крышу и удобное дополнительное пространство. Чтобы результат удовлетворил хозяина и соседей, необходимо знать принципы построения стропильной системы мансардной крыши, какой способ проще и лучше устроить.

Главная особенность мансардных крыш

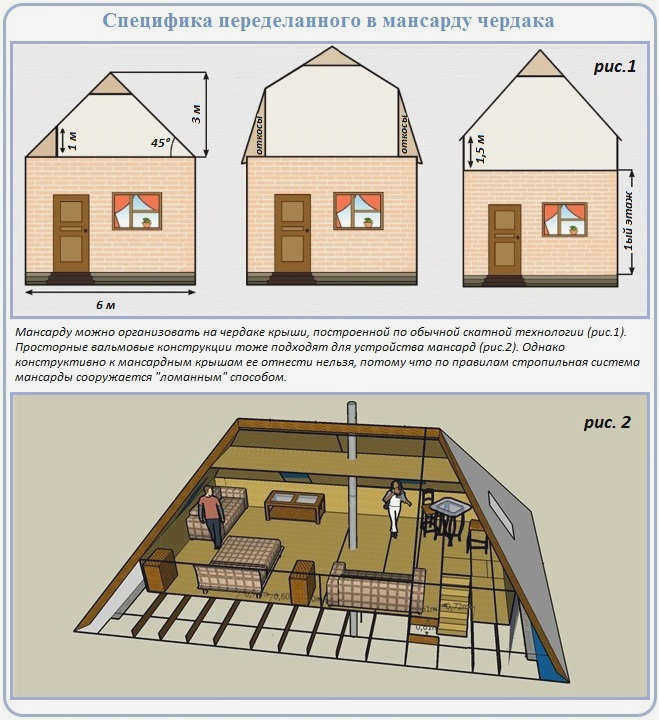

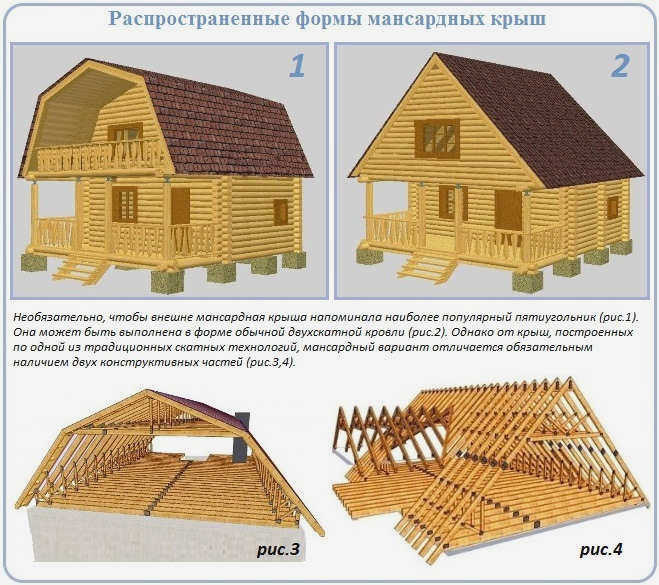

При упоминании о мансардных крышах мы сразу представляем себе пятиугольную, двускатную конструкцию значительных размеров над срубом, бетонными или кирпичными стенами. Зрительная память подсказывает нам, что скаты должны иметь разный угол наклона, т.е. нижняя часть крыши должна быть намного круче верхней. Из-за разницы в углах наклона образуется выпуклая кривая, которая и дала крыше популярное название "ломаная". Этот термин по праву перекочевал в технические определения мансардных конструкций. Он отражает суть обычного стандарта в устройстве, но зачастую не имеет ничего общего с конфигурацией. Несмотря на то, что все конструкции мансардных крыш обязательно состоят из двух частей, их наличие не всегда можно распознать визуально.

Чисто по внешнему виду, преобладающее количество мансардных конструкций можно разделить на:

Треугольные крыши, нижняя и верхняя части которых имеют одинаковый угол наклона. По внешнему виду они напоминают традиционные скатные крыши без плоскостей фронтонов.

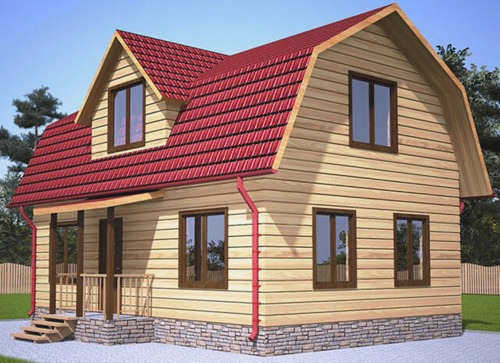

Пятиугольные крыши с фронтонами с выпуклыми углами. Эта категория четко указывает на наличие в конструкции двух соединенных частей.

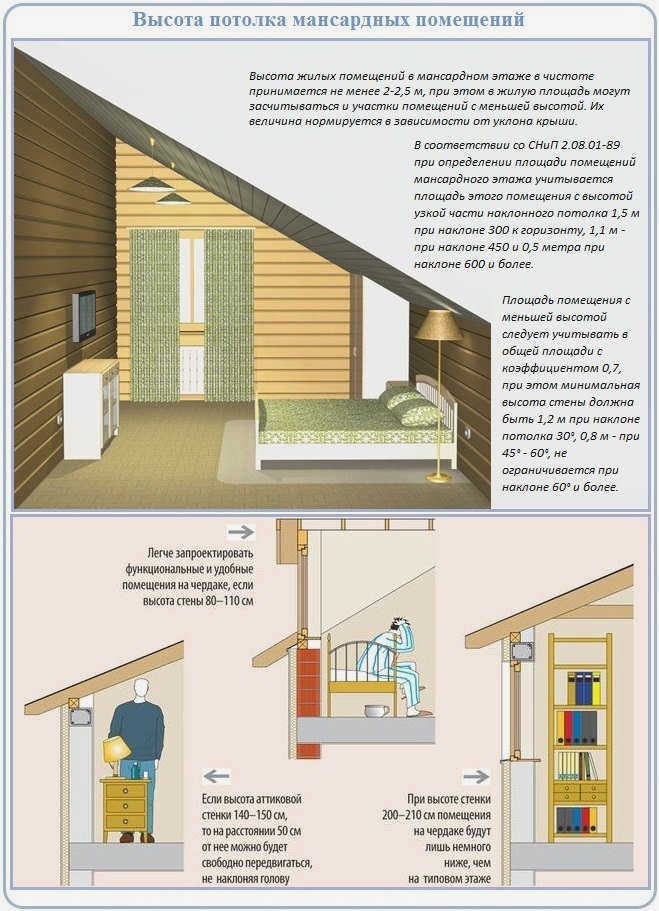

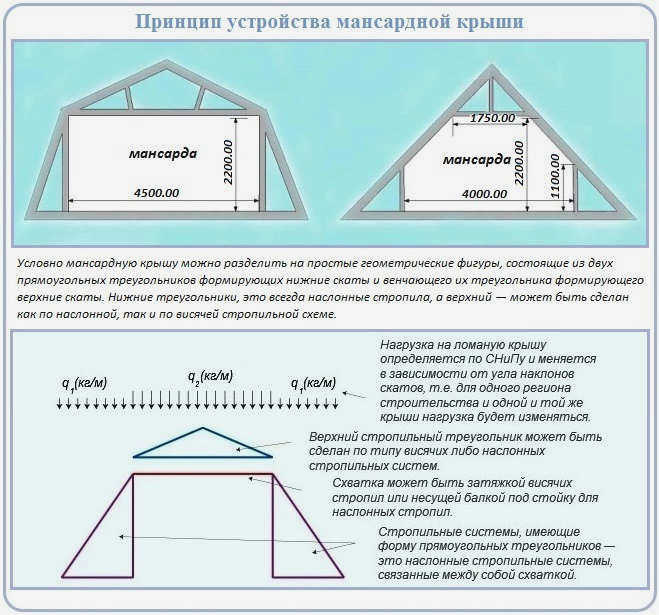

В обоих вышеприведенных вариантах стропильная система состоит из двух уровней, уложенных друг на друга. Нижняя конструкция образует полезное пространство жилой мансарды высотой от 2 до 2,5 метров, поэтому передвижение по ней не вызывает затруднений. Второй этаж формирует форму двускатной части крыши и может быть любой высоты.

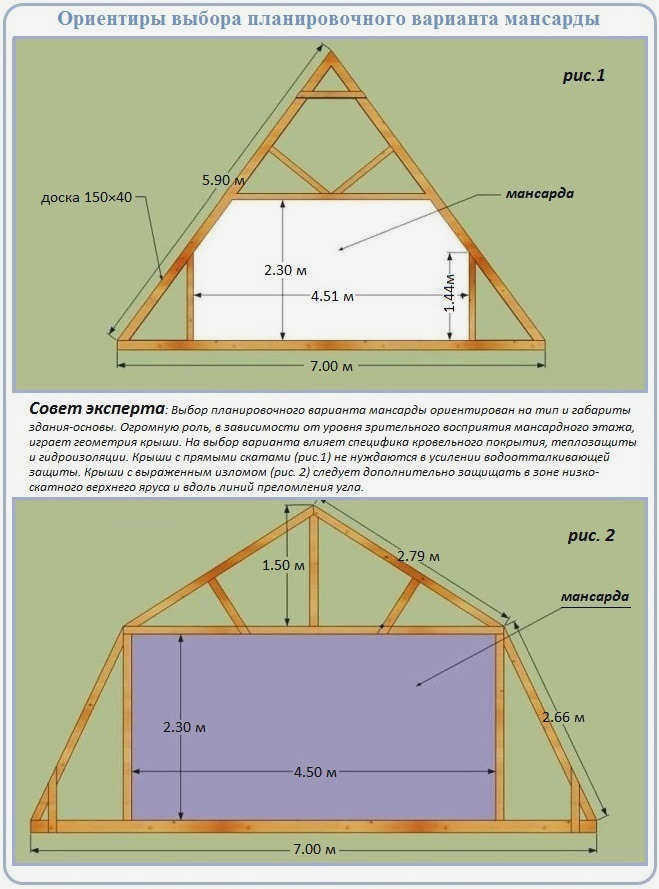

Изменяя угол наклона верхних и нижних стропил, вы можете получить ту форму крыши, которую считаете оптимальной. Считается, что лучше всего смотрится пятиугольная мансарда, углы которой касаются воображаемого круга.

Конструкции мансардных крыш

Дизайн мансардной крыши может быть различным. Главное требование – чтобы пространство под скатами было пригодным для жилья.

Мансарда отличается от чердака тем.

Достаточно высокий потолок, чтобы люди могли удобно сидеть;
Естественное освещение, т.е. окна;
Изоляция, вентиляция (не во всех случаях).

Наиболее практичные варианты мансардной крыши:

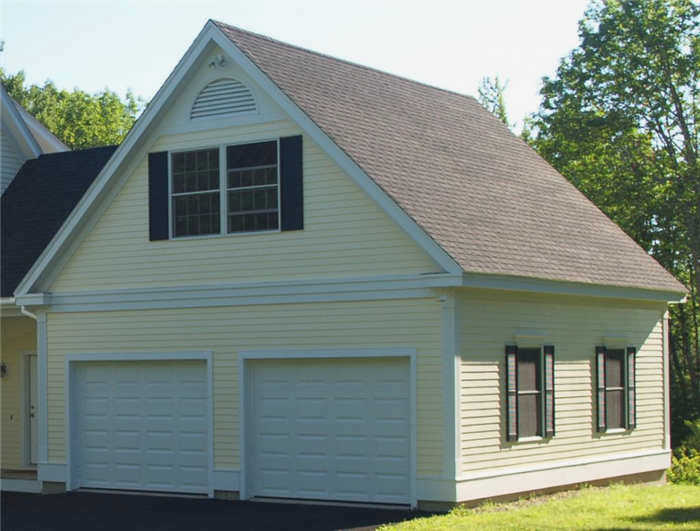

Скатная крыша. Классический вариант, состоящий из двух скатов. Чем больше угол наклона крыши, тем больше полезная площадь мансарды. Чтобы увеличить внутреннюю площадь, стропила располагают ближе к стенам. Крутые скаты делают боковые стороны непригодными для обычного использования. Однако решение есть – там часто создаются шкафы и полки.

Наклонная сторона. Эта конструкция часто используется. Она также является разновидностью скатной крыши, но в ней скаты имеют разные углы. Но в районах с сильными ветрами следует предпочесть более плоские крыши – у них меньше парусность.

Скатные крыши позволяют поднять потолки и увеличить жилое пространство на чердаке. Снег и вода на ней не задерживаются. Однако построить его сложнее, стропильная система будет более массивной, и потребуется больше профессиональных навыков.

Односкатный. Самая простая конструкция, но выглядит оригинально. Она состоит из одного фронтона, который опирается на стены здания. Угол наклона должен быть достаточно острым – от 35 до 45 градусов. Если угол наклона меньше этого значения, зимой на крыше будет скапливаться снег, создавая дополнительную нагрузку на опоры.

Материалы

Выбор материалов сводится к определению того, какие из них лучше:

кровельные материалы;
изоляционные материалы.

Кровельные материалы

Кровельные материалы – это окончательное покрытие крыши. Их выбирают исходя из эксплуатационных характеристик, декоративных свойств и цены.

Наиболее популярными вариантами являются:

Металлочерепица. Она подходит для различных типов крыш. Отличается прочностью, надежностью, долговечностью, привлекательным внешним видом, широкой цветовой гаммой, простотой монтажа. Они различаются по толщине стали, форме и высоте волны и типу полимерного покрытия.

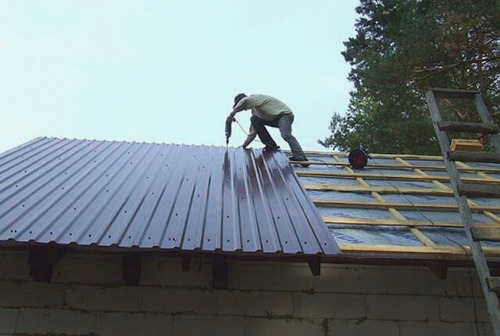

Трапециевидный лист. Это профилированный лист. Он ценится за малый вес, простоту монтажа, высокую огнестойкость и низкую цену. Его часто используют для односкатных и скатных крыш. Для защиты от коррозии стальную поверхность оцинковывают и наносят полимерное покрытие.

Гибкая битумная черепица. Битумное покрытие из стеклохолста, пропитанного окисленным битумом, и верхнего слоя из каменной крошки с пигментами. Может использоваться как на простых, так и на сложных крышах. Уклон должен превышать 12 градусов, иначе покрытие преждевременно выйдет из строя из-за скопления влаги. Ценится за высокую звукоизоляцию, долговечность, экологичность и возможность замены отдельных участков без демонтажа всей поверхности. Однако при этом необходимо создавать сплошную обрешетку и более сложную вентиляцию, что влечет за собой дополнительные расходы.

Строительство стропильной системы мансарды

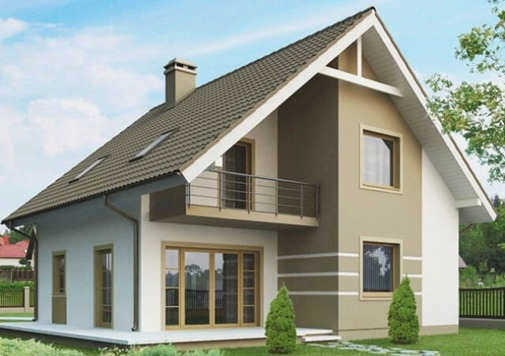

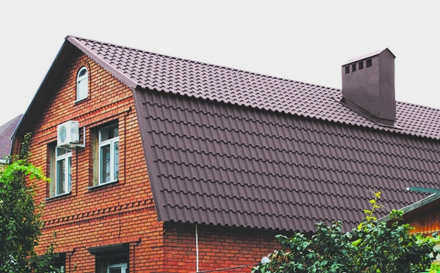

Самой важной частью мансарды является стропильная система. Если вы построите ее правильно, то не только правильно построите мансарду, но и сможете обслуживать дом. На практике мансарду можно построить при любом типе крыши. В статье мы привели фотографии домов со скатной крышей с мансардой. Вы также можете посмотреть на конструкцию скатной крыши и увидеть различия между этими двумя системами.

В зависимости от конструкции здания можно использовать даже моноскатную крышу. Также возможно использование шатровых или многощипцовых крыш. Другими словами, все зависит от возможностей, желания и дизайна. Однако стоит отметить, что ломаная конструкция крыши имеет ряд преимуществ – она позволяет увеличить свободное пространство под крышей за счет изменения угла наклона.

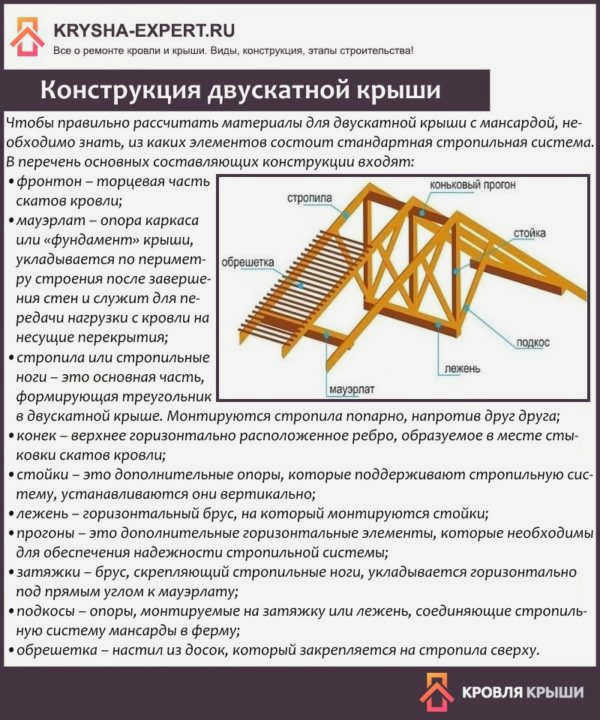

Это было бы почти идеально, если бы не высокая стоимость строительства. Расход материалов увеличивается, причем значительно. Но стоит также отметить, что технически такая крыша сложнее, чем простая скатная. Ее конструкция включает в себя следующие элементы:

Стропила конька и боковые стропила.
Прогоны коньковых и боковых стропил.
Консоли.
Раскосы.

Стропила могут быть висячими и диагональными. Последние используются при наличии промежуточной несущей стены. Другими словами, одна сторона стропил должна опираться на мауэрлат на внешней стене, а другая – на внутренней. Что касается висячих стропил, то они имеют два уровня – нижний (боковой) и верхний (коньковый). Для придания жесткости конструкции устанавливаются стропила и перемычки.

Как начать строительство мансардной крыши?

Следует сразу отметить, что расчет мансарды под скатной крышей – это первый шаг, который необходимо сделать до начала работ. Обычно строительство мансарды входит в общий план работ. Однако иногда домовладельцы меняют крышу и в этот момент понимают, что хотят от жилища чего-то большего.

Например, больше жилой площади. Для того чтобы правильно организовать строительные работы, необходимо составить чертеж и план. Затем необходимо строго следовать этим документам. Давайте начнем с самого начала – с расчета мансарды.

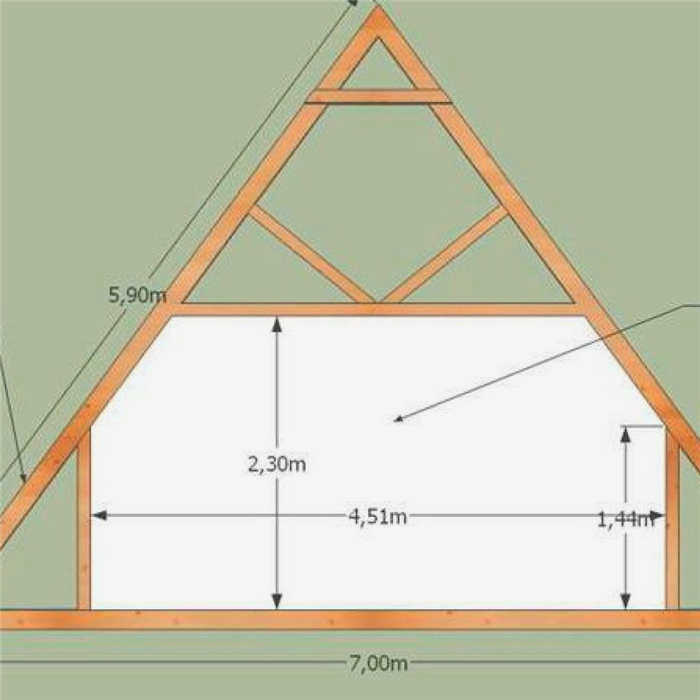

Конструкция мансардной крыши

Эти знания помогут вам рассчитать стропильную систему скатной крыши, сделав помещения более комфортными и упростив процесс строительства.

Таблица. Конструкция мансардной крыши

Все мансардные крыши должны быть построены именно таким образом, независимо от их архитектурных особенностей и наличия дополнительных элементов. И напоследок. Если обычная холодная кровля снисходительно относится к незначительным ошибкам, которые можно исправить в течение срока эксплуатации здания без серьезных негативных последствий, то мансардная кровля этого не позволяет. Проблемы могут быть обнаружены через несколько лет, когда повреждения несущих элементов стропильной системы достигают критических значений. Требуется не только полная реконструкция всей крыши, но и новая отделка внутренних стен мансардного помещения. Такие работы значительно дороже, чем новое строительство. Об этом всегда следует помнить и проявлять особую осторожность при создании мансардных крыш.

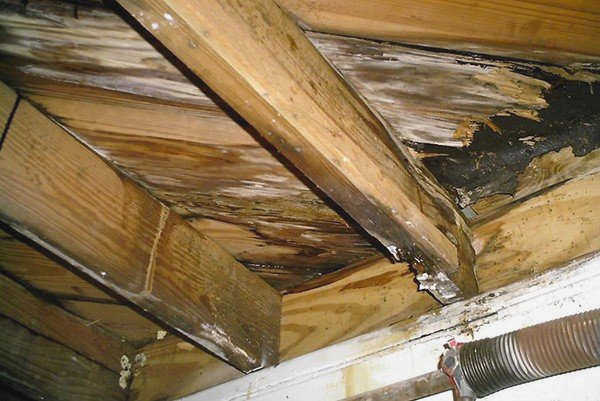

Некачественное выполнение работ при строительстве мансардной крыши может привести к повреждению деревянных элементов.

Цены на различные виды древесины

Древесина бруса

Пошаговые инструкции для скатной мансардной крыши

В качестве примера возьмем классическую скатную крышу с мансардой. Установка окон (читайте, какие пластиковые окна лучше) на данном этапе не производится, эту работу следует выполнить на завершающем этапе строительства. Для стропильной системы необходимо приобрести необходимое количество пиломатериалов, ассортимент указывается в проектной документации.

Проектирование скатной крыши

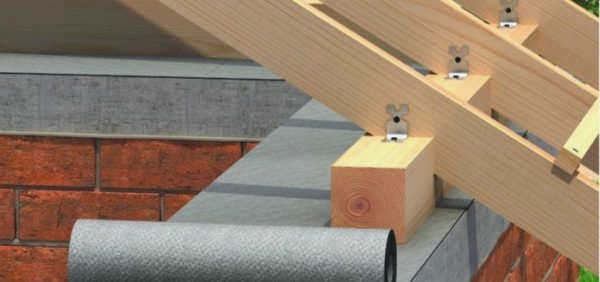

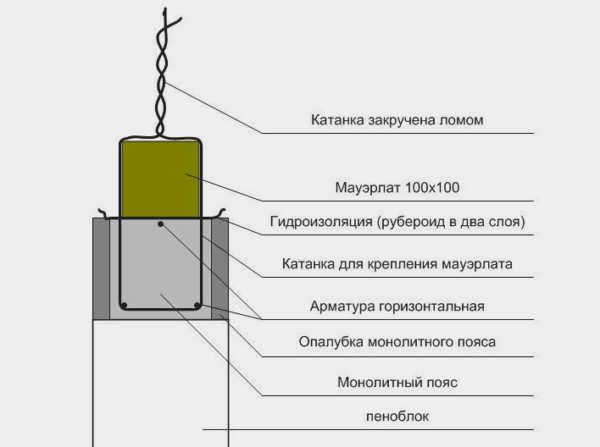

Шаг 1. Сборка мауэрлата. Элемент изготавливается из доски 50×150 мм или бруса 150×150 мм. Доска может использоваться, если под мауэртом сделана усиленная полоса, равномерно распределяющая нагрузку по периметру коробки здания и не позволяющая ему прогибаться. Брус рекомендуется для домов из кладочных материалов: кирпича, бетонных блоков и т.д. Благодаря повышенной жесткости на изгиб, она выдерживает значительные нагрузки и не позволяет измениться первоначальным размерам стропильной системы.
