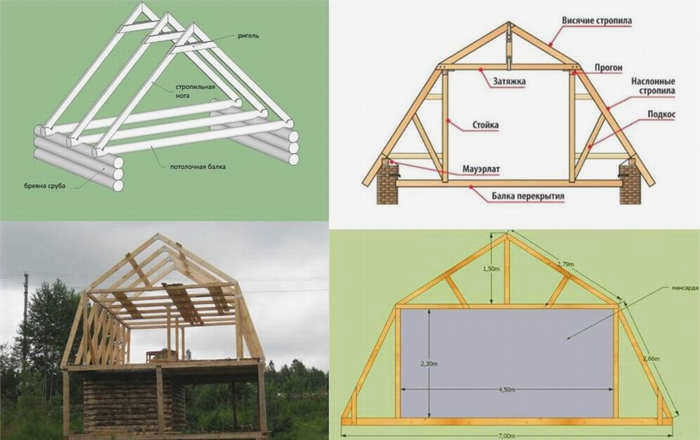

Сначала укладываются балки перекрытия. К ним крепятся стойки и обвязочные балки, а для поддержания вертикального положения устанавливаются временные распорки. Затем сверху устанавливаются стропила и боковые ноги, обвязки и крепления.
Строительство мансардной крыши своими руками
Использовать все возможное пространство, придать дому оригинальность и значительно снизить потери тепла через крышу – вот задачи, которые решает мансардная крыша. При определенном запасе прочности фундамента одноэтажный дом таким образом можно превратить в двухэтажный. Привлекателен тот факт, что мансардную крышу можно построить своими руками, даже не имея специальных строительных навыков. Важно не ошибиться с выбором материалов и сделать все правильно.
Окна на обычном этаже находятся в стенах. В мансардах стен практически нет. Их заменяет крыша. Поэтому окна должны не только пропускать достаточное количество света, но и выдерживать ветровые и снеговые нагрузки, которые на крышах гораздо выше, чем на стенах.
Мансардные окна
При планировании мансарды следует учитывать рекомендации СНиП. Они рекомендуют, чтобы площадь окон составляла не менее 10% от площади пола. Поэтому если мансарда будет разделена на несколько комнат, то в каждой комнате должно быть окно.

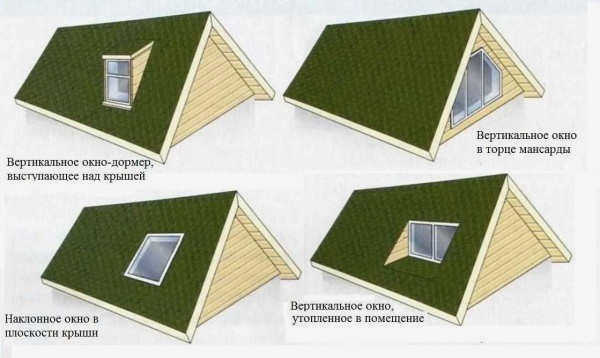

Из всех способов установки окон в крыше с мансардой самым простым является наклонный. Для этого требуется соответствующая степень адгезии гидроизоляции, а также специальные модели с усиленной рамой и армированным стеклом – нагрузка на поверхность может быть значительной.

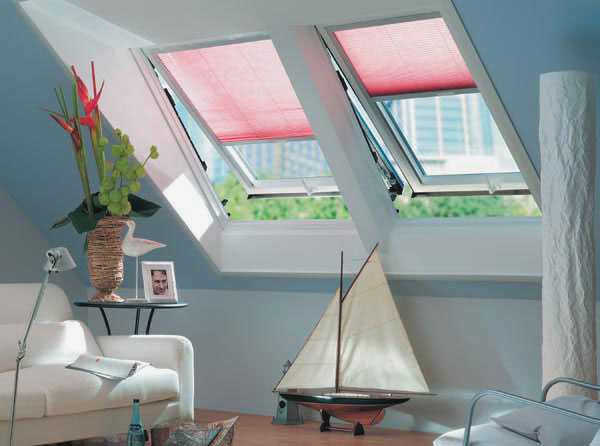

Наклонное окно в плоскости крыши
Преимущества наклонного мансардного окна:
- больше света, меньше резких границ между светом и тенью;
- поверхность крыши остается плоской, рельеф не усложняется;
- относительно просты в установке.

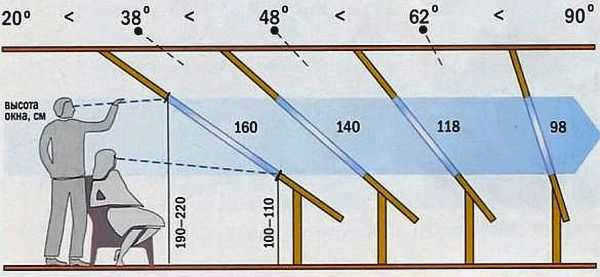

При проектировании такого окна важно учитывать, что площадь поверхности окна увеличивается по мере увеличения угла наклона. Высота окна и увеличение высоты в сантиметрах в зависимости от угла наклона приведены на фото.
Ширина оконной рамы должна быть на 4-6 см меньше, чем расстояние между стропилами. Тогда ее можно будет легко установить, не нарушая конструкцию рамы. Если окно будет шире, нагрузку следует увеличить, сделав над окном более прочную балку.
Если вам нужно окно большего размера, проще поставить два маленьких окна рядом. Они выглядят не хуже, чем одно большое, а проблем будет меньше.
Типы скатных мансардных крыш
Вы удивитесь, но под термином "скатная крыша" могут скрываться удивительные открытия в виде смещенного центра, различных углов и других архитектурных ухищрений. Потенциал огромен, в то время как односкатные и шатровые крыши, например, меньше всего подходят для устройства мансард.

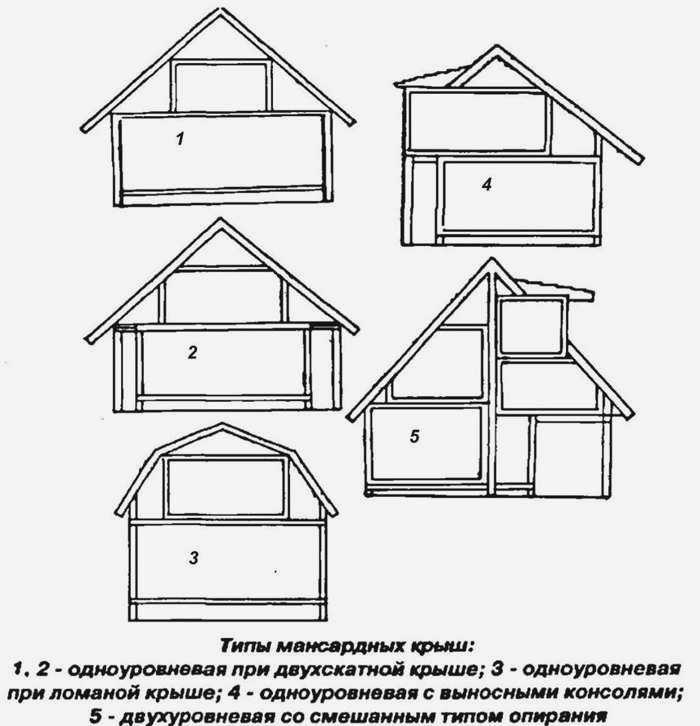

В целом, существует только два основных типа скатных мансардных крыш:
Вариант №1 – Мансарда под традиционной скатной крышей
Вот самый простой пример конструкции мансардной крыши. Нижняя часть ската крепится вдоль несущих стен в виде прямоугольных треугольников. Они собираются как сплошные стропила и дополнительно соединяются крепежом. Одна из сторон является будущим каркасом для стен мансардного помещения, а также несущей колонной. Верхняя часть крыши соединяется висячими стропилами.
В целом, обычная скатная мансардная крыша с фронтонами также подходит для строительства мансардного помещения. Так в чем же конструктивная разница между обычной скатной крышей и двускатной крышей, также известной как мансарда? Дело в том, что при расчете и проектировании стропильной системы обычно в первую очередь учитываются такие параметры:
- Вес кровельного покрытия.
- Вес стропильной системы.
- Климатические условия, преобладающие в данной местности.
Однако при проектировании мансардной крыши этих пунктов пять:
- Вес кровельного материала.
- Вес стропильной системы.
- Ветровая и снеговая нагрузка в данной местности.
- Вес материалов, из которых состоит кровля: теплоизоляция, гидроизоляция и пароизоляция.
- Вес всех внутренних отделочных материалов в мансарде.
Вариант №2 – Чердак под скатной крышей
Шатровая крыша – это скатная крыша, состоящая из двух основных частей – крутой верхней части и нижней, более плоской. Нижняя часть может быть даже наклонена под углом 90°.
Важные особенности такой конструкции

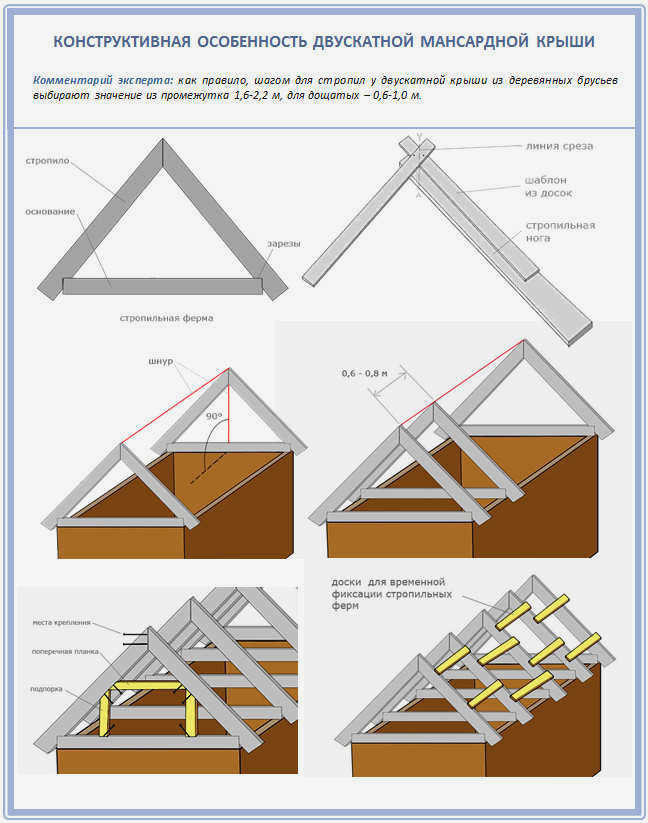

Конструктивная особенность мансардной крыши заключается в том, что такая стропильная система состоит из стропил и стоек, срезанных в местах перегиба ската под определенным углом. Да, единственная сложная часть – это стыки! Все, что нужно сделать, – это определить точный угол наклона вершины крыши, правильно рассчитав будущие нагрузки на крышу и высоту потолка мансарды.
Очень важно, чтобы вся мансардная крыша, включая внутреннюю стропильную систему, была как можно легче. Почему это так? Потому что мансарда, как жилое помещение, все равно будет утеплена и отделана изнутри, там все равно будет находиться мебель и передвигаться люди (и не один). Также важно помнить, что современные мансарды оснащены всеми необходимыми коммуникациями: вентиляцией, отоплением, электричеством, кондиционером, а иногда даже вытяжкой.
Все это создает дополнительную нагрузку на дом в целом и на фундамент в частности. Поэтому стоит постараться, чтобы хотя бы сама крыша была легкой, но прочной. А самый простой способ сэкономить – это, собственно, кровля. Самый простой вариант заключается в следующем:
Стропильная система мансардной крыши обычно строится по принципу "висячие стропила". Последние не имеют центральных стропил, а значит, под крышей образуется внутреннее пространство без опор. Поэтому подвесная стропильная система называется настоящей вертикальной стропильной системой.
Как это работает? Подвесные стропила опираются друг на друга и на внешние стены. В результате возникает так называемая сила подкоса, так как стропила пытаются вытолкнуть друг друга с дороги. Однако их прочно удерживают на месте балки-лаги (называемые ригелями) у фундамента, которые также служат балками перекрытия на чердаке, причем в случае такой крыши эти балки-лаги устанавливаются немного выше будущего неиспользуемого чердака.
Материалы
Выбор материалов сводится к определению того, что лучше:
- кровельные материалы;
- изоляционные материалы.
Кровельные материалы
Кровельные материалы – завершающий штрих крыши. Их выбирают по эксплуатационным, декоративным и ценовым характеристикам.
Наиболее популярными вариантами являются:
- Металлочерепица .. Подходит для различных типов крыш. Отличается прочностью, надежностью, долговечностью, привлекательным внешним видом, широкой цветовой гаммой, простотой монтажа. Отличается толщиной стали, формой и высотой волны, типом полимерного покрытия.

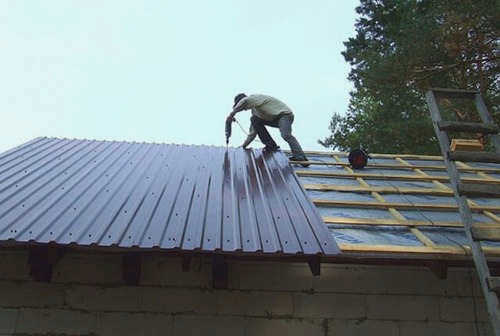

- Покрытие. Представляет собой профилированные металлические листы. Ценится за легкий вес, простоту монтажа, высокую огнестойкость и низкую цену. Часто используется для односкатных и скатных крыш. Для защиты от коррозии поверхность стали оцинковывается и покрывается полимерным покрытием.
- Гибкая битумная черепица. Битумное покрытие из стеклохолста, пропитанного окисленным битумом, и верхнего слоя из каменной крошки с пигментами. Его можно использовать как на простых, так и на сложных крышах. Уклон должен превышать 12 градусов, иначе покрытие преждевременно выйдет из строя из-за скопления влаги. Его ценят за высокую звукоизоляцию, долговечность, экологичность и возможность замены отдельных участков без демонтажа всей поверхности. Однако при этом необходимо создание сплошной обрешетки и более сложной вентиляции, что влечет за собой дополнительные расходы.
Последовательность строительства мансардной крыши
- Уложите и закрепите мауэрлат (брус 100 x 100 мм) по периметру крыши. Это основа для стропил.
- Сформируйте каркас крыши. Стойки устанавливаются по краям. Прикрепите их к продольным балкам с помощью угловых кронштейнов. Перемычки устанавливаются в верхней части опор. Между ними горизонтально натягиваются шнуры.
- По линии этих шнуров устанавливаются отверстия с шагом, выбранным в соответствии с размером теплоизоляции.
- Установите стропила, основная роль которых заключается в креплении. Сначала устанавливаются нижние стропила, затем верхние.
- К каркасу чердака также крепится обрешетка из досок. Затем поверх этого монтируется крыша и теплоизоляция.
- Мансардные крыши изолируются вручную более тщательно, чем обычные крыши. Слой теплоизоляции обычно толще.
- После завершения изоляции можно приступать к внутренней отделке.
На вопрос о том, как сделать мансардную крышу, мы ответили. Для лучшего понимания смотрите видео.
Двускатная мансардная крыша. 10 лучших моделей
Отличительной особенностью мансардной крыши является наличие стропильной системы. Это придает мансардной крыше узнаваемую форму. Скатная мансардная крыша принимает на себя вес кровли. Стропила, закрепленные под углом, делают конструкцию устойчивой без центральной точки. Цель этой статьи – триединая. Во-первых, описать проектные решения для строительства мансардной крыши. Во-вторых, предоставить схемы стропильных систем. В-третьих, дать четкое представление о конструкции скатной мансардной крыши.

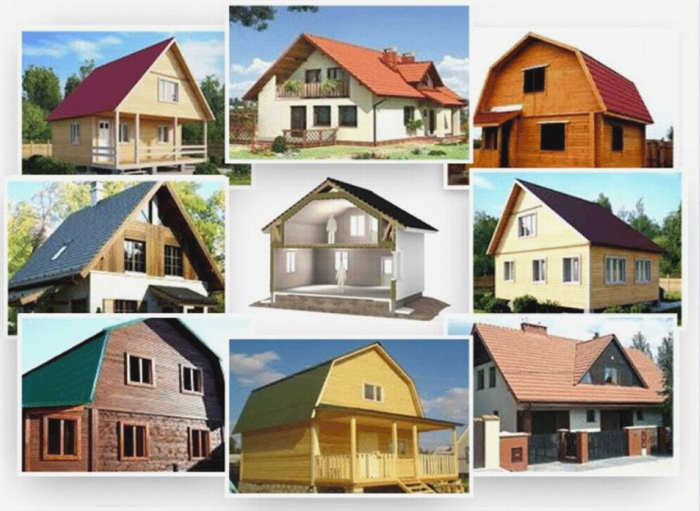

Здесь представлены фотографии наиболее популярных классических двухскатных типов мансардных крыш.

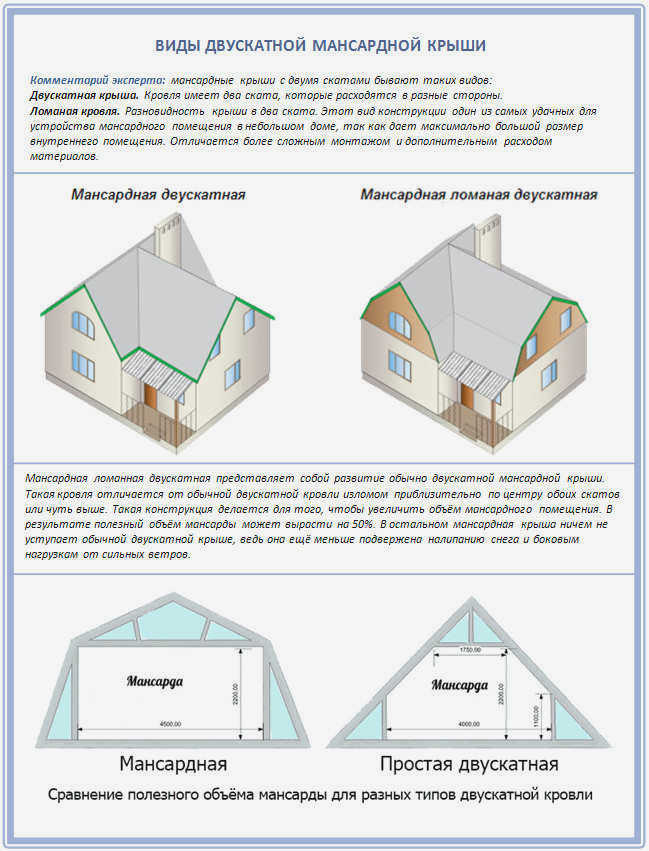

А вот схемы прямой и ломаной мансардных крыш.
Давайте рассмотрим типы скатных мансардных крыш.

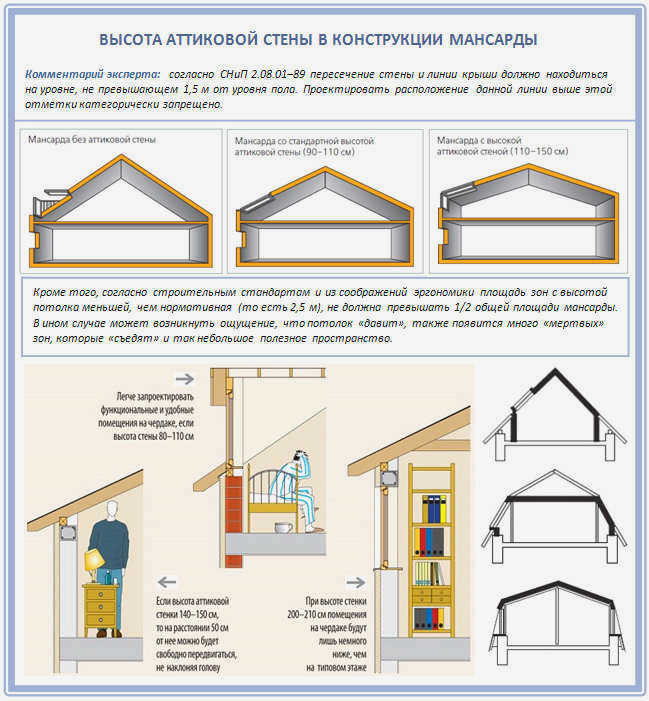

Сначала ознакомимся с разрезом помещения мансарды.

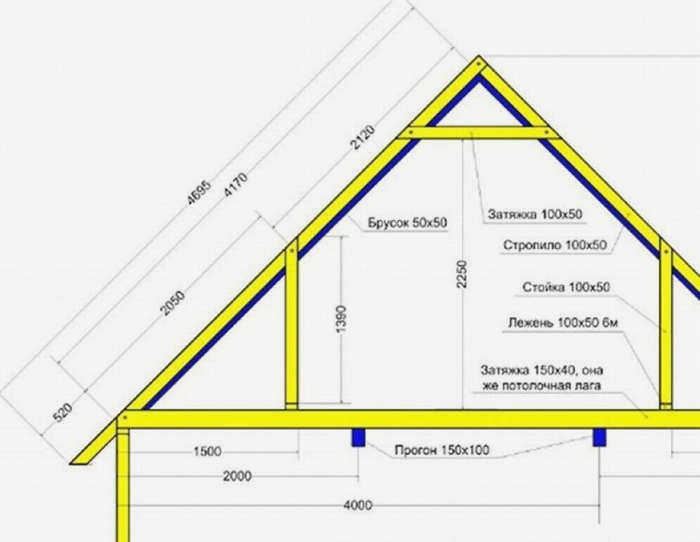

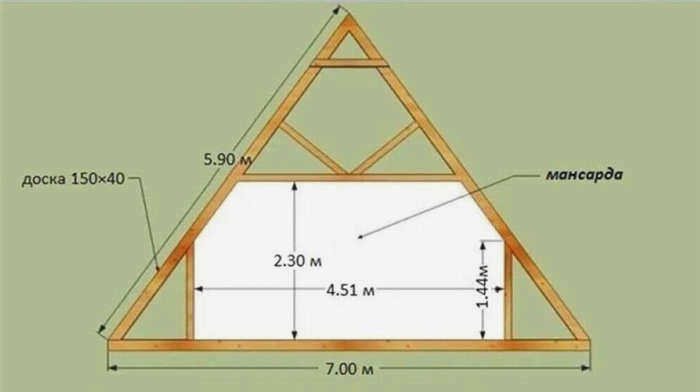

Вот чертеж простейшей двускатной мансардной крыши с конкретными размерами. Угол наклона может варьироваться от 11° до 45°. Это зависит от климата. Чем меньше осадков зимой и чем жарче лето, тем меньше угол наклона. Наклонная конструкция используется в районах с сильными ветрами, что позволяет уменьшить давление воздуха на стропильную систему.

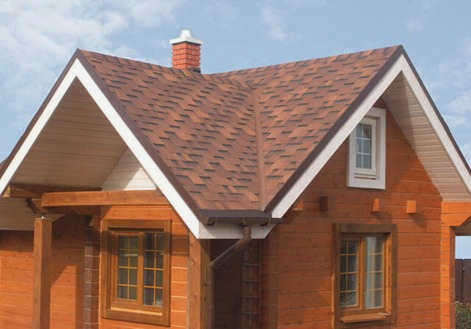

Фото подтверждает красоту и практичность простой скатной крыши.
Скатная крыша дома с мансардой. Фотография, демонстрирующая 8 вариантов дизайна

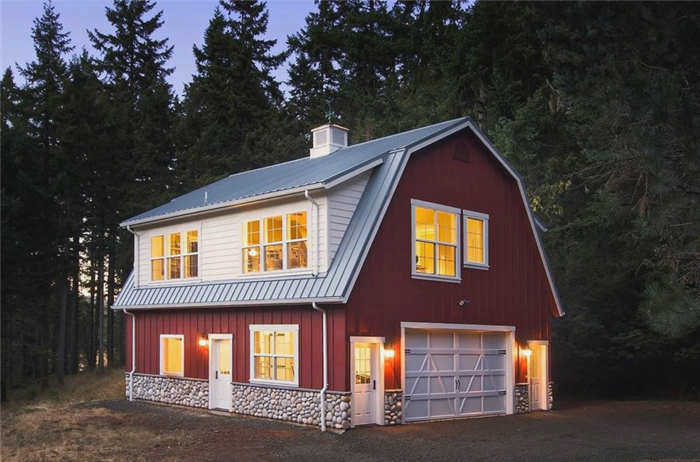

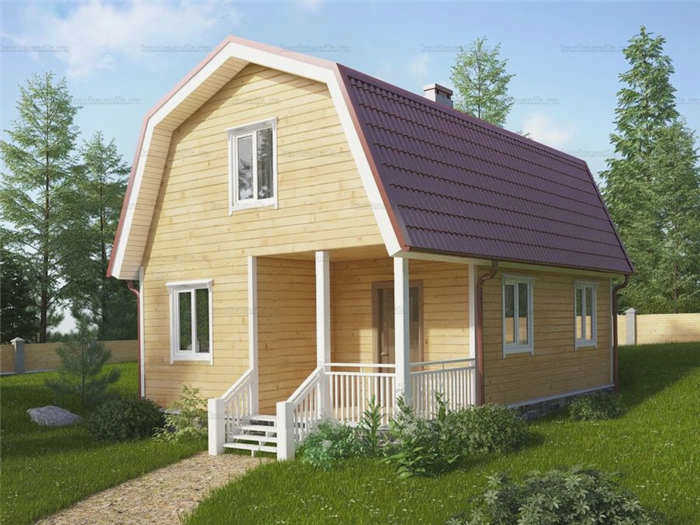

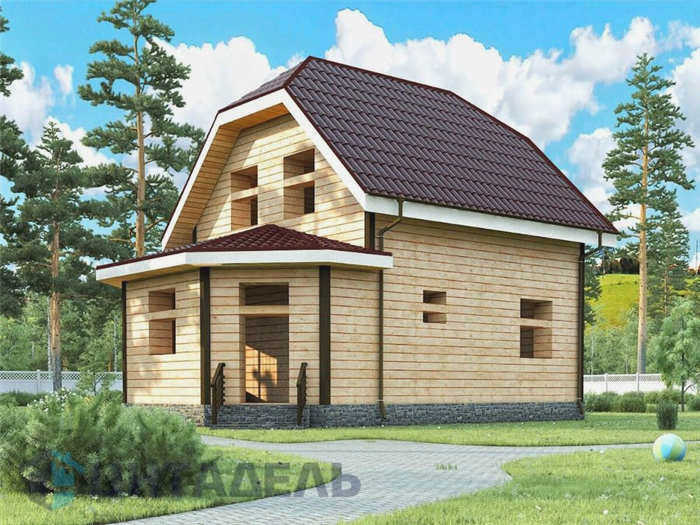

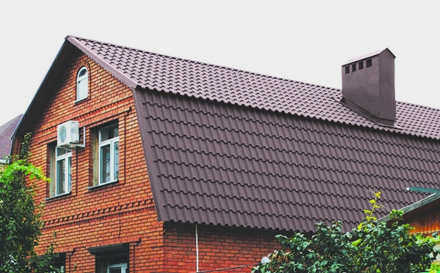

Рассматривая различные варианты кровли для своего будущего дома, многие люди отдают предпочтение такому типу крыши, как ломаная мансардная крыша. Этот тип крыши очень эффектен, но он также помогает создать дополнительное жилое пространство. Под такой крышей можно даже разместить целый дополнительный этаж. Это также позволяет сэкономить деньги.
Свое название крыша получила благодаря уникальной конструкции. Она известна своими ломаными линиями. В большинстве вариантов ее линии образуют пятиугольный выступ. Идеальным решением будет оснастить такую крышу панорамными окнами.
Строительство и обустройство шатровой крыши требует больших усилий, но результат того стоит. Прежде всего, вся конструкция должна быть утеплена и защищена от сырости.
Хороший способ увеличить комфорт и полезную площадь чердака – пристроить балкон или террасу. Такая пристройка потребует дополнительных вложений и усилий, но не будет напрасной.

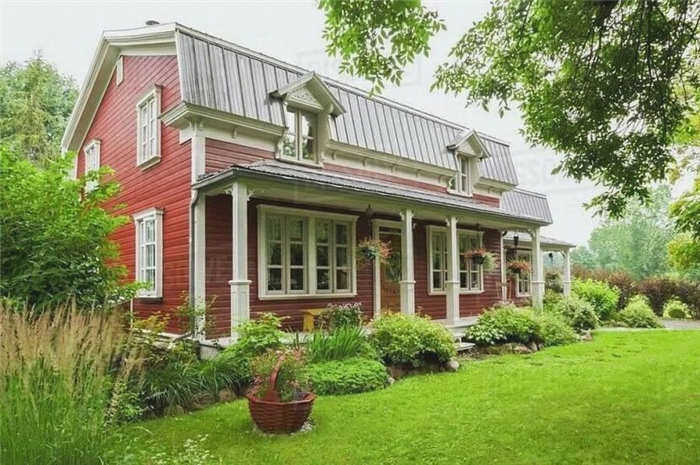

Классическая конструкция мансардной крыши. Дополнительное пространство можно использовать круглый год. Главное, чтобы оно было хорошо утеплено.
Необычным архитектурным решением может стать добавление такой конструкции, как эркер, который украшает здание, а также увеличивает жилое пространство. В дополнение к эркеру неплохо оборудовать крышу одновременно балконом и смотровой террасой.
