Все это менее критично при использовании бетономешалок, но тоже не идеально. Именно здесь кроется вторая сложность. Бетон обычно доставляется на стройплощадку в тележках. Весь объем не помещается в одну, поэтому остаток раскручивается в бетономешалке. Это лучше, чем оставлять его на месте, но если бетон перемешивать слишком долго, то в бетономешалке он начнет расслаиваться, что, в свою очередь, снизит его прочность. Решение – две тележки и два человека для их перевозки. Способ засыпки – первый или второй – выбирается самостоятельно.
Состав бетона м300 на 1м3 – таблица: пропорции, приготовление своими руками

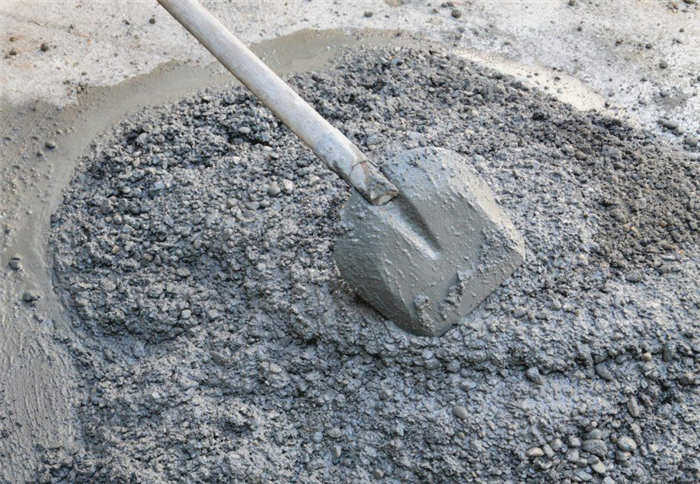

Приготовление бетона – очень важная и ответственная задача, от правильности выполнения которой напрямую зависят эксплуатационные характеристики, прочность и надежность, долговечность конструкций и зданий. Бетон используется для решения самых разных задач, существует множество рецептов с точными пропорциями ингредиентов, и важно найти тот, который подходит для конкретного вида ремонтно-строительных работ.
Качественные характеристики бетона зависят от количества и типа ингредиентов и правильности их смешивания. Различные пропорции ингредиентов бетона позволяют получить бетонную смесь с требуемой прочностью (определяемой классом и маркой), морозостойкостью, пластичностью, плотностью и т.д. Несмотря на важность всех соотношений, основными являются класс (обозначается буквой М и цифровым индексом) и марка (буквой В и цифрой).

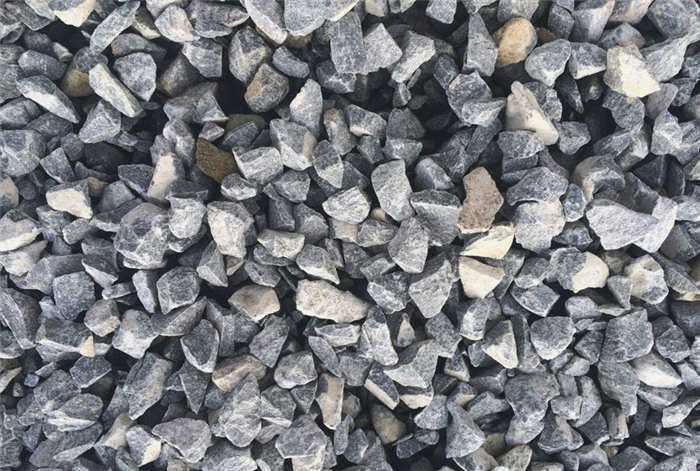

Бетонный раствор замешивается с использованием двух основных ингредиентов – цемента в качестве вяжущего вещества и воды для затворения. Эти два ингредиента позволяют создать твердый цементный камень, который очень редко используется на практике. Бетон смешивается для различных целей, где наполнители – мелкие (песок) и крупные (гравий, балласт) – добавляются в дополнение к цементу и воде для повышения прочности. Материал также может быть армирован арматурой, проволочной сеткой или проволочными сетками.
В зависимости от класса бетона, это будет указано в проектной документации или в СНиП (строительных нормах и правилах), согласно которым должны проводиться ремонтные или строительные работы, что и определит правильный состав.
Зачастую важно не только соблюсти необходимое количество ингредиентов на 1 м3 раствора, но и учесть пожелания по качеству, фракции ингредиентов (цемент должен быть определенной марки, песок и щебень необходимого размера).
Технические характеристики бетона
В зависимости от степени прочности различают классы (В10, В15) и марки (М200, М300, М400 и т.д.). Чем выше номер в обоих классах, тем более прочным и устойчивым к различным нагрузкам является бетон. Именно класс и марка определяют область применения материала. В каждой таблице бетона указаны пропорции бетона в зависимости от класса и марки.
Обычно эти две величины работают вместе (класс бетона соответствует соответствующему классу). В проектной документации обычно указывается класс бетона, а в различных видах инструкций и спецификаций – соответствующий класс.
Соответствующие классы бетона
Бетонные растворы различных классов используются в самых разных областях, в зависимости от типа конструкции, объекта или здания. Так, например, состав бетона М400 не актуален для изготовления подбетонки или черновой стяжки (это будет стоить дорого, а технические параметры смеси просто излишни). В то же время бетон М100 не подходит для гидротехнических сооружений.

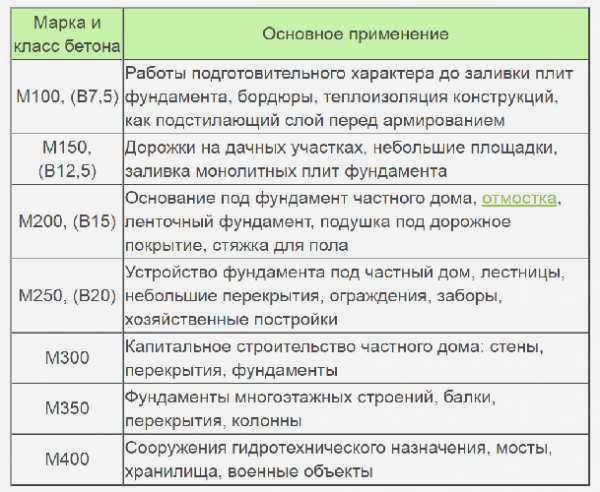

В таблице ниже приведены соответствующие классы бетона для области применения:
Не рекомендуется менять класс бетона, указанный в проекте или соответствующий виду работ, на другой, как в сторону понижения, так и в сторону повышения. Более низкий класс бетона означает меньшую прочность и устойчивость к различным воздействиям, что может привести к быстрой деформации монолита, растрескиванию или полному разрушению конструкции из-за ее неспособности выдержать заданные нагрузки.
С другой стороны, рассчитывая на более высокое качество здания или элемента, иногда готовят более высокие марки раствора, что абсолютно неоправданно с финансовой точки зрения. Например, бетонная смесь М200 будет состоять из бетона определенной марки и объема и наполнителей соответствующей фракции и качества.
Где используется
Цемент класса 300 используется в следующих случаях:

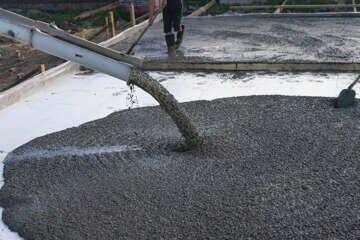

- Для приготовления смесей для заливки фундаментов жилых, промышленных и вспомогательных зданий.
- Для изготовления стяжек пола в производственных цехах.
- Для приготовления смесей, предназначенных для скрепления кирпича или газобетонных блоков. В зависимости от концентрации воды смесь можно использовать для отделки вертикальных или горизонтальных поверхностей. Разрешается использовать материал для заделки швов, образующихся при монтаже бетонных плит.
- Допускается использование раствора в процессе производства железобетонных панелей на стационарных и мобильных железобетонных заводах, используемых в строительной индустрии. Возможно изготовление вертикальных и горизонтальных стен гидротехнических сооружений.
- Цемент М 300 является ингредиентом бетонной смеси, используемой для строительства дорожных подвалов.
Технические данные
Цифры, входящие в обозначение цемента, указывают предел прочности материала на сжатие, измеряемый в кг/см². Во многих публикациях используется понятие допустимого давления на материал, которое составляет 22,5 МПа. Плотность цемента М300 в расслабленном состоянии (при стандартном содержании влаги) составляет 1,1-1,6 г/см³.
Материал, поставляемый производственным предприятием, имеет более низкую плотность. Во время транспортировки и хранения мелкие частицы уплотняются и насыщаются водяным паром, что приводит к увеличению удельного веса.
На заводах по производству бетонных смесей плотность цемента принимается равной 1,3 г/см³. При приготовлении сухих цементных смесей на заводе необходимо учитывать требования, описанные в ГОСТ 10178-85 или промышленном стандарте 31108-2003. Нормативные требования определяют максимальный размер частиц, содержащихся в смеси (степень помола), учитывается содержание дополнительных минеральных примесей, влияющих на прочность и время твердения цемента.
Минеральный состав смеси, измеряемый в процентах, рассчитывается на основе химического анализа. Также учитывается состав материала, который определяет соотношение основных компонентов (клинкера и гипса) и дополнительных добавок, отвечающих за повышение пластичности или снижение поглощения атмосферной влаги при хранении. Список ингредиентов указывается производителем в техническом паспорте материала.
Дополнительным параметром, определяющим свойства строительного раствора, является водопотребность. Этот параметр позволяет рассчитать объем воды, необходимый для замеса цементного теста стандартной густоты. При нормальных условиях этот параметр находится в диапазоне 22-28%, введение минеральных добавок увеличивает водопотребность до 37%.
Время твердения и равномерность изменения объема рассчитываются для цементного теста нормальной плотности. Материал хорошего качества начинает твердеть через 45 минут после заливки или нанесения, а полное затвердевание происходит через 10 часов после смешивания цемента и воды. Для достижения стандартных значений в смесь на заводе добавляется гипс двойной вязкости. Для ускорения процесса твердения можно использовать другие добавки для смешивания.
Маркировка бетона

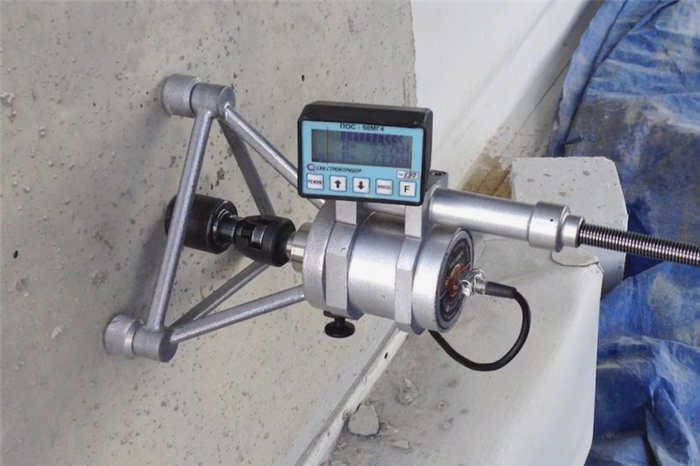

Основными отличительными характеристиками бетона являются его стойкость и прочность на сжатие. Класс по прочности на сжатие обозначается буквой "В", за которой следуют цифры от 3 до 40, а класс по прочности – буквой "М", за которой следуют цифры от 50 до 1000. Это максимальная нагрузка, которую может выдержать бетон. Например, класс М300 означает, что максимальная нагрузка на квадратный сантиметр не может превышать 300 кг.
В частном строительстве наиболее популярны марки М200-М250, бетон М300-М350 может использоваться для фундаментов двухэтажных домов, М400 заливают гораздо реже – для тяжелых зданий на сложных грунтах. Более высокие марки встречаются редко. Более высокие марки используются редко, особенно для тяжелых зданий на сложных грунтах. Область их применения – промышленное строительство и здания с особыми свойствами (колонны зданий, стены затопления, дороги и т.д.).
Соотношение между прочностью бетона и прочностью на сжатие приведено в таблице (используется в частном строительстве).
| В 5 | 65.5 | M 75 |
| B 7.5 | 98.2 | M 100 |
| B 10 | 131.0 | M 150 |
| B 12.5 | 163.7 | M 150 |
| B 15 | 196.5 | M 200 |
| B 20 | 261.9 | M 250 |
| B 22.5 | 294.4 | M 300 |
| B 25 | 327.4 | M 350 |
| B 30 | 392.9 | M 400 |
| B 35 | 458.4 | M 450 |
| B 40 | 523.5 | M 500 |
Коэффициенты бетона для различных классов
Весь спектр и объем качества достигается при использовании одних и тех же материалов, просто в разных количествах. Для достижения требуемых характеристик необходимо строго соблюдать рекомендуемые пропорции.
При строительстве собственного дома вы хотите сделать все как можно лучше, поэтому при изготовлении бетона вы хотите добавить больше цемента: чтобы сделать его прочнее. Этого делать не следует. Возможно, лучше не будет, но хуже может быть. Бетону необходимо определенное количество воды и других ингредиентов, чтобы достичь своей прочности. Если воды слишком мало, а цемента слишком много, частицы бетона не будут достаточно скреплены и могут треснуть или раскрошиться. То же самое относится и к количеству заполнителя. Слишком большое или слишком малое количество заполнителя отрицательно влияет на свойства бетонной смеси.

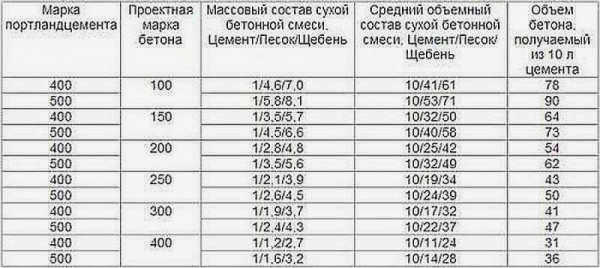

Пропорции бетона обычно выражаются в виде долей. Количество цемента принимается за единицу, а остальные компоненты приводятся по отношению к нему. Данные приведены в таблицах для соответствующих классов, единицы измерения обязательны. В таблице ниже приведены компоненты бетонной смеси.
Как определить необходимые пропорции бетона по этой таблице? Найдите требуемый класс бетона во второй колонке. Например, требуется бетон класса М250. В зависимости от того, будет ли использоваться портландцемент марки М 400 или М 500, выберите одну из двух строк. В третьем столбце указаны пропорции бетона в килограммах: для цемента 400 это 1/2,1/3,9. Это означает, что для получения бетона М 250 к 1 кг портландцемента М 400 нужно добавить 2,1 кг песка и 3,9 кг балласта. Аналогично нужно определить пропорции для бетона М 200 – цифры для него в таблице чуть выше, или бетона М 300 – чуть ниже.
В четвертой колонке указаны объемные доли: все ингредиенты даны из расчета на 10 литров. Подбор их осуществляется аналогичным образом.
Характеристики бетона М300
Эксплуатационные свойства бетонной смеси В22.5 обусловлены наличием высокоплотных заполнителей, химических добавок, точной дозировкой и технологией смешивания.
- высокая прочность, устойчивость к механическим нагрузкам и деформациям;
- устойчивость к агрессивным средам и климатическим факторам;
- возможность бетонирования при отрицательных температурах за счет введения противоморозных добавок;
- высокая водонепроницаемость, устойчивость к проникновению капиллярной влаги в бетонные конструкции;
- Отсутствие трещин, вздутий, обрушений и других дефектов в монолитных конструкциях;
- Отличная обрабатываемость, текучесть смеси, сохранение подвижности не менее 1,5 часов.
Технические и эксплуатационные параметры бетона М300 подтверждаются паспортом, который выдается производителем в соответствии с ГОСТ 26633-2015.
Специальные виды матричного бетона М300
Бетонный раствор марки М300 (В22.5) является матрицей (основой) для производства специальных видов монолитных литых материалов специального назначения. Виды специальных бетонов на основе марки М300:
- фибробетон с повышенной прочностью на изгиб и растяжение;
- жаростойкий, выдерживающий длительное время температуру до +1800 С;
- теплоизоляционный на пористых заполнителях с образованием пустот;
- гидротехнические, с повышенной водонепроницаемостью и гидрофобными свойствами;
- радиационная защита, поглощающая радиоактивность;
- транспортабельный с уменьшенными фракциями крупного заполнителя;
- морозостойкие, выдерживающие резкие перепады температур и экстремально низкие температуры;
- Сульфатостойкий, выдерживающий длительное воздействие морской воды, агрессивных сред; сульфатостойкий, выдерживающий длительное воздействие морской воды, агрессивных сред
Состав специальных бетонных смесей матрицы М300 подбирается в соответствии с проектом сооружения.
