Кислотные покрытые электроды используются для сборки малопрочных конструкций на строительных площадках и в промышленности. Подходят для всех пространственных положений, кроме вертикального вниз. Отлично подходят для сварки на переменном и постоянном токе, но очень "плюются". Подходит для низколегированной стали. Дуга горит стабильно, затраты на расходные материалы минимальны, но прочностные характеристики сварных швов низкие.
Как не ошибиться с выбором и расшифровать правильное обозначение электродов для сварки металлов?
Если вы только начинаете свой путь в сварке, то, скорее всего, столкнетесь с множеством вопросов.
На этом этапе важно понять некоторые основы и узнать, как выбрать диаметр электродов для различных толщин свариваемого металла и как определить правильный сварочный ток для получения качественного шва.
Применяя эти знания, со временем вы будете выполнять работу уверенно.

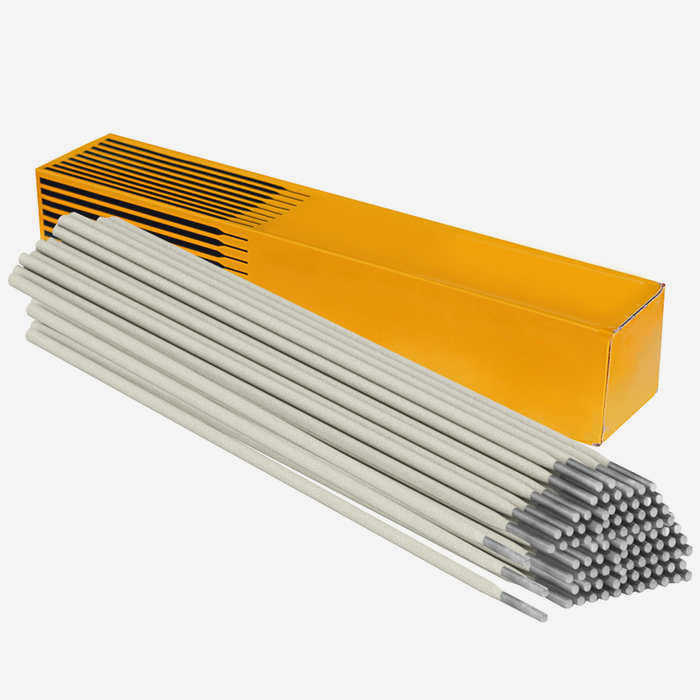

Сварочные электроды: что это такое
Электроды – это то, с чем сталкивается сварщик при сварке, они образуют электронную дугу с металлом, происходит нагрев и формируется сварочный шов. Сам металлический сварочный электрод имеет следующую структуру: металлический сердечник и оболочку.
Маркировка на упаковке электрода очень важна. Они определяют, подходит ли выбранный сварочный материал или нет. Давайте рассмотрим расшифровку маркировки. Обозначение используется в соответствии с ГОСТ 9466. Обозначение имеет вид простой дроби с числителем и знаменателем.
Э50А – это тип электрода, который используется для ручной дуговой сварки. Он определяется в зависимости от свариваемого материала. Для обычных черных, жаропрочных и конструкционных сталей тип берется из ГОСТ 9467.
Число в подстрочном индексе после 'E' указывает на временное сопротивление (σnh). Для швов, сваренных электродами типа Э50, предел прочности на разрыв составляет 50 кгс/мм2.

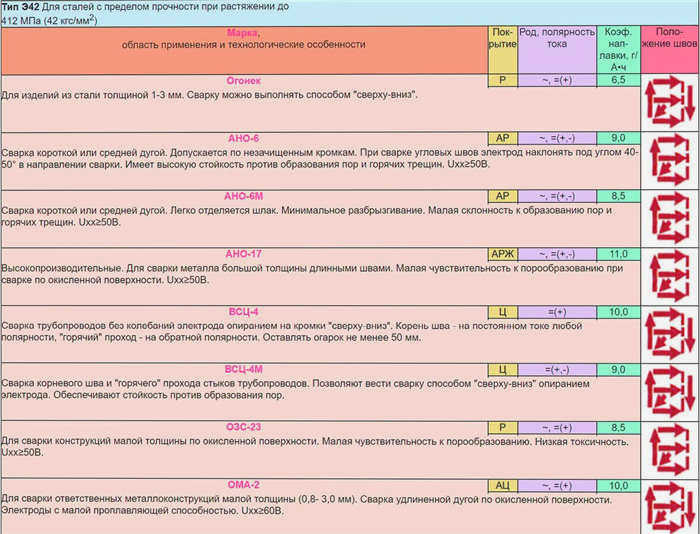

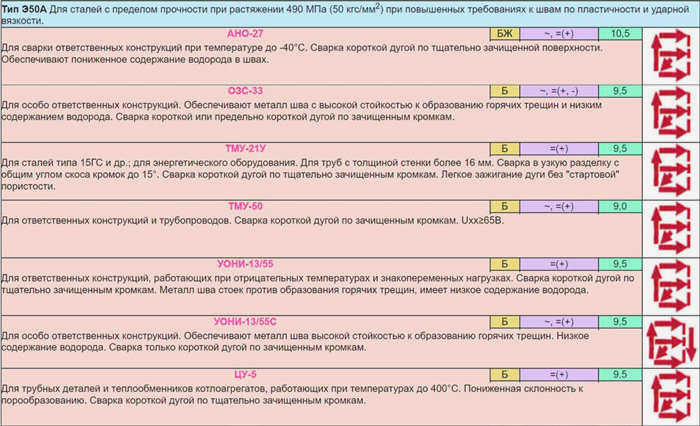

Далее следует марка – "УОНИИ 13/55". Марка указывает на металл, из которого изготовлен стержень электрода. Она выбирается в зависимости от свариваемого металла. Далее приводится список основных марок и их применения.
Снова вернемся к обозначениям. После марки указывается диаметр электрода в миллиметрах – "4,0". После диаметра стоит буква "U" – здесь указывается назначение выбранных электродов.
В этой статье:
- Важность правильного выбора
- Толщина металла
- По типу свариваемого металла
- По типу тока
- По покрытию
- По требованиям к конечной конструкции
- В соответствии с положением в пространстве
Электрод при ручной дуговой сварке выполняет несколько функций. Во-первых, электрическая дуга горит между концом стержня и изделием и расплавляет металлические кромки. Во-вторых, стержень служит в качестве присадочного металла, постепенно расплавляясь и пополняя сварочную ванну. В-третьих, наплавка электрода горит и выделяет защитные газы, препятствующие попаданию воздуха в сварочную ванну.
Если электроды подобраны правильно, дуга будет легко зажигаться, гореть равномерно, а капли расплавленного металла будут разлетаться меньше. Металл шва будет насыщен полезными включениями из стержня и электрода, способствующими повышению прочности и других свойств соединения.
Ошибки в выборе расходного материала влияют как на удобство работы, так и на качество сварного шва. Однако универсального электрода, подходящего для всех задач, не существует. Разработано множество марок расходных материалов, различающихся составом стержня, составом покрытия, пригодностью к типу тока, пространственным положением и предназначенных для узкого применения. Мы рассмотрим, как выбрать электроды для сварки ММА в соответствии со всеми этими параметрами.
Толщина металла
Электроды для ручной дуговой сварки выпускаются различного диаметра. Сечение стержня указывается на упаковке, и опытные сварщики способны определить его на глаз. Толщина покрытого электрода выбирается в зависимости от толщины свариваемых сторон и силы тока. Если толстые заготовки сваривать тонкими электродами, последние будут перегреваться, что приведет к повреждению наплавки, разбрызгиванию жидкого металла и чрезмерному износу электродов. Сварка тонкого металла слишком толстым стержнем будет некачественной, так как электрод будет создавать чрезмерное сопротивление току и не сможет нагреться и проникнуть в заготовку.
Используйте приведенную ниже таблицу для выбора диаметра электрода в зависимости от силы тока и толщины свариваемых заготовок.
| 1-2 | 1,6 | 25-55 |
| 2-3 | 2 | 40-80 |
| 3-4 | 3 | 80-160 |
| 4-6 | 4 | 120-200 |
| 6-8 | 5 | 180-250 |
| 10-20 | 6 | 220-320 |
Обозначение электродов
Маркировка сварочных электродов содержит информацию об их типе, марке, диаметре и других характеристиках:
Сварочные электроды ЛЕЗАНО-21

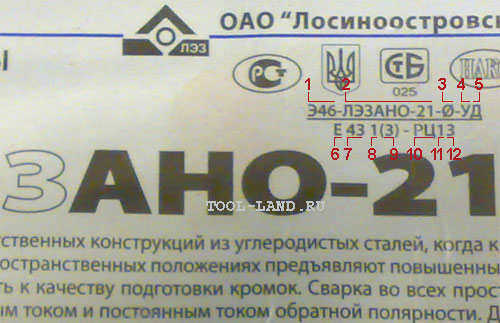

Обозначение сварочных электродов ЛЕЗАНО-21
1 – тип электрода: Э46 – для сварки углеродистых и низколегированных сталей с пределом прочности при разрыве до 46 кгс/мм 2 ;
2 – марка электрода: ЛЕЗАНО-21;
3 – диаметр электрода: указан в другом месте;
4 – назначение электрода: У – для сварки углеродистых и низколегированных сталей с пределом прочности при растяжении до 588 МПа (60 кгс/мм 2 );
5 – коэффициент толщины отставания: Д – толстопокрытый (1,45 6 – международное обозначение покрытого электрода: Е;
7 – предел прочности при растяжении: 43 – 430 МПа (44 кгс/мм 2 );
8 – относительное удлинение: 1 – 20%;
9 – минимальная температура, при которой ударная вязкость металла шва составляет не менее 34 Дж/см2 (3,5 кгс/см2 ): 3 – -20°С;
10 – тип покрытия: RC – рутиловая целлюлоза;
11 – допустимые пространственные положения: 1 – для всех положений;
12 – сварочный ток и напряжение холостого хода: 3 – Сварка на переменном и постоянном токе с обратной полярностью, напряжение холостого хода около 50 В.
Пояснения к обозначениям сварочных электродов АНО-21
1 – тип электрода: Э46 – для сварки углеродистых и низколегированных сталей с прочностью на разрыв до 46 кгс/мм 2 ;
2 – марка электрода: АНО-21;
3 – диаметр электрода: 2,5 мм;
4 – назначение электрода: У – для сварки углеродистых и низколегированных сталей с пределом прочности при растяжении до 588 МПа (60 кгс/мм 2 );
5 – коэффициент толщины отставания: Д – толстопокрытый (1,45 6 – международное обозначение покрытого электрода: Е;
7 – предел прочности при растяжении: 43 – 430 МПа (44 кгс/мм 2 );
8 – относительное удлинение: 0 – менее 20%;
9 – минимальная температура, при которой ударная вязкость металла шва составляет не менее 34 Дж/см2 (3,5 кгс/см2 ): 3 – -20°С;
10 – тип покрытия: Р – рутил;
11 – допустимые пространственные положения: 1 – для всех положений;
12 – сварочный ток и напряжение холостого хода: 1 – Сварка переменным и постоянным током любой полярности, напряжение холостого хода около 50 В.
Пример расшифровки

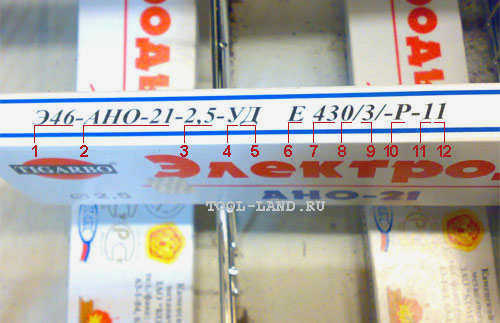

Чтобы дать вам лучшее представление, давайте рассмотрим расшифровку типа электрода на примере АНО-21.
1: Тип электрода (E46, подходит для низколегированной стали с низкой прочностью на разрыв).
2: Марка (АНО-21, в зависимости от ситуации).
3: Диаметр (в нашем случае 2,5 миллиметра).
4: Обозначение (буква "U" означает углеродистую или низколегированную сталь) и т.д.

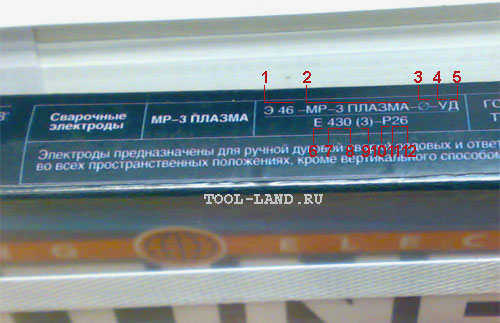

Мы намеренно не закончили расшифровку маркировки, чтобы вы могли сделать это самостоятельно. Выпишите оставшиеся цифры с рисунка на лист бумаги и расшифруйте их. Расшифровка маркировки электродов только на первый взгляд кажется сложной, на самом деле вам достаточно один раз сделать это самостоятельно, чтобы понять всю суть. Вы можете взять несколько разных комплектов электродов и самостоятельно разработать всю расшифровку, чтобы попрактиковаться.
Вместо резюме
Теперь вы знаете, что означают буквы и цифры в обозначениях типов электродов. Для новичков обозначение сварочных электродов часто кажется запутанным и непонятным, но мы надеемся, что нам удалось все подробно объяснить. Обозначения значительно облегчают выбор электродов для ручной дуговой сварки. Увидев само название, вы будете знать все свойства электрода. Оставляйте свои комментарии и делитесь этой статьей в социальных сетях. Удачи!
