Все типы SMD светодиодов их характеристики и маркировка

Сверхъяркие светодиоды, изобретенные сравнительно недавно, уже прочно вошли в нашу жизнь. Компактные и экономичные, они успешно используются как в переносных светильниках, так и в стационарных системах освещения и подсветки. Особой популярностью в последние годы пользуются эффективные и компактные smd-светодиоды, о которых мы сегодня и поговорим. Прочитав эту статью, вы узнаете, почему они так названы, чем отличаются и где их можно встретить.

Особенности SMD-светодиодов

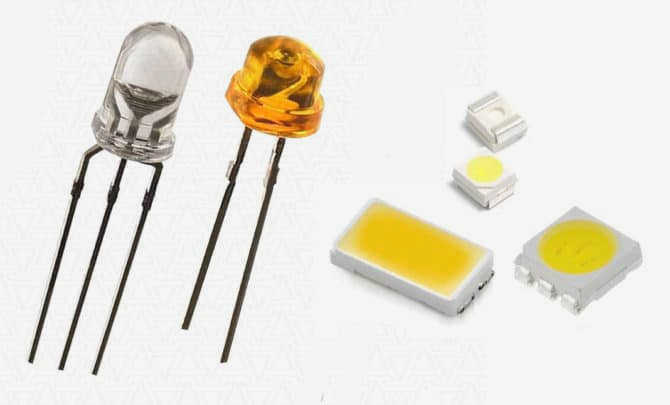

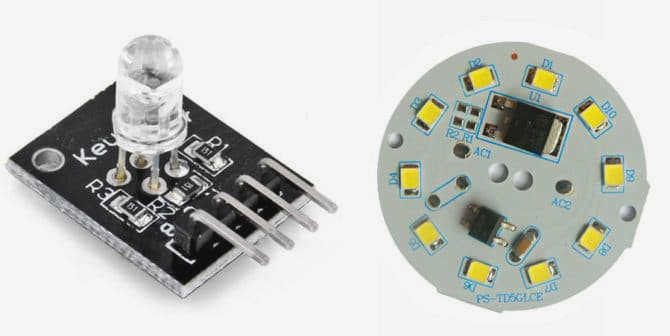

Основное визуально заметное отличие SMD-светодиодов от обычных светодиодов заключается в конструкции их корпуса:

В то время как обычные диоды имеют достаточно длинные выводы, чтобы монтироваться через отверстия в плате, их smd-аналоги имеют лишь небольшие контактные поля (плоские выводы) и монтируются непосредственно на плату.

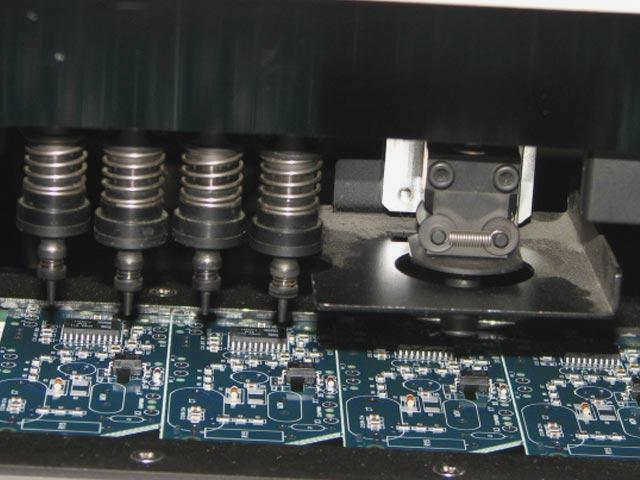

Такой способ монтажа называется поверхностным, отсюда и название светодиода: smd (Surface Mount Device). Этот метод монтажа является самым простым и может быть передан на аутсорсинг роботам.

Он также позволяет эффективно отводить тепло от кристалла благодаря очень коротким, но относительно объемным выводам и тому факту, что устройство лежит на печатной плате почти плоско. Несмотря на свою энергоэффективность, сверхъяркие диоды все же нагреваются во время работы. Эта особенность конструкции позволила производить очень маленькие, но эффективные smd-светодиоды, требующие хорошего теплоотвода.

Сегодня мировая промышленность выпускает множество типов smd-светодиодов, различающихся по размерам и электрическим характеристикам.

Как расшифровать маркировку

Светодиод SMD маркируется набором цифр и букв. Буквы указывают на тип диода, а четыре цифры рядом с ними – на размер корпуса, который измеряется в миллиметрах. Например, SMD 5630 расшифровывается следующим образом:

• SMD . – это тип светодиода, обозначающий поверхностный монтаж на печатную плату, то есть без пайки в сквозные отверстия;
• 5630 – размер корпуса 5,6×3,0 мм.

Другие технические подробности можно найти в технической документации, поставляемой вместе со светодиодом.

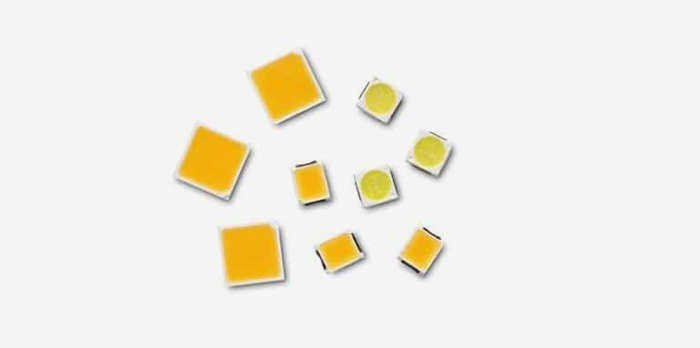

Варианты SMD

В зависимости от размеров изделия, количества полупроводников, силы светового потока и числа кристаллов SMD делятся на несколько типов. Рассмотрим основные из них.

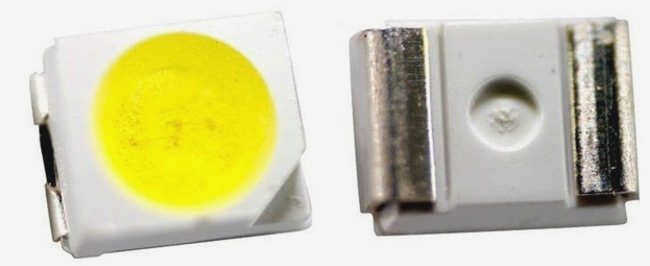

3528 – самый популярный

SMD 3528 могут иметь один или три кристалла одновременно. С одним полупроводниковым кристаллом светодиод излучает один цвет. Поликристаллическая версия дает RGB-эффект, это так называемые RGB-светодиоды.

Чтобы защитить их от воздействия элементов и улучшить цветопередачу, верхняя часть диода покрыта прозрачной полимерной смолой.

Благодаря компактности, способности светить в диапазоне RGB и низкой стоимости, они широко используются в световых полосах для создания элементов будущего домашнего интерьера, создания недорогих ламп и фонарей.

Основные технические характеристики включают

• размер корпуса – 3,5х2,8 мм;
• количество кристаллов – 1 или 3;
• потребляемая мощность – 0,06 или 0,2 Вт
• световой поток – 0,6-5 лм;
• световой угол – 120⁰ – 140⁰.

Кстати, на этих светодиодах смонтирована одна из самых популярных в мире светодиодных лент SMD 3528.

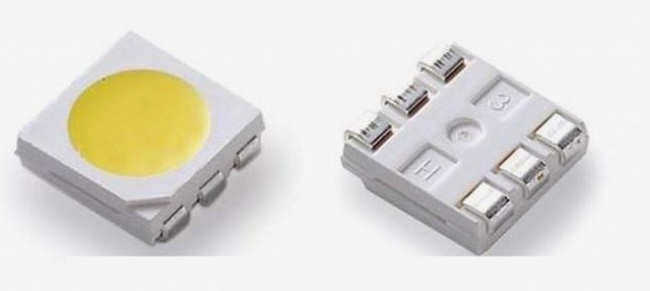

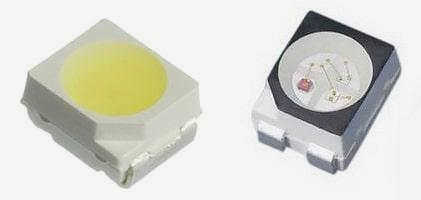

5050 – второй по популярности

Светодиод SMD 5050 выпускается в трех- или четырехчиповом исполнении. Лучшая цветопередача достигается за счет покрытия светодиода силиконом, который содержит люминофор. Когда кристаллы соединены параллельно, он излучает достаточно яркий, холодный белый свет. При последовательном соединении они работают в диапазонах RGB и RGBW.

Высокая эффективность излучения, возможность изменения цветовой температуры и работа в диапазонах RGB и RGBW позволили использовать этот тип светильников не только как декоративный элемент для подсветки потолка, но и как основной источник света.

Этикетка Cree

Компания Cree специализируется на производстве мощных светодиодов, и они маркируются следующим образом: SSSCCC-BD-0000-NNNN

• Первые три цифры (SSS) указывают на серию, например, XPG для серии XP-G;
• Вторые три цифры (CCC) имеют цветовую кодировку с соответствующими цветовыми сокращениями на английском языке:

• WHT – белый;
• ROY – королевский (светло) синий;
• RED – красный;
• AMB – оранжевый;
• GRN – зеленый;
• BLU – синий;
• HEW означает высокоэффективный белый;
• BWT – белый второго поколения (относится ко второму поколению белых светодиодов, напр. если серия XP-G обозначалась XPGWHT…, серия XP-G2 будет обозначаться XPGBWT…);

• 01 – белый для наружного освещения;
• B1 – CRI min 70 (индекс цветопередачи не менее 70);
• L1 – стандартный (типовой) CRI – зависит от конкретной модели светодиода и его цветовой температуры;
• H1 – CRI мин 80;
• P1 – CRI min 85;
• U1 – CRI min 90;

Возьмем, к примеру, светодиод марки Cree XP-E2 с маркировкой XPEBWT-H1-0000-00AE7. Используя описание, мы можем сказать, что обозначение гласит следующее: led XP-E2 имеет индекс цветопередачи 80, цветовую температуру 4300К, световой поток = 87,4 Лм при 350 мА.

Для закрепления материала рекомендуем посмотреть тематическое видео, в котором автор объясняет обозначения светодиодов CREE XM-L T6, XM-L2 U2 или XP-E Q5.

Маркировка Samsung

Во времена расцвета индустрии светодиодов компания была лидером производства и занимала ведущее положение на рынке. Сегодня Samsung потеряла позиции, но остается на рынке, поскольку зарекомендовала себя как компания, выпускающая высококачественную продукцию. Обозначение состоит из 18 символов:

• 1, 2 – буквы SP, означающие "Samsung Package". – это значение является фиксированным и не меняется;
• 3 – мощность светодиода имеет два общепринятых значения: H (high) – высокая, M (middle) – средняя, в редких случаях на этом месте может стоять другой символ: B – для светодиодов подсветки, F – для вспышек фотоаппаратов и т.д;
• 4, 5 – цвет излучаемого света: WH (white) – белый;
• 6 – версия продукта (кодируется буквой);
• 7, 8 – обозначение изделия;
• 9 – тип линзы D (dome) – куполообразная;
• 10 – мощность в ваттах, в нашем случае – 3W;
• 11 – запас хода;
• 12 – индекс цветопередачи CRI: 1 – мин 68, 3 – мин 70, 4 – мин 75, 5 – мин 80, 7 – мин 90;

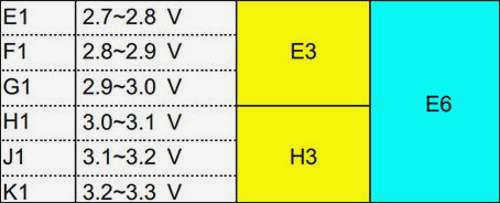

• 13, 14 – прямое падение напряжения, значения кодируются буквой и цифрой в соответствии с таблицей, приведенной на рисунке;

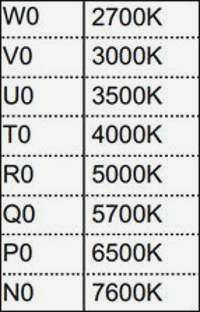

• 15, 16 – коррелированная световая температура CCT, значения кодируются в соответствии с таблицей, приведенной на рисунке;

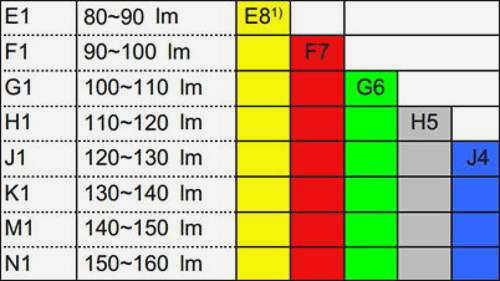

• 17,18 – номинальный световой поток, цветовая кодировка в соответствии с фотографией ниже;

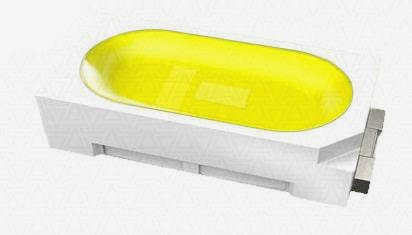

SMD 5630

Предыдущие типоразмеры имели квадратную или похожую форму. Однако с точки зрения эффективности рассеивания тепла предпочтительным является соотношение формы корпуса SMD-светодиода, близкое к 2:1. Как только этот факт был установлен исследователями, производители SMD-светодиодов начали разрабатывать размеры с таким соотношением. Люминофор в таких светодиодах занимает почти всю переднюю поверхность, что обеспечивает более мягкий свет. Большие контактные поля, гладкая нижняя поверхность и наличие (по желанию) специальной дополнительной площадки для отвода тепла увеличивают потребляемую мощность до 0,3 Вт.

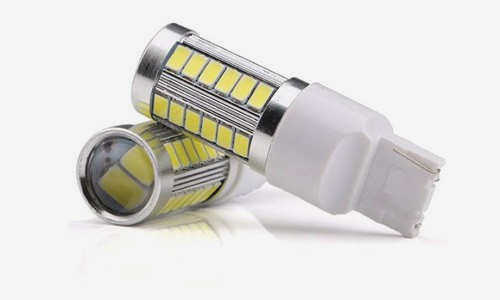

Светодиоды SMD 5630 широко используются в ретрофитных лампах

SMD 5630 использует только один чип, но имеет четыре контактные площадки, что улучшает тепловой контакт и прижим. Последняя особенность делает SMD 5630 идеальными для использования в лампах "кукурузного типа", где светодиоды устанавливаются на поверхность корпуса лампы. Еще одна область применения SMD 5630 – мощное ленточное освещение.

SMD 5730

Относительно современный размер. По сравнению с SMD 5630 он немного больше и имеет только два вывода. Выходная мощность достигает 0,5 Вт или даже 1 Вт, в зависимости от исполнения. Световой поток составляет 100-130 лм/Вт. Все это благодаря размещению светодиода на металлической подложке, которая находится в непосредственном контакте с платой с нижней стороны корпуса.

Наиболее распространенные размеры светодиодов SMD

Потребляемая мощность, макс. Вт
