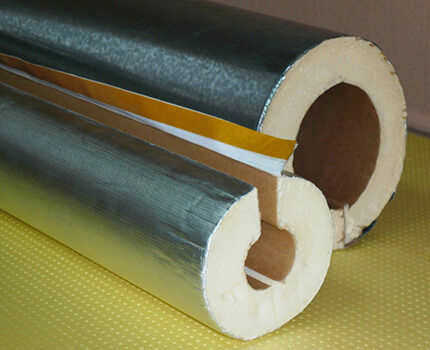

Наличие структурного шва в цилиндрических изоляторах на основе стекловаты позволяет легко установить изделие на водопроводную трубу
Изоляция водопровода в земле: принципы изоляции внешних ответвлений
Внешняя часть стационарной системы водоснабжения в частном доме обычно располагается в земле. Таким образом, она не занимает места на участке и защищена от механических воздействий. Однако ее также необходимо защищать от низких температур в периоды заморозков. Что можно сделать, чтобы избежать засорения трубопровода зимой?
Чтобы обеспечить бесперебойное водоснабжение зимой, водопроводные трубы в земле необходимо утеплить. Мы покажем вам, как защитить трубы в земле от проникновения мороза. Проверенные решения этой проблемы подробно описаны в следующей статье.
Принципы строительства подземных водопроводов
Замерзание подземных водопроводных труб происходит при достижении грунтом температуры ниже нуля. Одним из способов предотвращения этой проблемы является прокладка труб на такой глубине, где отрицательные температуры недостижимы.
Если это требование не выполняется, необходимо принять другие меры для решения проблемы бесперебойного водоснабжения.
Фотогалерея
Фото из
Водопроводная труба, проложенная в земле, должна быть утеплена, если она проложена выше уровня сезонного промерзания. Участок от точки промерзания до подачи воды в отапливаемые помещения должен быть обязательно изолирован.
Для прокладки трубопроводов выше уровня промерзания выпускаются готовые системы теплоизоляции с гофрированной гидроизоляционной оболочкой.

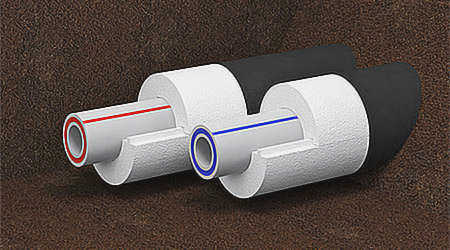

Для прокладки подземных водопроводов выпускаются трубы с наружным защитным слоем из пенополиуретана для защиты системы от замерзания и труб от коррозии
Теплоизоляционное покрытие из вспененного пластика допустимо. Однако оно должно иметь прочный и достаточно надежный внешний гидроизоляционный слой, так как пенопласт способен впитывать и пропускать воду через поры
Напыляемый пенополиуретан прекрасно справляется с задачами гидроизоляции и теплоизоляции и может использоваться после монтажа водопроводных труб.
При изоляции подземных водопроводов теплоизоляцией, способной поглощать воду, прокладка допускается только в каналах или защитных кожухах
если весь водопровод прокладывается выше уровня сезонного промерзания, он должен быть полностью изолирован от места забора воды до места ввода в обогреваемое помещение
используются сборные воздуховоды, листовая сталь, рубероид или трубы большего диаметра для изоляции труб гигроскопичным материалом.
Глубина изоляции водопроводных труб
Готовая изолированная система труб
Покрытие труб пенополиуретаном
Пенополиуретановое покрытие теплоизоляции
Симбиоз тепло- и гидроизоляции
Укладка изолированных труб в кессон
Теплоизоляция на выходе из кессона
Различные варианты теплоизоляционной оболочки
Общие правила и нормы

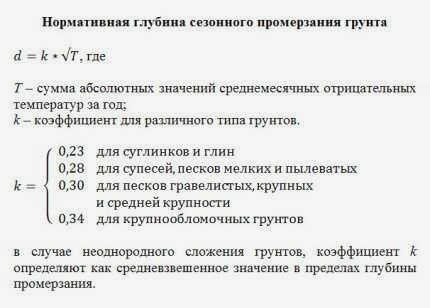

Согласно пункту 11.40 кодекса СП 31.13330.2012, глубина заложения труб должна быть на 0,5 метра больше расчетной глубины проникновения нулевой температуры в грунт. Это необходимо для того, чтобы избежать образования ледяных заторов в трубопроводе и разрыва труб в местах кристаллизации воды, которая при замерзании увеличивается в объеме.
Требования к тепловой изоляции труб отопления
Технические требования к теплоизоляции труб изложены в правилах 61.13330. В процессе эксплуатации он подвергается всевозможным воздействиям – механическим, химическим, термическим, влажным – поэтому он должен быть не только энергоэффективным, но и надежным, долговечным и безопасным.
Характеристики материалов, которые учитываются при выборе:
- Теплопроводность, плотность – определяет толщину изоляционного слоя, нагрузку на трубу и ее опоры.
- Термостойкость – определяет стабильность исходных свойств при контакте с горячей поверхностью.
- Гибкость и прочность на сжатие – отвечают за стабильность формы и структуры в оболочке, укладку в грунт.
- Водостойкость – препятствует водопоглощению, сохраняет теплоизоляционные свойства.
- Биологическая стойкость, устойчивость к агрессивным средам – важны для длительной эксплуатации.
- Воспламеняемость, содержание вредных веществ – должны соответствовать санитарно-гигиеническим требованиям, нормам пожарной безопасности.
С практической точки зрения важно, чтобы монтаж был простым и понятным. Это экономит время и дополнительные затраты на монтажные материалы.
Функции изоляционных материалов
Трубы отопления изолируются во всех типах установок – подземных и наземных на улице, в технических помещениях жилых домов, частных домов, промышленных зданий, общественных зданий. Задачи материалов и конструкций не зависят от расположения коммуникаций.
Тепловая изоляция труб отопления должна
- Поддерживать температуру теплоносителя для обеспечения комфорта в жилых, рабочих помещениях.
- Снижать теплопотери в трубопроводе, поддерживать их на приемлемом уровне, уменьшать расход топлива или энергии.
- Обеспечивать безопасность при контакте с поверхностью, так как температура горячей воды в трубах достигает 1050С.
- Защита системы от мороза, коррозии, деформации, повреждений и продление срока ее службы без обслуживания.
Правильно подобранная и установленная изоляция будет выполнять все свои функции на протяжении всего проектного срока службы.
Функции изоляционного материала
Эффективные изоляционные материалы для водопроводных труб должны решать одновременно несколько задач.
- Они защищают металлическую поверхность трубы от конденсата, который приводит к сырости и коррозии.
- Предотвращают замерзание воды в трубах, снижение пропускной способности, образование ледяных заторов во время перебоев в подаче.
- Предотвращает повреждение трубы из-за мороза, деформации грунта, температурных напряжений при укладке в грунт.
Правильная изоляция водопроводных труб обеспечивает бесперебойную, длительную эксплуатацию без затрат на ремонт в течение срока, сопоставимого со сроком службы самой трубы.
Виды теплоизоляции для водопроводных труб: преимущества и недостатки
Хорошая теплоизоляция для водопроводных труб решает все проблемы, долговечна, экономична и проста в установке, что ведет к дополнительному снижению затрат. Материалы различаются по структуре, формату, свойствам и цене.
Минеральная вата

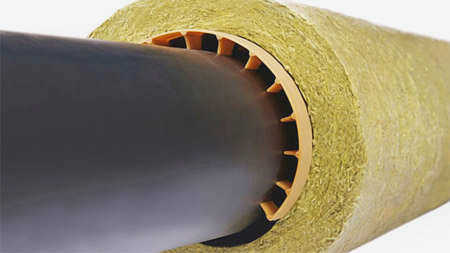

Минераловатные решения в виде цилиндрических, скрепленных скобами/ламелями матов относительно недороги, но недолговечны и неэффективны. Волокнистые материалы с открытой структурой диффундируют водяной пар из окружающего воздуха и становятся очень влажными. Они теряют свои изоляционные свойства, а трубы ржавеют из-за постоянного попадания влаги.
Влага от капающей воды в наземных и подземных установках и конденсат можно предотвратить путем установки пароизоляции – влагоизоляционного слоя. Это увеличивает общую стоимость изоляции водопроводных труб и усложняет ее монтаж.
- Низкая теплопроводность 0,04 Вт/м*К.
- Невоспламеняемость.
- Доступная стоимость.
- Высокое водопоглощение, проницаемость водяного пара.
- Слеживание, смачивание, быстрая потеря свойств.
- Необходимость укрывного слоя, пароизоляции, монтажа с помощью бандажей, стяжек, проволоки.
Полистирол
Легкая изоляция водопроводных труб экструдированным пенополистиролом обеспечивает хорошую защиту от мороза благодаря теплоизоляционным свойствам материала. Закрытая ячеистая структура предотвращает проникновение влаги в материал и в трубу.
Жесткие пенопласты выпускаются в форматах полуцилиндров и плит. Они подходят для изоляции траншей при прокладке труб на глубине промерзшей почвы, защищая от деформации, вызванной силами морозной волны. Плиты используются в качестве подложки, для покрытия траншей, для создания теплозащитного короба. Полуцилиндры устанавливаются на трубы; они не подходят для изоляции сложных поверхностей из-за недостаточной гибкости.
Сборка
Удобнее работать с готовыми формами изоляции канализационных труб 110. Это так называемая скорлупа. Она может состоять более чем из двух частей. Края формируются прямоугольно, с выступом внахлест или с шипом и пазом. Существуют также образцы с углублением для греющего кабеля.
В этом случае необходимо выбрать подходящий внутренний диаметр для изделия, имеющего продольный разрез. Другими словами, изоляция труб наружной канализации осуществляется путем нанесения теплоизоляционной оболочки. Затем она просто фиксируется скотчем, хомутами или скобами, приклеивается или оборачивается дополнительной влагоизоляцией.
Формованная изоляция изготавливается из следующих материалов
- вспененный полистирол
- пенополистирол
- пенополиуретан
- пенополиэтилен
- вспененный каучук.
Рулонная минеральная вата оборачивается вокруг дренажного канала без образования нахлеста, но с плотным прилеганием между краями. Такой подход подходит для крупномасштабных проектов из-за относительно низкой стоимости материала. В частном секторе удобнее работать с рубашками, покрытыми металлом.
С первого взгляда
Трубы наружной канализации не всегда нужно изолировать.
Существует всего три метода изоляции канализационных труб: заглубление ниже уровня промерзания, использование греющего кабеля или изоляция с помощью рулонных или формованных материалов.
Минеральная вата, керамзит и группа продуктов из вспененных полимеров отвечают условиям применения.
Удобнее работать с изоляционными материалами, выполненными в виде оболочки.
Греющий кабель подходит для регионов с сильными морозами.
Котлованы засыпаются керамзитом.
