Мауэрлат для скатной крыши: создание подходящего основания для стропильной системы

Мауэрлат является основанием для стропильной системы. Срок службы всей крыши зависит от того, насколько прочным является этот элемент и насколько хорошо он закреплен и соединен со стропилами. Итак, что такое мауэрлат для скатной крыши, из чего он состоит, как его установить на кирпичной стене, стене из деревянного каркаса и стене из водоотталкивающего газобетона? Каковы возможные подводные камни и каких ошибок следует избегать? Чтобы ответить на эти вопросы, мы подготовили для вас эту полезную статью.

Кстати, если вы слышали от строителей или знакомого прораба, то слово "мурлат" – это то же самое, что и "мауэрлат", только в разговорной речи. Вот об этом мы и поговорим.

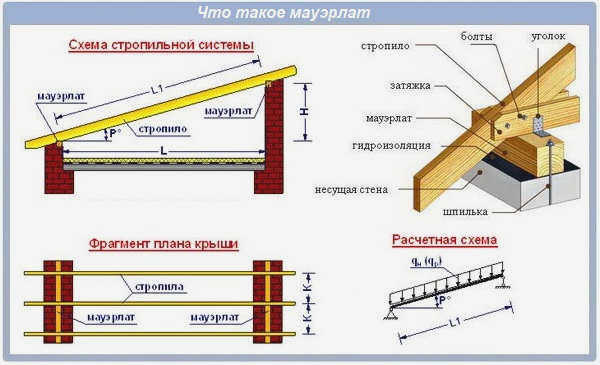

Что такое мауэрлат?

Мауэрлат – это устойчивая конструкция, которая укладывается по периметру стен и служит основанием для крепления стропил. Основное назначение мауэрлата – максимально равномерно распределить нагрузку на свесы крыши и прочно закрепить крышу в общей конструкции дома. Другими словами, это связующее звено между стенами и крышей.

Основная задача meuerlata – минимизировать так называемую "парусность" крыши, то есть ее способность сдуваться при порывистом ветре.

Почему же, если это так важно, крыши нет вообще? Да, такая практика существует. Стропила просто крепятся к балкам перекрытия, если они достаточно прочные. В этом случае вся концентрированная нагрузка от крыши передается на стропила, тогда как при использовании мауэрлата нагрузка распределяется по всем стенам. Какое решение лучше и безопаснее?

Что такое мансардный этаж и зачем он нужен?

Стропильная ферма – это несущий элемент стропильной системы, который принимает нагрузку от стропил и передает ее через стены на фундамент. В деревянных домах ее называют балочной или стропильной, поскольку роль несущей конструкции часто выполняет верхний ярус здания. Иногда от строителей можно также услышать искаженное "мурлат" – сленговое название, обычно используемое жителями южных регионов.

Монтаж стропильной системы начинается с укладки мауэрлата, который служит основанием для стропил. Жесткое крепление мауэрлата к стенам преобразует точечную нагрузку стропил в распределенную. В результате значительный вес крыши распределяется по всей верхней поверхности стены, а не только в нескольких местах. На фотографии ниже хорошо видна мауэрлатная решетка: что это такое и как она работает.

Зачем нужен мауэрлат

Прочитав определение того, что такое мауэрлат в строительстве крыши, можно сразу же назвать основную задачу, которую выполняет этот элемент стропильной системы. Это Сбор точечной нагрузки со стропил и ее равномерное распределение по всей длине стен дома. Распределение нагрузки – не единственная функция крыши.

Фактически, мауэрлат соединяет стропила между собой.. Это особенно важно в навесной стропильной системе без конька. Без мауэрлата каркас крыши просто распадется на несколько треугольников, работающих по отдельности. Со всеми вытекающими последствиями в виде низкой прочности и устойчивости конструкции.

Третья функция мауэрлата заключается в следующем Крепление крыши дома и сопротивление ветровым нагрузкам. Воздушные потоки, которые передаются стене дома, поднимаются и создают силу, которая поднимает или опрокидывает крышу, в зависимости от формы и угла наклона крыши. Мауэрлат предотвращает расшатывание крыши, связывая ее в единую систему со стенами дома.

Крепление мауэрлата к стенам

Мауэрлат должен быть установлен в середине или близко к внутреннему краю стены. Перед установкой на конечную поверхность стены следует уложить стандартный рубероид или аналогичный гидроизоляционный материал, например, стеклоизол. Это предотвратит впитывание древесиной влаги из стен дома.

Способ крепления рейки зависит от материала стены:

1. Если стены выполнены из хрупких материалов: блоков ячеистого бетона (газобетона, ячеистого бетона), шлакоблоков, булыжников, то мауэрлат крепится к арматуре.
2. Для кирпичных и бетонных стен мауэрлат крепится напрямую.

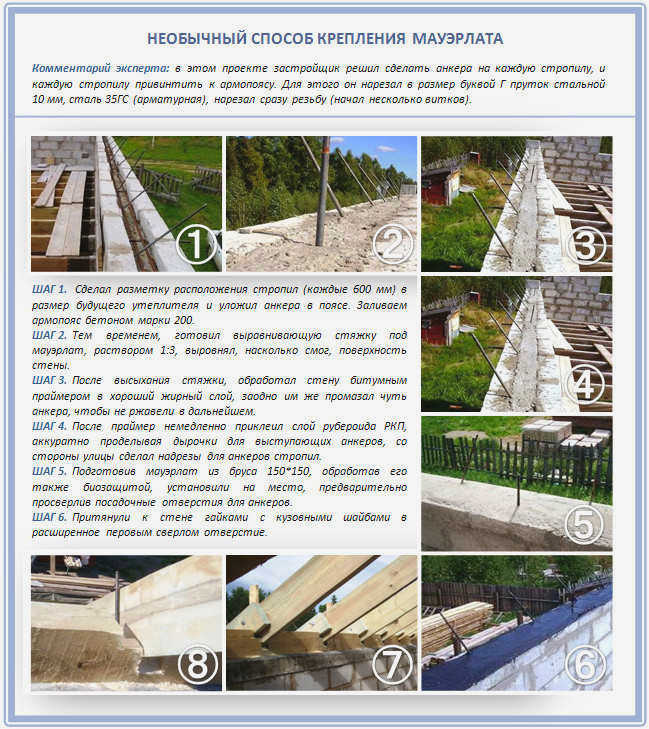

В видеоролике показан один из способов монтажа мауэрлата:

Для стен с высокой расчетной нагрузкой колонна может быть отлита и на кирпичных и растворных стенах.

Крепление обрешетки к кирпичным и бетонным стенам

Существует множество способов крепления ферм к стенам – есть по крайней мере пять популярных методов:

• Крепление с помощью анкеров;
• Заклинивание;
• крепление к закладным деталям
• Крепление к деревянным закладным деталям;
• связывание проволокой.

Независимо от метода, количество крепежных элементов должно быть равно или больше количества стропил. Меандр крепится через равные промежутки по всей длине.

Крепление мееролата анкерными болтами

Самый простой и быстрый способ крепления. Меандр крыши прикладывается к стене и выравнивается. Просверлите отверстия в несущей балке и в стене под ней с помощью ударной дрели. В отверстие в стене вбивается распорка, после чего меандр крепится шурупом. Анкерное крепление очень надежно, но шуруп должен глубоко войти в стену.

Клиновой метод крепления

Еще один простой метод крепления фермы, но подходит только для относительно небольших домов, которые имеют большую ширину и длину:

Преимущества крыши дома без луговой кровли

Крыша без луговой кровли – спорная конструкция, имеющая всего три преимущества:

1. Экономия на покупке пиломатериалов. Стропильная ферма обычно изготавливается из довольно дорогого пиломатериала размером 150×150 мм или 200×200 мм. Отказ от фермы позволяет сэкономить на покупке этого пиломатериала.
2. Снижение нагрузки на стены. Брус с большим сечением имеет большой вес. Обычно это не критично, но если строительство ведется на сложных грунтах, отказ от использования мауэрлата может обеспечить достаточное снижение веса всей конструкции, чтобы выбрать более дешевый тип фундамента.
3. Отсутствие проблем с доступностью. Не во всех регионах России есть доступ к полному ассортименту пиломатериалов хорошего качества. Это особенно актуально для досок и балок большого сечения и длины. Это может привести к ситуации, когда луч достаточного качества для использования в качестве мауэранта должен подаваться издалека.

Если эти преимущества кажутся вам "слабыми", то это не так. Поэтому стоит тщательно обдумать свое решение – экономия на крыше без мауэрлата может вернуться сторицей, учитывая недостатки такой конструкции.

Недостатки конструкции

Первым и основным недостатком бесстоечной крыши является чрезвычайная сложность монтажа стропильной системы. Только представьте себе, с какой точностью нужно установить крепеж: стропила обычно изготавливаются из доски толщиной 50 мм, а стандартный диаметр шпилек составляет 14 мм. Чтобы обеспечить надежность установки, крепеж должен входить в доску на расстоянии не менее 15 мм от доски, т.е. почти посередине доски: 50 – 14 – 15×2 = 6 мм.

Повторим, что точность установки дюбелей составляет ±6 мм! Для установки соединителя таким способом требуется высочайший уровень мастерства, поэтому сделать крышу без мауэрлата своими руками не получится – придется привлекать специалиста.

Вторым недостатком является невозможность использовать консольные стропила.. Классическая и простая конструкция крыши с коньком на стропилах и опирающимися на него стропилами для крыш без мауэрлатов невозможна.

Третий способ Третий способ – усложнение стропильной системы.. Во-первых, между стропилами с одной стороны необходимы распорки. Во-вторых, только распорками можно компенсировать прогиб стропил. Опирать их на подкосы невозможно.

Четвертый недостаток заключается в том, что использование закрытого армирования является обязательным в случае крыши без стропильной фермы. Однако, как правило, в стандартной скатной крыше арматуру необходимо заливать только на стенах, параллельных карнизу.

Размеры

Согласно СНиП, мауэрлатная балка должна иметь определенную толщину. В данном случае речь идет о сечении 100х100 мм для деревянной заготовки. Считается, что эти средние параметры обеспечат достаточную надежность в контексте крепления кровельной конструкции к стенам дома и любого другого строения. На практике многие опытные мастера предпочитают использовать брус 100х150 и 150х150. Следует подчеркнуть следующие требования к используемому материалу.

• Независимо от размера, необходимо, чтобы древесина была обработана качественным антисептиком. Важно помнить, что речь идет не только о срезах.
• Если размеры используемых пиломатериалов не соответствуют размерам здания и конструкции крыши, требуется качественная стыковка. Если вы хотите соединить отдельные доски, используйте так называемое простое соединение "шпунт-паз".
• Балки, независимо от их типа, следует укладывать по всей поверхности стены.

Прежде всего, важно помнить о негативных последствиях попытки уменьшить размер (сечение) колонны. Опыт показывает, что такое уменьшение отрицательно сказывается на надежности всей конструкции крыши. В частности, такая ослабленная крыша будет менее способна противостоять суровым погодным условиям.

Расчеты

Ключевым параметром для определения количества бруса, досок или металлических профилей, необходимых для основания крыши, является длина стен здания, над которым будет возводиться крыша. На практике для расчета периметра используется простая формула: P = 2* (a + b). В данном случае "a" и "b" представляют собой длину стен.

Длина стандартного пиломатериала составляет 6 м. Это означает, что, например, для конструкции 6х4 м потребуется 4 колонных балки. В то же время отдельные элементы можно комбинировать по мере необходимости. В таких случаях важно правильно и в нужном месте установить замок.

Ширина таких швов также должна быть учтена при расчете материалов.

В дополнение ко всему вышесказанному следует выделить следующие расчеты.

• Определение объема необходимых материалов по простой формуле: V = S*L, где "V", "S" и "L" соответствуют требуемому размеру, площади и длине.
• Определение плотности. Ключевым моментом здесь является процентное содержание влаги. Чем выше процент, тем плотнее и, следовательно, тяжелее будет материал.
• Расчет веса, который может быть найден из объема материала и его плотности. Известна следующая формула: m = V*r, где m – вес бруса или досок для косилки, V – их объем, а r – плотность материала.

При выборе материалов для основания крыши важно обратить внимание на сечение бруса или досок, в зависимости от выбранной формы будущего элемента конструкции крыши. При определении необходимого объема следует помнить, что для описанных выше целей чаще всего используется квадратный участок древесины размером 150х100 мм. Для хвойных пород размеры обычно увеличиваются до 150×150 мм.

Инструкция по укладке лицевой рамки

Последовательность работ следующая:

1. Брус укладывается по периметру здания. Если длина отдельных кусков меньше длины стены, они соединяются вместе. Гидроизоляционный материал укладывается непосредственно под брус.

2. Проверяется правильность "геометрии". Для этого проверяется равенство длин диагоналей. Не следует пренебрегать этим этапом – неточность в несколько сантиметров чревата некачественным монтажом стропильной системы. В этом случае ремонт крыши неизбежен.

Совет. Самый простой способ проверки – использовать веревку или леску. В этом случае нет необходимости измерять расстояние. Просто определите длину диагонали и сравните ее с другой диагональю.

3. Прикрепите углы меандра друг к другу.

4. Прикрепите опоры крыши с помощью проволоки или дюбелей. При креплении дюбелями предварительно просверлите отверстия в деталях меандра. Затягивание должно происходить в 2 этапа.

Мейерлат – это основа крыши. Каждый, кто строит дом своими руками, должен ответственно подходить к его ремонту. В противном случае крышу придется ремонтировать на следующий сезон после монтажа.

Получается, что мауэрлат. Почему так происходит?

В настоящее время те, кто строит дом своими руками, и те, кто нанимает строителей, возводят два основных вида стен: кирпичные (монолитные, из блоков) и деревянные.

Поскольку способы установки и крепления мауэрлата на этих типах стен разные, то и причины его появления тоже разные. Начнем с деревянных стен.

Деревянные стены крепятся к меуэрлаге с помощью болтов или нагелей. Причин их смещения может быть только две:

• Неправильный выбор диаметра и состава материала;
• Нарушение технологии крепления.

В первом случае, особенно при строительстве домов, используется проволока или дюбель меньшего диаметра, чем необходимо. Другой причиной может быть использование проволоки или дюбелей, изготовленных из материалов с худшими свойствами.

Во втором случае причиной проблемы является простая небрежность и неопытность подрядчика.

В домах со стенами из кирпича, блоков или подобных материалов ситуация иная.

Основной причиной того, что мауэрлат начал откалываться, является отсутствие бронированной перемычки. К сожалению, некоторые люди, называющие себя кровельщиками, не хотят проводить работы по устройству армирующего слоя. Их логика проста – работа утомительная и нерентабельная. Кроме того, после заливки арматуры необходимо сделать паузу и подождать, пока она затвердеет.

Не желая выполнять работу, необходимую для прочности конструкции крыши, такие кровельщики придумывают более быстрые способы крепления мауэрлата (например, с помощью дюбелей) и ловко убеждают заказчиков в своей правоте.

К сожалению, некоторые клиенты с ними соглашаются. И буквально через год мауэрлат на их домах начинает подниматься и отходить от стены.

Как это можно исправить?

К сожалению, это тот случай, когда полумерами не обойтись.
