Мауэрлат для двускатной крыши

• Уложите несколько слоев влагоизоляционного материала (обычно несколько слоев рубероида) на несущие стены.
• Сверху закрепите мауэрлат с помощью анкеров. Это тяжелая балка, на которую будут опираться и крепиться стропила. Сверху на нее укладывается обод, который также будет служить потолочной балкой. Обычно для мауэрлата выбирают брус 120 x 120 или 150 x 150 мм.

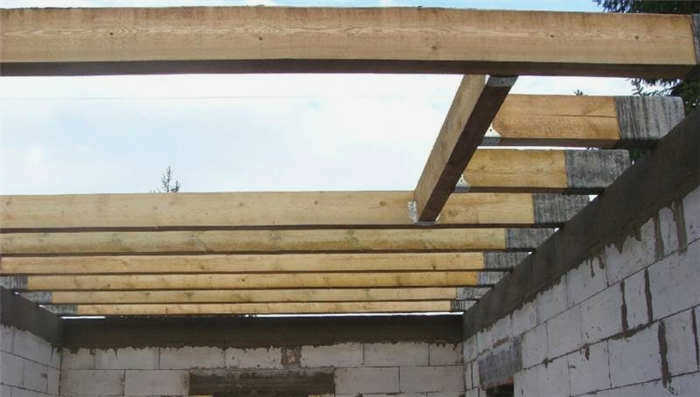

• Затем балки чердачного перекрытия укладываются на расстоянии 500 ÷ 600 см друг от друга, доводя их до соприкосновения с несущей стеной.
• Для удобства и безопасности дальнейших работ на балки перекрытия укладывается променад. Это создает идеальную платформу, на которой можно соединить стропила.

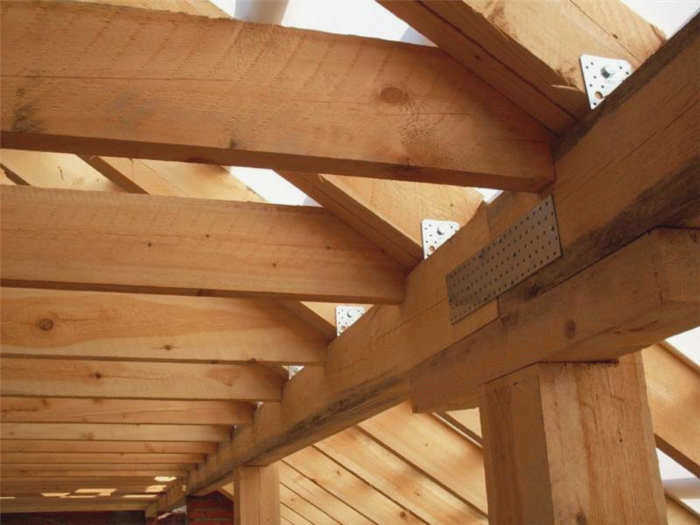

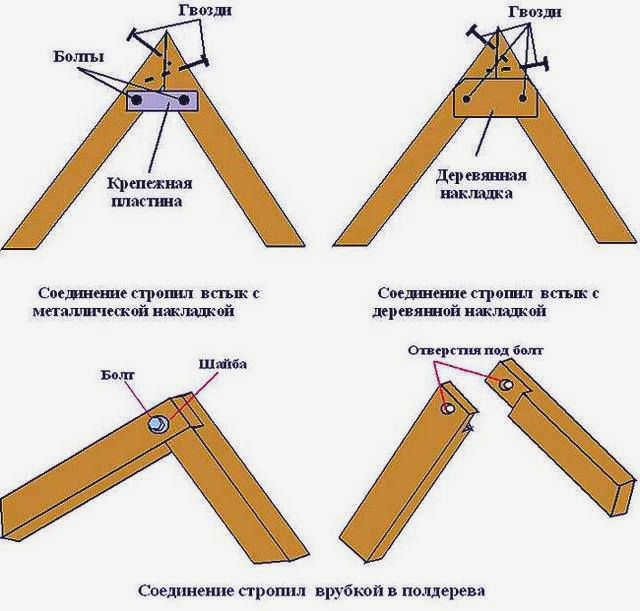

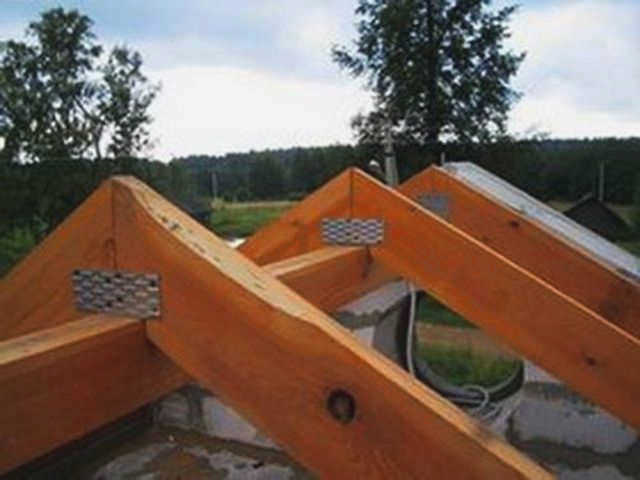

• Существует два способа крепления стропил. При первом из них углы срезаются под выбранным углом и закрепляются деревянной обшивкой или крепежными пластинами.
• Во втором случае на концах стропил вырезаются пазы в форме половинок дерева, которые накладываются друг на друга и скрепляются болтами. Для придания жесткости детали могут быть скреплены валиком. Иногда пазы не вырезаются, а стропила просто скрепляются между собой, также с помощью болтов – такой метод называется сваркой внахлестку.

• После закрепления первых двух стропил их необходимо тщательно выровнять на раме, так как это повлияет на выравнивание и крепление всех остальных стропил.

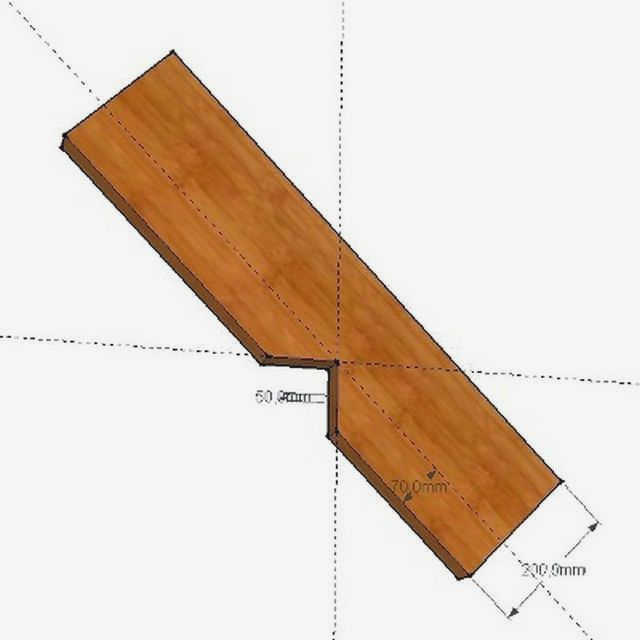

• Для того чтобы первая и последующие пары стропил были правильно выровнены, в стропилах прорезается паз, чтобы стропила могли прочно стоять на решетке.

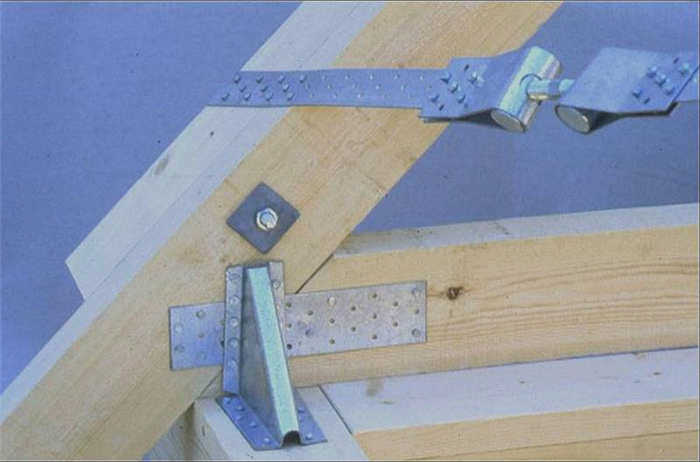

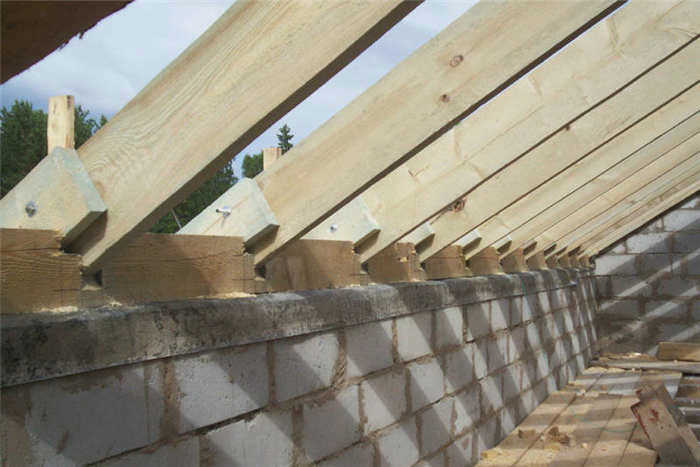

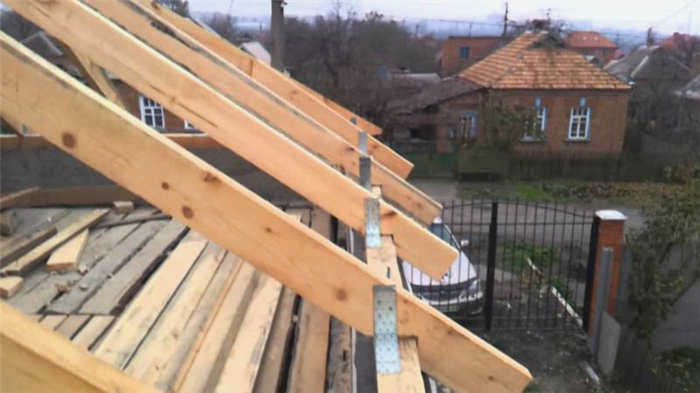

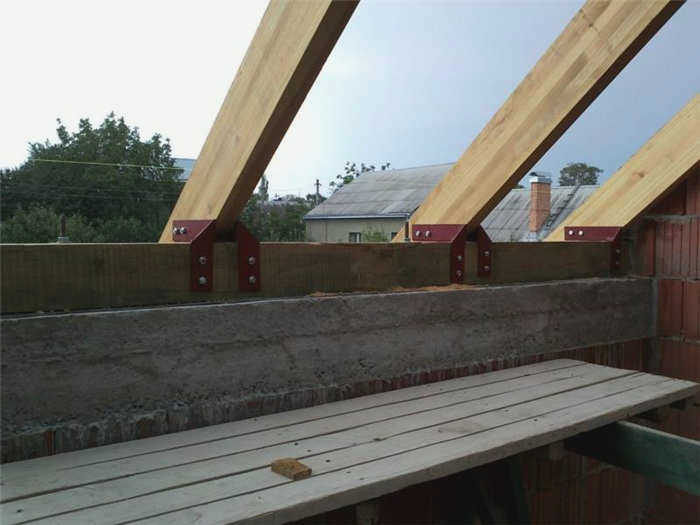

• Помимо паза, для крепления стропил используются металлические уголки, которые крепятся к торцевому валу саморезами.
• После установки первой пары противоположных стропил вторая пара устанавливается на другой стороне здания.

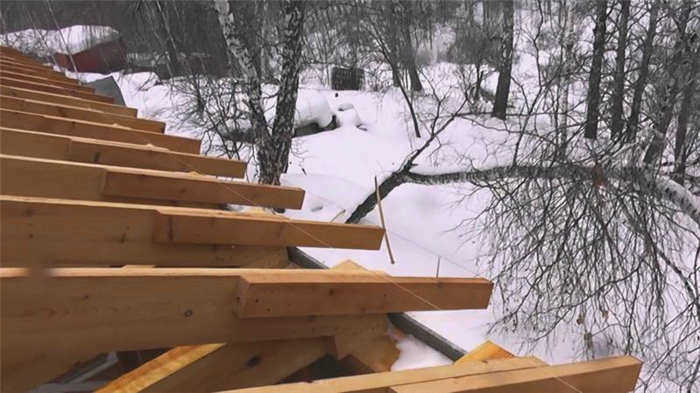

• Струна натягивается от одной пары к другой в верхней части – это станет уровнем, по которому можно выровнять остальные пары стропил.

Двускатная крыша дома своими руками: изготовление двускатной крыши дома с прямоугольником в основании

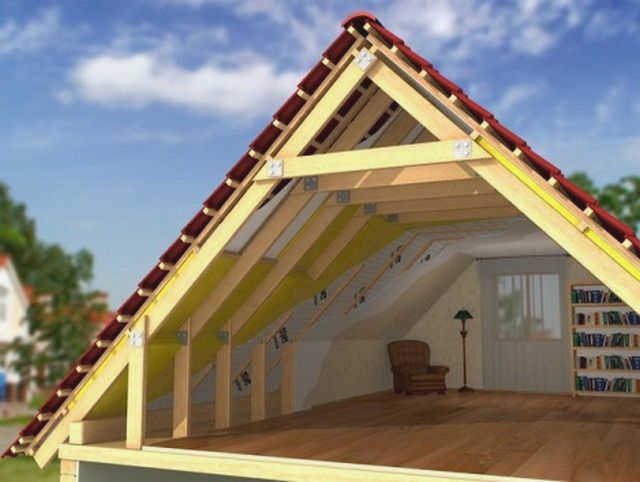

Конструкция двускатной крыши очень удобна как в своем монтаже, так и в эксплуатации. Эта конструкция может не только служить надежным покрытием для дома, но и стать дополнительной комнатой, если правильно подобрать внутреннюю конструкцию и оптимальный угол наклона. Скатную крышу можно установить своими руками, если вы обладаете навыками работы с деревом и базовыми знаниями о конструкциях, а также если у вас есть помощники, готовые принять участие в этом довольно трудоемком процессе.

Существует несколько типов конструкции скатной крыши, и прежде чем решить, какая именно вам нужна, подумайте, будет ли эта крыша просто чердаком или жилым помещением.

Двускатная крыша дома своими руками – варианты дизайна

Скатные крыши могут быть односкатной или двускатной конструкции. Они различаются по расположению несущих и крепежных элементов.

А вы строите скатную крышу своими руками?

Обязательно прочитайте статью – как сделать стропила своими руками, кроме того, прочитайте, как рассчитать стропила.

Кроме того, рекомендуем прочитать статью о том, как рассчитать угол наклона крыши.

Что такое мауэрлат?

Кровельная доска – это специальное крепление между стенами дома и самой крышей. От того, насколько качественно она сделана и закреплена, во многом будет зависеть прочность и надежность всей конструкции. Именно поэтому мауэрлат и его создание заслуживают особого внимания.

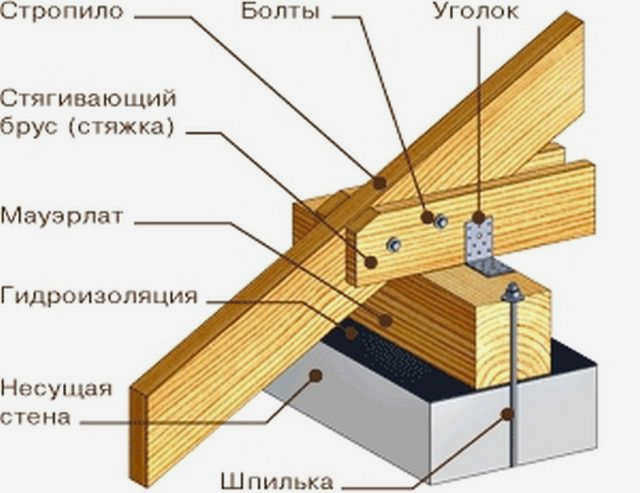

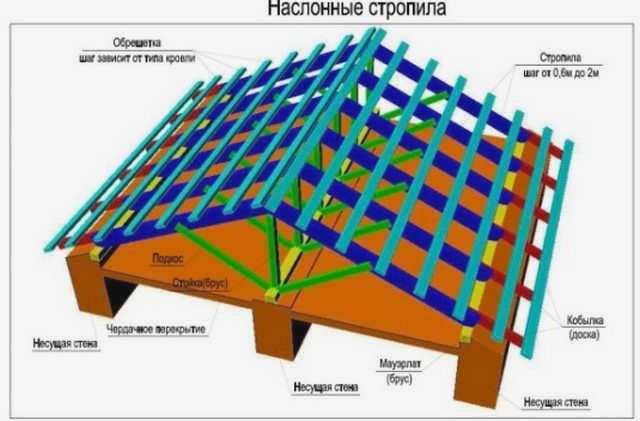

Мауэрлат – это так называемый пояс, который устанавливается по всему периметру верхней части стен, непосредственно на их лицевой стороне. Он служит для фиксации стропил во время строительства крыши. Функция мезонина заключается в плотном соединении стен и элементов кровли. Этот элемент позволяет равномерно распределить нагрузку всей кровли на стены и фундамент. Мауэрлат также позволяет значительно уменьшить жесткость крыши и предотвращает ее срыв ветром с дома, т.е. Благодаря мауэрлату значительно повышается устойчивость крыши к ветровым нагрузкам..

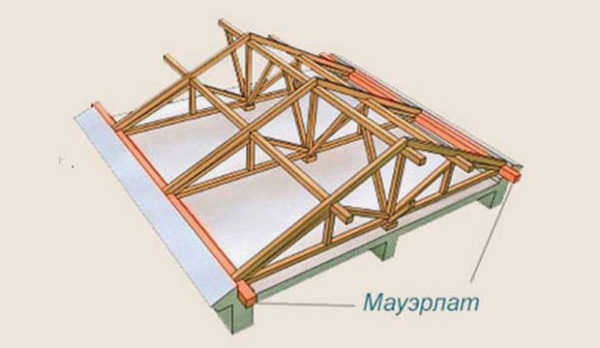

Мауэрлат для скатных крыш

Совет! Иногда крыши монтируются без мауэрлата, т.е. стропила просто крепятся к балкам. Однако в этом случае нагрузка передается на стропила, а не на всю стену. Это подвергает здание риску быстрого разрушения и последующего обвала.

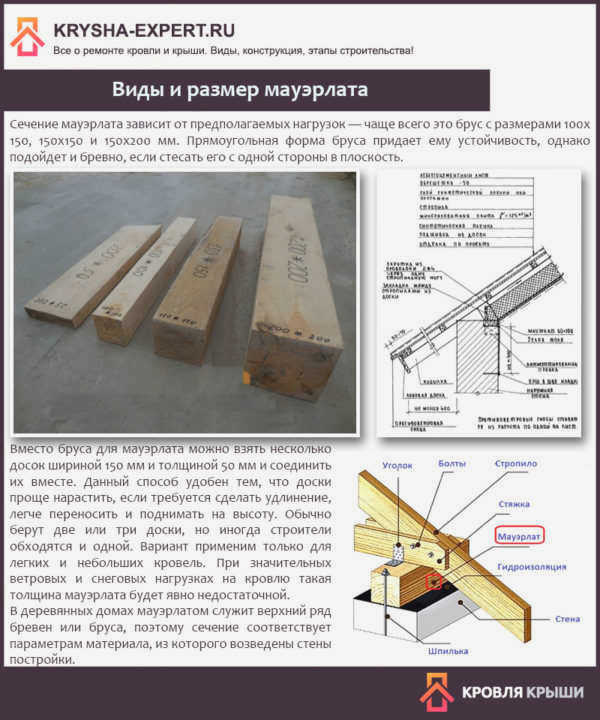

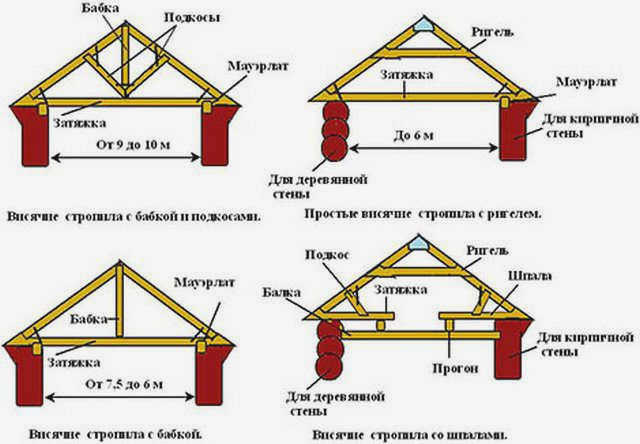

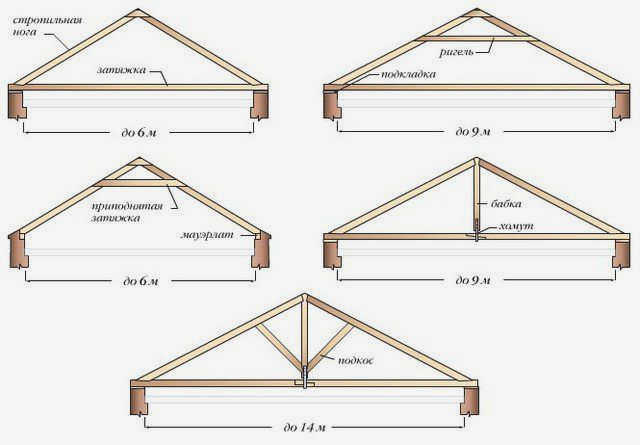

Типы и размеры скатных крыш

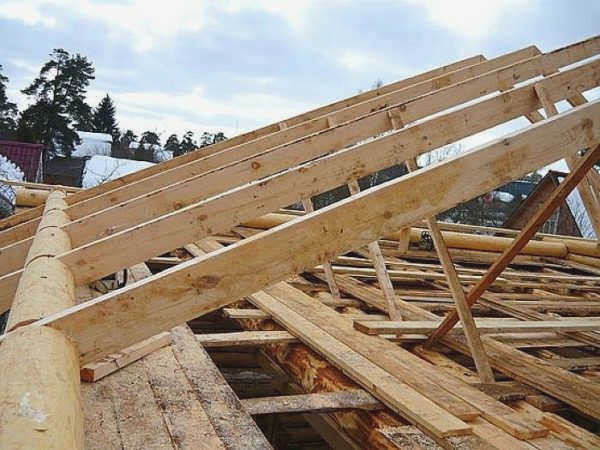

В случае со скатной крышей закладные детали всегда устанавливаются на двух параллельных стенах, на которые будет опираться крыша, но не по всему периметру стен. Если дом построен из балок или бревен, эта деталь не всегда необходима – основные задачи муэрлата прекрасно выполняет верхняя часть стены.

Из чего он сделан?

Тип и технические характеристики материала, из которого сделан мауэрлат, зависят от нескольких факторов, включая тип крыши, необходимость наличия чердака, размер дома и качество стен, материал, из которого изготовлена вся конструкция, климатические условия и т.д. Для создания этого элемента могут использоваться бревна, швеллеры, двутавровые балки или металл.

Монтаж стропильной системы

Цены на балки

Балки

Виды мауэрлата и особенности его соединения со стропилами

Существует два типа мауэрлатов с точки зрения их взаимодействия с расположенными над ними конструкциями, что обуславливает различное строение узлов, соединяющих с ними стропила. В чем их различия, преимущества и недостатки, рассмотрено ниже.

Тип 1 Монтажное основание, которое не воспринимает усилия подкосов

Этот тип мейерлата не требует жесткого крепления к стене. Он проще в установке, но имеет один недостаток: вся конструкция крыши не очень устойчива к ветровым нагрузкам. Однако для небольших домов, гаражей и хозяйственных построек это хорошее решение.

Таблица. Схема технологии монтажа.

Установка балок крыши

1 вариант монтажа стропил

Вариант монтажа на 2 стропила

Вариант монтажа на 3 стропила

Крепление коньковой балки

Калькулятор высоты конька

Мауэрлат тип 2, который принимает и распределяет нагрузку

Несущие стропила для крыши сложнее в монтаже. Но она и более устойчива к нагрузкам, поэтому этот вариант в основном используется при строительстве больших домов. Опять же, для установки несущей балки крыши необходимо залить армирующую балку.

И наконец

Особого внимания заслуживает узел примыкания mauerte в домах из ячеистого бетона. Массивная арматура из тяжелого бетона слишком тяжела для них, а механические крепления в таких стенах держатся плохо. Лучшим решением в этом случае являются U-образные бетонные блоки, которые специально предназначены для перемычек в проемах и фундаментах.

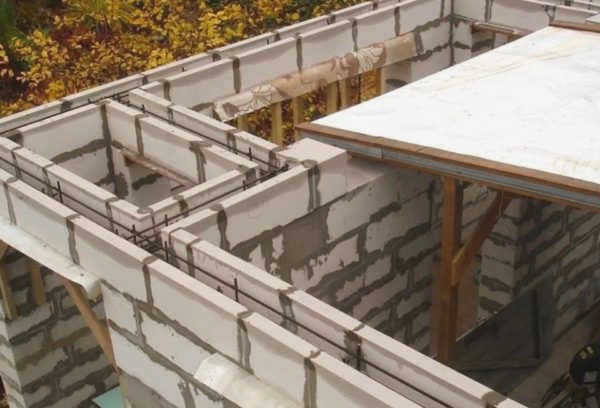

Для этой цели используются U-образные блоки.

Блоки отливаются из бетона.

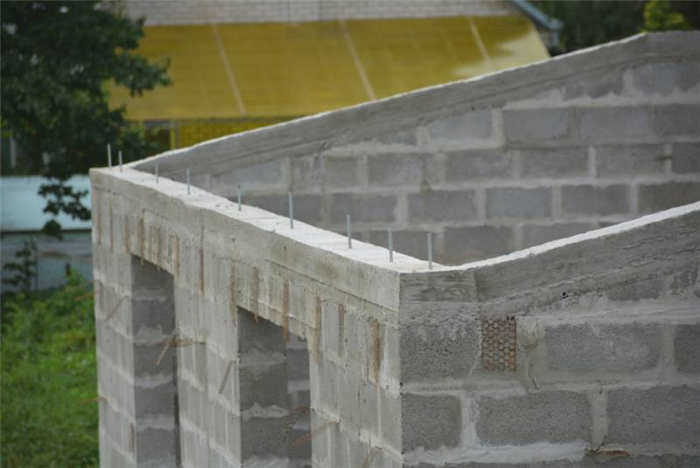

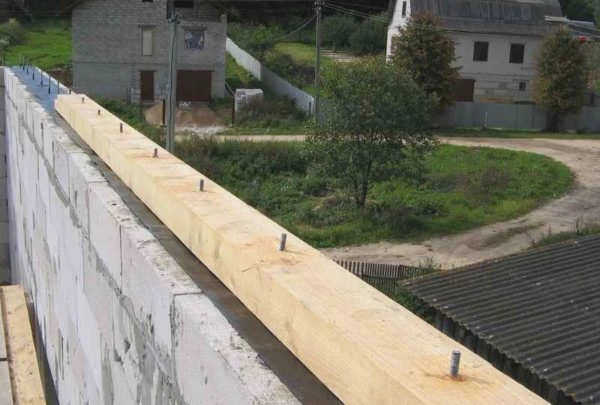

Колонна будет крепиться к стационарно установленным анкерам.

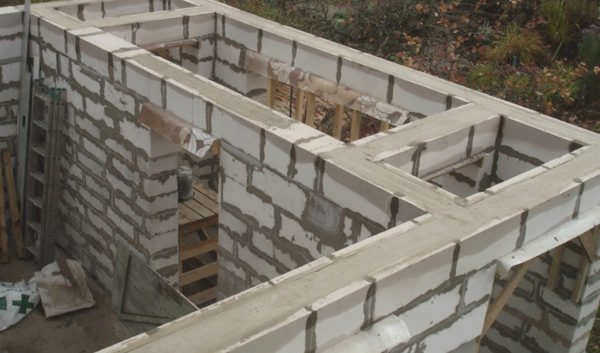

U-образные блоки легкие и плотные, устанавливаются на стеновые вырезы с углублением вверх, в которое вставляются арматурные стержни. Они отливаются из обычного бетона марки В15 – В20. Таким образом, вы получаете достаточно прочный армированный камень внутри.При первом (ненесущем) типе установки мауэролата стропила будут отлично держаться на анкерах – установленных перед заливкой или вбитых в бетон.

Цены на различные типы соединителей для стропил

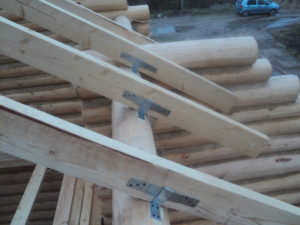

Крепления для стропил

Видео – Что такое крыша мауэрлат?

Видео – Монтаж мауэрлата своими руками

Два способа крепления софита крыши

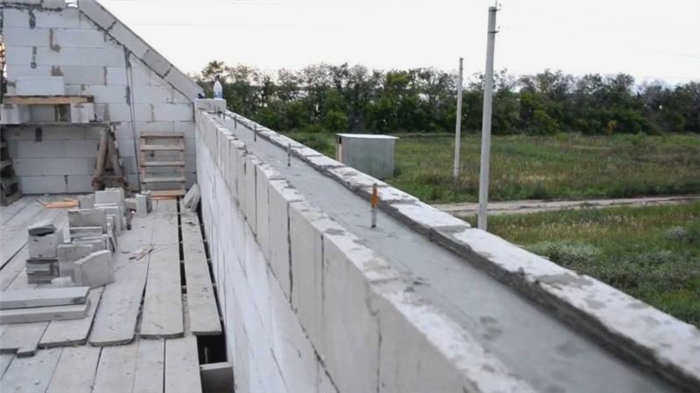

После выбора материала, из которого будет изготовлено основание для стропил, необходимо решить вопрос о необходимости заливки армирующей полосы по верху стены.

Ее роль – армирование, поэтому она необходима для блочных, кирпичных или монолитных стен, так как в этом случае крыша будет построена на прочном фундаменте.

В случае монолитных стен или при использовании кладки толщиной в несколько рядов, армирующая полоса обычно не используется.

Это облегчает и удешевляет работу, а конструкция дома становится легче.

Без армирующей полосы

Иногда стропила крепятся непосредственно к балкам перекрытия. В этом случае ферма не используется.

Этот вариант подходит для конструкций с очень массивными балками и стенами, так как нагрузку примут на себя точки опоры в балках перекрытия.

Для подготовки стропил под скатную крышу рекомендуется следующая процедура:

• Приобретите пиломатериалы и обрезные доски для крыши.
• Пиломатериалы (предпочтительное сечение 50×100 мм) укладываются под балки в соответствии с периметром крыши.

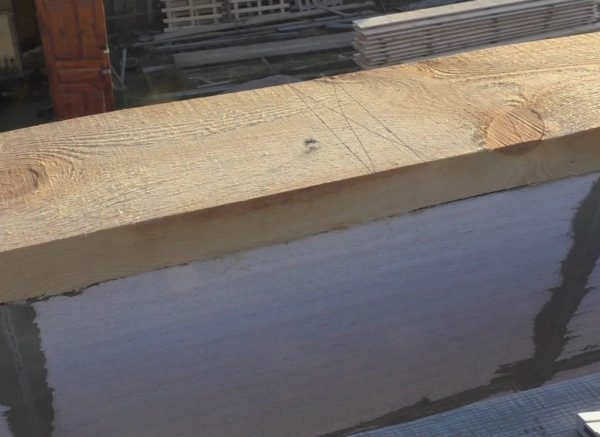

• Чтобы предотвратить гниение балок, рекомендуется со стороны стены уплотнить их влагоизоляционным материалом.
• После того как рубероид будет сложен в соответствии с требуемой длиной, скрепите листы нитками.
• Подготовьте гидроизоляционные элементы в необходимом количестве и отложите в сторону.
• Установите балки на необходимом расстоянии от края стены.
• Подложите листы войлока под балку.
• Оберните балку гидроизоляционным материалом и закрепите его степлером.

Детали установки

Процесс крепления мауэрлата не слишком сложен, но необходимо учитывать ряд нюансов.

Монтаж должен производиться не более чем на 500 мм от внешнего края.

Скатная крыша требует установки параллельно коньку и вдоль всей оси стены.

В качестве основания следует использовать готовую строительную конструкцию, способную выдержать вес крыши.

Необходимо учитывать и другие особенности:

1. Горизонтальное положение следует регулярно проверять с помощью спиртового уровня.
2. Если есть какие-либо неровности, выступающие части следует обязательно срезать. Если какие-то части опустились ниже горизонтали, следует использовать распорки для их поднятия.
3. При подготовке древесины ее следует обработать дезинфицирующим средством и антипиреном, чтобы защитить конструкцию от возгорания. После того как древесина тщательно высохнет, ее можно крепить.
4. Рекомендуется придерживать древесину в месте крепления, чтобы определить правильную точку сверления.
5. Прикрепите части софита с помощью простого соединения "шип-паз". Для укрепления соединения рекомендуется использовать гвозди. На углах брус обычно крепится с помощью простого шпунта или углового соединения. Крепление к доскам осуществляется с помощью угловых соединений или металлических скоб.

Меуэрлат для скатной крыши является одним из важнейших конструктивных элементов здания.
