Мембранный бак для водоснабжения для чего нужен

– Синтетический каучук на основе этилен-пропилена (EPDM) – практически не уступает своему аналогу из бутилкаучука, за исключением долговечности.

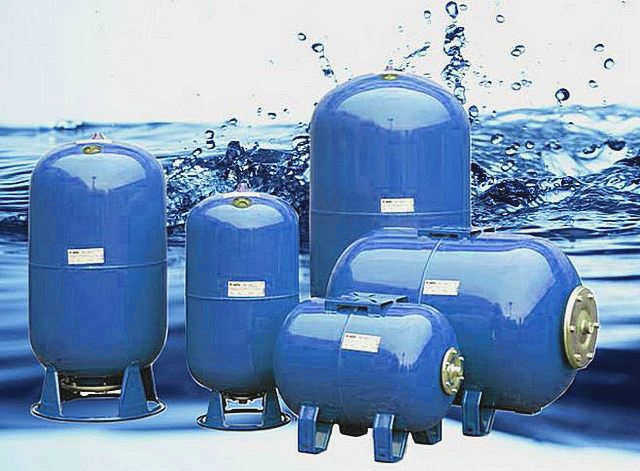

Обзор: мембранные баки

Чтобы завершить систему отопления и горячего водоснабжения дома, приобретите мембранный бак. Главный компонент таких систем – насос, который подает воду из колодца или скважины, распределяет ее по радиаторам: при активном использовании общих удобств загородного жилья этому оборудованию придется работать практически постоянно. Это означает, что на его долговечность без вспомогательных средств рассчитывать не приходится. Решением проблемы длительной бесперебойной работы насоса являются мембранные баки.

Горизонтальный мембранный бак VALTEC для водоснабжения

Кронштейн для монтажа расширительного бака

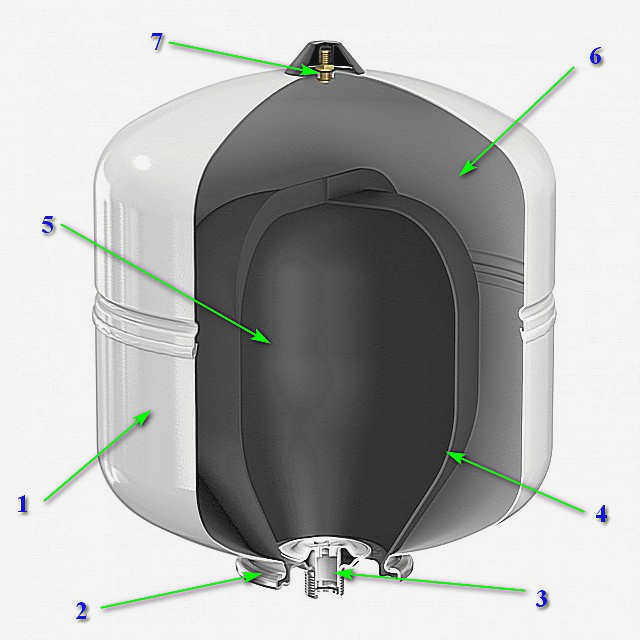

Что такое мембранный бак?

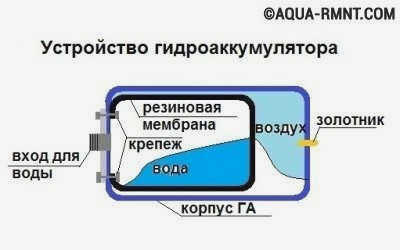

В отличие от традиционных садовых бочек, мембранные баки имеют внутреннюю камеру в форме мешка, изготовленную из синтетической резины. Сжатый газ (азот или воздух) помещается между камерой и стенками бака. Такая конструкция помогает защитить корпус от коррозии и смягчает скачки давления. Кроме того, вода в таких "мешках" менее загрязнена.

Существуют мембранные баки для систем отопления и горячего водоснабжения (расширительные баки) и для систем холодного водоснабжения (гидроаккумуляторы). Основное различие заключается в требованиях к качеству воды. Она разная, если будет использоваться только в качестве теплоносителя в гидроаккумуляторах, и разная, если будет использоваться для питья и приготовления пищи. Некоторые производители не упрощают конструкцию баков, предназначенных для бытовой воды. Это отражено в спецификациях, которые позволяют использовать одни и те же модели для всех упомянутых систем.

Для чего нужен такой бак?

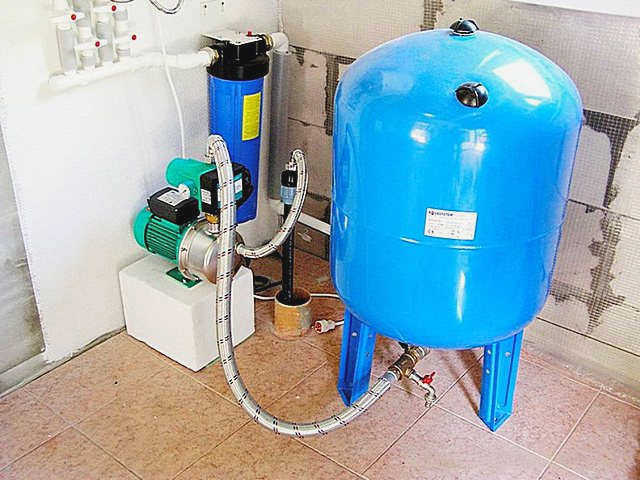

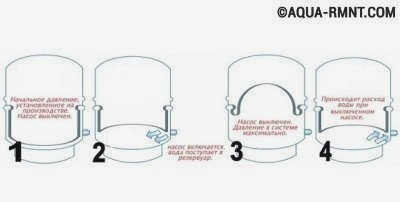

При использовании гидроаккумулятора насос запускается и останавливается только тогда, когда ему необходимо заполнить бак достаточным количеством воды. Если бы гидроаккумулятора не было, насос включался бы каждый раз, когда кто-то из членов семьи включает кран. Наличие гидроаккумулятора в системе позволяет

• значительное увеличение срока службы бурового насоса;
• предотвращение повреждений, вызванных возможным гидравлическим ударом в системе;
• поддержание определенного давления в системе;
• предотвращение выхода из строя элементов системы водоснабжения и канализации.

Очевидно, что гидроаккумуляторы для водоснабжения закрытого типа просто необходимы. О роли гидроаккумулятора в системе водоснабжения подробно рассказывается в видеоролике ниже:

Виды мембранных гидроаккумуляторов и их особенности

Различают вертикальные и горизонтальные гидроаккумуляторы, которые по-разному крепятся к площадке. Есть еще один важный момент. В той части гидробака, которая содержит воду, со временем может скапливаться небольшое количество воздуха. Этот воздух необходимо периодически удалять, чтобы предотвратить попадание в систему довольно опасных воздушных пузырьков. В случае вертикальных баков воздух скапливается в верхней части, и для его удаления используется специальный фитинг.

Горизонтальные резервуары немного сложнее. Для удаления воздуха из бака требуется не только арматура, но и шаровой кран, а также сливная труба.

Владельцам небольших резервуаров для воды объемом менее 100 литров следует избавляться от лишнего воздуха другим способом. Для этого выполните следующие действия:

1. Отключите электропитание.
2. Откройте вентиль смесителя.
3. Подождите, пока резервуар не опустеет.
4. Закройте кран.
5. Подключите систему к источнику питания, чтобы резервуар снова наполнился.

Избыток воздуха будет удален вместе с водой. Эту процедуру следует проводить не реже одного раза в месяц.

Баки для воды красного цвета предназначены для систем горячего водоснабжения. Хотя мембрана изготовлена из прочной резины, их не следует использовать для холодной воды.

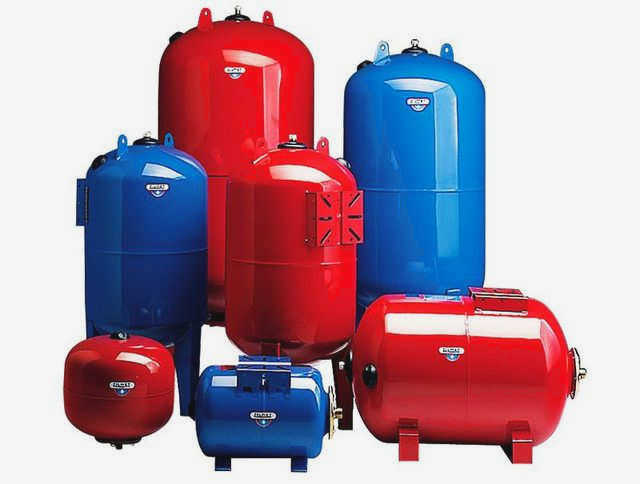

Производители предлагают гидравлические баки красного и синего цвета, а также прозрачные. Синие баки предназначены для использования в системах холодного водоснабжения. Мембрана в этих баках изготовлена из пищевой резины, которая безопасна для здоровья человека. Баки красного цвета предназначены для систем отопления и горячего водоснабжения. Их нельзя использовать для холодной воды, так как мембрана изготовлена из другой резины. Кроме того, пороговое рабочее давление для сосудов для голубой воды выше – 8 бар.

Конструкция расширительных баков для систем водопроводной воды

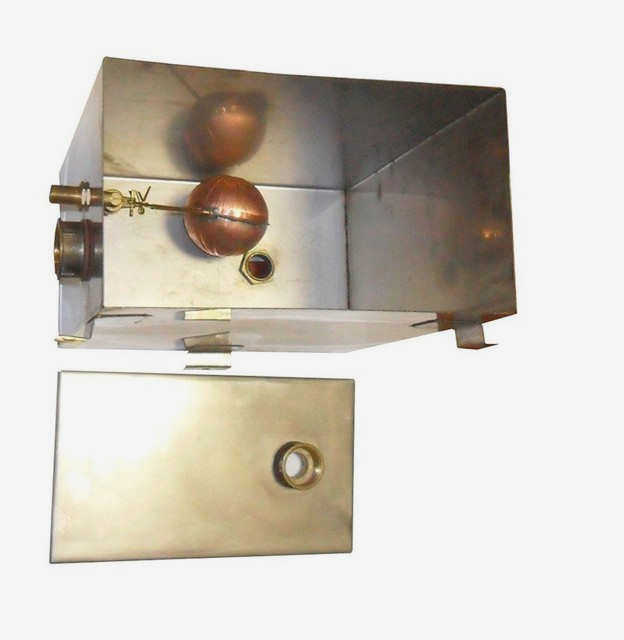

Открытый расширительный бак

Самое простое решение, которое, кстати, широко практиковалось не так давно, – установить достаточно вместительный сосуд в самой высокой точке домашней водопроводной системы. В условиях города это может быть, скажем, чердак. Емкость не герметична, просто закрывается крышкой, чтобы предотвратить излишнее испарение и замусоривание воды. Поэтому, по умолчанию, в нем не может быть повышенного давления.

Насос периодически пополняет запасы воды в этом резервуаре. А оттуда она просто течет самотеком к тому месту, где открыт кран. Таким образом, напор определяется исключительно разницей в высоте между баком и точкой использования.

Преимущества такой системы очевидны – она проста и дешева. Но каковы недостатки? Практически – во всем остальном…

• Система становится негерметичной, а качество уже отфильтрованной и очищенной воды не выигрывает от контакта с воздухом.
• Часто бак приходится размещать в неотапливаемом помещении (на чердаке). Это хорошо летом, но зимой система становится неработоспособной.
• Автоматизировать такую систему просто: можно установить поплавковый клапан и реле давления. Вместе они обеспечат включение насоса для заполнения бака до необходимого уровня. А вот создать необходимое давление в системе – извините…, но все ограничивается только перепадом высот. А ведь многие сантехнические и бытовые приборы требуют совершенно других условий.

Одним словом, не стоит даже зацепляться за такие "упрощения".

Герметичные расширительные баки

Вот это уже совсем другой разговор. Практически нет ограничений на их размещение, можно отбирать необходимый объем продукта, сводя к минимуму количество запусков насоса, и точно регулировать давление в системе.

Каковы критерии выбора расширительного бака?

Назначение, конструкционные материалы

Расширительный бак (аккумулятор давления) сначала должен быть спроектирован для системы водоснабжения.

В чем разница? – Кто-то может спросить – но разница есть. Например, баки для систем отопления могут быть рассчитаны на более высокие рабочие температуры, но в то же время на гораздо более низкие значения давления.

Кроме того, при использовании баков для систем отопления нет необходимости беспокоиться о негигиеничности материалов, используемых при их изготовлении. Аккумулятор давления для систем водоснабжения, напротив, не должен ухудшать качество питьевой воды.

Общепринятой и чаще всего соблюдаемой является цветовая маркировка баков: для системы водоснабжения они обычно синие (голубые), для системы отопления – красные. Однако полностью полагаться на это не следует – бывают исключения, как в одну, так и в другую сторону. Поэтому следует ориентироваться на характеристики, указанные в техническом паспорте.

Пятипроводное соединение часто подключается непосредственно к соединению накопительного бака.

Для систем водоснабжения не требуется высокая рабочая температура – достаточно верхнего предела в 70 градусов. Но предел рабочего давления должен составлять порядка 10 атмосфер. Расширительные баки для охлаждающей жидкости, с другой стороны, могут работать и при более высоких температурах, но ограничены максимальным давлением в 2÷3 атмосферы.

На гигиеническое качество воды существенно влияет материал мембраны или цилиндра расширительного бака. Возможны следующие варианты:

Давление воздуха в аккумуляторе давления

Система водоснабжения имеет свою уникальную систему, которая состоит из гидравлического насоса, блока управления, системы фильтров, реле давления и реле сухого хода. Реле давления управляет работой насоса. Реле имеет две стороны давления – самое низкое и самое высокое. При нормальной работе давление воздуха в мембранном баке частной системы водоснабжения должно быть на 0,2-0,3 атмосферы ниже, чем сторона наименьшего давления. Например, если минимальное значение составляет 2,0 атмосферы, объем воздуха должен быть увеличен до 1,7 атмосферы.

Давление в расширительном баке ГВС можно определить несколькими способами. Первый способ заключается в использовании самого низкого давления в системе и самого высокого давления предохранительного клапана. Например, значение предохранительного клапана составляет 6 бар, а значение давления в системе – 2 бар. Рассчитав среднее значение, можно сделать вывод, что давление в расширительном баке hvc должно составлять 4 бар. Второй подход заключается в использовании гидроаккумулятора с максимальной эффективностью и максимальным сроком службы.

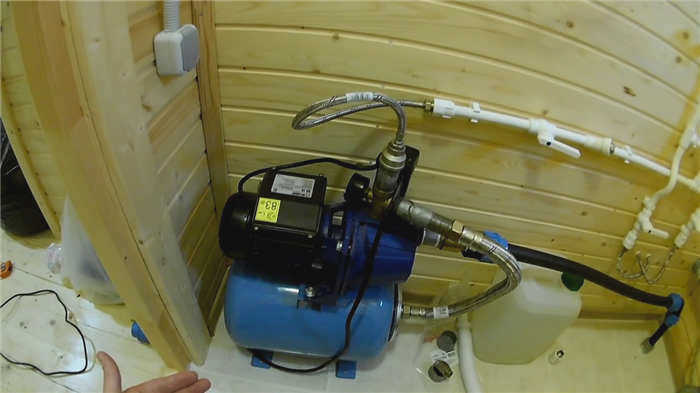

Гидроаккумулятор и поверхностный насос

В этом видео показано, как нагнетать давление в расширительном баке водоснабжения и регулировать его.

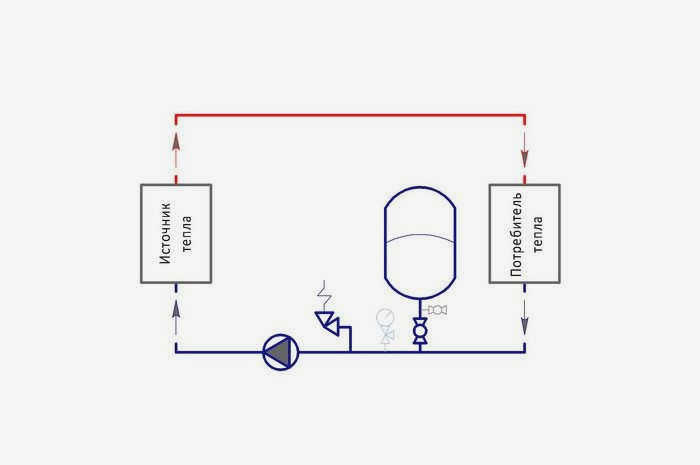

Варианты расширительных сосудов для водопроводной сети

Каждый расширительный бак характеризуется несколькими важными функциями:

• добавление в гидравлическую систему количества воды, образовавшегося в результате теплового подъема после нагрева, что позволяет поддерживать гидростатическое давление;
• компенсация количества воды, потерянной в результате снижения температуры;
• если это открытый резервуар, необходимо удалить излишки жидкости, так как может произойти переполнение;
• всасывание воздуха, выходящего при нагревании воды в устройстве.
