Срок службы дома и долговечность его крыши напрямую зависят от используемого кровельного материала. Конечно, важно, как здание будет выглядеть снаружи, а также насколько экологичной будет крыша. В настоящее время металлическая кровля является самым популярным материалом. Он характеризуется высокой устойчивостью к воздействию окружающей среды, большим нагрузкам, а также обладает хорошей несущей способностью. Конечно, помимо этого, важно правильно выбрать минимальный уклон металлической кровли, чтобы обеспечить длительный срок службы. О том, что для этой цели нужно использовать оптимальные параметры, рассказывается в данной статье.
Каков минимальный уклон металлической кровли?
Одним из основных параметров при проектировании кровельной конструкции является минимальный угол наклона металлической крыши. Он влияет на различные свойства, в том числе на долговечность и надежность покрытия. В этой статье мы сосредоточимся на выборе и расчете оптимального угла наклона в зависимости от различных факторов и условий работы.
Уклон крыши – это параметр, определяющий угол наклона относительно горизонтали. Обычно он указывается в градусах и регулируется строительными нормами и правилами, а также инструкциями производителя по монтажу конкретного типа кровельного покрытия. Большинство производителей указывают минимальный угол наклона в 14°, что обусловлено структурными особенностями волнистых листов. В то время как другие кровельные материалы могут быть установлены на сплошную обрешетку и равномерно распределять нагрузку по всей поверхности, профилированные листы наклонены под углом и имеют неравномерную высоту, что исключает такую возможность.

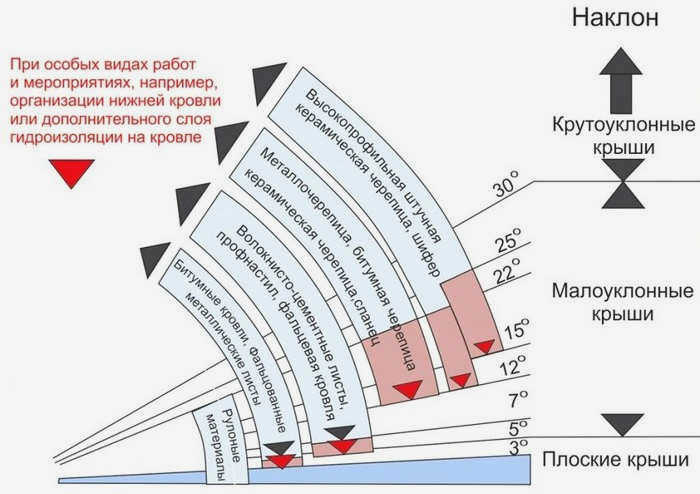

Рисунок 1: Минимальный угол наклона
Однако такая форма профиля имеет и множество преимуществ:
- Она повышает герметичность соединений между отдельными элементами;
- Исключает возможность задувания снега в пространство под крышей;
- повышает жесткость конструкции и ее устойчивость к нагрузкам.
Некоторые производители допускают укладку листов на крыши с углом наклона 11°. Однако важно отметить, что такой кровельный материал должен быть изготовлен из высокопрочной стали, иметь толщину не менее 0,7-0,8 мм и гладкое защитно-декоративное полимерное покрытие. Однако профессиональные кровельщики все же не рекомендуют использовать металл (независимо от его толщины) для монтажа на скатах менее 14° – для таких проектов лучше выбрать другой тип покрытия.
Оптимальные значения
Конечно, минимальный уклон металлической кровли не регламентируется СНиП, существуют лишь общие рекомендации – так, при уклоне 6 м он не должен быть меньше 14°. В остальном следует придерживаться рекомендаций конкретного производителя, поскольку этот параметр напрямую зависит от технических и эксплуатационных характеристик кровельных листов.
- Допустимый угол наклона составляет от 14° до 55°.
- Оптимальный уклон для скатных кровельных конструкций составляет от 20° до 45°.
- Оптимальный угол наклона для односкатных крыш составляет от 20° до 30°.

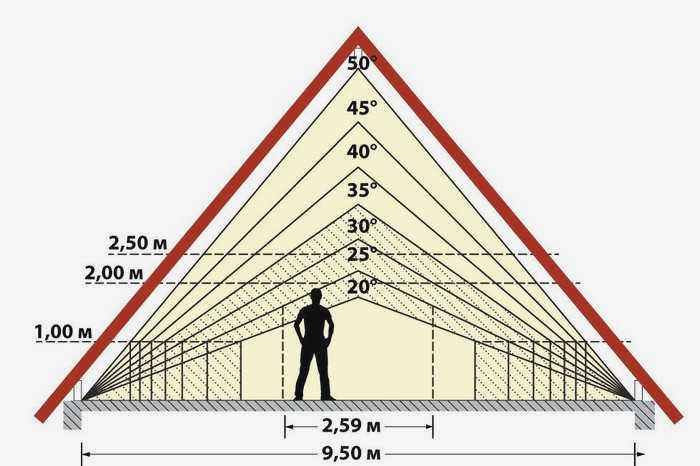

Рисунок 2: Минимальный угол наклона крыши для различных углов наклона крыши
Важно также понимать, что при угле наклона крыши менее 30° снег будет скапливаться на поверхности крыши и создавать значительную нагрузку на стропила и другие элементы здания. Угол наклона снега в 50° обеспечивает непрерывный сход снега (без создания дополнительных нагрузок).
Рисунок 3: Снеговая нагрузка в зависимости от угла наклона крыши
Каким должен быть угол наклона крыши?
Угол наклона крыши является важным параметром, который влияет на выбор конструкции стропил и кровельного материала. Угол наклона также влияет на надежность и правильное функционирование крыши. Например, низкий угол наклона более подвержен протечкам, застою воды и повреждению крыши, а высокий угол наклона более склонен к опрокидыванию при сильных порывах ветра. Как выбрать оптимальный уклон, будет рассмотрено в этой статье.
При строительстве домов обычно возводятся скатные крыши, которые в зависимости от уклона могут быть следующих типов:
- пологие – от 12 до 30°;
- традиционный – от 30° до 45
- крутые – от 45° до 60°.
Уклон выбирается в зависимости от природных факторов (ветра и снега) в регионе и типа кровли.
Ветровая нагрузка
В регионах с высокой ветровой нагрузкой оптимальный угол наклона крыши составляет от 25° до 30°. Сильные порывы ветра влияют на другие конструкции крыши следующим образом:
- Крутые крыши имеют большую площадь ската, что способствует высокой степени подъема. Это означает, что сильные ветры обычно опрокидывают такие крыши.
- Чрезмерный наклон – ветровая нагрузка действует в основном на нижнюю часть, вызывая подъем таких конструкций.

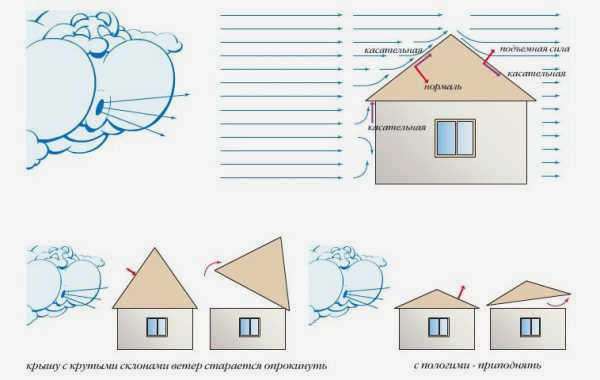

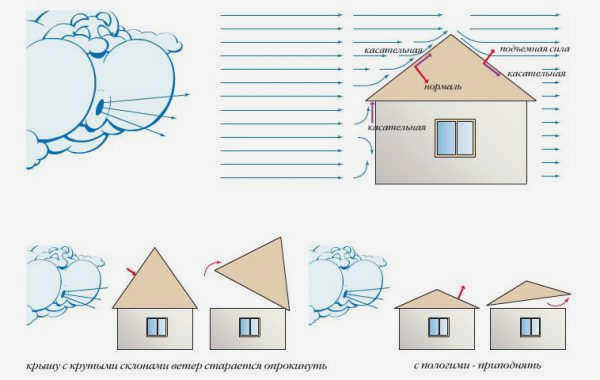

Рисунок 1: Ветровая нагрузка на крутые и пологие крыши.
Однако недостаточно иметь данные только о средней статистической ветровой нагрузке в данном месте. При проектировании конструкции крыши необходимо учитывать множество других факторов – преобладающее направление ветра, сопротивление ветра (здания, естественные или искусственные преграды и т.д.), высоту дома.
В зависимости от используемого кровельного материала необходимо выбрать угол наклона крыши
Диапазон уклона крыши составляет 0-90°, по определению не существует такого понятия, как скатная крыша. Однако на практике уклоны более 50° встречаются очень редко, в основном в декоративных целях (например, для различных башен) и для нижних стропил мансардной крыши.

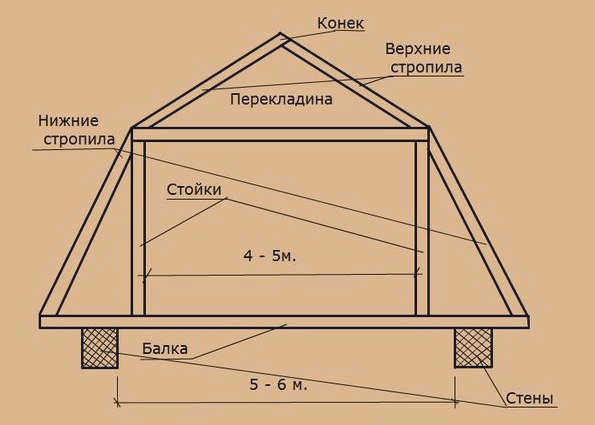

Рисунок 4: Конструкция стропил мансардной крыши
Уклон крыши может быть выражен как в процентах, так и в градусах. Большинство производителей кровельных материалов указывают рекомендуемые значения в градусах, поскольку они более понятны профессиональным кровельщикам и обычным пользователям.
Однако довольно часто в технической литературе и различных руководствах уклон дается в процентах. Поэтому важно знать, как перевести их в градусы. Согласно строительным нормам, 100% соответствует углу в 45°, а 1° = 1,7%. С этой информацией перевести проценты в градусы не составит большого труда.
Минимальный угол наклона
Все производители кровельных материалов указывают в своей технической документации минимальный уклон кровли. Под этим подразумевается минимально допустимый уклон крыши по отношению к горизонтали.
Различные кровельные покрытия имеют свой минимальный уклон, который определяется конструкцией и эксплуатационными характеристиками материала:
- Гибкая черепица – не менее 12° и требует сплошного короба из досок, OSB или фанеры.

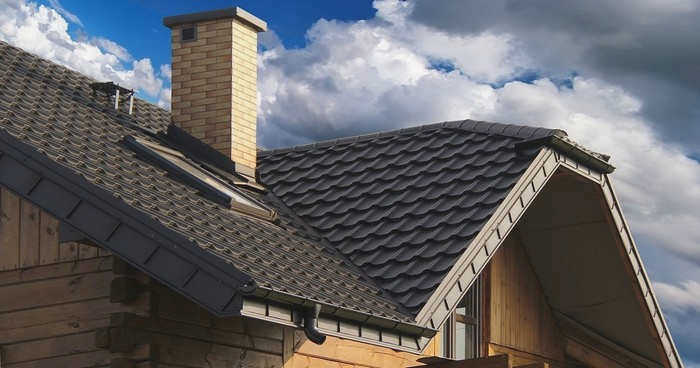

Фото 5. черепичная крыша
Металлочерепица – от 14°, но опыт показывает, что конструкции с уклоном до 35° предрасположены к накоплению снежных масс на поверхности.
Угол наклона ската согласно СНиП и рекомендациям производителей
Стандарты регламентируют минимальный угол наклона ската в зависимости от используемых кровельных материалов. Нормативным документом, регламентирующим эти требования, является СНиП II-26-76.
Согласно строительным нормам и правилам в актуализированной редакции 2010 года СНиП II-26-76, пункт 3.12 таблицы 1:
Что касается производителей, то в инструкциях к продукции указаны совершенно разные значения. У одних минимальный угол наклона крыши из металлочерепицы составляет 11 градусов, у других – 14 градусов.
Разница в значениях минимального угла наклона кровли из металлочерепицы объясняется просто. Каждая марка кровельного покрытия имеет свои особенности. Благодаря разной толщине металла, высоте и форме волны, листы способны воспринимать разные нагрузки. Компании, производящие металлические кровли, обязательно тестируют свою продукцию на соответствие техническим стандартам. Такие процессы учитываются:
На основе испытаний разрабатывается технология монтажа кровли. Определяется минимальный угол наклона крыши, на которую можно укладывать металлочерепицу.
Возникает закономерный вопрос, чем следует руководствоваться – СНиПом или техническими условиями производителя. Металлочерепица имеет гарантию только в том случае, если она правильно установлена на крыше. В случае возникновения дефектов при несоблюдении требований по монтажу покрытия гарантия на такой товар не распространяется. Поэтому при выборе минимального уклона для монтажа металлочерепицы всегда руководствуйтесь данными, предоставленными производителем.

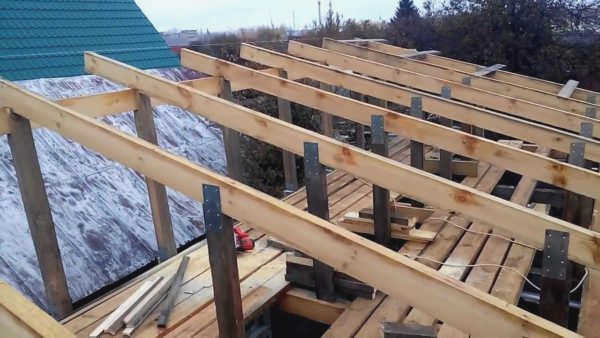

Уклон скатной крыши и его влияние на конструкцию обрешетки
Для скатных крыш важным моментом является выбор обрешетки для внешней облицовки. Всего можно использовать три типа обрешетки:
- Со ступенчатым расположением досок;
- Непрерывная обрешетка;
- Комбинированный каркас.
Ступенчатая обрешетка должна использоваться, если минимальный угол наклона крыши составляет 21 градус или более.
Для монтажа металлочерепицы на крышах с минимальным уклоном 12-14 градусов до 20 градусов включительно необходимо установить сплошную конструкцию кровли. Это важно, поскольку при таком уклоне снег будет скапливаться на поверхности уложенной черепицы. Непрерывная обрешетка увеличивает площадь контакта между панелями и каркасом. Это предотвращает коробление металла. Такая рама также лучше распределяет нагрузку от снежных масс.
Стыковая обрешетка устанавливается на скатных черепичных крышах с уклоном более 20 градусов. Совместная обрешетка устанавливается на скатных черепичных крышах с углом наклона 20 градусов. К ним относятся мансардные окна и световые люки, переходные мостики, дымоходы, ендовы и многое другое. Все они требуют усиления каркаса. Поэтому, помимо основных досок, в местах их установки устанавливаются дополнительные доски.
Сколько градусов должен составлять минимальный шаг?
Минимальный уклон крыши из металлочерепицы составляет 10 градусов. Допустимым является уклон от 10 до 90 градусов. При выборе оптимального угла наклона важно учитывать, что низкий угол делает пространство между крышей и потолком непригодным для использования в быту.
Если вы установите самый высокий угол наклона крыши для металлической кровли, то доступ к крыше для проведения ремонтных работ будет очень затруднен. Чем больше угол, тем выше конек и, следовательно, тем больше площадь покрытия.
При правильном расчете угла наклона кровли для металлической черепицы калькулятор должен учитывать следующие аспекты:
- Модель черепицы. Следует отметить, что большинство производителей указывают минимальный угол наклона кровли из металлической черепицы в описании товара.
- Что тип крыши планируется: односкатная или скатная.
- Как будет выглядеть снег снег будет ли он односкатным или двускатным.
После всех расчетов и с учетом вышеуказанных моментов, при условии, что длина поверхности склона составляет 6 метров, был установлен минимальный уклон в 22 градуса. Конечно, этот результат не приводится в технической документации. Он рассчитывается опытными мастерами в процессе наблюдения за уже эксплуатируемыми крышами.
Читайте также:
Кровля из гофрокартона: нюансы выбора и особенности монтажа, фото и видео
Проведение расчетов
Чтобы более точно определить, каким должен быть минимальный уклон скатной металлической кровли, необходимо знать два числа:
- высота От верха парапета до конька;
- ширина ширина здания.
Для расчета расстояние от парапета до конька делится на половину стены, и в результате получается желаемый угол.
Чтобы определить результат в процентах, умножьте его на 100.
Важно! Чтобы результат был точным, расстояние до конька должно измеряться от верха парапета, а не от поверхности плиты, так как это является вопиющей ошибкой.
Конечно, в строительстве бывают исключения, когда уклон составляет всего 10 градусов. Однако это делается при наличии специальных рекомендаций по строительству. Следует помнить, что такой уклон приводит к увеличению нагрузки на поверхность в случае выпадения снега. Поэтому обрешетка должна быть сплошной. Кроме того, поверх них должен быть уложен гидроизоляционный мат. Кроме того, под швы кровельных листов укладываются специальные распорки.
