Профилированный лист С8 – характеристика, описание, цена

Профилированный лист С8-1150 – один из самых универсальных профилей, широко используемый в современном строительстве. Профилированный лист С8 – самый экономичный профилированный лист, используемый в качестве облицовочного материала для стен, а также для возведения заборов и монтажа подвесных потолков. Несмотря на то, что его несущая способность относительно невелика, оцинкованный трапециевидный лист С8 часто используется для монтажа покрытий скатных крыш с углом наклона более 30-40°.

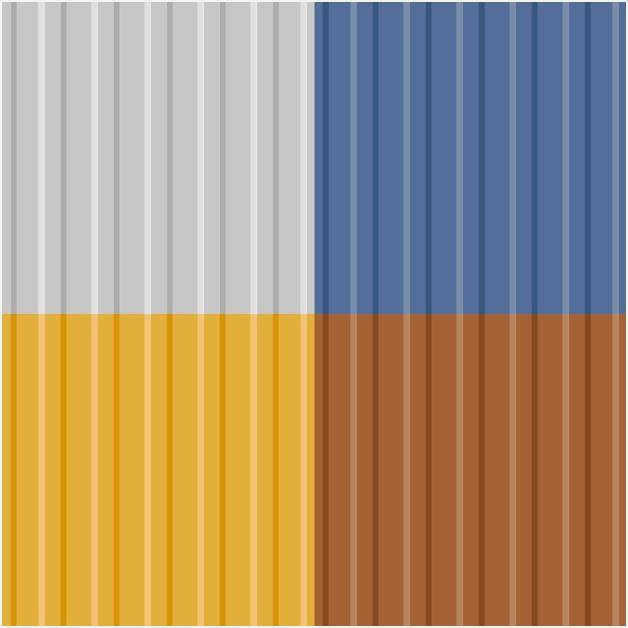

Профилированный трапециевидный лист С8 – внешний вид

Содержание статьи (нажмите, чтобы открыть)

• Производство гофрокартона С8
• Применение гофрокартона С8
• Технические характеристики и размеры
• Цена, закупка, расчеты

Производство профнастила С8: основные размеры и требования к качеству готовой продукции

Профнастил С8 для заборов и крыш производится методом холодной прокатки по ГОСТ 24045-94 и ТУ 1122-079-02494680-01 из тонких стальных листов толщиной от 0,5 до 0,7 мм. В качестве сырья используются:

1. холоднокатаная рулонная сталь Холоднокатаная сталь марок 01 и 220-350 по ГОСТ Р 52246-2004 с защитным цинковым покрытием по ГОСТ 14918.
2. Оцинкованная сталь с полимерным покрытием ГОСТ Р 52146-2003 и окрашенная сталь по ГОСТ 30246.

Линия по производству оцинкованного профлиста С-8 включает в себя следующее оборудование:

• Разматыватель, на который устанавливается рулон стального листа;
• Формовочная машина (часто называемая прокатным станом);
• Гильотинные ножницы;
• Приемное устройство;
• маслостанция;
• пульт управления с автоматической системой управления.

Весь производственный процесс полностью автоматизирован; задача сменного персонала – контролировать производственный процесс и следить за работой оборудования.

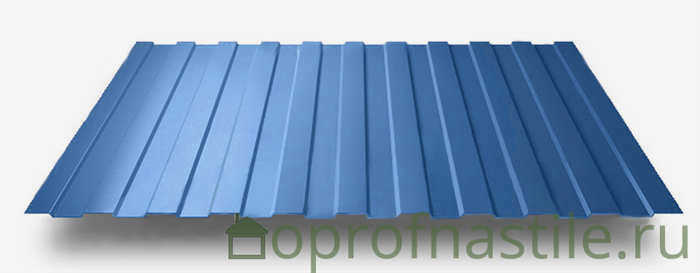

Трапециевидный лист с-8 – размеры профиля

Трапециевидный лист с-8 имеет поверхность с высотой трапециевидного гофра 8 мм, шириной основания 62,5 мм и расстоянием между гофрами 52,5 мм. На современных прокатных станах, производящих рифленый лист с8, размеры готовой продукции могут составлять от 0,5 до 12 м.

Стандарт регламентирует следующее Стандарт на свойства волнистого листа С8:

1. Кровельный профлист С8 может иметь незначительные потертости и повреждения на лицевой стороне, которые не нарушают целостность защитного покрытия.
2. Профилированный лист С-8 может иметь следующие отклонения: высота профиля ± 1,0 мм, ширина листа ± 8,0 мм и длина листа ± 10,0 мм.
3. Настил для заборов С-8 не должен иметь серповидность более 1,0 мм на 1,0 м длины профильного листа до 6,0 м и не более 1,5 мм на длину листа свыше 6,0 м.
4. Гофр профилированного листа толщиной 8 мм не должен превышать 1,5 мм на плоской поверхности и 3,0 мм на фальцевой кромке листа.

Кровельные, стеновые и несущие профилированные листы: в чем разница?

Основное различие между марками профилированных листов заключается в их несущей способности. Или, проще говоря, в весе, который приходится на единицу площади материала. Несущая способность профлиста, в свою очередь, определяется высотой гофрированного профиля – чем она больше, тем больше максимально допустимая нагрузка на профлист.

Различия в несущей способности между типами профнастила

Гофрированным листом обшивают здания, строят из него заборы и небольшие бытовые сооружения: сараи, склады, хозблоки. Поэтому несущая способность минимальна. Стеновые секции с высотой волны 18 мм и более можно использовать для кровли только при соблюдении трех условий:

• Нагрузка на крышу рассчитывается не приближенно, а по всем правилам;
• Уклон крыши не слишком крутой;
• снеговая и ветровая нагрузка на объекте низкая.

Расчеты часто приводят к следующим выводам Под профилированным стеновым листом необходим сплошной или практически сплошной короб.. Особенно если крыша является эксплуатируемой.

Кровельный профнастил имеет большую высоту волны – обычно от 21 мм – и, соответственно, большую несущую способность. Это первое, что отличает стеновой профлист от кровельного профлиста. Хотя это нельзя назвать жестким правилом. Единых стандартов для кровельного трапециевидного листа не существует – размер профиля определяется каждым производителем в рамках спроса и климатических условий региона.

Например,

В южной части России можно купить профилированный кровельный лист ПК-20 с высотой волны 18 мм, что более чем достаточно для перекрытия круто скатных крыш в условиях мягкого климата и нечастых снегопадов.

Таким образом, высота волны – это не главное, что отличает профнастил для кровли – важен размер, но именно несущий и стеновой профнастил с одинаковой глубиной профиля. Главная особенность этих марок металлопрофиля в том, что они имеют капиллярную канавку. Она проходит по краю листа и отводит влагу, которая попадает в продольный шов во время таяния снега, дождя или появления конденсата при перепадах температур.

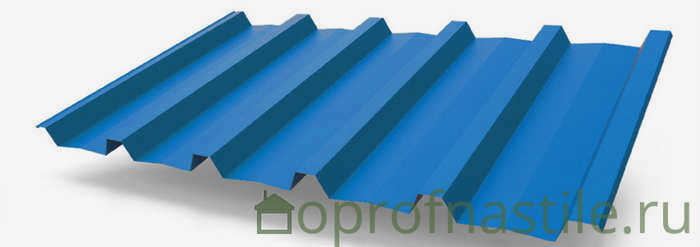

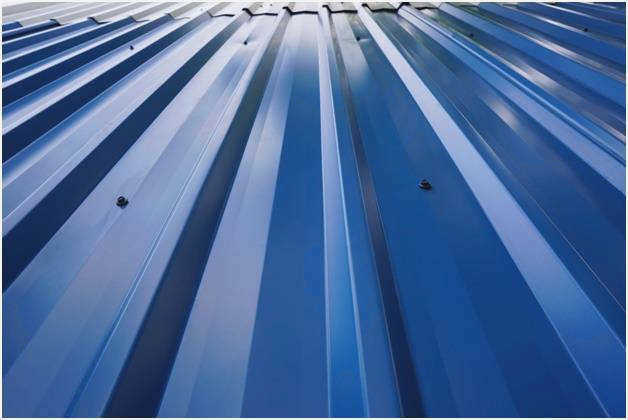

Трапециевидный кровельный лист

Ассортимент профилированных кровельных листов включает в себя не только марки металла ПК с канавкой для водоотвода, но и ряд несущих, стеновых, нестеновых профилей с соответствующей высотой волны, перекрывающей кровлю. Основные из этих марок, а также их технические характеристики приведены в таблице ниже.

Симметрия гофры профилированных листов C8 и C10

Профильные листы обеих марок C8 и C10 имеют повторяющийся рисунок гофры. Однако визуально было замечено, что верхний и нижний фланцы 8-мм профиля имеют одинаковый размер, в то время как лист С10 имеет разный размер. Следовательно:

Лист профиля C8 имеет повторяющийся симметричный рисунок;

Размер верхнего и нижнего фланцев 8-миллиметрового профильного листа составляет 52,5 мм. Профильный лист 10 мм имеет нижний фланец 70 мм и верхний фланец 20 мм. Разница заметна.

Возникает резонный вопрос: зачем нужна асимметрия? Асимметричные профилированные листы, благодаря увеличенному размеру нижнего фланца, подходят для укладки с досками настила. Такая конструкция увеличивает площадь контакта изделия. Это позволяет надежнее закрепить металлический профиль на обрешетке.

MP10 и C10 – в чем разница?

Иногда на рынке встречается профильный лист MP10. Он идентичен профлисту С10 по техническим параметрам, размерам и типу покрытия. Это обозначение означает, что производители металлических профилей выпускают продукцию по собственным спецификациям.

Профильные листы марок С10 и МП10 имеют еще одно отличие. Оно заключается в наличии капиллярной канавки в продукции марки МП.

Капиллярная канавка – канавка, углубление, используемое по всей длине крайнего фланца листа. При монтаже настила из досок эта канавка служит для отвода влаги из места нахлеста соседних профилей. Такое структурное дополнение важно для кровли. Именно поэтому профилированные листы и это отличие указывает на их пригодность для использования в кровельных конструкциях. Поскольку жесткость изделий невысока, спектр применения профилированных листов МП10 и С10 в качестве кровельных покрытий ограничен. Они используются

В строительстве небольших крыш и навесов;

Технические характеристики профнастила С8

Итак, разобравшись, что такое профнастил, перейдем непосредственно к теме статьи. Сначала мы рассмотрим технические характеристики и размерные параметры гофры 8.

Начнем с сырья. Используется холоднокатаная сталь марки 01 или 220-350. Толщина листа составляет 0,4-0,7 мм. Чем толще лист, тем выше прочностные характеристики материала, тем выше его цена.

Однако на цену влияет еще один параметр – слой цинка. Согласно ГОСТу, он варьируется от 140 до 275 г/м². В настоящее время на рынке представлены профилированные панели из оцинкованного листа с толщиной защитного слоя 100 г/м². Этот профилированный материал значительно дешевле. Хотя он продается как стандартный вариант. Это мошенничество, будьте бдительны и требуйте сертификат качества.

Теперь что касается параметров. Марка С8-1150-0,5 означает, что высота профиля составляет 8 мм, полезная ширина – 1150 мм, а толщина металла – 0,5 мм. Следует отметить, что общая ширина панели составляет 1200 мм.

Следует уточнить, что профилированные листы, независимо от марки и размера, накладываются друг на друга в одну волну. Это обеспечивает герметичность монтируемой кровли или конструкции. Поэтому при расчете количества необходимого строительного материала учитывается полезная площадь, а не общая.

Что касается длины профилированного листа марки С8, то, как и все модификации гофрокартона, этот параметр имеет довольно большой диапазон: от 0,5 до 13 м. И это большой плюс, ведь можно прямо в цехе осуществить обрезку под нужные размерные параметры каркасной плоскости. Это значит, что, например, в процессе укладки плитки на стене не будут образовываться стыки и швы, которые портят внешний вид.

Технология монтажа профнастила С8

В принципе, все профилированные листы монтируются одинаково. Это означает, что существуют определенные правила, которыми нельзя пренебрегать. Пропуск одного из них приводит к некачественному конечному результату. Давайте опишем эти правила:

• Как уже говорилось выше, соседние листы, независимо от того, установлены ли они вертикально, горизонтально или на наклонной плоскости, перекрываются … одной или двумя волнами.
• Если два соседних листа соединяются в продольном направлении, то смещение одного относительно другого должно быть не менее 10 см. Если угол закрываемой плоскости меньше, то нахлест должен быть больше.

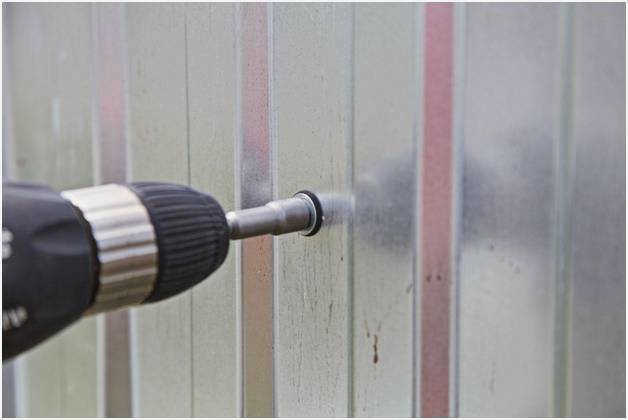

• Закрепите обшивку к обрешетке или каркасу с помощью кровельных саморезов с шестигранной головкой. При этом на крепеж необходимо установить прокладку из неопреновой резины, которая не меняет своих размеров и эксплуатационных характеристик под воздействием различных температур и солнечного света.

• Соединительные элементы крепятся только нижняя волна. Если необходимо соединить два соседних листа, следует использовать короткий шуруп, который вкручивается в верхний профиль нахлеста между двумя волнами.

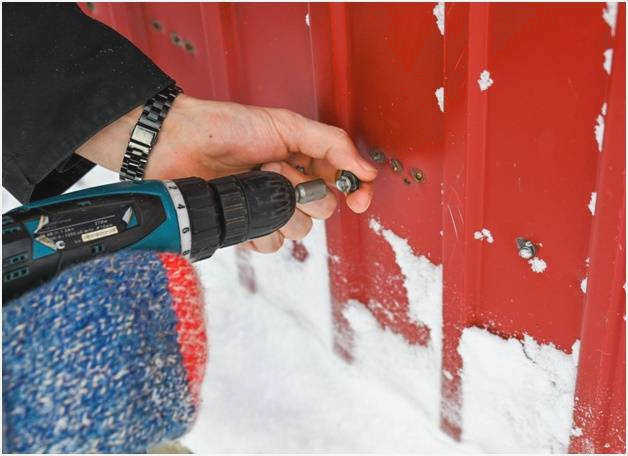

• Саморезы вкручиваются строго перпендикулярно листу перпендикулярно уложенному листу. Неопреновую прокладку нельзя накладывать с перекосом, так как это приводит к негерметичному прилеганию неопреновой прокладки к профилированной плоскости панели. В результате образуется зазор. Это особенно важно при установке профнастила на кровельные конструкции.
• Затянуть чрезмерно затягивать крепёжные элементы не. Они также не должны быть ослаблены.. В обоих случаях соединение будет негерметичным. Это означает, что кровельный шуруп должен прижимать профилированный лист к обрешетке, а не вдавливать его.
