1 Уложите гидроизоляционную ленту на фундамент, где будет установлена нижняя лента. Обратите внимание, что разница в высоте цоколя не должна превышать +/- 3 мм. При необходимости я делаю цементный раствор для выравнивания. Затем тщательно размечаю, чтобы соединительная балка имела правильные геометрические размеры здания. Креплю нижнюю балку к фундаменту с помощью расширительных анкеров и затягиваю гайкой.
Монтаж пола в деревянном каркасном доме
Потолок и пол в деревянно-каркасном доме – это элементы, разделяющие пространство. Они устанавливаются на перекрытиях, которые также являются частью несущего каркаса здания. Именно поэтому их роль так важна. Плита перекрытия в деревянно-каркасном доме обеспечивает жесткость полов и потолков, а также теплоизоляцию всего здания.
- 1 Конструкция пола
- 2 Материалы для пола
- 3 Расчет нагрузки
- 4 Софит и пол
- 5 Расположение планок
- 6 Укладка планок
- 7 Условия эксплуатации
Конструкция перекрытия
Перекрытие и материалы, используемые для его строительства, зависят от расположения дома и назначения строения. В каркасных домах используются три типа перекрытий – чердачное, первого и промежуточного этажей.
Плиты перекрытия необходимы для обеспечения жесткости и надежности пола. Чердачные перекрытия предусматривают отделочные слои и теплоизоляцию. Плиты промежуточного перекрытия выполняют одновременно функции пола и чердачного перекрытия, выступая в каркасном доме в качестве пола первого этажа и потолка второго этажа.
Наибольшие нагрузки на перекрытие возникают в вертикальном направлении. Поэтому основание перекрытия проектируется таким образом, чтобы уменьшить вертикальные прогибы.

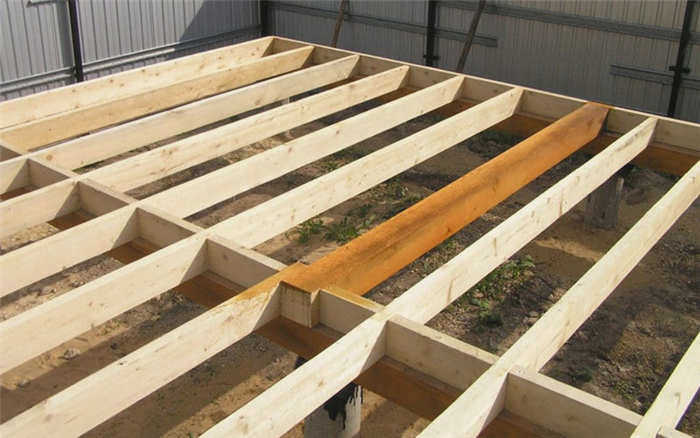

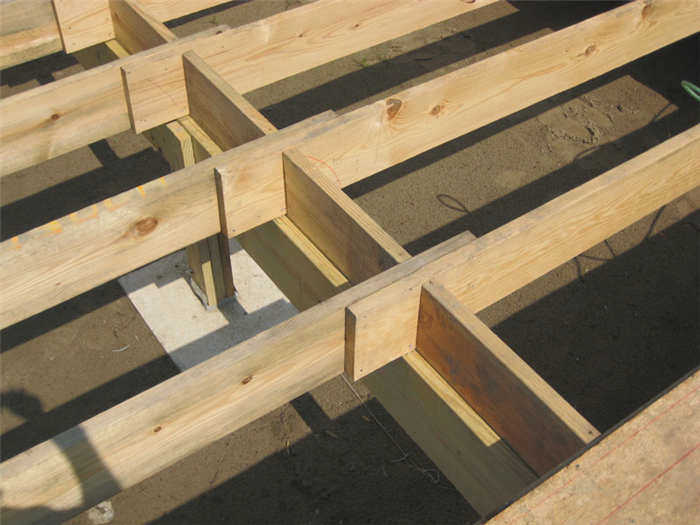

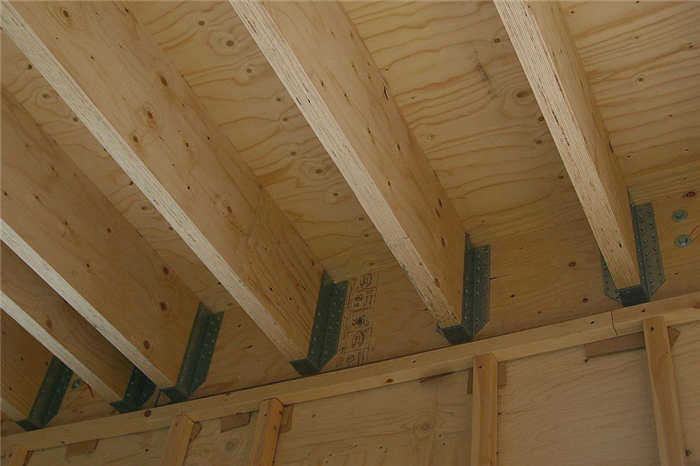

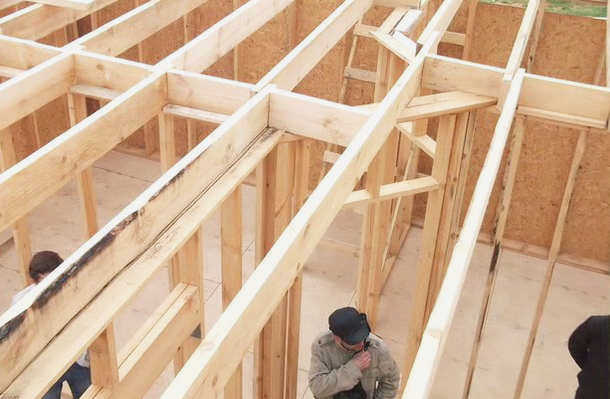

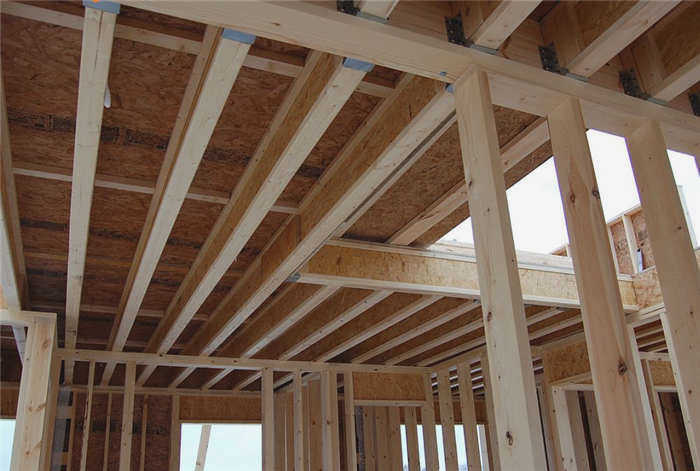

Балки перекрытия
Балки перекрытия – это деревянные балки прямоугольного сечения длиной от 4,5 м и выше. Конкретная длина определяется на этапе проектирования в зависимости от размеров здания.

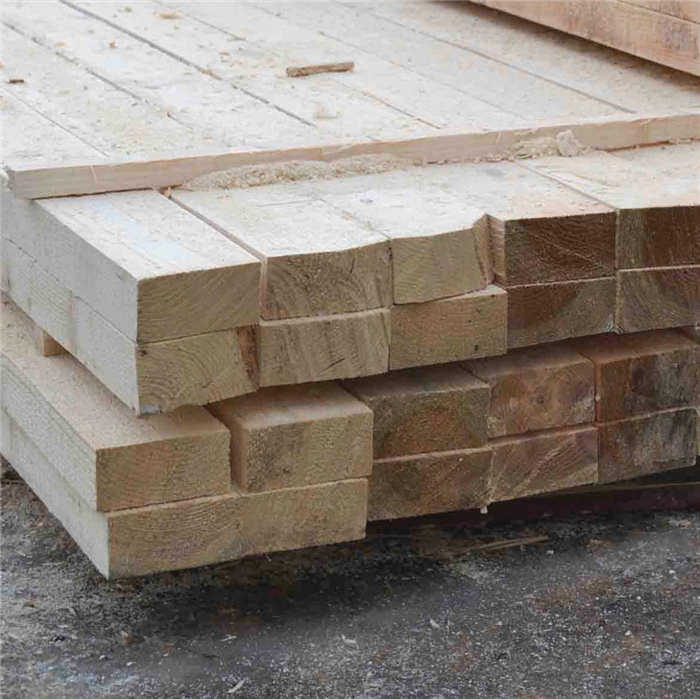

Для строительства используется древесина хвойных пород. Лучшим вариантом является лиственница. Балки из этого материала не гниют.
Внимание!
Важно, чтобы балки не имели сучков, так как в этих местах могут появиться трещины. При выборе брусьев для балок перекрытия в деревянно-каркасном доме я обращаю внимание на их ровные размеры, как по сечению, так и по длине. А также на влажность самой древесины. Хорошие балки должны быть сухими и не иметь прогиба ни в продольном, ни в поперечном сечении.
Балки для первого этажа и перекрытий обычно имеют толщину 50 мм, ширину 220 мм и длину 4,5 м и более. Во влажных помещениях (ванная комната, кухня) используются балки шириной 172 мм, что дает мне возможность формировать углубления и плиточные стяжки на уровне общей площади пола.

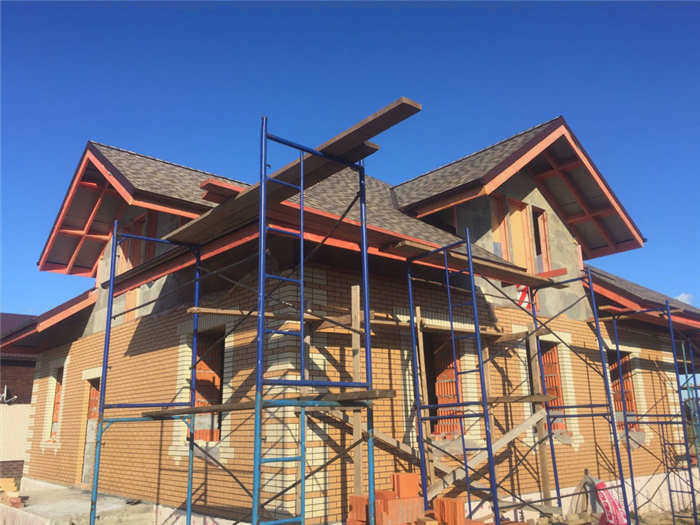

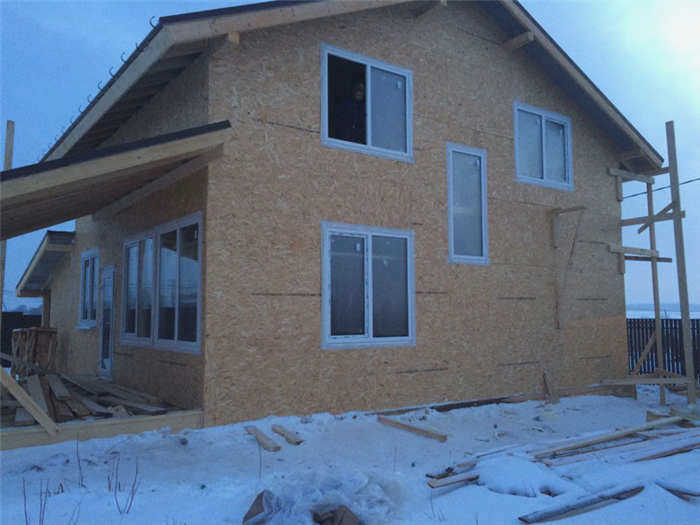

Мои фотоотчеты о построенных мною домах
Посмотрите, как я и моя команда возводим каркасные дома в подробных фотоотчетах
Мы не делаем никаких секретов, мы показываем весь процесс строительства деревянного каркасного дома шаг за шагом.
Расчет балок
Перед выбором балок производятся расчеты с использованием следующих основных параметров будущего здания
- Толщина плит перекрытия или OSB, ДСП;
- Предполагаемая максимальная нагрузка на 1 м2 пола;
- Количество точек опоры для балок или расстояние между стенами.
Даже такая минимальная информация помогает мне правильно выбрать сечение балок и расстояние между балками перекрытия в каркасном доме.
Я рекомендую 300 кг/м2 в качестве максимальной нагрузки. Сечение балок перекрытия в каркасном доме следует выбирать в таком соотношении, чтобы ширина превышала толщину в 3,5 – 4,5 раза.
Расстояние между балками пола в деревянном каркасном доме напрямую зависит от толщины напольного покрытия. Чем больше толщина материала половой доски или настила, тем дальше друг от друга могут быть установлены балки.
Таблица используется для усреднения расстояний и сечений.
| 20 мм | 300 мм | 2000 мм | 110×60 мм |
| 24 мм | 400 мм | 3000 мм | 150×80 мм |
| 30 мм | 500 мм | 4000 мм | 180×100 мм |
| 35 мм | 600 мм | 5000 мм | 200×150 мм |
| 40 мм | 700 мм | 6000 мм | 220×180 мм |
| 45 мм | 800 мм | ||
| 50 мм | 1000 мм |
Неправильные, так сказать, "экономические" расчеты могут привести к деформации балок и пола в целом. В результате возникает эффект "гуляния" поверхности, устранить который можно только путем переделки проделанной работы.
Требования к конструкции пола
Промежуточный пол в деревянно-каркасном доме должен соответствовать ряду критериев, но основные требования следующие:
- Жесткая и прочная конструкция, способная выдерживать серьезные нагрузки.
- Ни одна балка не должна прогибаться под действием силы тяжести.
- Деревянные полы в каркасном доме должны быть хорошо звукоизолированы, чтобы внешний шум и шумы с одного этажа не проникали на другой.
- Важно сделать хорошую изоляцию. Особенно хорошо должны быть утеплены полы на чердаке и в подвале.
- Все основные элементы пола должны обладать хорошей огнестойкостью, чтобы случайный пожар на этаже не распространился по всему зданию.
- Не стоит создавать слишком массивные, дорогие и огромные конструкции – перекрытие должно быть максимально простым и недорогим.
Особенности перекрытий
После возведения нижнего уровня необходимо сделать перекрытие из тех же материалов, что и каркас, чтобы продолжить строительство следующего уровня дома. Важно, чтобы стены каркаса были ровными по горизонтали. Это позволит быстро возвести перекрытие.
По сути, плита является основанием для верхнего уровня. Это означает, что плита первого этажа (слой между первым и вторым этажами) становится полом для первого этажа. Это означает, что конструкция должна быть особенно прочной. При необходимости лучше усилить балки, так как к ним будут крепиться внутренние не подвальные стены.
Иногда проект дома включает балки перекрытия в стропильную систему. В этом случае есть свои недостатки:
- Теплоизоляционный слой будет значительно уменьшен, что приведет к образованию тепловых мостиков;
- необходимо будет предусмотреть сложную систему вентиляции пространства под крышей в зоне соединения балок и стропил;
- Поверх стропил необходимо будет соорудить дощатый или фанерный пол.
Балки пола могут иметь разную толщину. Поэтому, если по ним никто не будет ходить, можно настелить тонкие доски. Если вы планируете использовать потолок в качестве жилого помещения, балки должны иметь большую площадь, по крайней мере, такую же, как первый этаж.
Теплоизоляция полов

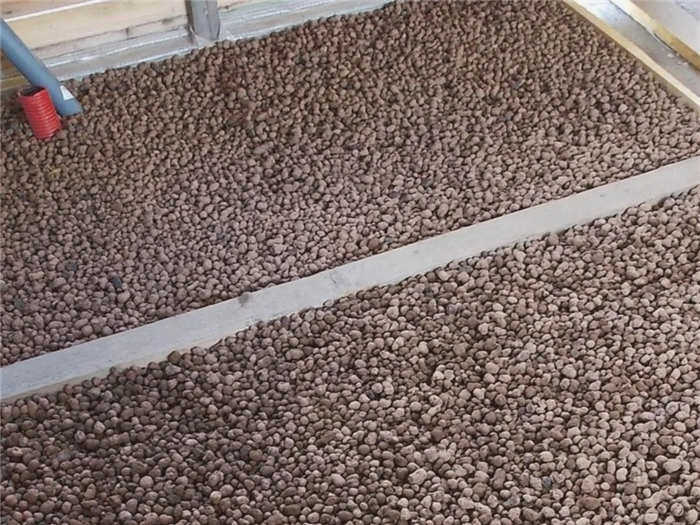

Строительство первого этажа в деревянном каркасном доме может также включать использование насыпной теплоизоляции:
- Древесные опилки;
- шлак;
- керамзит;
- Перлит.
Сыпучий материал используется для заполнения пустот между деревянными балками перекрытия. Это позволяет дополнительно укрепить саму конструкцию пола.

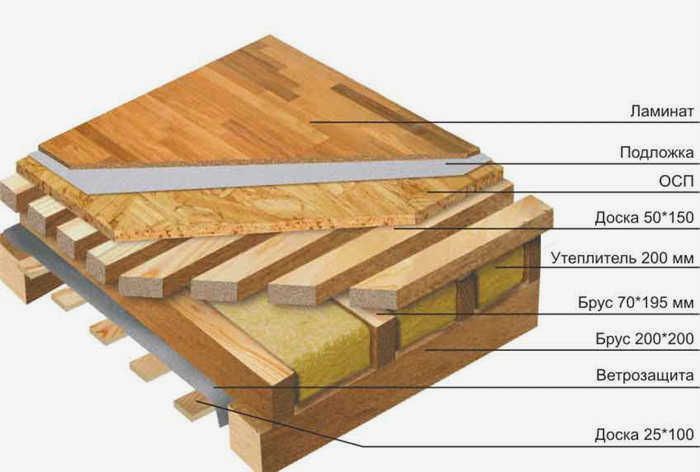

Данный вид теплоизоляции используется при монтаже пола по балкам. В этом случае используется брус 50х50 мм и плиты OSB 15-20 мм.
Основное преимущество насыпной теплоизоляции заключается в том, что материал равномерно распределяется по всей поверхности основания пола и достигается необходимая толщина изоляции. Вы можете выполнить эту работу самостоятельно и сэкономить значительную сумму денег на услугах профессиональной строительной компании.
Насыпную теплоизоляцию рекомендуется использовать только в случае подвального перекрытия. При строительстве промежуточного пола лучше использовать легкую эковату, которая является отличной альтернативой керамзиту, чтобы не нагружать лишний раз каркас здания. Другие наполнители достаточно дороги.

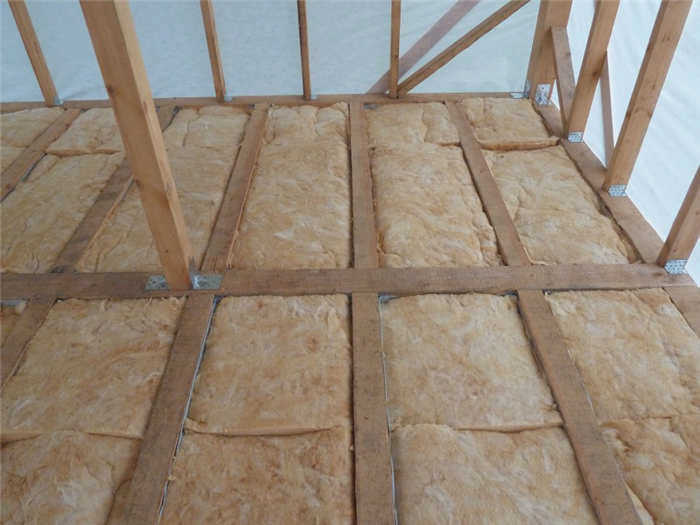

В качестве изоляционного материала можно также использовать пенопласт или минеральную вату. Они довольно легкие, и для качественной изоляции достаточно толщины 10-15 см. Такой слой утеплителя не будет значительной нагрузкой на каркасную конструкцию, а для монтажа можно использовать тонкие листы ДСП и дерева размером 30х30 мм.
Пенополиуретан считается лучшим методом для утепления пола каркасного дома. Пена позволяет полностью изолировать основание от сквозняков и сырости, поскольку она затыкает все трещины, щели между различными частями конструкции и проникает в самые доступные места. Но этот вид изоляции уже требует профессиональной команды и специального оборудования. Следовательно, стоимость монтажа значительно возрастает.
Последовательность монтажа пола
При самостоятельном возведении загородного дома каркасной конструкции необходимо заранее изучить технологию строительства и последовательность монтажных работ. Особое внимание рекомендуется уделить планировке оснований пола, в том числе порядку укладки.
Подготовительный этап
Укладка пола в каркасном доме начинается с проверки уровня поднятого фундамента. Плоскость фундамента должна быть ровной и без значительных отклонений. Используя спиртовой уровень, измерьте высоту фундамента в разных точках и проверьте диагонали.
Обнаруженные аномалии немедленно устраняются, и только после этого в фундаменте сверлятся отверстия и закрепляются анкера для последующего крепления строительных лесов.

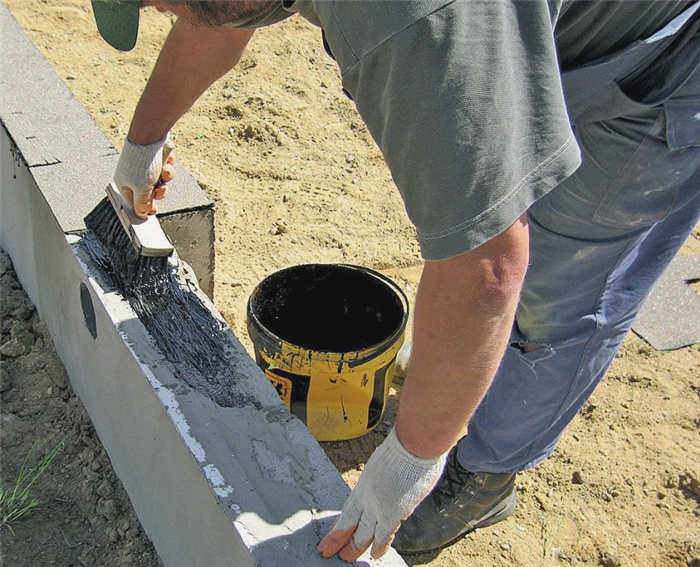

На этом этапе фундамент необходимо загерметизировать. Для этого можно использовать асфальтовый войлок, специальную гидроизоляционную мембрану, мастику или другие доступные материалы.
Сборка строительных лесов
В качестве строительных лесов используются балки или строительные доски шириной не менее 15 см и толщиной не менее 5 см. Они собираются по периметру и площади здания и закрепляются анкерами.
Последовательность сборки строительных лесов:
- Доски укладываются на фундамент, лишние части обрезаются и временно убираются для подготовительных работ;
- Определение мест винтовых соединений;
- Проделывание отверстий в бетонной полосе;
- Укладка гидроизоляционного материала;
- Укладка досок, фиксация их анкерами;
- Используя спиртовой уровень, проверьте ровность расположения элементов и выравнивание полученной плоскости. При необходимости используйте дополнительные клинья для устранения неровностей.
