Предлагаемая система BE с индивидуальными воздуховодами в квартире может быть довольно громоздкой и материалоемкой, что приводит к высоким затратам на этапе строительства и снижению прибыли для застройщика. Основным объектом торговли в жилищном строительстве является вовсе не "комфорт жильцов", а "продаваемая жилая площадь". Именно застройщик всегда стремится увеличить "продаваемую площадь", даже в ущерб качеству вентиляционной системы.
Вентиляция в квартире своими руками: обзор нюансов проектирования вентиляционной системы
Независимо от того, будет ли вентиляция квартиры своими руками или с помощью специалистов, она должна способствовать созданию здорового микроклимата в помещении.
С помощью системы вентиляции можно рассчитать необходимый объем воздухообмена и выполнить большую часть работы самостоятельно, что приведет к значительной экономии. В этой статье мы подробно рассмотрим, как это сделать.
Мы также рассмотрим нюансы организации вентиляции и притока свежего воздуха.
Законодательные требования к вентиляции жилых помещений
Поскольку воздухообмен напрямую влияет на качество жизни, для определения его оптимальных параметров были проведены научные исследования, результаты которых нашли отражение в законодательстве.
Основным документом, регламентирующим организацию вентиляции жилых помещений, является СП 54.13330.2016 "Здания жилые многоквартирные", актуализированная редакция. СНиП 31-01-2003.
Правила расчета минимального объема воздухообмена
Минимальный объем воздухообмена для различных типов помещений можно рассчитать, используя данные таблицы 9.1. СП 54.13330.2016.
При расчете нельзя просто сложить полученные значения. Для жилых помещений воздухообмен определяется как воздух, поступающий снаружи и выходящий на кухню, в ванную комнату и т.д., а для технических помещений – как воздух, поступающий из жилой комнаты и выходящий в жилое помещение.
Следовательно, необходимо отдельно рассчитать необходимое количество приточного и вытяжного воздуха, чтобы в итоге взять максимальное значение этих двух величин.
Здесь есть один нюанс. Проектировщик жилого дома обязан рассчитать величину притока для расчета теплового баланса и величину вытяжки для расчета параметров вентиляционного оборудования.
Жильцы имеют право выбрать вентиляцию с меньшим расходом воздуха, что и происходит в подавляющем большинстве случаев.

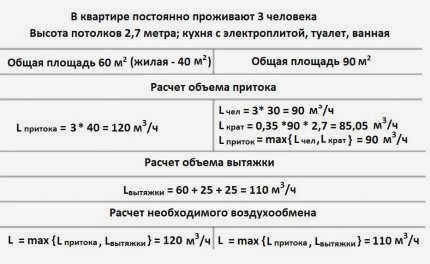

Пример расчета минимального расхода смены воздуха для типового жилища в соответствии с требованиями СП 54.13330.2016. Это необходимо сделать для того, чтобы понять необходимую мощность вентиляции
Определение объема воздухообмена с хорошей точностью возможно только при использовании принудительной вентиляции.
Подробные расчеты вентиляции с формулами и реальными примерами расчетов для отдельных помещений рассматриваются в другой статье.
Проблема естественной вентиляции в домах, где дует ветер
Что такого страшного в приточной вентиляции, если у нас есть окна с герметичными стеклопакетами?
Это наблюдение верно, но с некоторыми оговорками.
Если у вас есть окна, которые можно открыть, они больше не являются "герметичными" или "воздухонепроницаемыми".
На самом деле в жилищах всегда есть открывающиеся окна или ставни для вентиляции.
Именно взаимодействие ветра с этими вентиляционными отверстиями вызывает проблемы с естественной вентиляцией в кухнях и ванных комнатах.
В современных жилых домах новый стандарт вентиляции (SP60-2020) позволяет объединять все вытяжные каналы из отдельных квартир на одном этаже в один общий коллективный канал, расположенный в общем коридоре на следующем этаже этого подъезда.
Именно это объединение вытяжных каналов из разных квартир, выходящих на разные этажи, создало самую большую проблему в функционировании вытяжных устройств естественного парообразования.
Эта проблема проявляется в случайном переносе неприятных запахов из одной квартиры в другую.
Чтобы добраться до корня проблемы, сначала необходимо объяснить, как одиночное здание взаимодействует с ветром.
Ветер дует на стену здания
Когда ветер дует на одинокое здание, он создает сложную картину воздушных потоков, пытаясь каким-то образом окружить здание.

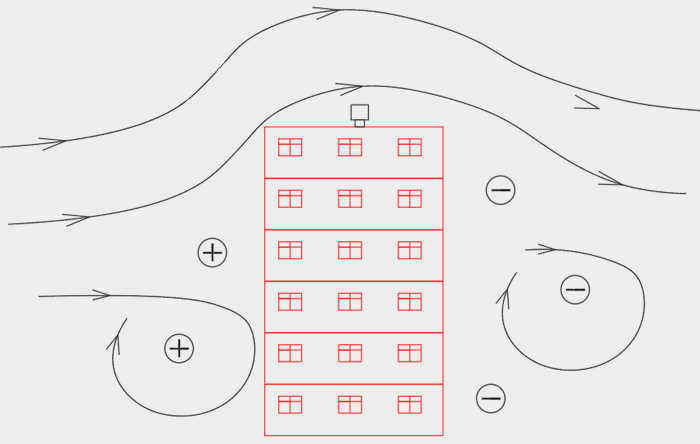

Таким образом, со стороны набегающего потока ветра наблюдается небольшое избыточное давление воздуха на стену дома, а с противоположной стороны "тени" – небольшое падение давления воздуха (см. рис. 2).
Рис.2. Распределение давления воздуха на противоположных высотах, когда ветер дует против здания.

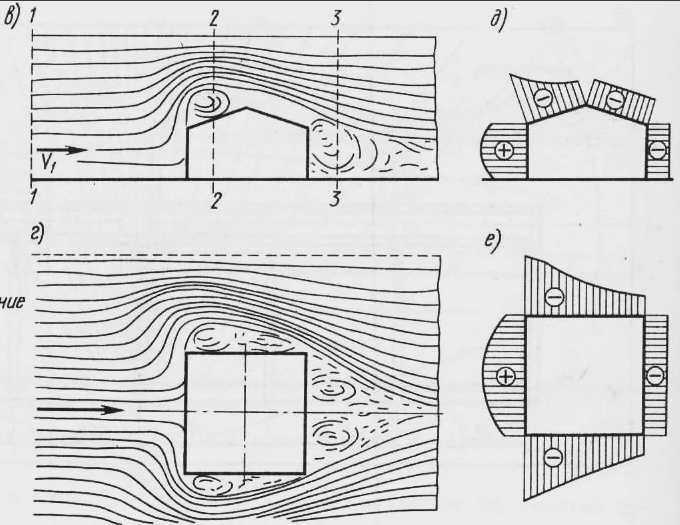

Рис.3. Это рисунок из учебника, показывающий распределение давления воздуха на разных сторонах здания, когда ветер дует на него.
Эта разница давлений вызывает "динамическую тягу" в вытяжной системе.
Однако в случае современной системы, где все вытяжки на первом этаже соединены между собой, эта "тяга" направляется не вверх на крышу (как это предусмотрено проектом), а в квартиру на "затененном" фасаде. (См. рис. 4-5).
В результате, когда в ветреную погоду в квартирах на "затененной" стороне дует сильный ветер, неприятные запахи из квартир на "наветренной" стороне здания начинают интенсивно проникать внутрь.

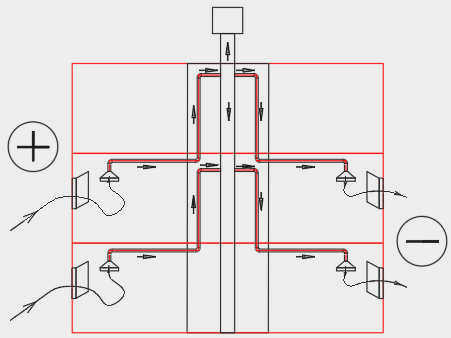

Рисунок 4. Подключение воздуховода в квартире к общему общедомовому воздуховоду с помощью "спутника". При этом "спутник" – это вертикальный участок воздуховода от этажа до этажа, который в случае пожара предотвращает распространение горячего дыма от общего стояка по воздуховоду в квартиру без пожара.

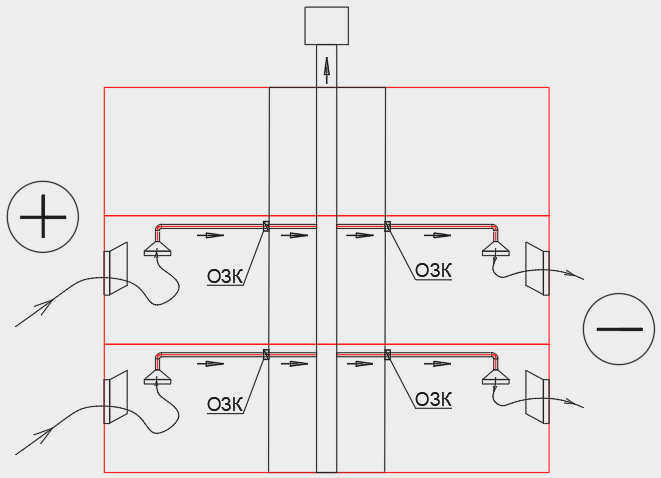

Рисунок 5: Соединение квартирного воздуховода с воздуховодом общего стояка с помощью GFC. Противопожарный клапан автоматически закрывается в случае пожара и предотвращает распространение горячего дыма из горящей квартиры в общий воздуховод.
Какие условия я должен выполнить, если хочу проветрить свою квартиру?
Как должна осуществляться вентиляция квартиры и каким требованиям она должна отвечать?
- Обеспечение комфортного микроклимата в помещении и хорошего качества воздуха.
- Снижение кратности воздухообмена, которую можно увеличивать или уменьшать по мере необходимости.
- Предотвращение роста плесени.
- Предотвращение повреждений, вызванных избыточной влажностью.
- Снижение уровня шума внутри и снаружи.
- Не вызывать сквозняков.
- Снижают потребность в тепловой энергии.
- Эффективно удалять углекислый газ, водяной пар, угарный газ, побочные продукты, запахи и табачный дым.
Установка вентиляции должна быть запланирована на стадии проектирования. Это минимизирует затраты на установку, перепланировку и модификацию. Если вы не знаете, какой тип вентиляции установить в вашей квартире, обратитесь к профессионалам, имеющим лицензию и сертификат, подтверждающий их квалификацию, например, к специалистам инженерной фирмы Qwent.
Типы вентиляции в квартире
- Естественная или гравитационная – самый простой тип вентиляции, при котором перепад давления используется для создания естественного потока воздуха;
- механическая. Принудительный поток воздуха создается вентиляционной установкой, приводимой в действие электродвигателем;
- Механическая вентиляция с рекуперацией тепла. Принудительная вентиляция с рекуператором, который улавливает тепло из отработанного воздуха;
- Гибридная вентиляция сочетает в себе естественные и механические принципы.
Строительная промышленность предлагает множество типов вентиляции для установки в жилых помещениях. Системы различаются по принципу действия, производительности и дополнительным функциям. Основные типы вентиляции перечислены выше.
В российских домах наиболее распространена малоэффективная естественная вентиляция. Второй по популярности является механическая вентиляция. Какую вентиляцию выбрать для своей квартиры, вы сможете решить сами, изучив наш материал.
Естественная вентиляция
Естественная вентиляция использует физический закон гравитации для создания воздушного потока. Это самый простой и консервативный тип воздухообмена, встречающийся в большинстве зданий.
Давайте разберемся, как работает естественная вентиляция в квартире. Холодный воздух поступает в помещение через вентиляционные и негерметичные отверстия в окнах и дверях и смешивается с теплым воздухом в помещении. Воздух более высокой температуры имеет меньшую плотность, поднимается вверх, вытесняется холодным воздухом и выходит через воздуховоды.
Недостатки естественной вентиляции:
- Зависимость от погодных условий. Температура наружного воздуха должна быть как минимум на 12°C ниже, чем температура в помещении. Эта разница создает разницу давлений, достаточную для прохождения воздуха через выходной канал. Летом эффективность такой вентиляции снижается.
- Строгие требования к монтажу. Вентиляционные каналы должны быть вертикальными, достаточной длины и сечения и должны быть правильно расположены на крыше.
- Охлаждение помещения и большие потери энергии в здании в холодное время года.
- Отсутствие контроля над вентиляцией. Поток воздуха возникает спонтанно; мы не можем контролировать интенсивность вентиляции или количество подаваемого воздуха. Мы также не можем установить очищающие воздух фильтры.
- Обратная тяга. Для самовентиляции необходимы откидные окна или установленные форточки. В противном случае возникнет явление инверсии (обратной тяги) – воздух, не имея возможности попасть в помещение, меняет свое направление и проходит через вытяжные каналы.
