Вставьте шнур питания в розетку, и пылесос мгновенно оживет, готовый к уборке и добраться до самых маленьких уголков вашего дома.

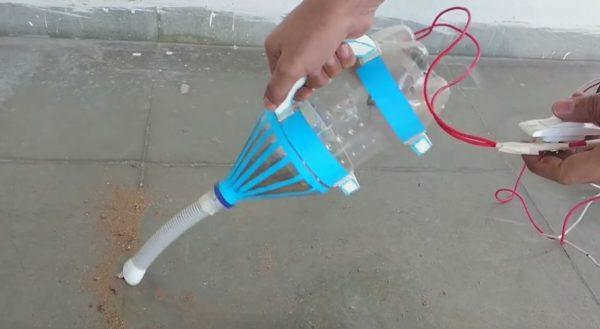

Как превратить пластиковые бутылки в мощный 12-вольтовый пылесос
Мотор от сломанного аккумуляторного инструмента можно использовать для создания удобного мини-пылесоса для уборки внутри автомобиля. Он очень легкий, быстро чистится и удобен для сбора разбросанного мусора.

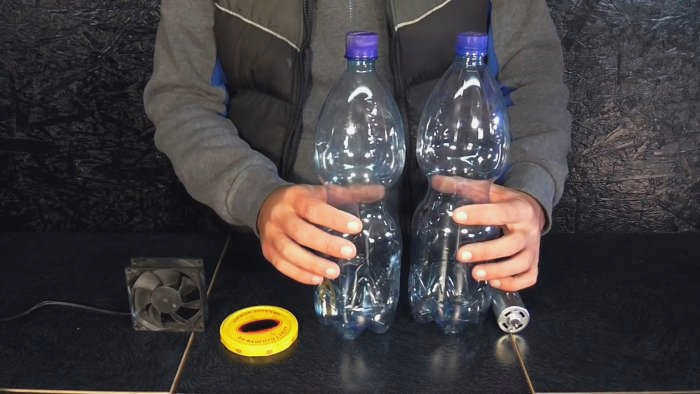

- Высокоскоростной 12-вольтовый двигатель – http://ali.pub/3xhgtm
- Компьютерный кулер (может быть поврежден);
- Пластиковые бутылки объемом 2 л;
- Чулки или носки;
- Электрический кабель;
- штекер прикуривателя;
- гофрированный шланг 20-25 мм
Процесс изготовления пылесоса

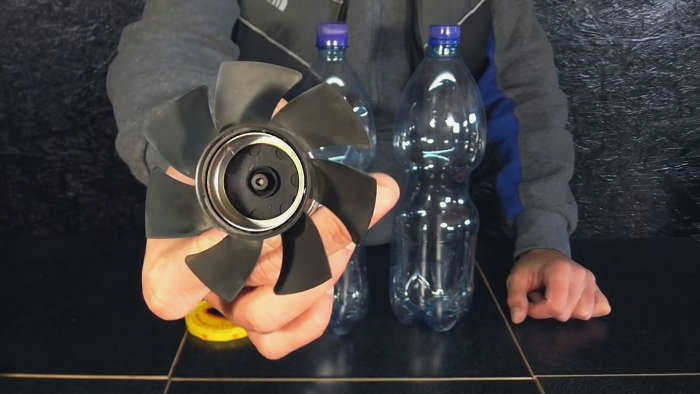

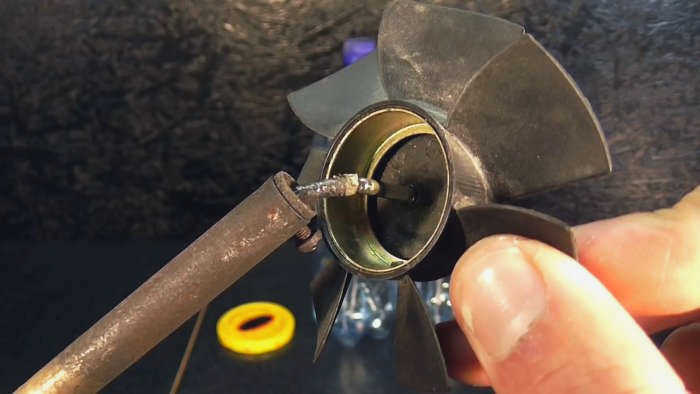

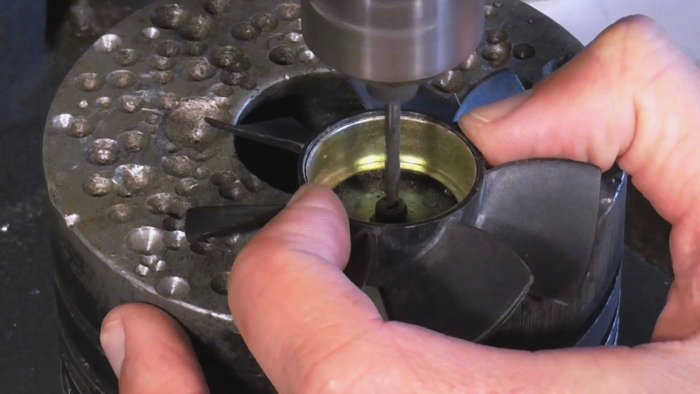

Лопасти вынимаются из охладителя и вытаскивается запрессованный вал. Если он не выходит, его нужно нагреть паяльником и вытащить горячим.
Затем лопасти насаживаются на вал имеющегося электродвигателя таким образом, чтобы ударная волна была направлена на корпус двигателя.

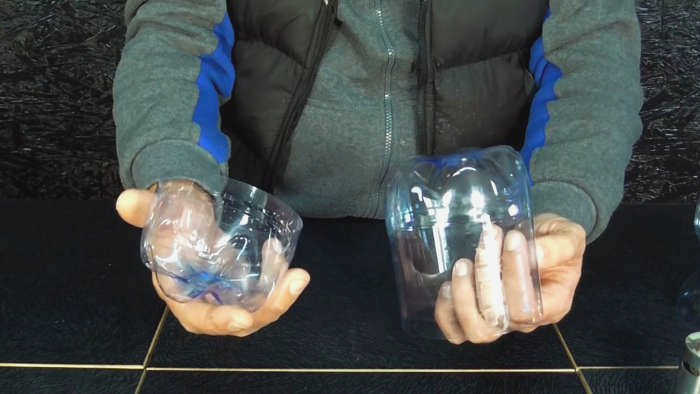

От двух пластиковых бутылок отрезаются донышки.

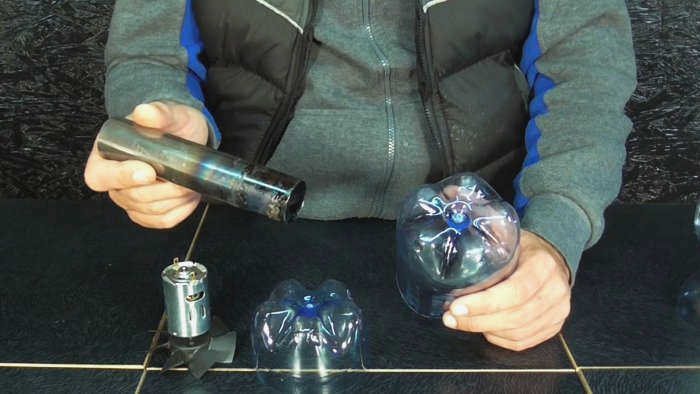

Одна находится в самом низу экструзионной линии, а другая – выше, примерно посередине. В донышках просверливаются отверстия, соответствующие диаметру корпуса двигателя. Если у вас нет сверла, их можно проплавить нагретой трубкой.

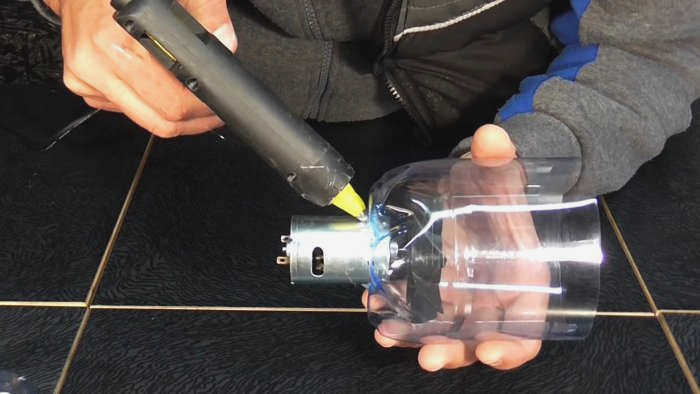

Мотор вставляется в длинное дно лопастями внутрь и приклеивается горячим клеем.
Затем меньшее дно помещается снаружи и также фиксируется клеем. Шов между стенками бутылки также заклеивается термоклеем.
Как сделать мощный аккумуляторный пылесос?

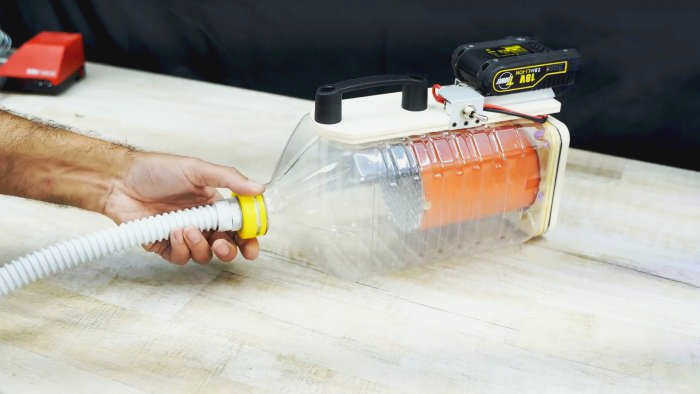

Аккумуляторный пылесос пригодится для уборки внутри автомобиля и сбора рассыпавшихся гаек и болтов. Вы можете купить его или собрать самостоятельно, поскольку многие необходимые детали часто можно найти в гараже или мастерской. Если у вас есть остатки электродвигателя от аккумуляторной отвертки, то это практически не потребует от вас никаких затрат.
Основные материалы:

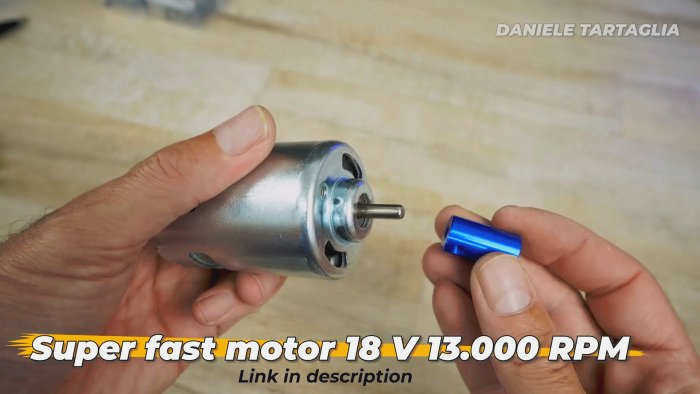

- Высокоскоростной электродвигатель 12-18 В – http://ali.pub/5ehzel.
- Фланец вала двигателя;
- Тонкий листовой металл;
- 5 л ПЭТ бутылка;
- канализационная труба 95 мм
- фанера до 12 мм;
- решетки вентилятора -2 шт;
- резина для прокладки;
- синтепон;
- мелкоячеистая сетка;
- барабан;
- гофра 20 мм с прокладкой.

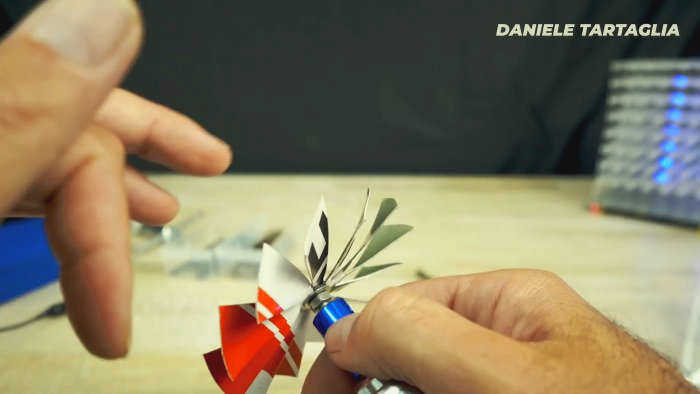

Ротор диаметром 90 мм вырезается и сгибается из тонкого металлического листа.
В его центре просверливается отверстие. Он крепится болтами к фланцу для установки на вал двигателя.
Диффузор сделан из куска трубы диаметром 95 мм.

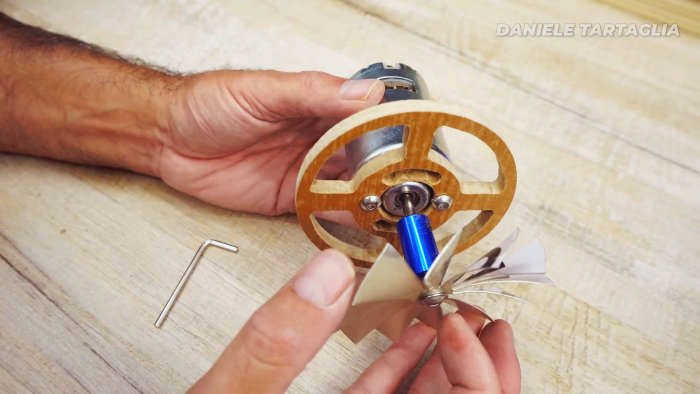

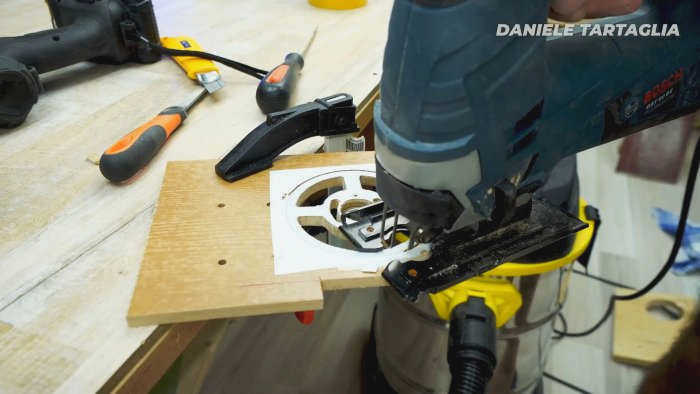

Чтобы прикрепить к нему вентилятор, из фанеры вырезается диск и в нем прорезается окно для потока воздуха. К этой детали прикручивается двигатель.
Пошаговые инструкции

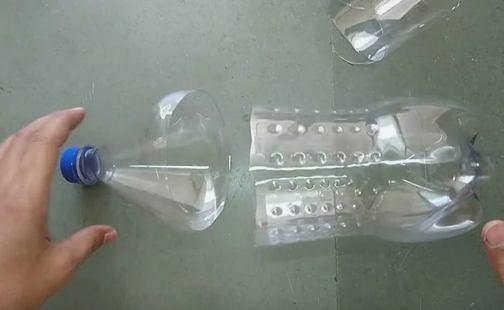

Как сделать пылесос из бутылки? Для этого вам необходимо четко представлять, как выглядит устройство и как оно работает. Возьмите пластиковую бутылку неправильной формы и отрежьте горлышко в том месте, где оно расширяется. У вас должно получиться что-то вроде крышки, которую можно плотно вставить обратно.
Затем отмеряем дополнительный кусок от отрезанного горлышка и отрезаем его так, чтобы оставшегося объема хватило на контейнер для пыли и корпус двигателя.
Для изготовления вентилятора подойдет любой кусок мягкого металла подходящего размера. Это может быть дно консервной банки, жестяная крышка или что-то, что можно легко вырезать ножницами, а затем согнуть. В идеале нужно найти готовый пропеллер от игрушки.
Диаметр пропеллера должен почти совпадать с внутренним диаметром бутылки для лучшего всасывания.

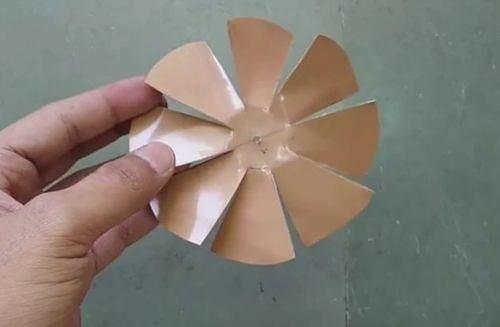

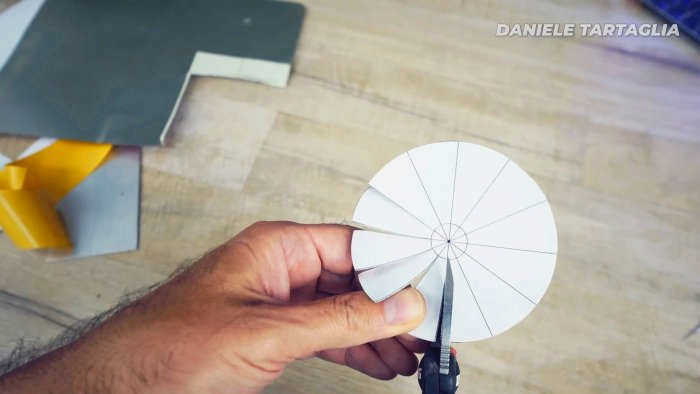

Вырежьте из банки круг и разделите его на восемь равных частей. Затем ножницами сделайте надрезы вдоль линии, оставив около 5-10 мм до центра окружности.

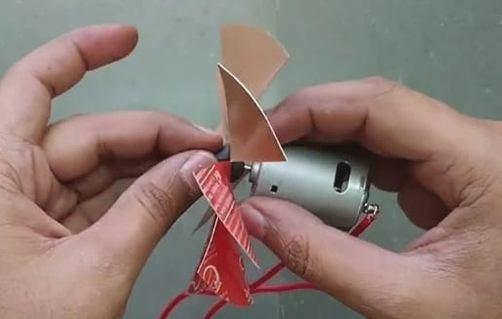

Сделайте в центре отверстие для крыльчатки электродвигателя и установите лопасти крыльчатки под небольшим углом, чтобы они всасывали воздух при вращении, а не наоборот.
Соедините вентилятор и ротор электродвигателя с помощью горячего клея или другим способом, стараясь не перекручивать соединения.

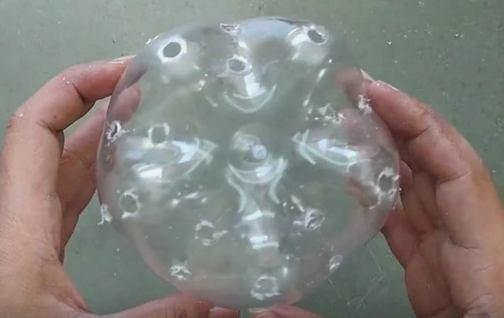

Сделайте отверстия в днище для выхода воздуха, просто отрезав выступающие края днища с помощью боксерского резака.
Как сделать незамысловатый мини-пылесос самостоятельно
С помощью самодельного мини-пылесоса вы сможете очистить практически любое труднодоступное место. Знакомство с устройством облегчит задачу.
В данном случае его функциональность зависит от двух величин – диаметра трубы и мощности вентилятора. Эти параметры являются наиболее важными и определяют производительность устройства. Чтобы сделать ручной пылесос для выполнения большей части работы, можно использовать нож для разрезания коробок.
Первым делом нужно взять пластиковую бутылку и разрезать ее пополам. Верхняя часть бутылки – та, что с пробкой, – будет использована для изготовления нашего устройства. Затем проделайте в крышке небольшое отверстие, чтобы через него могла пройти резиновая трубка. Она не должна быть сдавлена, так как малейший изгиб неизбежно повлияет на поступление воздуха, но и не должна быть свободной. Она должна прилегать достаточно плотно, но не должна быть сдавлена. Для лучшей герметичности всю конструкцию можно обмотать клейкой лентой. Сзади, между горловиной и краем выреза, поместите кусок поролона, который будет служить своеобразным фильтром.
Теперь настала очередь вентилятора. Он может быть любого дизайна, лишь бы удобно помещался в плоскости бутылки. Лучший вариант – использовать компьютерный кулер, который не только гармонично вписывается, но и отлично работает благодаря своей конструкции. Его также следует закрепить с помощью клейкой ленты.
Как только этот этап будет выполнен, мини-кулер готов, осталось только подключить его к электросети. Для этого подключите провода, выходящие из кулера, к источнику питания.
Краткое содержание темы
Мини-пылесос – отличный способ навести порядок в доме. С его помощью уборка самых труднодоступных мест не составит особого труда. Создав такое устройство своими руками, вы сможете сэкономить значительное количество материальных средств, получив при этом отличное функциональное и практичное изделие. В свою очередь, сделать его можно буквально за 15-20 минут, используя только подручные средства, а результат такой работы превзойдет все ожидания.
