Минимальная толщина перегородки из гипсокартона

Толщина перегородки зависит от размера металлических шпилек и гипсокартона. Если, например, используется профиль 50 мм и плиты 9,5 и 12,5 мм, то для двойной перегородки получатся следующие расчеты: 9.5+12.5+50+12.5+9.5=94mm.

Содержание

Минимальная толщина гипсокартонной стены

Барнхаусы обычно характеризуются просторными, открытыми планировками, высокими потолками, большими окнами и использованием натуральных материалов, таких как дерево и камень. В них часто сохраняются некоторые исторические детали, такие как грубые деревянные балки и деревянные стены, чтобы сохранить аутентичный вид.

В современном контексте термин "барнхаус" также может использоваться для описания новых домов или реконструкции, которые имитируют стиль барнхаус, но могут отличаться дизайном и материалами. Эти дома могут включать в себя современные удобства и технологии, но сохранять отличительные черты архитектуры барнхаусов.

В целом барнхаусы популярны благодаря уникальному сочетанию стиля, комфорта и природного очарования. Они являются примером гармоничного сочетания сельской и современной архитектуры.

Существует несколько различных типов барнхаусов, которые различаются по дизайну, стилю и размеру.

Вот некоторые из них:

Типичный представитель архитектуры барнхаусов, вдохновленный традиционными американскими амбарами. Обычно он имеет простую и прямоугольную форму с высокими потолками, широкими окнами и грубыми деревянными балками.

Современная интерпретация классического амбара, сочетающая элементы современного дизайна и традиционной архитектуры. Современные амбары могут иметь упрощенные формы, минималистские линии и использование современных материалов, таких как стекло и металл.

Тип амбарного дома, который подчеркивает его связь с сельской местностью и сельским стилем. Он может включать простые и функциональные элементы, такие как большие складские и рабочие помещения, навесы или веранды.

Более крупные и роскошные варианты барнхаусов. Они могут иметь дополнительные этажи, просторные планировки, большие окна и более сложные интерьеры. Расширенные барнхаусы обычно предлагают больше пространства для проживания, развлечений или работы.

Почему в доме холодно?

Как раз когда я разбирался с одним бревенчатым домом, я наткнулся на другой шедевр строительного мастерства, похожий на тот, что описан в этой истории:

Все началось, как это всегда бывает, совсем не с того, за чем мы пришли. Мы приехали, чтобы сделать проводку и заодно выяснить, почему пол в доме неровный. Когда мы измерили его, то обнаружили, что уровень пола в комнате 7*7 м составляет 8 см, а во всем доме – 13 см. В доме при наружной температуре около -1 градуса Цельсия, включенных конвекторах, масляном радиаторе и трехкиловаттном вентиляторе было ужасно холодно. Воздух бурлил под корпусами и под полом, особенно вдоль стен. Чтобы понять причину, пришлось вскрывать. Вдоль стен были щели, минеральная вата была уложена беспорядочно, ветрозащита не доходила до стен, а пароизоляция вообще отсутствовала. Этого достаточно, чтобы иметь общее представление о качестве изоляции. Но, как всегда, реальность превосходит ожидания. Давайте откроем дальше:

На этой фотографии зазор между балкой и стеной заполнен обрезками облицовки вместо минеральной ваты.

После демонтажа пола мы осмотрели пространство под крышей:

Мы увидели следующую картину: на стропилах прибита обрешетка, врезанная в верхние стропила. Похоже, что поверх обрешетки имеется ветрозащита: обрешетка, контробрешетка и металлическая кровля. Облицовка еще не вскрыта, но по внешнему виду можно предположить, что изоляция отсутствует.

Как вы думаете, может ли такой дом быть теплым?

Виды и особенности гипсокартонных перегородок

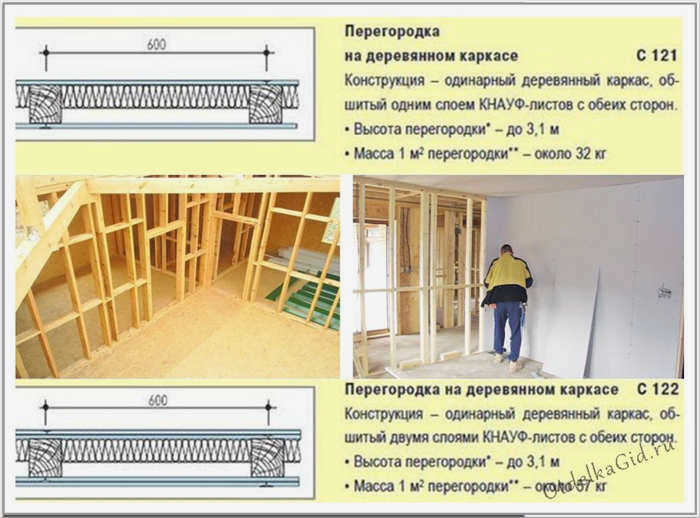

В основе конструкции для разделения пространства в помещении лежит каркасная система из деревянных балок или металлических профилей. Внешние панели изготавливаются из гипсокартона в один или несколько слоев, а внутреннее пространство используется для размещения теплоизоляции и скрытия инженерных каналов.

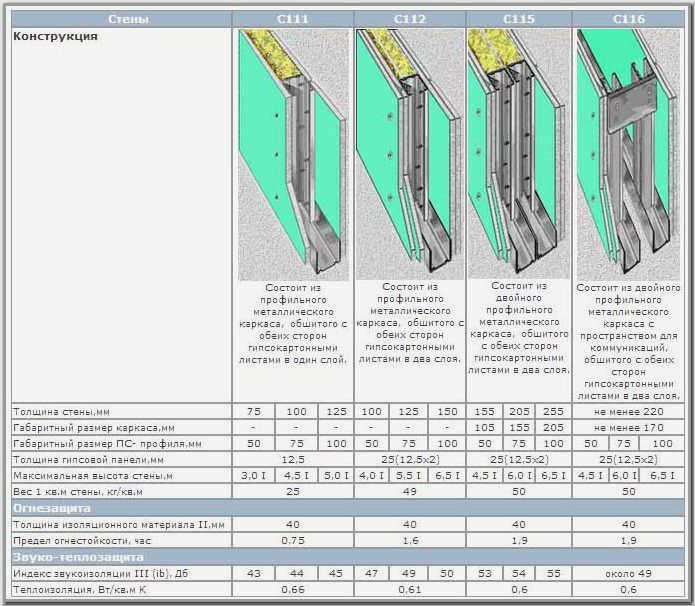

Чтобы выбрать правильное решение, стоит ознакомиться с классификацией, предлагаемой известным производителем строительных и отделочных изделий KNAUF. Строительный отдел включает в себя несколько вариантов со специальными обозначениями.

Из металлических профилей

С-111. Это наиболее распространенный стандартный вариант. Конструкция представляет собой основу из оцинкованных профилей CW, которые относятся к категории стоечных профилей. Внешняя отделка с каждой стороны выполнена из гипсокартона, установленного в один слой, а внутренняя часть заполнена минеральной изоляцией. Полученная конструкция отвечает всем стандартам пожарной безопасности и подходит для объектов, не требующих серьезной звукоизоляции. Вес композиции составляет примерно 28 кг на 1 м3 , при максимальной высоте 8 м.
С-112 В основе каркаса лежит стоечный металлический профиль. В отличие от С-111, каждая сторона обшивается двумя слоями гипсокартона. Полость также заполнена минеральной изоляцией. Конструкция обеспечивает хорошую звукоизоляцию: до 50 дБ по индексу RW. Значительно более высокие показатели огнестойкости. Этот вариант подходит для больших сооружений и обычных перестроек частных домов и квартир. Максимальная высота – 9 м, вес – 53 кг/м3.
С-113. Основа состоит из оцинкованных элементов, которые собираются классическим способом в один ряд. Внешняя отделка каждой стороны увеличивается до 3 слоев, а внутреннее пространство заполняется минеральной ватой. Конструкция обладает хорошими теплоизоляционными и шумопоглощающими свойствами. Максимальная высота составляет около 9,4 м, а вес – 78 кг на 1 м3.
C-115.1 Этот вариант значительно отличается от предыдущих категорий конструкцией каркасной системы: она основана на двух рядах профилей. Наружная обшивка имеет 2 слоя с каждой стороны, пустоты заполняются минеральными продуктами. Конструкция способна выдерживать значительные нагрузки и обладает отличными акустическими и теплоизоляционными характеристиками. Вес составляет от 57 кг/м3, а максимальная высота – 6,5 м.
C-115.2 Основой конструкции является разнесенная рама. Эта конфигурация состоит из двух рядов оцинкованных элементов, разделенных гипсокартоном для дополнительной прочности. Максимальная высота увеличивается до 9 м, а вес составляет 69 кг на 1 м3. Внутреннее заполнение стандартное.
С-116. Этот тип перегородок создается, когда есть необходимость прокладки подводящих или отводящих линий: водопроводных и канализационных труб, отопления. Каркас делается в два ряда на необходимом расстоянии от элементов колонн. Стыки выполняются с помощью полос гипсокартона или металлических перемычек. Снаружи обшивается двумя слоями гипсокартона. Звукоизоляция RW-индекса составляет 50 дБ, предел огнестойкости – 60-80 минут. Высота варьируется от 4,4 до 6,5 м, вес около 61 кг/м3.
С-118. усиленной конфигурации, относится к классу "Защита от проникновения". Конструкция аналогична разновидности C-113, но между слоями гипсокартона добавлены листы оцинкованной стали толщиной не менее 0,5 мм. Рекомендуемая высота – до 9 м, вес одного м3 – 86 кг.

Выбор материала

При возведении внутренних перегородок важно правильно выбрать продукты для каркаса и облицовки.

Гипсокартон

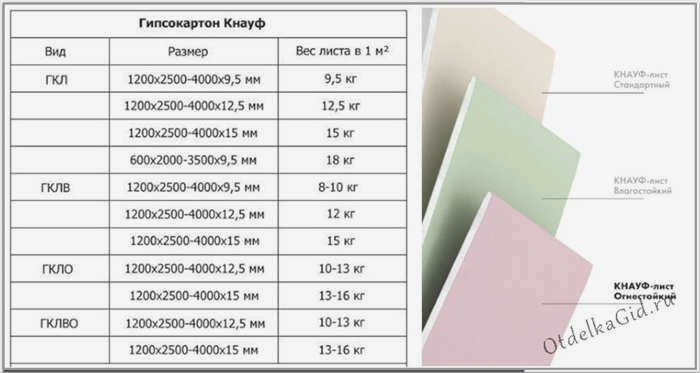

Для вертикальной конструкции важны прочность и несущая способность. Основные размеры плиты стандартны: ширина – 120 см, длина – 200, 250 и 300 см.

Толщина гипсокартона для перегородок:

12,5 мм. Классический показатель для создания обычных и декоративных конструкций.
15 мм. Такие плиты подходят для перегородок с нагрузкой до 50 кг/м2.
18 мм. Этот материал используется при нагрузке до 70 кг.

В ситуациях, когда необходимо распределить больший вес, используется двухслойная конструкция, которая может выдержать значительную нагрузку при условии усиления каркаса.

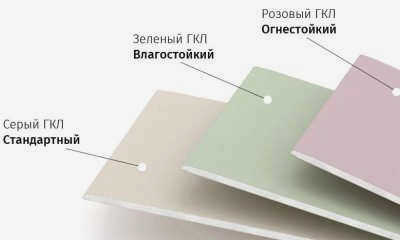

В зависимости от типа помещения или места расположения выбирается соответствующий сорт: обычный, влагостойкий или огнестойкий. Универсальным является специальный сорт – ГКЛВО.

Важно: продукция должна иметь маркировку и сертификаты безопасности.

Профиль

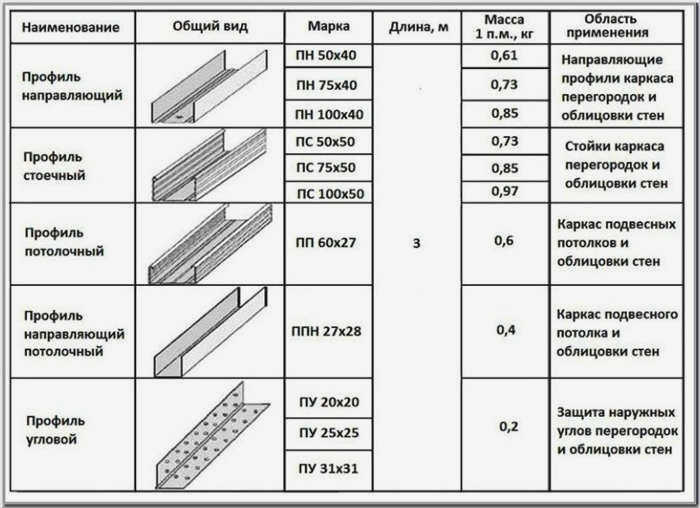

Гипсокартонные листы монтируются на каркасную систему, которая состоит из стоек CW и направляющих UW.

Размерный ряд продукции включает в себя несколько основных вариантов. При определении оптимальной ширины следует руководствоваться следующими рекомендациями:

50 и 75 мм. Данные элементы используются в простых конструкциях с разделительной или декоративной функцией. Для усиления используется деревянный брус.
100 мм. Отлично подходят для создания полноценной стены с утеплением и звукоизоляцией.
125 и 150 мм. Профессиональные профили для создания конструкции, способной выдерживать большие нагрузки.

Различия для разных типов помещений и стен

Для перегородок в частных или общественных зданиях следующие типы гипсокартона будут наилучшим выбором:

Мы рекомендуем толщину листа не менее 12 – 12,5 мм.
Если предполагается установка тяжелых креплений или вертикальная строительная перегородка будет использоваться в помещении с высокой проходимостью, следует использовать нестандартную толщину 15 мм.
Ширина листа почти всегда фиксированная, типичный размер – 1200 мм.
Если в вертикальной конструкции много углублений или изгибов, рекомендуется приобретать гипсокартон шириной 600 или 900 мм. Это уменьшает количество обрезков и отходов.
Длина гипсокартонных элементов должна быть кратна высоте стены. В типичном панельном жилище приблизительное чистое расстояние от низа до верха панели составляет 2700 мм, что соответствует одной из длин гипсокартона по ГОСТу.
Если гипсокартонная стена должна быть установлена в помещении высотой 3,6 м или более, рекомендуется приобретать нестандартные листы длиной до 3,6 – 4,0 м, которые производятся такими заводами, как Knauf.
Перед покупкой гипсокартона следует точно рассчитать высоту будущей стеновой конструкции. Например, для высокой перегородки высотой 3,8 м можно приобрести все изделия стандартного размера 1,2 х 2,7 м и установить их в 2 ряда (1 ряд вертикально, 2 горизонтально, что обеспечит оптимальную раскладку с минимальными подрезами).

В таких ситуациях дороже будет приобрести листы размером 1,2 х 4,0 м, так как нестандартные изделия дороже в расчете на м2 готовой конструкции, а также значительно увеличивают свои транспортные габариты.

Выбор длины, ширины и толщины гипсокартонных листов

Выбор правильного размера листов ГКЛ для возведения перегородок является ключевым вопросом. Выбор правильного размера листа – ответственная процедура, которая может дать следующие преимущества:

Обеспечение точного размещения материалов на стене, минимизация отходов.
Оптимизация использования профилированных элементов, так как недостаточное количество ступеней требует установки ненужных стоек или опор.
Точный расчет количества листов для вертикальной конструкции, без переплаты за дополнительный материал.
Возможность минимизировать обрезки, когда требуется дверной или оконный проем – укороченные листы позволяют сделать перегородку или перемычку практически без отходов.
Возможность установить стену один раз в высоком помещении без второго ряда панелей.
Точное определение толщины стеновой конструкции на основе размера каждого листа.

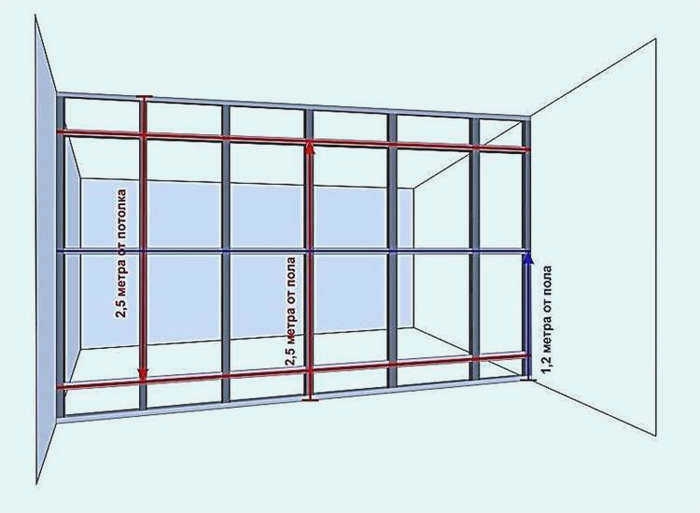

Перед заказом гипсокартона, Нелишним будет составить предварительный чертеж Прежде чем заказывать гипсокартон, неплохо бы сделать чертеж каждой перегородки, которую предстоит возвести.

Такой чертеж позволит составить точную спецификацию и разбить количество используемых элементов.

Справка. В случае большого количества перегородок эта информация передается на завод, где размещается заказ и производится необходимое количество материала, в строгом соответствии со спецификацией, кратное одному поддону.

Минимальные и максимальные параметры

После того, как подрядчик определился с условиями, в которых будет использоваться перегородка, он может определить минимальные и максимальные требования, используя предписания для перегородок.

Самая тонкая и самая толстая гипсокартонная перегородка в мм в зависимости от условий эксплуатации:

Внутренняя низкопрочная, звуко- и огнестойкая перегородка, тип C111, удельный вес 28 кг/м3 , высота до 8,0 м, стальной каркас толщиной 50/75 мм, одинарная плита ГВЛ толщиной 6,5/9 мм, без минеральной ваты, общий минимум и максимум -63/93 мм.
Реновационный гипсокартон со звукоизоляцией RW 50дБ, огнестойкость 1,25ч, тип C112, удельный вес 54кг/м 3, высота 5-9м, стальной каркас 75/100мм, двойная ГВЛ толщиной 9/12,5мм, минеральная вата 50мм, общая толщина 111/150мм.
Влагостойкая, огнестойкая и звукоизоляционная 3-слойная конструкция, тип С113, удельный вес 78 кг/м 3 , высота 9,5 м, каркас 100 мм, двойной слой ГКЛ 9/12,5 мм, минеральная вата 50 мм, общая толщина 127/137,5 мм.
Усиленная каркасная конструкция с двойным слоем картона, тип C115.1, удельный вес 58 кг/м 3, высота 6,5 м, каркас 70/100 мм, двойной слой гипсокартона 9/12,5 мм, базальтовая вата -50 мм, общая толщина -186/250 мм.
Тяжелая конструкция с разъемным стальным каркасом, дополнительный лист ГВЛ установлен между двумя каркасами, двойная обшивка, тип C115.2, удельный вес 69 кг/м 3 , высота 9,0 м, каркас – 75/100 мм, двойной слой ГВЛ – 9/12,5 мм, минеральная вата -50 мм, общая толщина -195/162,5 мм.
Прочная конструкция с высокой звукоизоляцией RW 50 дБ, двойной каркас, огнестойкость 1,25h, 50 мм ватин, тип C116, вес блока 61 кг/м3 , высота 4,5-6,5 м, каркас 100 мм, двойной каркас GFB 9/12,5 мм, 50 мм ватин, всего 236/250 мм.

Оптимальный размер внутренней гипсокартонной стены

После того как известны минимальная и максимальная ширина, подрядчик должен выбрать оптимальное значение. Это значение, при котором будут достигнуты наибольшие эксплуатационные характеристики при наименьших затратах. Это значение рассчитывается исходя из условий эксплуатации и стоимости 1 м 2 гипсокартонной перегородки.

Например, для сплошной перегородки между двумя помещениями, одно из которых должно быть звукоизолировано и обшито гипсокартоном, выбираем перегородку типа C115.1 размером 1×1 м.

1 вариант расчета оптимальная ширина гипсокартонной перегородки толщиной 9 мм, армированной волокном:

двойной каркас – 75 х 2 мм;
Двойной гипсокартон – 9 мм х 4;
Базальтовая вата – 50 мм;
Общая толщина – 186/250 мм;
Площадь конструкции – 1 м 2 ;
КНАУФ ГКЛ 2500х1200х9мм – 4м 2 х100=400руб./м 2 ;
Подложка – 0,21кг х 98руб./кг=20руб;
ПН 75 профиль, 3м – 4х2х110 руб. – 880 руб;
рулевой профиль, 4х2х98 руб. – 784 руб;
лента бронированная, 350 руб.
уплотнительная лента, 280 руб.
саморезы 30 штук, 196 руб.
Теплоизоляция 1000х600х50мм – 440 руб/м2;
Всего: 3350,6 руб;
общая толщина -186 мм.

2 вариант расчета оптимальная ширина перегородки из ГКЛ 12,5 мм при том же размере металлического профиля

Двойной каркас – 75х2 мм;
Двойной ГКЛ – 12,5 мм х 4 мм;
Минеральная вата – 50 мм;
общая толщина – 186/250 мм;
расчетная площадь – 1 м 2 ;
КНАУФ ГКЛ 2500 * 1200 * 12,5 мм -4 м 2 х 140 = 560руб./м 2 ;
Грунтовка КНАУФ – 0,20 кг х 99руб./кг = 19,6 руб;
Стойка профильная ПН 75, 4м – 4х2х110=880 руб;
Стойка профильная, 4м х 2 х 120 = 960 руб;
Армирующая лента, 347 руб;
Уплотнительная лента, 290 руб;
саморезы 30 штук, 190 руб.
теплоизоляция 1000*600*50 мм, 440 руб/м2;
Итого: стоимость – 3686,6 руб;
общая толщина – 200 мм.

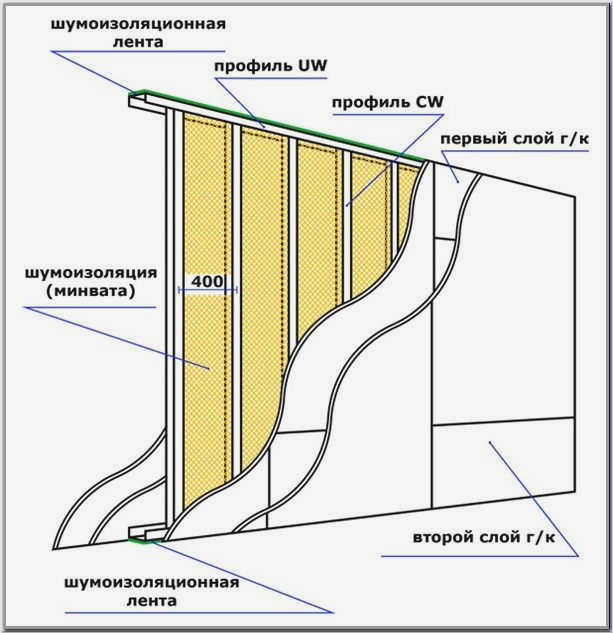

Пошаговая инструкция по изготовлению

Сначала нужно организовать надежный каркас, способный выдержать большие нагрузки. Для этого подойдут металлические профили толщиной 50, 75 или 100 мм. Используются профили ПП и ПС.
Поверхности пола и стен размечаются, крепятся вертикальные и горизонтальные направляющие. Профили PS вставляются вертикально в профили PP.
На следующем этапе крепится первый слой гипсокартона. Для этого в местах установки вертикальных стоек каркаса крепятся два гипсокартона. Крепление производится саморезами с помощью мощного шуруповерта. Важно быть осторожным и не вдавливать крепеж слишком глубоко, так как он может повредить внутреннюю структуру материала. Кроме того, внешние элементы не должны выступать над поверхностью, так как сверху будет крепиться следующий слой гипсокартона.
Следующий шаг – установка второго слоя гипсокартона. Не совершайте ошибку, выполняя монтаж аналогично первому слою. Необходимо добиться небольшого смещения. Для этого первый и последний листы гипсокартона разрежьте ножовкой примерно посередине. В этом случае сначала крепится половина стандартного гипсокартона, а затем оставшийся гипсокартон. При креплении последнего элемента тщательно рассчитывается его толщина.
Последний этап – отделка стыков на внешнем слое гипсокартона. Сначала края гипсокартона на стыках обрезаются строительным ножом. Затем устанавливается гофрированный картон, который прижимается к поверхности шпатлевкой. Второй слой гипсокартона полностью готов к декоративной отделке.

Двухслойные панели стоят дорого. Проблему можно решить, выбрав для внутреннего слоя тонкий гипсокартон толщиной 9,5 мм. Однако не стоит экономить на внешнем слое, для которого подойдет гипсокартон толщиной 12,5 мм.

Преимущества и недостатки

При возведении перегородки из двух слоев гипсокартона можно отметить ряд преимуществ:

Можно создавать сложные формы – вогнутые, выпуклые, изогнутые элементы;
удобная прокладка коммуникаций, как при однослойном строительстве;
простота монтажа, не требующая привлечения специалистов;
создание ровной поверхности, не требующей последующего выравнивания;
легкий вес материала не создает большой нагрузки на дорожное покрытие;
повышенная долговечность за счет двухслойной конструкции;
устойчивость к физическим и ударным нагрузкам;
повышенные теплоизоляционные и звукоизоляционные свойства.

Есть и некоторые недостатки. Даже двухслойный гипсокартон не выдерживает тяжелых отделочных работ. Например, керамическую плитку можно приклеить на поверхность, но керамогранит не выдержит.

Крепление настенной плитки или навешивание кухонных шкафов потребует дополнительного усиления. К элементам каркаса можно прикрепить массивные металлические профили или деревянные брусья.
