Бетонный слой – это собственно стяжка пола. Настоятельно рекомендуется использовать бетонную, а не цементно-песчаную стяжку. Для достижения необходимой прочности перекрытия с помощью цементно-песчаной смеси количество цемента, которое пришлось бы использовать, намного превысит стоимость конструкции пола аналогичной прочности из бетона. Толщина стяжки должна быть на 30-45 мм выше уровня трубы.
Как правильно уложить пол с подогревом – 3 способа
Теплый пол – отличный вариант для обогрева квартир, а в частном доме нередко эта система является основным и единственным источником отопления. Работоспособность и долговечность устройства зависит не только от правильности монтажа, но и от того, как уложен теплый пол.

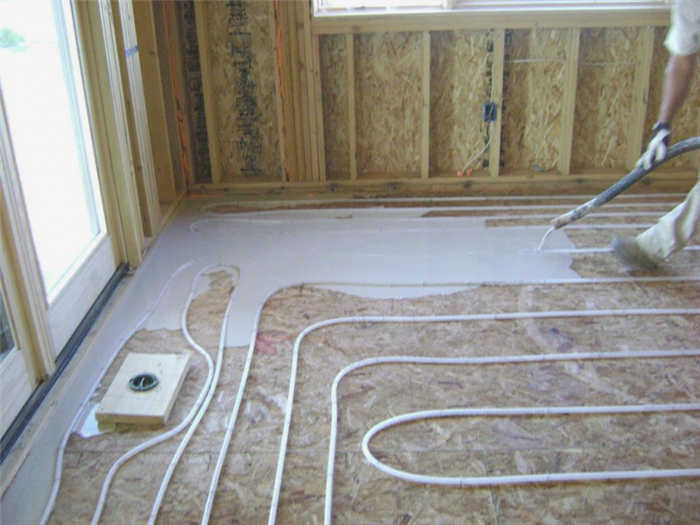

Чтобы залить пол в доме, разделите площадь на прямоугольники. Начните с угла, наиболее удаленного от входа. Используя направляющую, налейте на каждый участок слой толщиной 10 см и разровняйте его лопатой. Прокатать всю поверхность игольчатым валиком для удаления пузырьков воздуха, затем выровнять ровной кромкой. После завершения стяжки направляющие убираются, а участки заливаются бетоном.
Стяжка пола играет важную роль в такой конструкции, поскольку она защищает контур от механических повреждений и обеспечивает правильное распределение и обмен тепла. Поэтому заливка пола с подогревом требует соблюдения ряда правил, которые будут подробно описаны в этой статье.
Что подходит для напольного отопления?
Существуют три различных способа устройства полов с подогревом. Все они технологически просты, а сам процесс схож, хотя каждый метод имеет свои особенности.
| Метод подогрева пола | Описание | Преимущества | Недостатки |
| Бетон | Распространенным вариантом является цементно-песчаная смесь. Песок заменяется наполнителем для придания конструкции пола большей прочности. Это предотвращает разрушение основания при нагревании. Благодаря использованию наполнителя толщина слоя раствора уменьшается с 50 мм до 30 мм. | Прочность, долговечность и достижение равномерного прогрева поверхности пола. | Значительный вес пола и длительный период твердения. |
| Полусухая смесь | Основное отличие – содержит меньше воды, чем первый состав. Обязательное наличие полимерных добавок и волокон. | Повышенная прочность пола, сохнет гораздо быстрее, имеет меньшую усадку, а поверхность, полученная из такого состава, практически не подвержена растрескиванию. | Менее пластичен, по этой причине возможно появление пустот. |

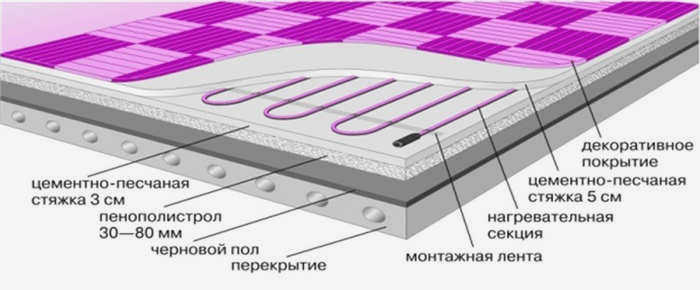

Описание "теста"
- Основание – бетонная, деревянная или черновая стяжка;
- Гидроизоляция – полиэтиленовая пленка (в случае близкого залегания грунтовых вод);
- демпферная лента – необходима для компенсации теплового расширения, укладывается по периметру помещения, в местах установки компенсаторов сжатия, на стыке стены с полом;
- теплоизоляция – в качестве теплоизоляции используются полистирольные плиты; стандартная толщина – 1 см;
- гидроизоляция – полиэтиленовая пленка;
- армирующая сетка – средний диаметр прутьев 1 мм;
- нагревательные элементы (металлические, пластиковые, полипропиленовые или PEX трубы);
- бетонная стяжка – рекомендуется заливать стяжку с помощью шпателя – так будет легче выровнять поверхность;
- подложка;
- напольное покрытие.

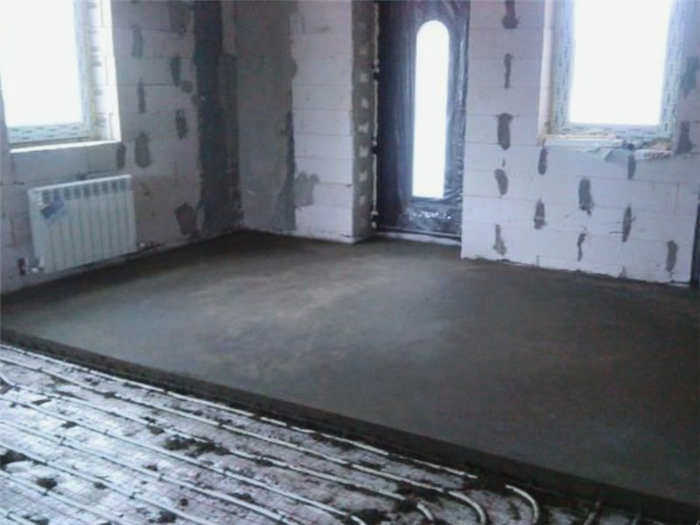

Толщина стяжки для напольного отопления
При устройстве водяного теплого пола очень важно правильно рассчитать толщину укладываемого бетона. Тонкий слой значительно снижает потребление энергии, но нагрев будет неравномерным, что приведет к выходу из строя всей системы.
Если высота бетонного слоя в системе напольного отопления будет большой, эффективность всей системы снизится, а затраты на топливо увеличатся, но поверхность будет нагреваться более равномерно.
Информация! При использовании плитки в качестве финишного покрытия толщина бетонной стяжки может составлять 5 см и более, так как плитка обладает высокой теплопроводностью. При укладке ламината, который является плохим проводником тепла, глубина слоя небольшая.
Бетон, залитый тонким слоем, не подходит для производственных цехов или помещений с большой нагрузкой. Над отопительными контурами толщина бетонного слоя должна составлять 30-40 мм. При правильной толщине стяжки можно не только сэкономить деньги, но и сохранить высоту потолков.
Тонкий слой легко повредить, так как при быстром нагревании и быстром охлаждении образуются "паутинки". Воздействие на поверхность, вызванное периодическим перемещением мебели, приведет к повреждению поверхности.
При использовании сухой стяжки приемлемый минимальный слой шпаклевки составляет 40-45 мм.
К сведению! Согласно СНиП, высота бетонной смеси должна быть такой, чтобы она полностью закрывала трубы.
При использовании полусухой стяжки толщина варьируется от 4 до 20 см. На ее величину влияют неровности поверхности.
Для жилых районов рекомендуются следующие пропорции:
- при укладке труб М 12 толщина бетонного раствора составляет 60 мм;
- М 17 – 65 мм.
Как рассчитать толщину стяжки?

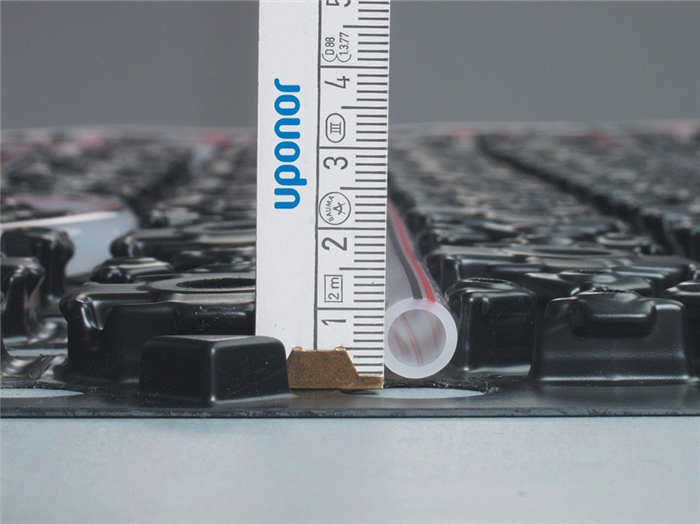

Толщина стяжки над полом с подогревом делается таким образом, чтобы над трубами был слой раствора толщиной не менее одного сантиметра. Это необходимо для предотвращения растрескивания бетона. Расчет производится исходя из диаметра труб отопления. Таким образом, при использовании стандартных труб диаметром 20 мм оптимальной толщиной будет 40 мм, где 20 мм располагается на трубе, а остальные 20 мм над ней. Правильные расчеты не только обеспечивают равномерный прогрев поверхности с накоплением тепла в основании, но и исключают сильную деформацию внешнего слоя из-за неравномерного теплового расширения.
ИНФОРМАЦИЯ: Дизайн комнаты для девочки
При использовании труб такого размера толщина стяжки может быть увеличена еще на 10-20 мм. Другими словами, она не должна превышать 60 мм – иначе система напольного отопления будет неэкономичной. Нагрев толстого слоя бетона будет потреблять много энергии.
Толщина стяжки также зависит от назначения помещения. Для жилых зданий требуется минимальный расход раствора, в то время как в торговых павильонах, складах или автоцентрах толщина бетонной поверхности над трубами должна быть больше. Это связано с чрезмерной нагрузкой на поверхность пола и с тем, что общественные помещения не требуют такой теплоотдачи, как жилые здания. Самая толстая стяжка – более 30 мм над трубами – используется в авиационных ангарах.
Что еще необходимо учитывать при расчете толщины бетонной стяжки?
Стяжка под теплый пол может быть усилена, если в помещении планируется разместить крупные предметы. Например, для установки пианино потребуется металлическая сетка в верхнем слое стяжки, которую можно укладывать точечно или по всей поверхности. Специальные твердые добавки в виде фракций позволяют увеличить прочность стяжки, как и самовыравнивающиеся смеси для пола, что позволяет немного уменьшить толщину стяжки. Поэтому слой стяжки поверх труб толщиной 40-50 мм при использовании вышеупомянутых продуктов может быть тоньше 20-25 мм. Не экономьте на материалах для финального слоя напольного отопления – это негативно скажется на долговечности и тепловых характеристиках системы отопления.
Чтобы рассчитать объем стяжки, рассчитайте ее толщину и умножьте эту цифру на площадь помещения. Полипропиленовая крошка и фибра считаются фракционными частицами, которые способствуют хорошей прочности пола и часто используются мастерами при организации напольного отопления.
ИНФОРМАЦИЯ: Теплый пол для укладки плитки своими руками
Примечание
- Перед заливкой бетона систему напольного отопления следует проверить на правильность работы и гидравлическую герметичность.
- Во избежание излишних потерь тепла не следует пренебрегать укладкой отражающего материала под трубопроводную систему.
- На эффективность и экономичность всей системы отопления влияет не только толщина стяжки, но и качество используемых материалов. Особенно это касается цемента, который склонен к комкованию. Тщательно выбирайте материалы и покупайте цемент незадолго до монтажа.
Рекомендации по монтажу
Если вы выбрали пленочную конструкцию, не рекомендуется использовать смесь для стяжки. В этом случае используйте специальный клей для плитки. Именно на него крепятся элементы. Разумеется, толщина слоя должна быть минимальной, а верх пленочного пола должен быть виден. После этого можно приступать к укладке плитки. Сначала подождите, пока высохнет предыдущий слой клея. Такой способ укладки плитки предотвратит отслаивание пола.

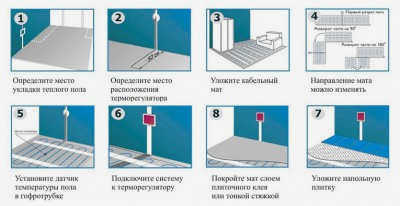

Технология укладки электрических нагревательных матов для пола
Материалы по теме:
Сухая стяжка своими руками – преимущества и недостатки технологии, пошаговый план работ
Как сделать стяжку пола – руководство по технологии работ
Обзор ГВЛ для пола – лучшего материала для сухой стяжки
Полусухая стяжка

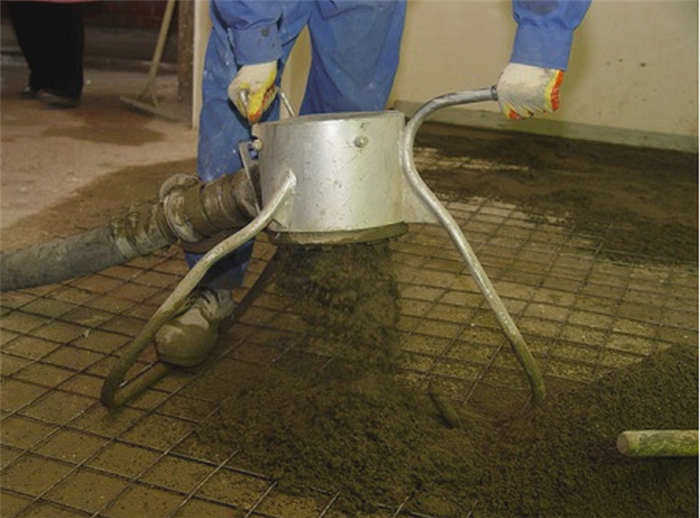

Многие в наше время предпочитают сухую стяжку. Ее заливка менее проблематична, чем цементно-песчаная смесь. Этот способ укладки имеет свои особенности. Полусухая смесь считается более прочной, чем обычная цементная. После заливки период высыхания значительно короче, что позволяет быстрее завершить укладку теплого пола.
Специалисты утверждают, что материал не крошится и не распадается под воздействием тепла от труб. С этим типом смеси легче и удобнее работать.
Перед укладкой полусухой смеси необходимо тщательно подготовить основание. Все загрязнения удаляются, основание выстилается пароизоляционным материалом. Если имеются глубокие трещины или полости, их рекомендуется заполнить вязким цементным раствором. Рулонные материалы следует укладывать с нахлестом, в том числе и на стены. Стыки заделываются специальной клейкой лентой. Полусухая смесь выливается на подготовленное основание.
Используемые пропорции смешивания указаны на упаковке полусухой смеси. Консистенция материала не должна содержать большого количества воды. Если вы сожмете его в руке, то получите плотный комок. Влага не должна стекать по руке. Это необходимо для проверки правильности смешивания ингредиентов смеси. В сухую смесь часто добавляют волокно, чтобы сделать покрытие еще более устойчивым. Волокно хорошо распределяется по всей конструкции во всех направлениях.
Минимальная толщина стяжки составляет 4 см. Ее высота также зависит от того, как уложены сами трубы, на какой материал они уложены. Пол и его максимальная высота могут достигать 20 см. Если заливаемое основание имеет значительные неровности, то высоту следует значительно увеличить. В целом, толщина должна быть не менее 4 см и не более 20 см.
Опасность образования трещин
При использовании традиционной мокрой стяжки очень важно не допустить появления трещин. Их появление может привести ко многим негативным последствиям:
- Равномерный прогрев помещения будет невозможен, что сведет на нет все преимущества современной системы отопления;
- Неравномерный прогрев участков пола приведет к перегреву отдельных нагревательных элементов и их последующему выходу из строя;
- может быть повреждена отделка пола.
Для предотвращения появления трещин при изготовлении стяжки своими руками необходимо:
- Правильно соблюдать пропорции раствора, а также режим сушки;

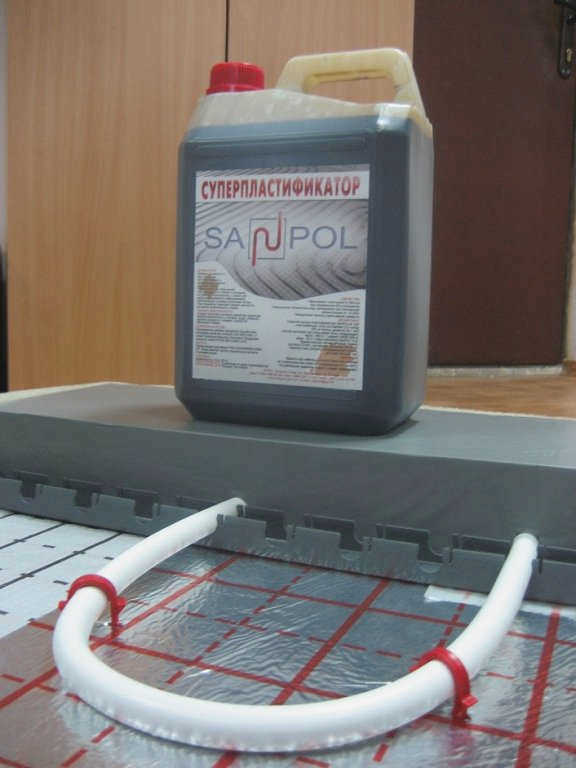

- Использовать пластификаторы для повышения эластичности состава;
- Усилить конструкцию арматурой или армирующей сеткой;
- установить демпфер между стеной и стяжкой.
В качестве демпфера может использоваться демпферная лента или пена низкой плотности. Его основная функция – компенсировать расширение и сжатие материала в результате изменения температуры.

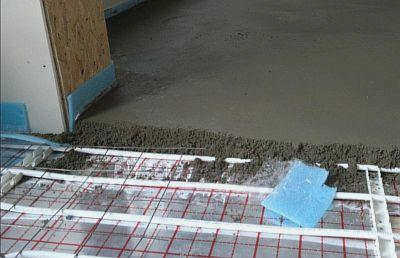

Последовательность укладки
Стяжка под теплый пол не заливается на голый пол, конструкция представляет собой многослойный "пирог", каждый слой которого выполняет свою задачу. При устройстве стяжки своими руками очень важно соблюдать правильный порядок укладки слоев.

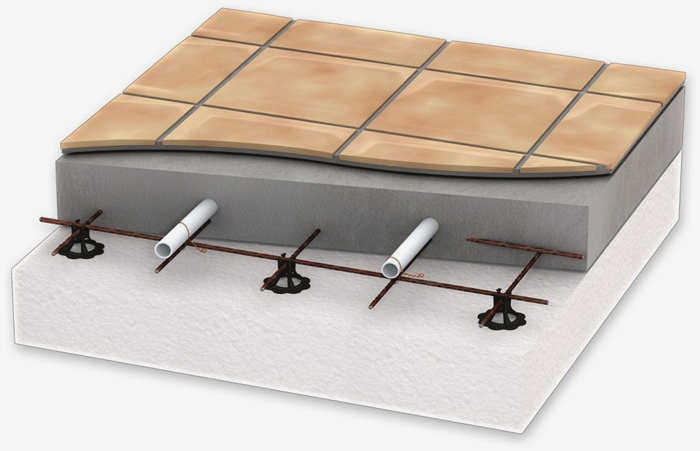

"Напольный пирог" для напольного отопления
Следующий вариант укладки считается наиболее распространенным для водяного напольного отопления:
- Гидроизоляционный слой. Гидроизоляционная мембрана нужна не только для того, чтобы жидкий раствор не просочился к соседям снизу. Гидроизоляция предотвращает проникновение влаги со стороны пола, и тепло отопительной системы не тратится на сушку.

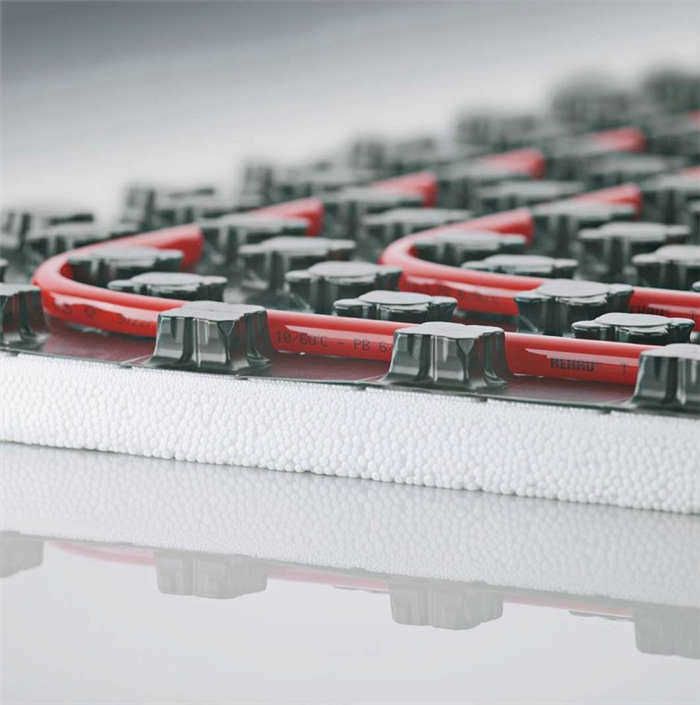

- Теплоизоляция. Основная задача теплоизоляционного слоя – направить максимальное количество тепла в помещение и не дать ему распространиться на плиты перекрытия. Наилучший эффект достигается при использовании двух видов материала:
- Пенополистирол толщиной не менее 3 сантиметров, который не дает бетону отдавать тепло;
- Отражающий изоляционный слой, который направляет тепловой поток вверх.
- Армирующий слой. Для армирования стяжки обычно используется специальная сетка. Этот слой важен для предотвращения растрескивания материала из-за деформации мягкой подложки или теплового расширения.
- Трубная система.
- Стяжка. Этот слой выполняется стандартным способом с использованием балок.
Совет: Чтобы трубы не всплывали при заливке раствора, их следует закрепить на теплоизоляционных плитах или армирующей сетке.
