Выбор правильного нахлеста для профнастила
Для того чтобы крыша здания была герметичной и не пропускала влагу и лишний воздух (особенно при сильных порывах ветра), необходимо правильно смонтировать кровельный материал, соблюдая все правила монтажа профнастила на крыше. В частности, необходимо соблюдать правила стыковки профилированных листов. Например, стыкуемые на крыше листы должны накладываться друг на друга в месте соединения. Кроме того, важно знать, что нахлест профилированных листов всегда происходит между рядами снизу и сверху, а также соединяет листы в одном ряду.

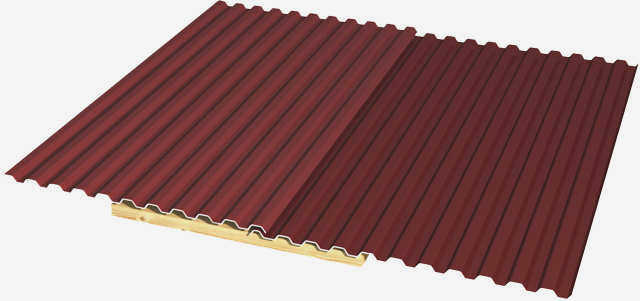

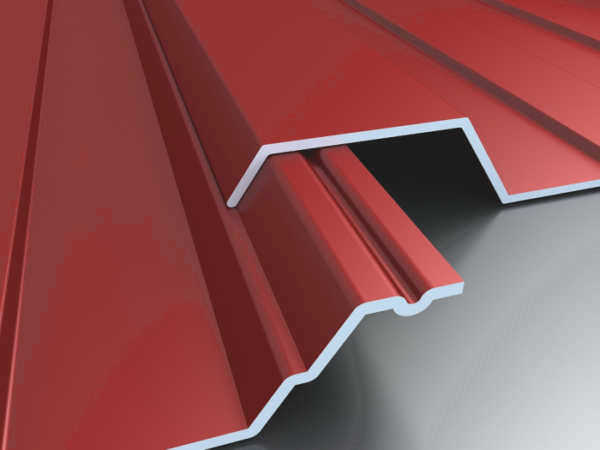

Правильный нахлест профилированных листов
- 1 Трапециевидные листы в качестве кровельного покрытия
- 2 Покрытие крыши гофрированным картоном
- 3 Монтаж профнастила
- 3.1 Монтаж листов
- 3.2 Покрытие и коньковые молдинги
Трапециевидные листы в качестве кровельного покрытия
Использование волнистой кровли становится все более распространенным в строительной отрасли и постепенно вытесняет с рынка другие кровельные материалы. Причина этого довольно проста. Крыши из профнастила прочны и долговечны. Они не требуют особого ухода, не подвержены воздействию неблагоприятных условий и внешних факторов. При всем этом профнастил относительно дешев, прост в монтаже, что и делает его таким популярным среди частных застройщиков.
Но даже несмотря на то, что профнастил очень прост в монтаже, есть определенные детали, которые необходимо соблюдать. Так, покупая гофрокартон, обязательно попросите, чтобы к нему прилагалась инструкция, возможно, включающая советы по выбору вспомогательных материалов, например, шурупов.
Также при выборе материала. Обратите внимание на его длину. В идеале он должен полностью перекрывать крышу от конька до карниза и иметь дополнительные 50 мм для свеса. Это позволит избежать поперечных швов при монтаже.
Почему именно гофрированный металлический лист?
Гофрированный лист изготавливается из тонкого металла, который защищен от коррозии и покрыт различными составами, защищающими его от воздействия атмосферных явлений. Канавки, созданные на нем по технологии холодной прокатки, придают листу повышенную прочность и, следовательно, устойчивость к механическим нагрузкам.

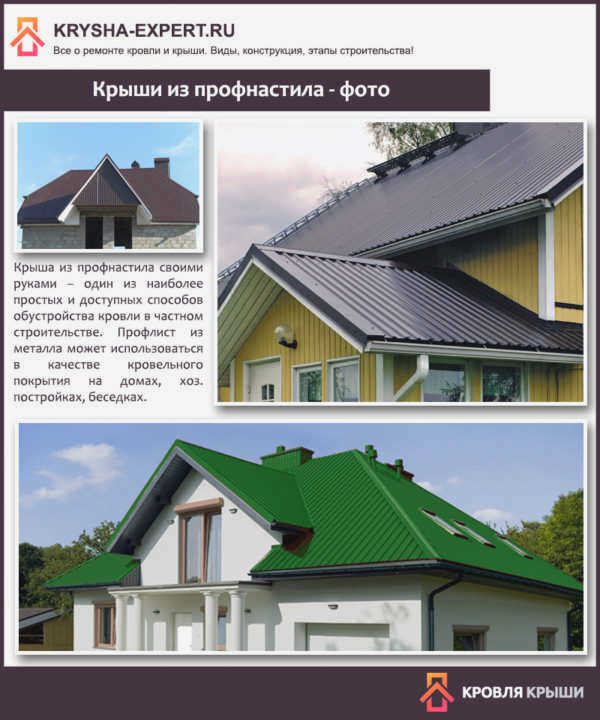

Кровля из гофрированного картона – фото
Трапециевидный лист или гофрокартон отличается высокой надежностью и простотой монтажа и идеально подходит для кровли различных сооружений – промышленных, складских, жилых и т.д. Это прочный материал, который может прослужить очень долго, если его правильно использовать и выбирать с учетом различных особенностей региона, в котором находится здание, и условий эксплуатации.

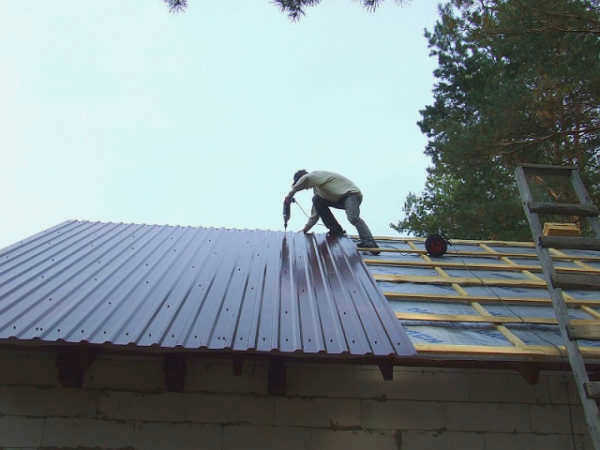

Укладка и крепление профнастила на крыше
Примечание на полях! Профнастил может использоваться и в других целях – для облицовки стен, ограждений, опалубки при строительстве фундамента. Но в перечисленных случаях обычно используются другие виды материала – не те, которые применяются для создания кровли.
Этот материал отличается и невысокой ценой, что делает возможным его приобретение даже для тех, у кого ограниченный бюджет на строительство. И даже самый дешевый вариант гофрокартона явно понравится по качеству начинающему строителю.

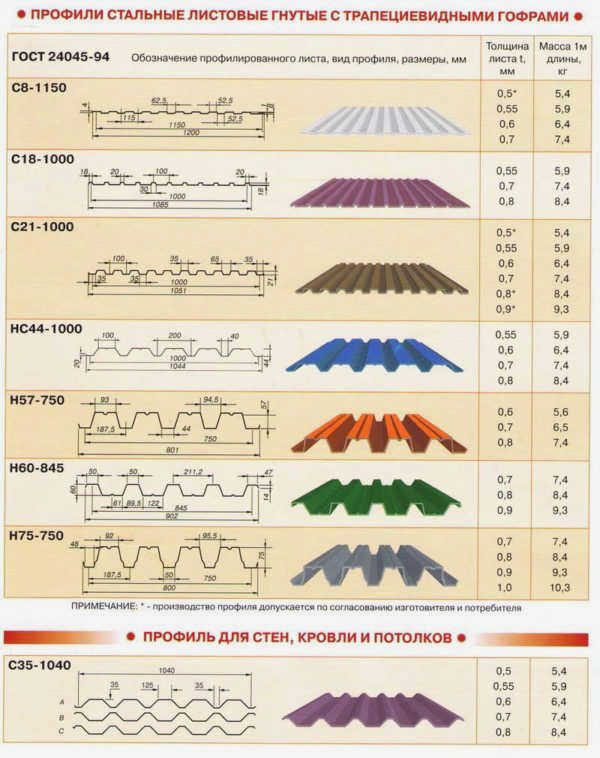

Характеристики различных видов гофрокартона
Особенности выбора
Строительство кровли из профнастила, если что, включает в себя несколько элементов. Это обрешетка, тепло- и гидроизоляционный слои и сам гофрокартон. Этот материал идеально подходит для укладки на неармированные конструкции благодаря своему небольшому весу. Он подходит для строительства крыши, уклон которой будет составлять не менее 12 градусов.

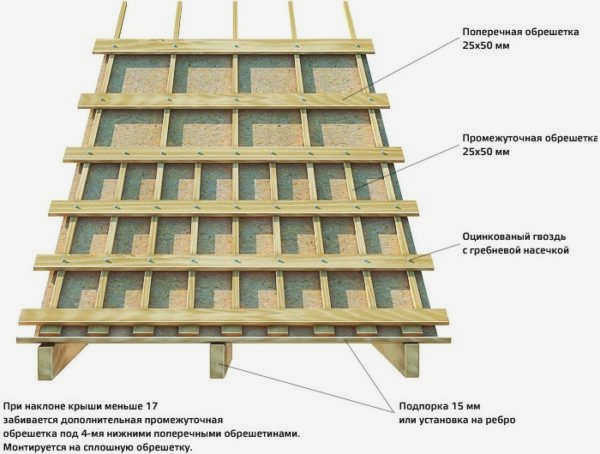

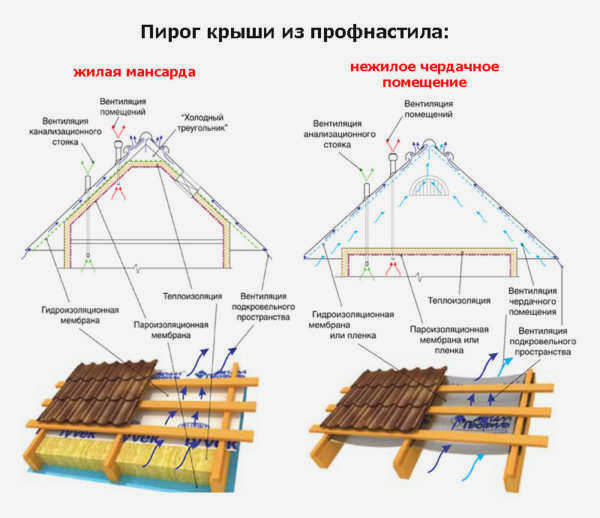

Схема кровли для крыши из профилированного листа
Примечание: Наклон можно сделать и под меньшим углом, но тогда все стыки между отдельными профилированными листами необходимо дополнительно герметизировать.
При выборе профлиста следует обратить внимание на его толщину, а также высоту конька. Толщина должна быть не менее 0,8 мм, а высота конька – от 21 до 25 мм. Рекомендуется выбирать марки НС20, НС35 или С44. С другой стороны, профилированные листы Н75 или Н60 подойдут для крыш с уклоном всего 5-8 градусов. Лучше всего выбирать модели листов с трапециевидными или волнообразными гофрами.

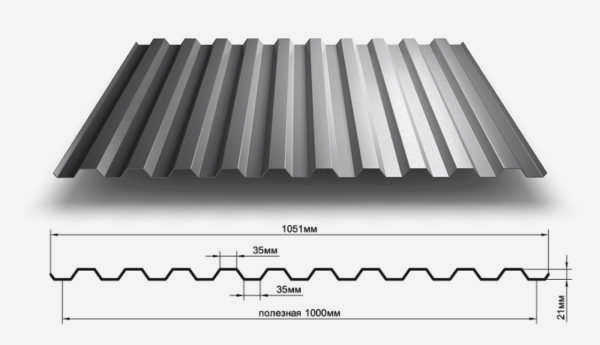

Кровля из трапециевидных волнистых листов
Совет: чем больше угол наклона крыши, тем более "низкую" марку гофрированного листа приобретают.
Кстати, при выборе материала также стоит помнить, что чем прочнее материал, тем меньше будет шаг обрешетки. Это значит, что вам следует просчитать все варианты стоимости и выбрать наиболее подходящий для ваших нужд. В конце концов, вы также можете сэкономить на покупке материалов для обрешетки. Самое главное, чтобы экономия была разумной.
Укладка профнастила на прямоугольную скатную крышу
Схема укладки профнастила на односкатную или скатную крышу очень проста:
- Уложите первый лист вплотную к одному краю. Всегда укладывайте его кровельной стороной к передней стене.
- Выровняйте лист по карнизу.
- Если лист находится на одном уровне с фронтонным свесом – идеально, начинайте крепить. Если нет, подрежьте лист ножницами по металлу.
- Уложите оставшиеся листы зигзагообразно, выравнивая их по струне, натянутой вдоль карниза.
- Когда плоскость фронтона будет готова, прикрепите коньковые доски к коньку, а торцевые доски – к фронтонам.
При монтаже профнастила на прямоугольном скате может возникнуть только одна серьезная проблема – выравнивание, если геометрия ската неправильная. В этом случае основная ошибка заключается в попытке выровнять лист как по карнизу, так и по верху.
Логика проста: да, на карнизе будет небольшая неровность, но лист не нужно будет подрезать. Простая и неправильная, потому что даже небольшое смещение первого листа у карниза приведет к тому, что карниз не будет ровным. А он, в отличие от торца, после монтажа не закрывается полосой.
Последовательность укладки гофрокартона на трапециевидные и треугольные скатные крыши
Прежде всего, нарежьте плиты для треугольных и трапециевидных скатов, если это не было сделано производителем. Затем найдите ось всех гребней и проведите струну точно по ней.
Ниже приведена схема укладки профнастила на крышу:
- Начинайте укладку профнастила от конька.
- 2. Первый лист выравнивают по карнизу и закрепляют так, чтобы расстояние вдоль конька между профилированными листами на соседних скатах составляло примерно 60-80 мм.
- Затем укладывают второй лист в ряд с нахлестом и продолжают до достижения полной длины листа по более длинной стороне.
- Затем начните укладывать второй ряд зигзагообразно, при необходимости переходя к третьему ряду таким же образом.
- После завершения укладки гофрированного картона на крыше коньковые планки устанавливаются таким образом, чтобы их сгиб находился над шнуровкой.
Если на крыше есть ендова, то монтаж начинается с ендовы, а не с конька, одновременно с обеих сторон. Важно соблюдать зазор 60-100 мм между краями листов с противоположных скатов. Профилированные листы можно крепить не ближе 250 мм от оси ендовы.
Некоторые рекомендации по укладке
Важно соблюдать правильную технику укладки, которая включает следующие этапы:
- Предварительная укладка гидроизоляции.
Несмотря на то, что профнастил считается невпитывающим материалом, лучше принять превентивные меры против протечек. Для этого следует использовать специальную гидроизоляционную мембрану, которая укладывается горизонтально, начиная с нижнего края крыши. Нахлест профилированных листов в этом случае составляет 10-15 сантиметров, а стыки фиксируются скотчем.
- Система вентиляции.
После дождя или снега влага все равно будет попадать под крышу в минимальных количествах. Установка вентиляционной системы поможет быстро избавиться от нее и сохранить подкровельное пространство сухим. Стропила лучше уплотнять до 40-50 миллиметров над балками.
При выборе направления монтажа С8 и других видов профилированной пленки лучше всего обратить внимание на преобладающие движения ветра в данной местности. Лучшее место для соединений – с подветренной стороны. Это также позволяет дополнительно защитить конструкцию от дождевой воды или тающего снега. При монтаже, например, профилированные листы укладываются слева направо с одной стороны и справа налево с другой стороны.
Нахлест на ендовы
Нахлест профилированных листов при знании определенных требований не вызывает трудностей, но должен кипеть при монтаже кровли, имеющей внутренние стыки поверхностей. Такие стыки принято называть ендовами. Корзины проектируются таким образом, чтобы сложенный вовнутрь лист можно было уложить под края профилированного листа. Они должны прилегать к линиям стыков с обеих сторон.
Нахлесты профнастила рассчитываются с учетом угла наклона крыши. Если вы выберете высококачественный материал от нашей компании ASTIM, то сделать это правильно будет делом техники. Если вы все еще не уверены, вы можете обратиться к нашим квалифицированным специалистам, которые помогут вам с установкой. Вам останется только дождаться окончания работ, а затем наслаждаться результатом.
