Чтобы быть спокойным и сделать точные измерения, достаточно иметь простую линейку, транспортир и базовые знания геометрии. Все, что вам нужно сделать, это правильно рассчитать площадь ската и учесть несколько моментов.
Кровля из мягкой черепицы: расчеты + пошаговый обзор монтажных работ
Современная гибкая черепица, также известная как шейк, превращает даже самый непритязательный малоэтажный результат в уютный и стильный дом. А тот факт, что гибкую черепицу легко укладывать поверх сложных элементов крыши, еще больше повышает ее ценность. Правда, работа с множеством мелких деталей часто пугает начинающих домовладельцев, и тогда укладку такого покрытия доверяют более опытным кровельщикам.
В любом случае, независимо от того, будете ли вы выполнять работы самостоятельно или закажете кровлю из мягкой черепицы у профессионала, лучше всего ознакомиться с тонкостями этого процесса.
Так вы сможете проверить качество работ, уложиться в бюджет и, в конце концов, быть спокойным, зная, что ваша крыша не потребует ремонта через год или пять. Стоит обратить внимание на этот вопрос!
Вот основные принципы – как спроектировать черепичную крышу, рассчитать нужное количество материала, разметить подложку перед укладкой и правильно выполнить все монтажные работы.
Шаг I. Как научиться делать черепичную крышу
Гибкая битумная черепица популярна уже несколько десятилетий, потому что она экономична, проста в монтаже и долговечна. От этого монтажа зависит долговечность и надежность всей крыши. Но есть еще одно большое преимущество: гибкую черепицу можно использовать для любого типа кровли.

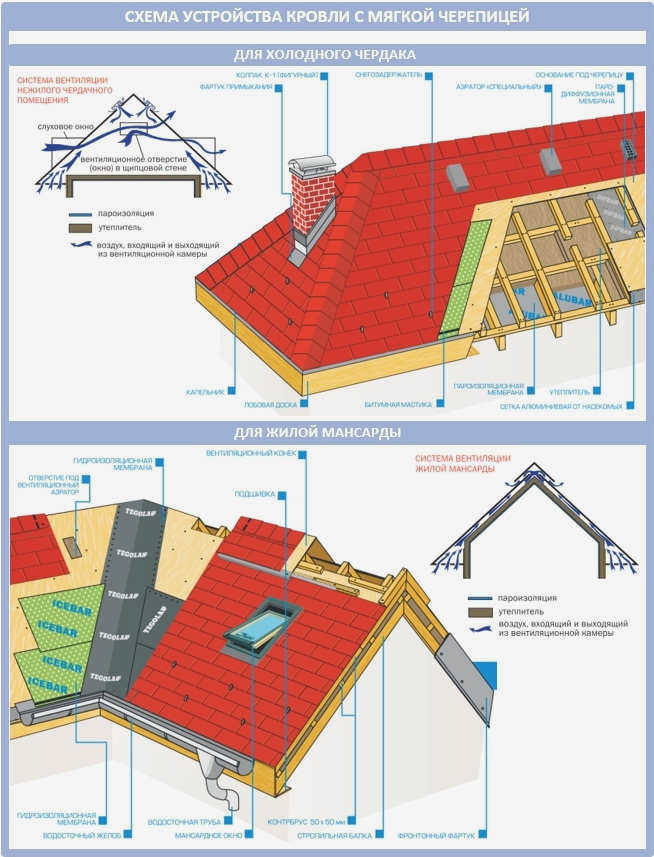

Первое, что необходимо сделать, – это тщательно продумать и изучить, из каких элементов будет состоять крыша. Ведь вам понадобится не только черепица, но и ендовы, фартуки и многое другое:
Давайте рассмотрим, из чего, собственно, будет состоять весь процесс:
В основном, стоимость и дизайн всей конструкции зависит от цены и количества используемых кровельных материалов, а также от производителя, моделей и даже дизайна.
К сожалению, даже при профессиональном проектировании расчеты могут быть ошибочными – на это влияет человеческий фактор. Довольно сложно воспроизвести на бумаге точные геометрические размеры, особенно мелких элементов, таких как торцы или ендовы, а также определить точное значение угла наклона ската, высоты и т.д. И часто частный дом строится без точного проекта.
Поэтому, если вы уже построили дом, крыша требует покрытия, а проект соответствует действительности, попробуйте сравнить: соответствует ли он реальности, есть ли ошибки в проекте? Вы будете удивлены!
Дело в том, что каждый неправильно учтенный сантиметр на листе А4 превратится в метры на крыше, а это уже проблема. Поэтому лучше не полениться и измерить все параметры на месте, то есть непосредственно на строительной площадке, или поручить их измерение специалистам.
Преимущества и недостатки
Мягкая черепица также имеет также имеет ряд недостатковОни усложняют монтаж и обработку:
- Материал укладывается только на подготовленное основание (фанеру или OSB), в отличие от металлической, которую можно монтировать прямо на короб.
- Мягкую кровлю нельзя монтировать при угле наклона менее 12 градусов.
- Цена материала относительно высока.
Минимальный угол наклона для мягкой кровли
Минимальный угол наклона для
- Количество осадков в зимний период. Снежные массы должны скапливаться как можно меньше, иначе нагрузка на конструкцию будет излишней, приближая время выхода из строя. Важно, чтобы снег и лед могли легко соскальзывать с поверхности крыши, для чего необходимо увеличить угол наклона крыши.
- Ветровые нагрузки. Большой угол наклона мягкой кровли увеличивает площадь вертикальной поверхности крыши и, следовательно, увеличивает ее парусность, т.е. подверженность воздействию ветра.
- Количество солнечного тепла. В регионах с жарким летом лучше минимизировать угол наклона, так как это уменьшит площадь контакта поверхности крыши с солнечными лучами и снизит перегрев здания. Этот фактор не так важен, как предыдущие, но на него стоит обратить внимание.
ВНИМАНИЕ!
В районах с большим количеством осадков и сильными ветрами строительство скатных крыш осложняется из-за противоречием между этими двумя факторамизащита от ветровой нагрузки угол наклона должен быть небольшима для своевременного удаления скопившегося снега и льда он должен быть высоким должен быть высоким.. Это противоречие разрешается с помощью дополнительных мер, например установкой радиатора на крышекоторый позволяет снежным массам таять и стекать.
Минимальный уклон крыши из мягкой черепицы также зависит от предполагаемого использования чердака. Если планируется чердачное помещение, требования к площади увеличиваются, увеличивается и требуемый угол наклона крыши.

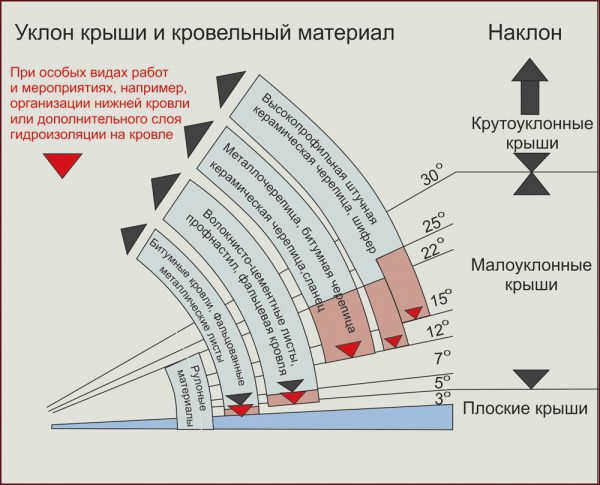

Минимальный уклон крыши для кровельных материалов
Минимальный уклон крыши для мягкой кровли с внутренним водоотводом составляет 11 градусов. Однако такой угол не подходит для российских климатических условий. Оптимальный уклон для средней полосы России составляет 20-40 градусов.Он обеспечивает и достойную защиту от ветра, и своевременный сход снежных масс.

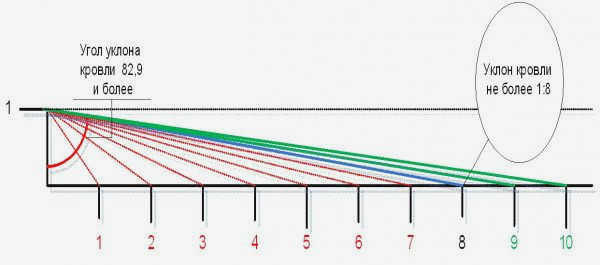

Расчет минимального угла наклона и угла наклона крыши
Минимальный угол наклона может быть определен исходя из материалов крыши:
Такой процесс, как угол наклона плоской крыши, изготавливается из следующих материалов:
- Экструдированный полистирол (Технониколь);
- Вата, как минеральная, так и на стекло/базальтовой основе;
- Пенополиуретан;
- вспененный бетон;
- Пеностекло;
- Все виды наполнителей.

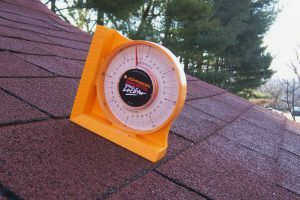

Каждый материал имеет свои преимущества и недостатки. И прежде чем приступить к работе, нелишним будет рассчитать угол наклона откоса.. На самом деле сделать эти расчеты довольно просто, достаточно воспользоваться транспортиром или простыми математическими формулами.
ВАЖНО!
Несмотря на то, что плоская крыша называется плоской, уклон все равно необходим. Минимальный уклон плоской крыши составляет 1 градус, или 1,7%.
В инструкциях по применению битумно-смоляных кровельных продуктов указано, что оптимальный уклон должен составлять 1,5 градуса. Допускается уклон в 1-2 градуса.

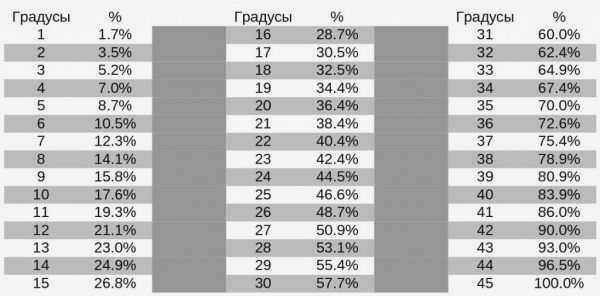

Здесь вопрос очень простой. Вам нужно знать высоту крыши и ее ширину.. Затем простые тригонометрические формулы помогут рассчитать прямой угол (синус, косинус, тангенс). Значение в процентах можно найти из имеющейся таблицы, которая была рассчитана ранее.
Другой способ расчета угла наклона – разделить значение высоты крыши на половину ширины и умножить результат на сто, а затем по таблице найти процентное соотношение угла наклона будущей крыши. Этот вариант более быстрый, но оба они являются точными.
Расширение плоских крыш с использованием сыпучих материалов
Если вы решили, что откос будет выполняться с использованием сыпучих материалов, первое, на что следует обратить внимание, – это схема такой процедуры:
Следите за тем, чтобы при укладке каждого слоя сохранялся ранее подготовленный угол наклона.
ВНИМАНИЕ!
Если вы опасаетесь, что керамзит сместится, когда вы начнете укладывать на него цементно-песчаную стяжку, Вы можете заполнить его цементным раствором.. Обратите внимание, однако, что это увеличит вес конструкции.
Если вам нужен минимальный угол наклона и площадь крыши не особенно велика, цементно-песчаного раствора будет достаточно.
Теплоизоляционные материалы

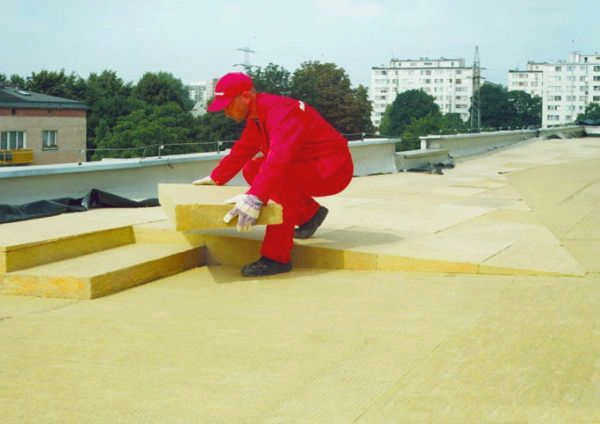

Еще одним хорошим материалом для ската крыши являются теплоизоляционные материалы. Эксперты говорят, что это самый доступный вариант..
Его преимущество в том, что он достаточно легкий и недорогойчто играет очень важную роль в строительной индустрии. Минеральная вата – лучший материал. Схема процесса довольно проста.
Необходимо закрепить материал на самом фундаменте.Используя саморезы или дюбеля. Некоторые предпочитают приклеивать листы такого вида ваты к предварительно очищенному фундаменту с помощью специального клея. Такой процесс может осуществляться аналогично
Вспененный бетон
Хорошим материалом, который можно использовать для устройства стропильной системы плоской крыши, является пенобетон. В самом начале следует отметить следующее. Такая процедура должна проводиться с использованием специального оборудования, и заниматься ею должен квалифицированный специалист..
В самом основании необходимо залить слой пенобетона, но при этом обращая внимание на угол наклона ската и только после делается специальная пенобетонная стяжка.. Затем важно нанести гидроизоляционный материал.
Расчет мягкой кровли – онлайн калькулятор
Вы можете использовать наш онлайн-калькулятор черепицы для расчета количества черепицы на вашей крыше. Вы можете не только рассчитать количество черепицно и систему обрешетка и стропила.
ВАЖНО!
Данный калькулятор рассчитывает мягкую черепицу для скатной крыши.
Перед началом расчета в правом верхнем углу калькулятора выберите покрытие крыши.
Ниже приведены калькуляторы для других типов крыш:
Обозначение полей в калькуляторе
Укажите кровельный материал:
кг/м 2

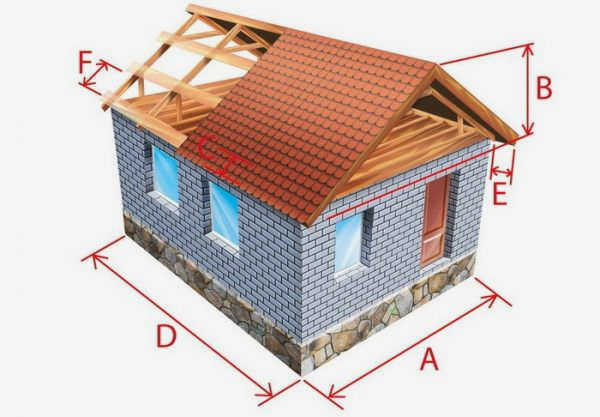

Введите параметры крыши (изображение выше):
Ширина фундамента A (см)
Длина фундамента D (см)
Высота B (см)
Длина бокового свеса C (см)
Длина переднего и заднего свесов E (см)
Фермы:
Уклон конька (см)
Порода древесины для стропил (см)
Расстояние между боковыми стропилами (по желанию) (см)
Расчет обрешетки:
Ширина обрешетки (см)
Толщина досок обрешетки (см)
Расстояние между двумя досками обрешетки
F (см)

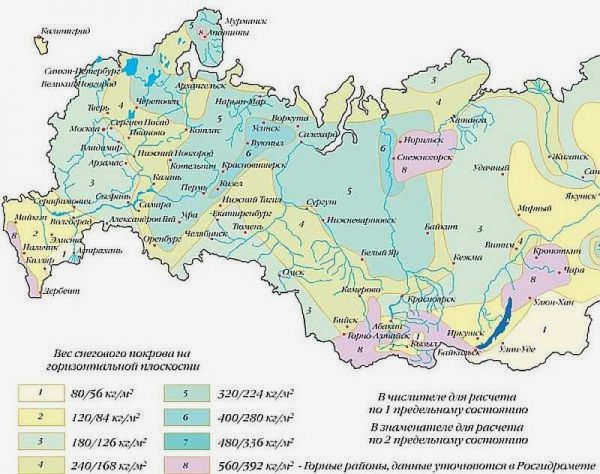

Расчет снеговой нагрузки (см. изображение ниже):
Выберите регион
Расчет ветровой нагрузки:
Регион
Высота до конька здания
Тип рельефа
Крыша:
Угол наклона крыши: 0 градусов.
Угол наклона подходит для данного материала.
Угол наклона для этого материала следует увеличить!
Угол наклона для этого материала следует уменьшить!
Площадь крыши: 0 м 2 .
Приблизительный вес кровельного материала: 0 кг.
Количество рулонов изоляционного материала с 10% нахлестом (1х15 м): 0 рулонов.
Стропильные фермы:
Нагрузка на стропильную систему: 0 кг/м 2 .
Длина стропил: 0 см.
Количество стропил: 0 шт.
Стропила:
Количество рядов обрешетки (для всей крыши): 0 рядов.
Равномерное расстояние между обрешетками: 0 см.
Количество досок обрешетки стандартной длины 6 метров: 0 шт.
Объем обшивочных досок: 0 м 3 .
Приблизительный вес обшивочных досок: 0 кг.
Расчет количества кровельного покрытия для скатной крыши
Процедура расчета количества кровельного покрытия, необходимого для крыши различной сложности, одинакова. Она сводится к определению общей площади.
Это самый простой расчет для односкатной и скатной крыши.
Однако мы рекомендуем вам проверить собственные расчеты с помощью нашего онлайн-калькулятора.

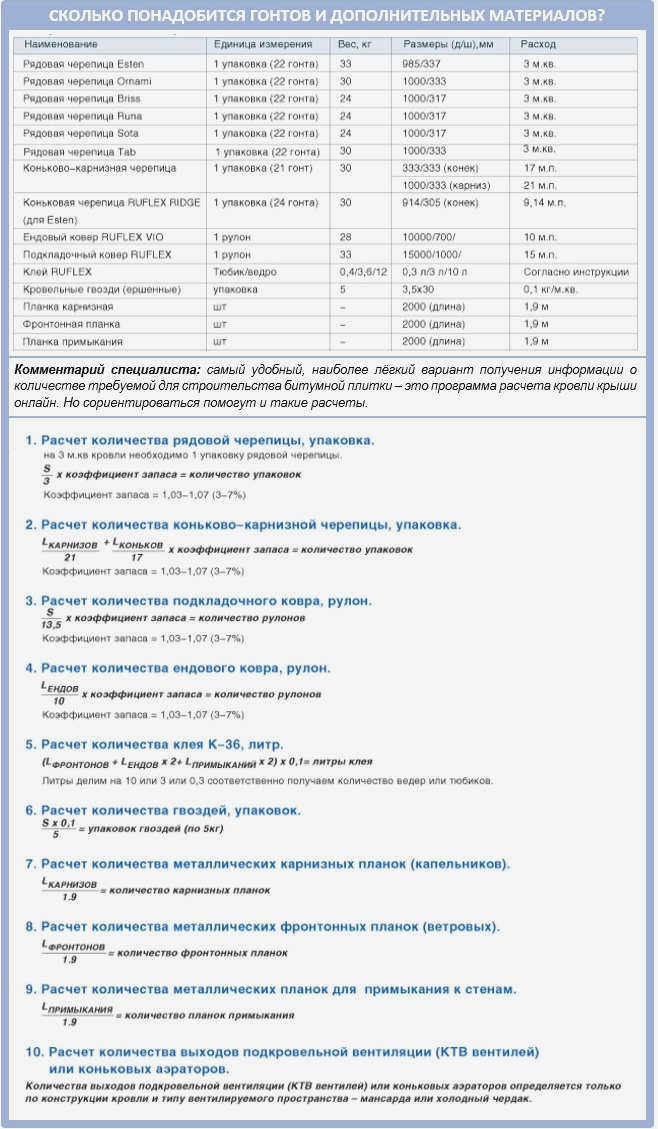

Для примера ниже приведен расчет черепицы Ruflex для скатной крыши:
- Основная поверхность крыши покрывается рядом черепицы, количество долек которой задается формулой -. S/3 + %где маржа % выбирается в зависимости от конфигурации крыши и составляет от 2% до 5%. составляет от 2% до 5%.
- Количество посылок коньковой черепицы рассчитывается по формуле – Lcon/17 + Lcar/21. Lcon/17 + Lcar/21.
- Количество рулонов для ендовой части и торцевых планок рассчитывается по формуле – Lcon/17 + Lcar/21. (Lend + Lprim)/10.
- Определение материала подкладочного слоя – S x 1,15/15, для усиления коньков, карнизов, ендов, торцов – (Lend + Lkap + Lkon + Ltop + Lprim)/15.
- Расчет необходимого количества гвоздей: для уклонов до 45° – S x 0,07; для уклонов свыше 45° – S x 0,1.
- Определение необходимого количества клея Ltop x 0,1 + Lend x 0,2 + Lprim x 0, 7.
- Необходимое количество металлических полос для карнизов, фронтонов и окладов определяется по формуле – L / 1,98.
- Количество вентиляционных элементов для пространства под кровлей определяем с помощью S/60, а для конькового участка – L cont / 1,22.
