Минимальный уклон кровли из сэндвич панелей

При расчете необходимого количества крепежного материала учитываются следующие факторы:

Минимальный уклон кровли из сэндвич-панелей

СП 17. Таблица 4.1 пункт 2.3 – Из гофрированных металлических профилей, включая
металлочерепица:

– Уклон: 12° или 20%.

Все остальное – на усмотрение проектировщика и технической документации производителя.

Сообщение от digitall:
– Уклон: 12° или 20%.

На мой взгляд, меньше допустимо только при условии качественной герметизации стыков.

Сообщение от mainevent100:
мое мнение.

Это на ваше усмотрение.

Сообщение от digitall:
Это уже на усмотрение обследователя.

Где еще GP думают о нормативных уклонах?

Сообщение от Tamerlan_MZO:
А что тут изобретать?

Уже изобрели – см. #11

Сообщение от Tamerlan_MZO:
10% всегда было

Когда это всегда было?
В инструкциях 1997 года для профилированных листов – 20% и оговорка о необходимости герметизации стыков при меньшем уклоне.
В инструкциях 2002 года – 10% и то же предостережение.
И далее, в целом, его следует использовать при минимальном уклоне 20%, с оговоркой, что стыки должны быть герметизированы при уклонах от 10 до 20%.
В каталогах производителей я также встречал указание минимального уклона в 5%.

Сообщение от sibedir:
Осталось уточнить, что такое "торцевой нахлест".

Скорее всего, речь идет об этой закладке – "200-300".

Как определяется угол наклона крыши? Например, сборная кровля по волнистым металлическим листам

Архитектура

=>Подробнее
" и, соответственно, влияние снеговой нагрузки. "

Что вы имеете в виду?

Сообщение от Om81:
Это, я полагаю, при уклоне 10%.
У меня уклон 3%…. Это то, что они сказали делать.

При 3% уклоне можно покрыть лицензией вместо оцинковки.

6.3.22 Продольные и поперечные стыки профилированных листов с уклоном до 20% рекомендуется герметизировать тиоловыми или силиконовыми герметиками (таблица 5, приложение 1).
Здесь также указаны места стыков.

КОМНАТЫ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ,
ПРАВИЛА ПРИЕМКИ,
ПРОЕКТИРОВАНИЕ И СТРОИТЕЛЬСТВО,
МЕТОДЫ ИСПЫТАНИЙ
(СПРАВОЧНИК) МОСКВА 1997

8. СТАЛЬНЫЕ, МЕДНЫЕ, ТРАПЕЦИЕВИДНЫЕ МЕТАЛЛИЧЕСКИЕ ЛИСТЫ И МЕТАЛЛИЧЕСКАЯ КРОВЛЯ
8.1 Для кровли из стальных листов используйте минимальную толщину 0,4 мм для кровли из оцинкованных стальных листов и минимальную толщину 0,3 мм для кровли из медных листов.
8.2 Для крыш с уклоном менее 60% стоячий фальц в кровлях из стальных и медных листов должен иметь двойное соединение и герметизацию.
8.3 Профилированная металлическая кровля должна иметь высоту гофры не менее 44 мм.
8.4 Профилированный металл и металлическая кровля с уклоном до 20% должны иметь обязательную герметизацию стыков между обшивками.

Что касается минимального уклона, то в соответствии с разделом 4.6.
4.6 Требуемые уклоны для различных типов кровли в % следует принимать в соответствии с таблицей 1.
Рассмотрим таблицу 1, где для профнастила уклон составляет не менее 10%.

Уклон кровли определяется типом кровельного материала, если это профнастил, то не менее 10%, если профнастил любого типа, то проверьте верхний гидроизоляционный слой.

Сообщение от :
При уклоне 3% можно покрыть лицензией вместо оцинковки.

Сообщение от Артём984:
Помогите выбрать угол наклона крыши одноэтажного промышленного здания с кровлей из сэндвич-панелей. Здание пристроенное. По литературе, какой взять аналог – кровлю из профлиста или что-то другое?

Разновидности кровельного покрытия из сэндвич-панелей

Существует несколько различных типов кровли из сэндвич-панелей, в зависимости от потребностей и бюджета владельца. Наиболее распространенные типы включают гофрированный металл, стоячий фальц и изолированные стальные панели.

Каждый тип имеет свои уникальные характеристики, которые делают его подходящим для различных применений. Гофрированный лист является одним из самых популярных вариантов благодаря своей низкой стоимости и простоте монтажа.

Металлическая кровля со стоячим фальцем стоит дороже, но обеспечивает лучшую защиту от проникновения влаги благодаря комбинации панелей, которые образуют более прочное соединение, чем только гофрированная металлическая кровля. Изолированные стальные панели обеспечивают дополнительную тепловую защиту от жары и холода, а также лучшую звукоизоляцию по сравнению с другими типами крыш.

Особенности кровли из сэндвич-панелей

Основные характеристики, которые отличают крыши из сэндвич-панелей, включают их долговечность, энергоэффективность, низкие эксплуатационные расходы и различные цветовые варианты с покрытием SteelArt, позволяющие подобрать кровлю в тон существующим конструкциям или создать привлекательный контраст, если это необходимо. Кровли из сэндвич-панелей также легкие, поэтому они не оказывают такой нагрузки на конструкцию, как более тяжелые материалы, такие как битумная черепица, что может значительно снизить затраты на ремонт со временем, если не учесть это до установки. Кроме того, многие производители предоставляют от 10 до 30 лет гарантии на свою продукцию, так что вы знаете, что получите качественную защиту своих инвестиций независимо от того, какой тип вы выберете!

Преимущества использования сэндвич-панелей включают

• Повышенная энергоэффективность благодаря их изоляционным свойствам;
• Более низкие эксплуатационные расходы, поскольку они требуют минимального обслуживания
• меньшее шумовое загрязнение, поскольку они поглощают звук лучше, чем другие материалы;
• долговечность;
• высокая устойчивость к погодным условиям, таким как град;
• разнообразие цветов, что позволяет создать индивидуальный внешний вид;
• доступность по сравнению с другими кровельными материалами
• простота монтажа с небольшим количеством отходов, образующихся на этапе строительства;
• высокая пожаробезопасность, что делает их идеальными для районов, подверженных пожарам или экстремальным температурам с обеих сторон, таких как пустыни или тропический климат.

Однако, с другой стороны, некоторым людям трудно найти специальные запасные части, если что-то со временем ломается, что может означать установку целой новой секции, а не замену одного компонента за раз, если это необходимо. Кроме того, хотя эти кровли не требуют частого обслуживания, они нуждаются в периодических осмотрах для поддержания их нормального функционирования, поскольку любая незначительная проблема, оставленная без внимания, может привести к более серьезным проблемам, таким как утечка воды или структурные повреждения, вызванные износом с годами.

Кровля из сэндвич-панелей: технология монтажа, минимальный шаг, соединения

Оптимальный вариант для БМЗ – кровля из полностью готовых к монтажу трехслойных металлических сэндвич-панелей: не требует дополнительного утепления, проста в монтаже, экономически эффективна, эстетически привлекательна, неприхотлива в эксплуатации.

Надежная кровля – это сочетание качественных сэндвич-панелей по хорошей цене, точных расчетов и правильного монтажа!

Уклон кровли из сэндвич-панелей

Для обеспечения отвода воды в случае образования наледи на крыше, уклон крыши должен быть не менее:

• 5% для крыш из сплошных панелей без поперечных соединений и мансардных окон,
• 8% для крыш из панелей с поперечными соединениями и с мансардными окнами.

Не следует забывать о минимальном шаге и ширине опор крыши. Рекомендуется проверить соответствие опор предпочтительным характеристикам. Следует также учитывать максимально допустимые нагрузки.

Монтаж кровельных сэндвич-панелей: Общие рекомендации

Правильный монтаж начинается с надлежащей транспортировки и хранения. На этом этапе существует высокий риск повреждения и порчи панелей. Чтобы избежать ошибок, читайте далее:

Панели следует устанавливать на терморезину, приклеенную по всей длине несущего элемента и прилегающих конструкций. В продольных швах и в нахлестах панелей на поперечных швах должен быть проложен герметик, предпочтительно бутилкаучуковая лента. Использование силиконовых герметиков не допускается.

При укладке панелей длиной более 12 м допускается использование поперечной балки. Допускается использование одной тавровой или швеллерной балки – панель подвешивается через каждые 3-4 м.

Необходимо также учитывать уклон крыши, чтобы избежать повреждения краев панелей.

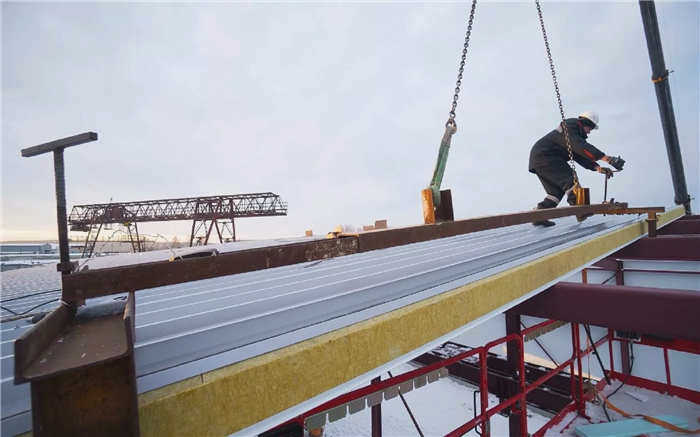

Подъем панелей на крышу

Использование крана считается лучшим вариантом при монтаже кровельных панелей типа "сэндвич".

Минимальный уклон для крыши из сэндвич-панелей

Благодаря своей простоте монтаж крыш из сэндвич-панелей очень популярен. Но прочность и долговечность материала зависит от того, насколько правильно были проведены транспортные и монтажные работы, или от особенностей технологии монтажа сэндвич-панелей при создании кровли.

Особые свойства материала.

Идеально подходящие для кровли, сэндвич-панели чрезвычайно просты в монтаже. Покупатели сталкиваются с широким выбором различных панелей для монтажа на крыше, и при выборе необходимо учитывать множество различных факторов.

Изоляционные панели бывают следующих видов:

• пенополиуретан,
• пенополистирол,
• полиизоцианурат,
• минеральная вата.

Основным преимуществом сэндвич-панелей для крыш является их небольшой вес, но главная их функция – служить в качестве конечного кровельного материала и утеплителя. Наилучшие показатели теплоизоляции можно получить в моделях с базальтовой ватой.

Очень тонкий, но прочный корпус из листового металла покрыт полимерным покрытием, которое выполняет не только декоративную, но и дополнительную защитную функцию. Надежная защита от коррозии также позволяет выбирать различные цветовые варианты оформления крыши.

Из чего состоит кровельная сэндвич-панель:

• Оцинкованная сталь с полимерным покрытием – 0,5-0,7 мм,
• Прозрачная полиэтиленовая пленка, выполняющая защитную функцию,
• вставка из полистирола трапециевидной формы,
• лабиринтообразный межблочный шов, предназначенный для отвода воды от узлов соединения, благодаря чему швы остаются герметичными,
• двухкомпонентный полиуретановый клей с чрезвычайно высокими адгезионными свойствами,
• ламель, состоящая из минеральной ваты на основе базальтового волокна.

Сборка сэндвич-панелей

Алгоритм сборки следующий:

1. крепление кровельного покрытия к сэндвич-панели начинается с прикрепления одного крепежа к обрешетке, которая находится под коньком крыши. Затем панели крепятся ко всем стропилам, кроме конькового желоба.
2. Панели по краям крыши крепятся к несущей обрешетке тремя саморезами. Вкручивайте крепежные элементы в верхние части трапециевидных панелей. Не вкручивайте их в выступающие зазоры.
3. С помощью двух саморезов прикрепите остальные панели к несущей обрешетке.
4. Саморезы для холоднокатаных и горячекатаных панелей отличаются.
5. Для уплотнения панелей на стыках используйте саморезы типа 3 с шагом 400 мм. Их можно вкручивать стандартными шуруповертами без шляпок.
6. Количество всех крепежных элементов конструкции должно зависеть от расчета нагрузки, которую несет ветер, и веса материала.

Монтаж кровельных сэндвич-панелей, подробно показан на видео:

Монтаж конька

1. После того как панели установлены, необходимо уложить внутренний конек.
2. Пространство между панелями заполняется монтажной пеной.
3. После застывания пены и ее удаления устанавливается полиуретановый профильный уплотнитель.
4. Стыки панелей, заполненных минеральной ватой, заполняются как той же ватой, так и специальными уплотнителями.
5. Гребни панелей обоих фронтонов служат точками крепления соединителей коньковой обрешетки.
6. Сверху укладывается самоклеящийся полиуретановый уплотнитель.
7. С помощью коротких крепежных элементов на вершине устанавливается коньковый колпак. Это заключительный этап монтажа кровельных сэндвич-панелей.

Инструкции по монтажу с подробными фотографиями и видеороликами установки сэндвич-панелей можно легко найти на нашем сайте.
