Модульная таблица кирпичной кладки

Кладка кирпича на ребро: 1 – кирпичи, уложенные на ведро; 2 – анкерный штырь; 3 – растворный шов; 4 – швартовочная линия.

Кирпичная кладка. Полный информационный справочник

В этой статье представлена основная информация о кирпичной кладке.

Кирпичи изготавливаются в форме прямоугольного параллелограмма со следующими размерами:

Тип кирпича	размеры, мм
	длина	ширина	толщина
Одинарный кирпич	250	120	65
Толстые кирпичи	250	120	88
Одинарные модульные кирпичи	288	138	63
Толстые модульные кирпичи	288	138	88
Армированный кирпич с горизонтальным пустотелым сердечником	250	120	88

Одинарный кирпич

Кирпич с уплотнением

Кладочные блоки

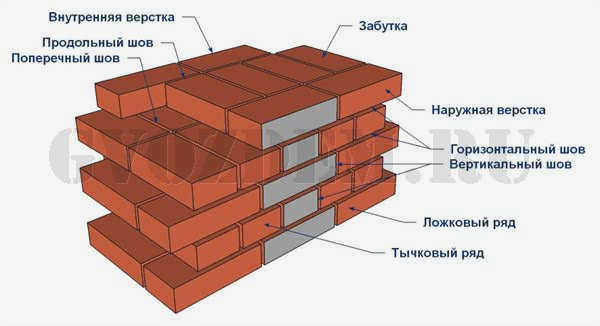

Чтобы сделать эту статью более информативной, важно понимать простые термины, используемые в кладке.

Кирпичи для кладки укладываются горизонтальными рядами. Кирпичи укладываются на раствор с широкой лицевой поверхностью – постель (существуют способы укладки на ложок).

Горизонтальный шов – Шов между соседними горизонтальными рядами.

Вертикальный шов – Шов, разделяющий боковые поверхности соседних кирпичей. Существуют поперечные и продольные швы.

Внутренний кирпич – Слой кирпичей, обращенный внутрь кладки стены.

Лицевая стена или лицевая стена – Ряд кирпичной кладки, обращенный наружу (с лицевой стороны).

Кладка – Ряды, расположенные между внутренним и внешним витками.

Ложковый ряд – Ряд кирпичей, обращенных друг к другу, т.е. более длинные грани кладки.

Ряд встык – Это ряд кирпичей, уложенных встык, т.е. более короткими сторонами.

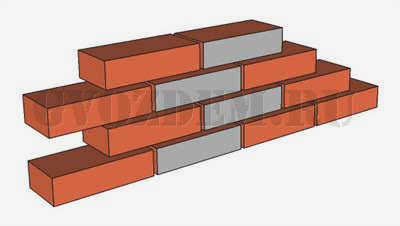

Система швов – Это определенная последовательность чередования рядов вразбежку и вразбежку.

Ложковая кладка – Кладка, при которой кирпичи укладываются ложком наружу от лицевой стороны стены.

кладка встык – Кладка, при которой кирпичи укладываются лицевой стороной наружу по отношению к лицевой стороне стены.

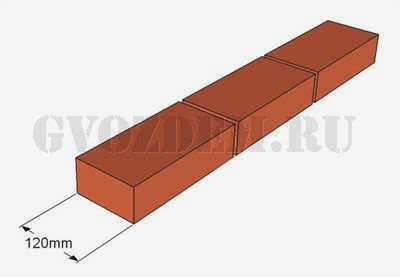

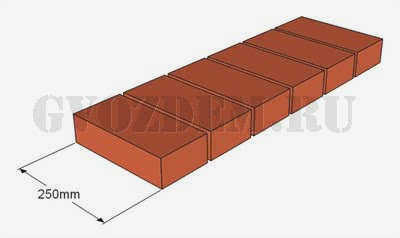

Ширина кладки должна быть кратна четному или нечетному числу половинок кирпича (1/2).

Стандартная таблица кратности кирпичной кладки

Строки для вертикальных размеров	Вертикальные размеры для стандартного кирпича	Вертикальные размеры для толстого кирпича	Размеры при виде сверху
1. 2. 3. 4. 5 6 7. 8. 9. 10 11. 12. 13 14. 15 16 17 18 19 20 21. 22 23 24 25 26. 27. 28. 29 30. 31. 32. 33. 34. 35. 36. 37. 38. 39. 40. 41. 42. 43. 44. 45. 46. 47. 48. 49. 50. 51. 52.	7,7 см 15,4 см 23,1 см 30,8 см 38,5 см 46,2 см 53,9 см 61,6 см 69,3 см 77,7 см 84,7 см 92,4 см 100,1 см 107,8 см 115,5 см 123,2 см 130,9 см 138,6 см 146,3 см 154,7 см 161,7 см 169,4 см 177,1 см 184,8 см 192,5 см 200,2 см 207,9 см 215,6 см 223,3 см 231 см 238,7 см 246,4 см 254,1 см 261,8 см 269,5 см 277,2 см 284,9 см 292,6 см 300,3 см 308 см 315,7 см 323,4 см 331,1 см 338,8 см 346,5 см 354,2 см 361,9 см 369,6 см 377,3 см 385 см 392,7 см 400,4 см	10 см 20 см 30 см 40 см 50 см 60 см 70 см 80 см 90 см 100 см 110 см 120 см 130 см 140 см 150 см 160 см 170 см 180 см 190 см 200 см 210 см 220 см 230 см 240 см 250 см 260 см 270 см 280 см 290 см 300 см 310 см 320 см 330 см 340 см 350 см 360 см 370 см 380 см 390 см 400 см	12 см 25 см 38 см 51 см 64 см 77 см 90 см 103 см 116 см 129 см 142 см 155 см 168 см 181 см 194 см 207 см 220 см 233 см 246 см 259 см 272 см 285 см 298 см 311 см 324 см 337 см 350 см 363 см 376 см 389 см 402 см 415 см 428 см 441 см 454 см 467 см 480 см 493 см 506 см 519 см 532 см 545 см 558 см 571 см 584 см 597 см 610 см

Некоторые характеристики

Размеры кладки определяются в соответствии с размерами дверных и оконных проемов.

Размеры проемов кладки определяются в соответствии с размерами устанавливаемых дверных и оконных коробок. Однако в настоящее время крупномасштабное строительство обычно ориентировано на индивидуальные планировки.

Поэтому все проемы и, конечно же, перегородки возводятся только после того, как жилая недвижимость продана и учтены пожелания владельца. Если размер жилья известен заранее, то проем увеличивается на два сантиметра.

Это гарантирует качественную установку коробки (рамы) в проем с последующей герметизацией.

Сделать самостоятельно таблицу размеров кладки сложно, но если вы хотите это сделать, то это возможно, но нужно учитывать некоторые особенности материала, с которым вы будете работать:

1. Кирпич, который будет использоваться. Существует несколько разновидностей: обычный и утолщенный.
2. Раствор, используемый для укладки кирпича. Растворы имеют различные ингредиенты в своем составе и, в зависимости от этого, имеют свое название.

• Цементный раствор, который характеризуется высокой прочностью и долговечностью. Раствор состоит из песка, цемента и воды;
• смешанный. В его состав входят глина, цемент, известь, песок, различные химические добавки и, конечно же, вода. Такие строительные растворы обладают определенной подвижностью, прочностью и относительно невысокой ценой;
• известь;
• глиняные растворы.

Итак, учитывая некоторые характеристики стеновых материалов, можно самостоятельно составить размерную таблицу. Самое главное – отнестись к задаче серьезно, ведь от того, насколько точной будет таблица, зависит конечный результат работы.

Подбор кирпичей

Одной из самых важных деталей при строительстве кирпичной стены является перевязка. Перевязка означает, что все швы в кирпичной стене подходят друг к другу. После того как будет сделано несколько рядов стены, на нее следует нанести армирующую сетку. Одна из тонкостей укладки кирпича – это замачивание его в воде. Перед укладкой кирпичей окуните их в ведро с водой или другую емкость с жидкостью. Отвес по всем осям следует проверять через каждые несколько рядов.

Расчетная таблица для кирпичной кладки.

В зависимости от способа сборки кирпичей различают следующие типы:

1. Цепная кладка.
2. Кирпичная кладка с четырьмя рядами швов.
3. Кладка с воздушными пустотами.

Первый тип кирпичной кладки является самым сложным в изготовлении. Ее должны выполнять только рабочие с самой высокой квалификацией, кроме того, увеличивается количество кирпичей, необходимых для строительства. Во втором типе кладки главным аспектом является связь. Для повышения прочности используется армирующая сетка. Когда кладка строится вокруг металлической скобы, ее прочность и устойчивость увеличиваются в несколько раз.

Третий тип кладки используется для увеличения теплоотдачи. Если использовать этот тип кладки, то можно значительно увеличить сохранение тепла. Стена может быть выполнена из любого вида кирпича. Для увеличения теплосохранения необходим воздушный зазор в 5 см. Кроме того, толщина стены должна составлять примерно 40 см.

Особенности кладки углов

Кладка в два ряда: 1 – кладочный ряд, 2 – нагельный ряд, 3 – ступенчатые вертикальные швы.

Поскольку современные системы фугования стандартизированы, а размеры кирпичей соответствуют национальным стандартам и нормам, расчет необходимого объема кирпича значительно упрощается. Если кладка кирпича будет вестись без теплоизоляции и воздушных пространств, то количество стен будет кратно модульному размеру лицевого кирпича:

1. В первом случае при расчете кирпичей кратность соответствует толщине каждой стены. В большинстве случаев специалисты используют размер вертикального шва в 1 см, но в реальности это число может варьироваться от 0,8 до 1,2 см.
2. Во втором случае кратность будет соответствовать двум уложенным кирпичам. Это расстояние будет называться зазором между кирпичами. В этом случае эксперты учитывают размер вертикального шва стены. Его размеры – это длина 2 кирпичей и 1 см шва, что в сумме дает 25 см.

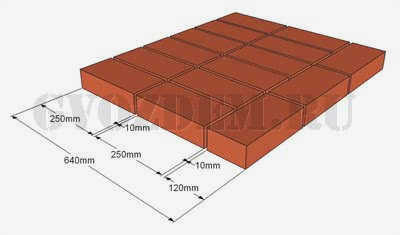

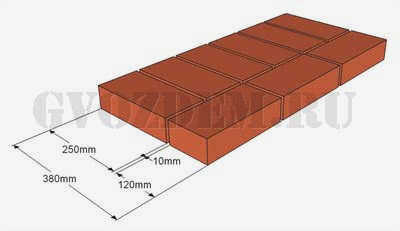

3. Поэтому при составлении таблицы будут учитываться такие размеры, как 12, 25, 38, 51 и т.д. Однако следует отметить, что есть случаи, которые не подпадают под это правило.

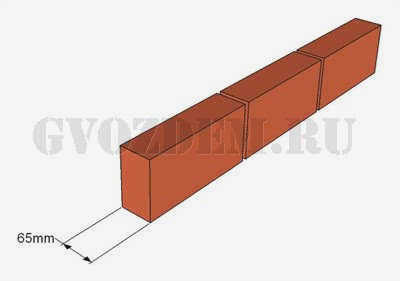

Иногда используется метод укладки кирпича, при котором действие выполняется путем постановки очередного кирпича на ребро. Таблица для такой стены изменится со стандартных 12 см на 6,5 см. Если, как упоминалось выше, вы используете теплоизоляцию, также потребуется другая таблица. Также необходимо учитывать размер изоляции или воздушного зазора.

Стандартные типы кирпичей

Высота кирпичной стены

Рисунок 3: Таблицы кирпичной кладки в зависимости от толщины стены.

Высота кирпичного здания может быть рассчитана аналогично принципам, упомянутым выше. Обратите внимание, однако, что кирпичи могут быть двух стандартов: 65 мм и 88 мм высотой. При проектировании толщина шва между горизонтальными рядами в кирпичной кладке составляет 12 мм. При строительстве допустима толщина раствора 10-15 мм.

Если кладка армируется или электрически нагревается, в горизонтальные швы укладывается соответствующая арматура или электроды толщиной не менее 12 мм.

Учитывая эти параметры, можно легко рассчитать высоту здания.

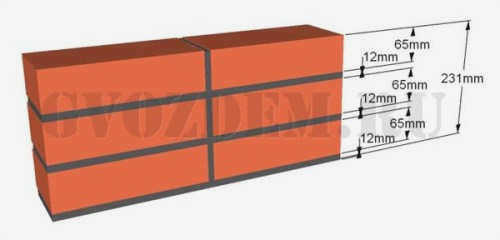

Высота стены, которая будет построена с использованием обычного кирпича в рядах:

1. 65+12=77.
2. 65+12+65+12=154.
3. 154+77=231 и так далее, к каждому ряду необходимо добавить 77 мм.

Высота стены из более толстого кирпича рассчитывается аналогичным образом:

1. 88+12=100.
2. 88+12+88+12=200.
3. 200+100=300 и так далее, к каждому ряду прибавьте 100 мм.

Все расчеты должны производиться в мм.

Если у вас не получается сделать эти расчеты, вам поможет следующая таблица кратности размеров кладочного кирпича.

Вернуться к оглавлению

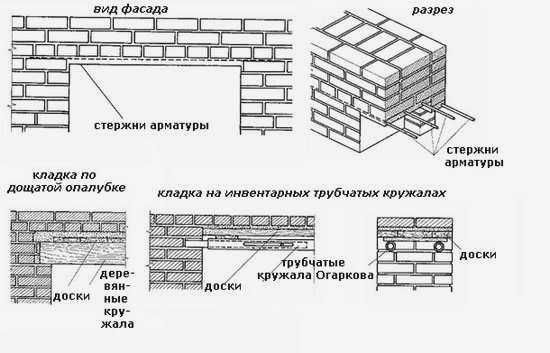

Определение размеров стенных проемов

Таблица многократных размеров кирпичной кладки.

Размеры дверных и оконных проемов зависят исключительно от размеров дверных и оконных коробок. В последние годы дома проектируются и строятся с учетом индивидуальной планировки комнат, поэтому все перегородки с проемами возводятся после строительства. При этом учитываются требования владельца. Однако если размеры окон и дверей уже были учтены при проектировании, то при строительстве рамы и коробки оконных и дверных проемов должны быть на 20 мм больше. Это обеспечит качественную установку этих элементов в проеме вместе с изоляцией и герметизацией.

Следует отметить, что составить таблицу размеров кладки можно и самостоятельно, хотя это и непростая задача. Для этого необходимо учесть несколько особенностей строительного материала:

• Тип кирпича – гладкий или утолщенный,
• Тип раствора.

Растворы различаются по своему составу:

• цементно-песчаный раствор, состоящий из цемента, песка и воды, характеризуется высокой прочностью и долговечностью,
• глиняный раствор,
• известковый раствор,
• смешанный раствор, состоящий из цемента, песка, глины, извести, воды и других химических добавок, характеризуется долговечностью, мобильностью и доступностью.

Принимая во внимание все вышеперечисленные параметры и характеристики материалов. вы сможете составить собственную расширенную таблицу размеров кладки. От ее точности зависит конечный результат строительных работ.
