Схемы подключения теплового насоса: варианты установки и пошаговые инструкции

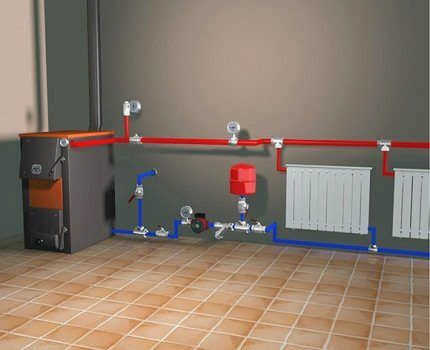

Равномерное распределение тепла в доме с автономной системой отопления зависит от модели используемого насосного устройства. С помощью этого устройства обеспечивается принудительное движение теплоносителя по трубам и радиаторам.
Для того чтобы определить, какая схема подключения теплового насоса будет оптимальной для автономной реализации, необходимо учесть множество деталей. В этой статье мы подробно рассмотрим возможные схемы подключения и детально проанализируем принципы подключения.
Мы также осветим тонкости, связанные с выбором места установки, дополнив материал тематическими фотографиями и схемами.
Плюсы и минусы использования теплового насоса
Несколько десятилетий назад дома в частном секторе были оборудованы гравитационным отоплением. Источником тепла служила дровяная плита или газовый котел. Для больших циркуляционных насосов существовала только одна область применения – сети централизованного теплоснабжения.
Однако сегодня производители отопительного оборудования предлагают более компактные агрегаты, обладающие следующими преимуществами:
- Скорость движения теплоносителя увеличилась. Тепло, вырабатываемое котлом, довольно быстро доставляется к радиаторам. Это значительно ускоряет процесс отопления.
- Чем выше скорость потока, тем больше пропускная способность трубы.. Это означает, что одинаковое количество тепла может быть доставлено в комнаты с помощью трубы меньшего диаметра.
- Системы водяного отопления претерпели значительные изменения. Трубы можно прокладывать с наименьшим уклоном. Сложность и длина линий также может быть различной. Основной принцип заключается в рациональном выборе теплового насоса в зависимости от требуемой мощности.
- С помощью бытового циркуляционного насоса можно организовать подогрев пола в доме. в доме, а также эффективную закрытую систему отопления.
- Теперь можно скрыть весь отопительный трубопровод.Отопительный канал, проходящий через комнаты, не всегда вписывается в их дизайн. Довольно распространенным вариантом является прокладка труб за подвесными потолками, в стенах или под напольными покрытиями.
Недостатком насосных систем является то, что они требуют электричества и в отопительный сезон должны работать от насосного устройства.
Справочная информация
В прошлом во всех домах была система, в которой среда текла естественным образом. Движение воды обеспечивалось за счет ее нагрева в бойлере или даже обычной плите. Он охлаждался в радиаторах и других частях отопительного контура здания, а затем возвращался в отопительное оборудование. Таким простым способом она циркулировала по трубам.
Сегодня дополнительное оборудование используется повсеместно. Прежде чем установить насос в систему отопления частного дома, специалисты проводят расчеты и подбирают устройство, учитывая характеристики отопительного контура здания. Также специалисты учитывают и другие нюансы.
Краткий комментарий. Отопительный контур с естественной циркуляцией – это всего лишь относительно простая схема отопления. Ведь при ее прокладке трубы должны укладываться с уклоном, радиаторы должны устанавливаться в строго определенных местах, должны использоваться трубопроводы только большого диаметра. В некоторых зданиях соблюдение всех правил затруднительно или даже невозможно. Поэтому не удается обеспечить необходимую циркуляцию теплоносителя по системе.
Эти проблемы можно решить с помощью профессиональной установки дополнительного оборудования. Значительная часть домовладельцев обращается за помощью к специалистам. Они хорошо знают, как установить циркуляционный насос в системе отопления.
Преимущества системы с насосом
Противники отопления, отличающегося принудительным движением среды, отмечают следующие недостатки:
- установка циркуляционного насоса вынуждает увеличить стоимость обустройства отопительного контура;
- оборудование требует подключения к электричеству, что приводит к дополнительным затратам на электроэнергию;
- эффективная работа насосной установки зависит от стабильного электропитания, что не исключает возможности возникновения аварийных ситуаций в случае отключения электроэнергии;
- Установка электронасоса вынуждает к монтажу всего агрегата и регулярному обслуживанию, но даже в этом случае он не является безотказным.
При более детальном анализе отдельных недостатков они оказываются не столь существенными, как кажется на первый взгляд. Тем более, что организация эффективного гравитационного контура отопления не обходится без определенных знаний, опыта и применения определенных принципов. Поэтому для его правильной установки потребуется помощь профессионалов, которые также знают, как правильно установить насос для отопления в частном доме.
Для того чтобы окончательно установить все преимущества наличия циркуляционного насоса в отопительном контуре здания, необходимо поближе познакомиться с системой, в которой теплоноситель движется самотеком.

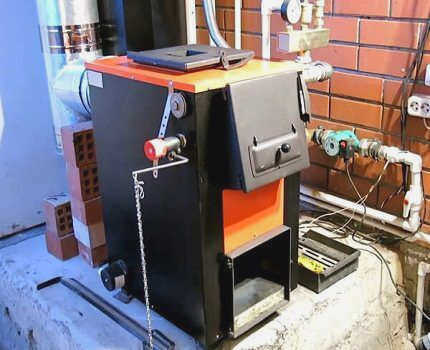

После определения места расположения котла необходимо установить вертикальную трубу. Это дисперсионная часть системы. Для ее прокладки используются трубы большого диаметра. Рекомендуется устанавливать трубы не менее 1,5".
Критерии выбора подходящего оборудования
Все усилия по установке будут напрасными, если будет выбрано неправильное оборудование. Чтобы избежать ошибок, необходимо сначала проанализировать все аспекты системы отопления и произвести необходимые расчеты.
Основные типы насосов
По конструктивным особенностям все устройства делятся на 2 категории: с мокрым рабочим колесом и с сухим рабочим колесом.

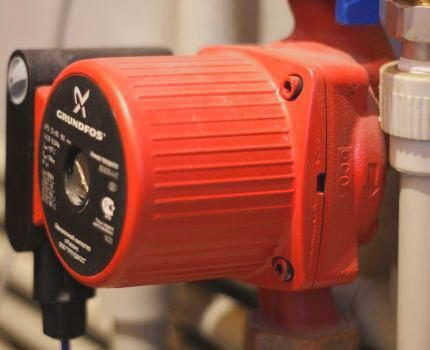

Мокрые" насосы. Этот вариант подходит для частных домов. Агрегат компактен, практически бесшумен и имеет модульную конструкцию, которую легко обслуживать и ремонтировать.
К сожалению, высоким КПД не отличается – максимальный КПД современных моделей составляет 52-54%.
Циркуляционные агрегаты для сетей отопления не следует путать с агрегатами для ГВС. Насос для отопления не требует корпуса из коррозионностойкой бронзы или нержавеющей стали и дополнительной защиты от образования накипи – и поэтому стоит дешевле.
Насосы сухого хода имеют высокий КПД, неприхотливы к качеству теплоносителя, могут работать на большой высоте подъема и не требуют строго горизонтального расположения на трубе. Однако они более шумные, присутствует вибрация. Многие модели устанавливаются на фундамент или металлическую опорную раму.
Установка консольных, моноблочных или "рядных" моделей требует отдельного помещения – котельной. Они подходят, когда требуется расход более 100 м³/ч, т.е. для обслуживания групп односемейных домов или многоквартирных домов.
Технический обзор
При выборе насоса важно ознакомиться с техническими характеристиками и сопоставить их с требованиями системы отопления.
Важными являются следующие данные
- Напоркоторый включает в себя гидравлические потери в контуре;
- производительность – объем или расход воды за определенный промежуток времени;
- рабочая температура теплоносителя, max и min – в современных моделях среднее +2 ºC…. +110 ºC;
- мощность – с учетом гидравлических потерь механическая мощность превышает полезную.
Требования к установке циркуляционного насоса
Существует ряд правил, которые регулируют установку циркуляционного насоса в системе отопления на законодательном уровне. Некоторые из правил изложены в СНиП 2.04.05 "Отопление…". Например, он определяет приоритет схем с принудительной циркуляцией в теплосетях.

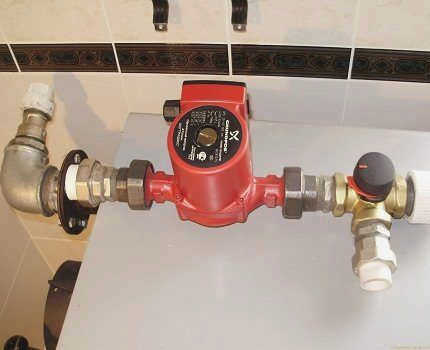

Почти все требования обосновываются общей эффективностью системы и, в частности, циркуляционного узла. Например, вал мокрого рабочего колеса должен быть установлен горизонтально и заподлицо с трубой, чтобы внутри не скапливались воздушные карманы и не происходил преждевременный износ деталей насоса.

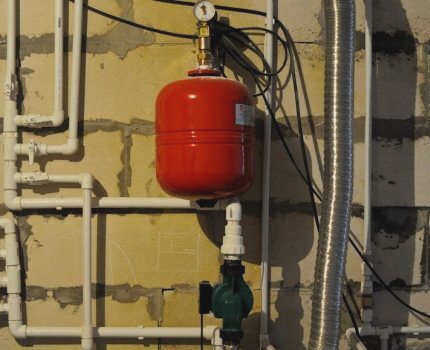

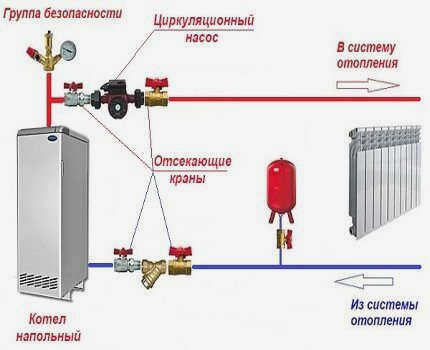

Расширительный бак, который компенсирует изменение объема нагрева/охлаждения, является неотъемлемой частью системы. Его место в закрытой системе – на возврате, перед циркуляционным насосом.
Фильтр для защиты от грязи и абразивных частиц необходим в любом случае, даже для монолитных моделей. Отфильтрованный теплоноситель нанесет гораздо меньше вреда компонентам насоса, чем жидкость, содержащая песок и взвешенные частицы.
Фильтр следует устанавливать крышкой вниз по направлению потока воды, чтобы уменьшить сопротивление и облегчить обслуживание системы.
Некоторые правила диктуются производителями. Например, старые модели некоторых марок обычно устанавливались только на обратке, поскольку не выдерживали высоких температур.
Сегодня насосы более универсальны и могут быть установлены в любом подходящем месте – но всегда в пределах параметров мощности.
Преимущества и недостатки насосов
Многие потребители сосредотачиваются исключительно на сильных сторонах циркуляционного насоса. Несомненно, это оборудование приносит много пользы домовладельцу.
Его основные преимущества заключаются в следующем:
- Неприхотливость – Агрегат не предъявляет особых требований к системе отопления. Различные типы агрегатов позволяют создать отопительный контур необходимой длины.
- Оптимальная скорость движения теплоносителя. Агрегат создает разность давлений и обеспечивает лучшее прохождение воды.
- Быстрая реакция – Быстрый запуск системы отопления. Краны наполняются горячей водой в течение нескольких минут.
- Удобство .. Насосы легко устанавливать, обслуживать и заменять.
- Высокая эффективность. Для обеспечения комфортной температуры требуется минимальное количество электроэнергии.
Циркуляционные насосы не только повышают эффективность системы отопления. Они также просты в установке и обслуживании. Кроме того, при правильном монтаже они имеют длительный срок службы.
К сожалению, у них также есть несколько недостатков. Основные недостатки насосных систем отопления следующие:
- Повышенные затраты на электроэнергию. Чем мощнее прибор, тем выше сумма в счете.
- Зависимость прибора от электроэнергии.
- Дополнительные расходы .. Невозможно установить насос без приобретения сопутствующих деталей.
- Расходы на установку .. Если система отопления уже эксплуатируется, потребуется специалист для подключения насоса в соответствии с техническими условиями.
Чтобы уменьшить зависимость от электричества, можно приобрести дизельный генератор, специально предназначенный для группы насосов.

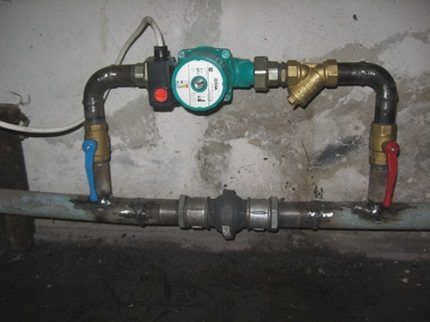

Или установить наклонный агрегат, чтобы система работала на естественной циркуляции в течение короткого времени.
Применение и полезное видео по теме
В видеоролике показаны принципы устройства и установки насосов:
Особенности установки циркуляционного оборудования в системе отопления продемонстрированы в видеоролике:
Ознакомившись с принципом работы циркуляционной системы и основными различиями между мокрым и сухим типами, вы сможете выбрать наиболее подходящий вариант для вашей системы отопления. При желании вы можете установить насос самостоятельно. Для этого необходимо следовать правилам и полезным рекомендациям по установке циркуляционного насоса.
