Вертикальные сливы могут пропускать большие объемы воды, поэтому в основном устанавливаются в бассейнах, обеспечивающих свободный доступ к сливу снизу.
Душевые трапы: типы конструкций и способы их установки
Вы делаете ремонт в ванной комнате и хотите подключить душевую кабину своими руками? Согласитесь, что комфорт купания и защита от случайного затопления в ванной комнате во многом зависит от качества установки и обслуживания сливов.
Давайте разберемся, как выбрать слив для душевой кабины, на какие параметры ориентироваться при покупке устройства. Также мы представим пошаговую технологию обустройства сливной системы душевой кабины.
Инструкции по сборке и установке оборудования сопровождаются фотографиями для лучшего понимания процесса. Статья дополнена видеороликами о нюансах установки душевого слива.
Сливные системы для душевых кабин без поддона

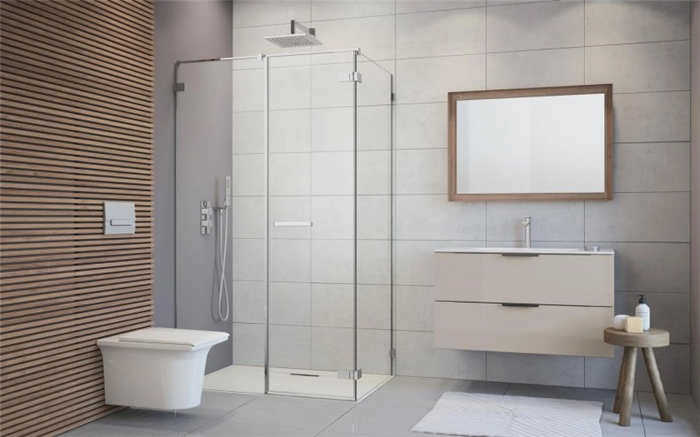

Душевые кабины с классической системой слива, наиболее часто встречающиеся в магазинах сантехники, предлагаются со сливным отверстием в душевом поддоне. Такая система слива проста в установке, надежна и не требует предварительной обработки пола.

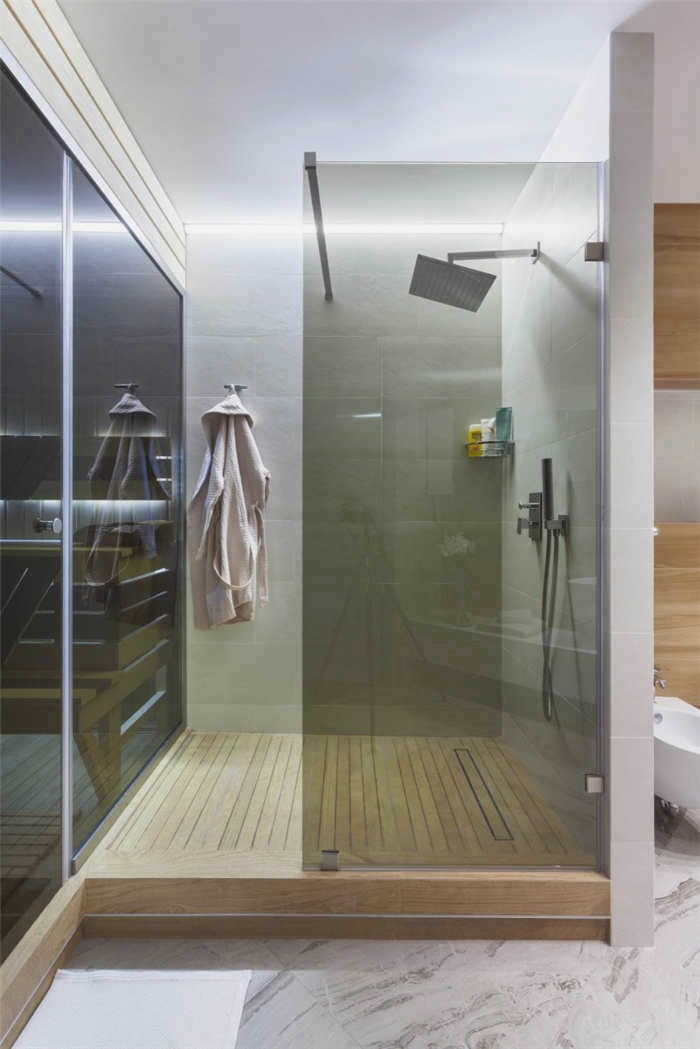

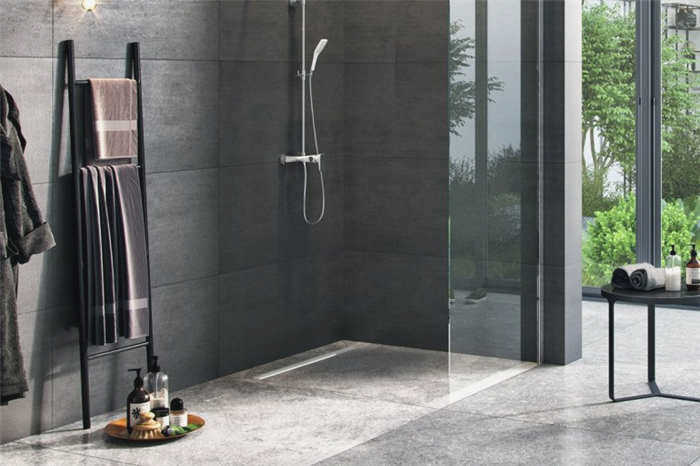

В душевых в саунах и общественных банях используется более удобная система слива без поддона. Вода отводится в напольные сливы или каналы, утопленные в полу на этапе укладки плитки.
Фотогалерея
Фото из
В зависимости от типа устройства для сбора воды сливы для душевых кабин без поддона делятся на точечные и линейные. Напольный слив с сифоном, из которого вода стекает в трап, предназначен для сбора воды.

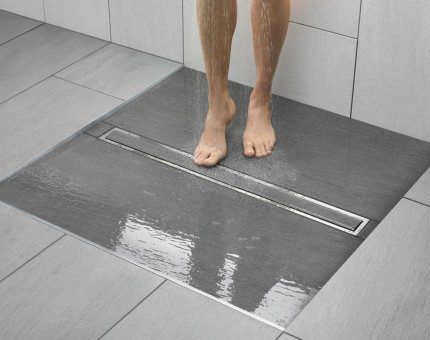

Линейный слив представляет собой душевой поддон с решеткой сверху. К сливу подсоединяется сифон, который сбрасывает воду в канализацию.

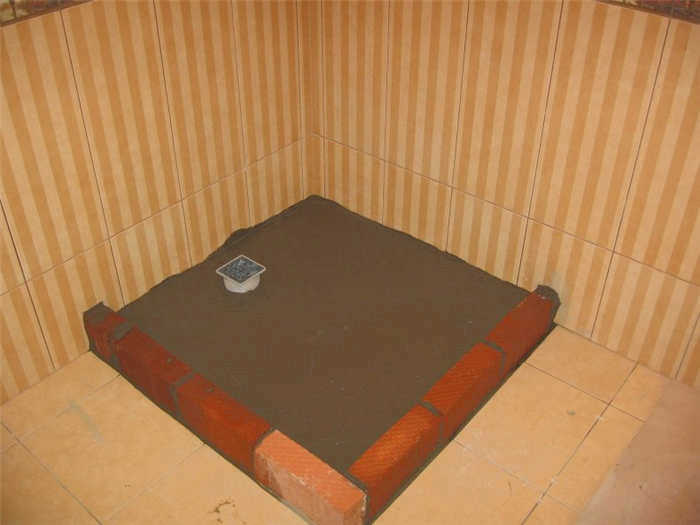

Оба типа дренажных систем устанавливаются перед строительством бетонного или кирпичного душевого поддона с гидроизоляционной облицовкой.
Сливная труба и душевой трап делятся на вертикальные и горизонтальные версии. Вертикальные версии могут устанавливаться в частных домах и квартирах первых этажей многоэтажных домов.

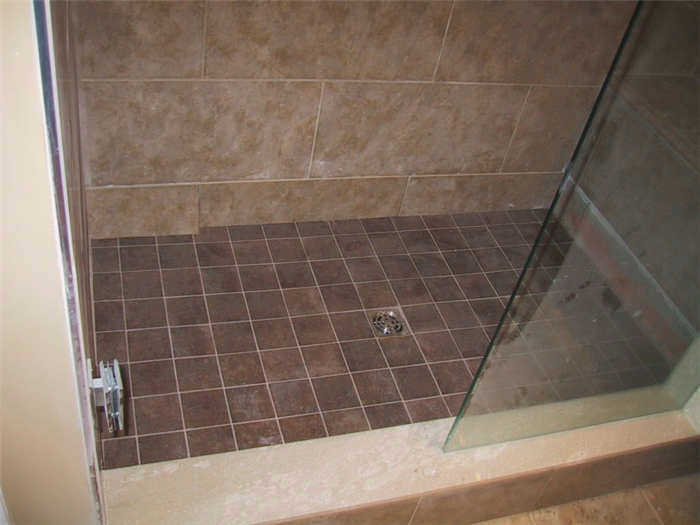

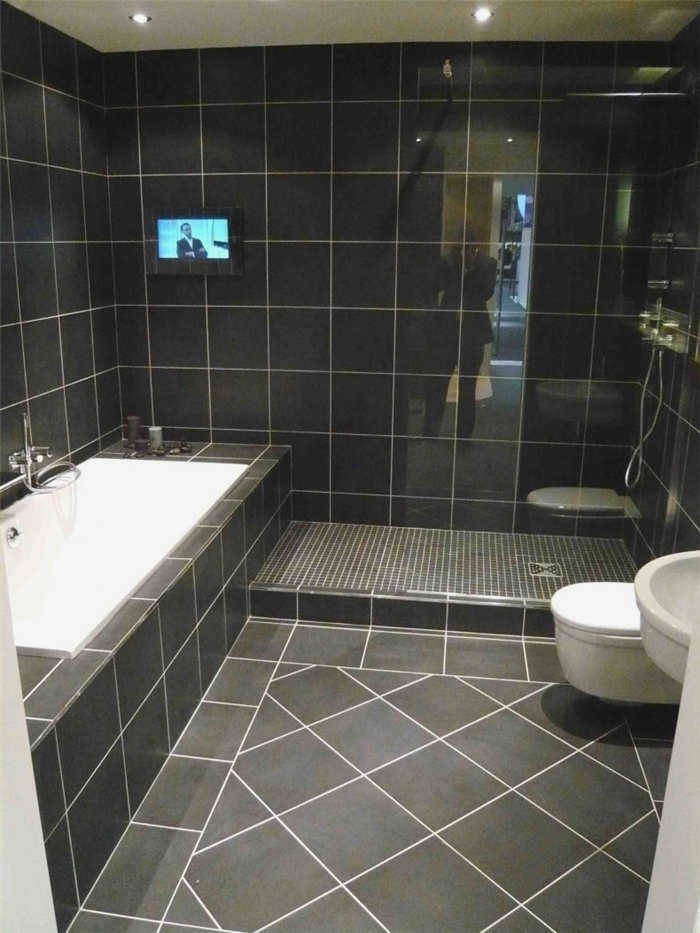

Душевой трап с точечным сливом

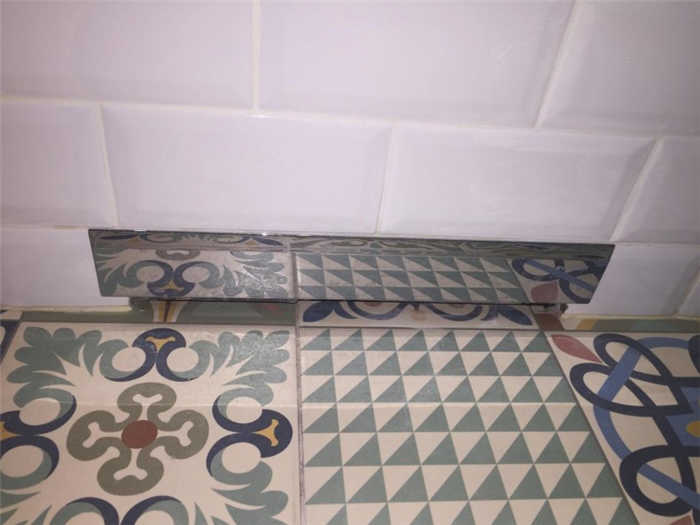

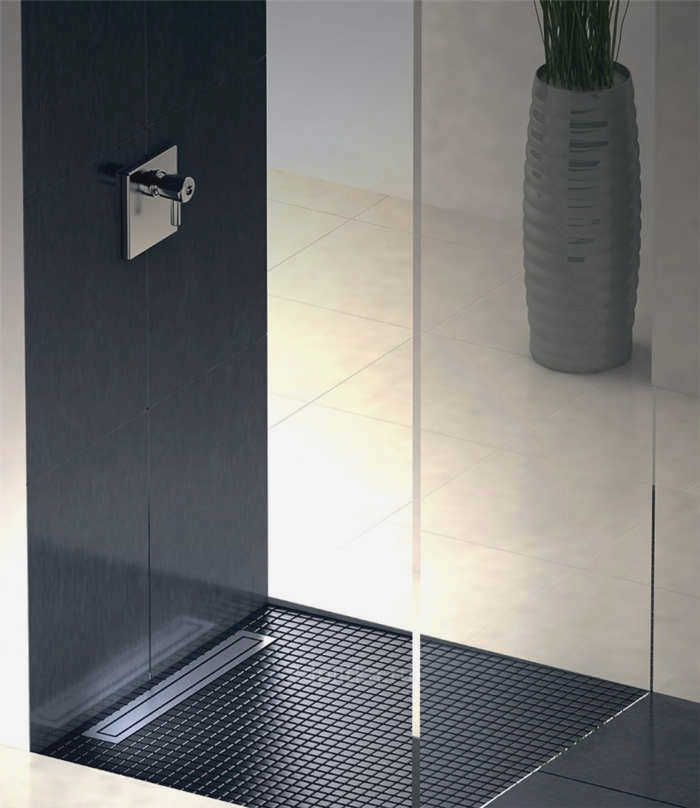

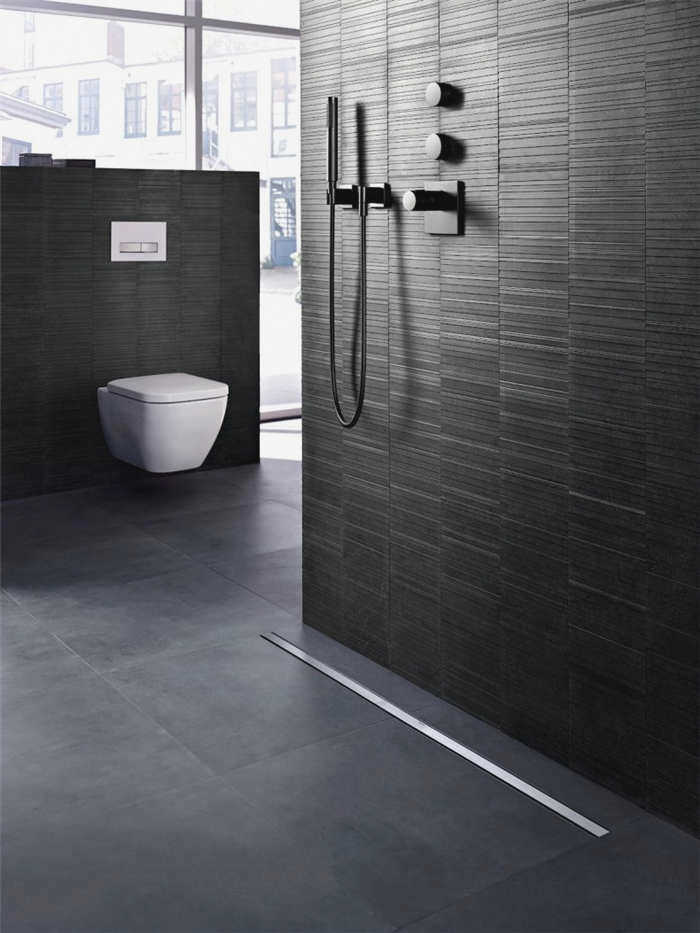

Линейный слив
Установка слива перед стяжкой
Вертикальное подключение слива
Ниже будут рассмотрены наиболее распространенные варианты сливов и условия их установки.
Канальный слив
Установка канального слива требует соответствующей подготовки пола или основания душевой кабины. При установке канала у стены уклон осуществляется только в одну сторону, поэтому планировать расположение стойки, конструкцию элементов слива в ванной комнате необходимо заранее.
Как правильно выбрать слив для душа

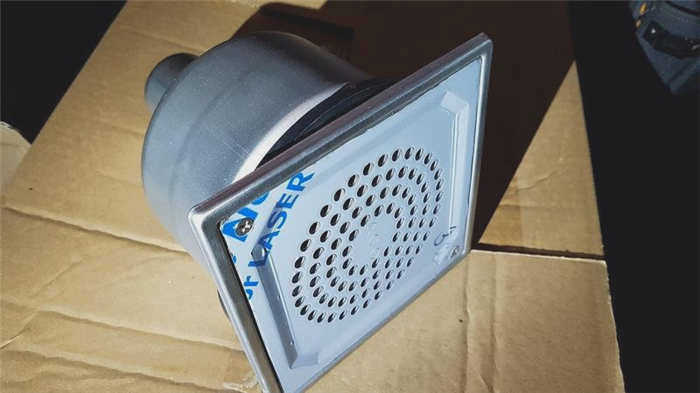

Самая простая конструкция слива – это устройство, которое собирает и отводит воду из душа в сливную трубу. Материал – нержавеющая сталь, стеклопластик или металлопластик. Сверху закрывается декоративной крышкой круглой, квадратной или прямоугольной формы.
Конструктивные особенности моделей
При выборе слива важно учитывать его конструкцию и тип закрытия – от типа слива напрямую зависит система водоотведения.
В магазинах сантехники можно найти три типа:
- точечные сливы – устройство воронкообразного типа, которое собирает воду
- линейный – точечные сливы, которые собирают воду в желоб.

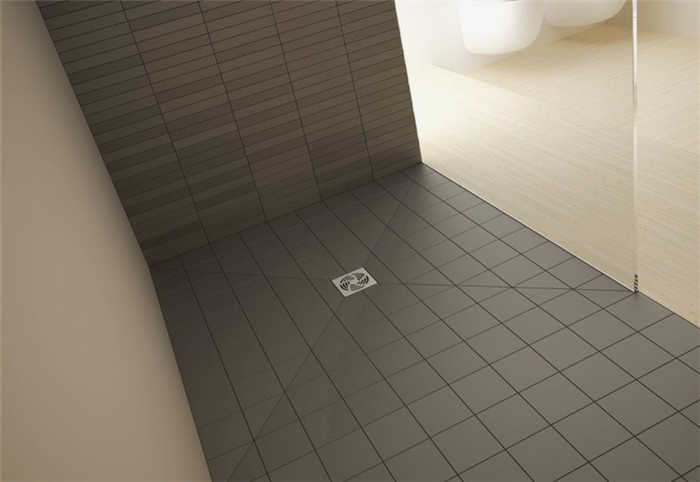

Точечные сливы – самый популярный тип, что легко объясняется возможностью установить слив в любом удобном месте на полу: посередине, сбоку, в углу. Поддон должен быть установлен с уклоном в сторону места сбора для самотечного слива из помещения или душевого поддона.
Фотогалерея
Фото из
В широком ассортименте душевых сливов, доступных в настоящее время потребителям, можно найти любой вариант. Конструктивно они отличаются только формой дренажной системы

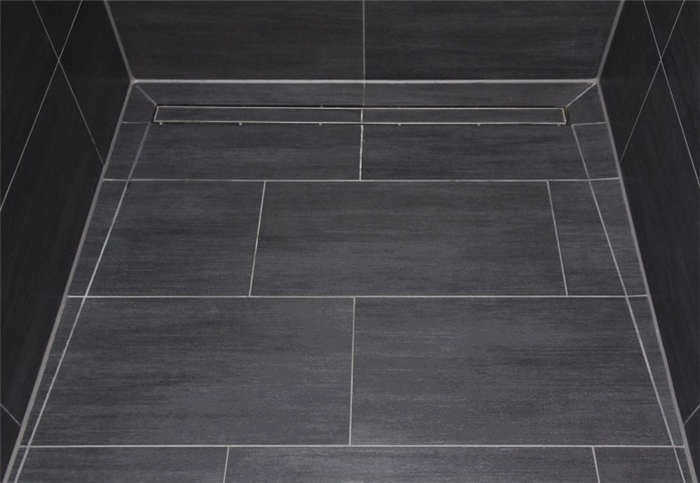

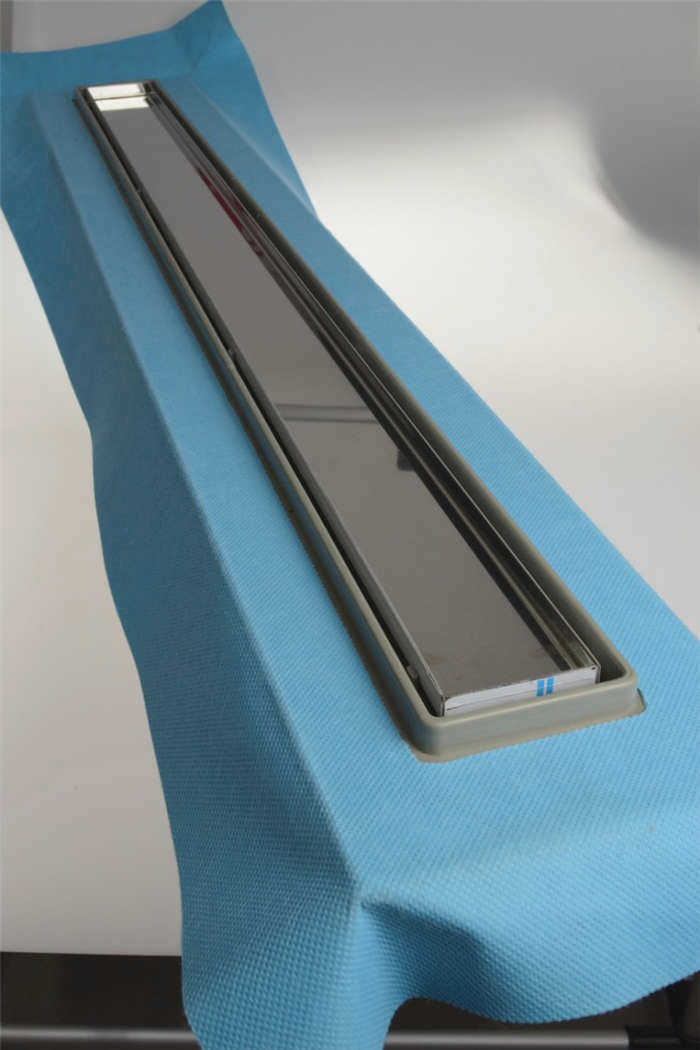

Линейный слив можно узнать по вытянутой решетке из нержавеющей или оцинкованной стали
Точечный слив оснащен мелкой решеткой. Скорость сбора воды в нем значительно ниже, чем в линейном сливе или линейной панели.
Под удлиненной решеткой линейного оголовка находится сифон, который соединен с канализационной трубой.
Чтобы сифон и подключенные к нему трубы не смещались во время бетонирования стяжки, необходимо использовать опоры для труб.
Стяжка душевой кабины заливается после завершения гидроизоляции пола. Заливка происходит в несколько этапов
Душевой поддон может быть установлен в любом месте на полу душевой кабины. Важно, чтобы стяжка имела уклон в сторону водоприемника.
Инструкции по установке слива

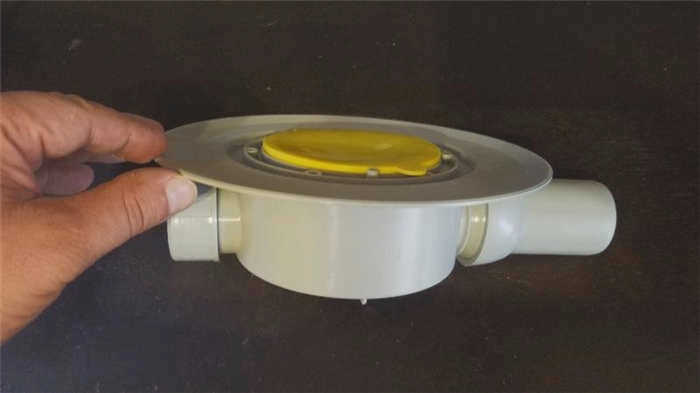

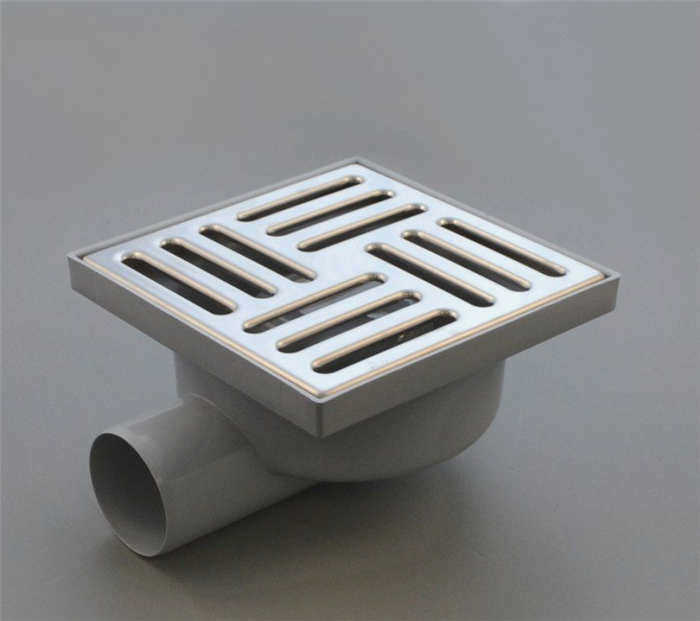

В качестве примера возьмем точечный слив с горизонтальным выпуском, который проще всего установить в сточную трубу. Место установки не имеет значения, при желании вы можете установить его по центру, в углу или рядом со стеной.
Шаг 1 – Подготовка инструментов и материалов
Сначала мы подготовим примерный эскиз того, как будет выглядеть дренажная система после установки.
Важно определить, какие материалы будут задействованы в установке, чтобы их можно было приобрести заранее.
Наиболее распространенная комплектация выглядит следующим образом:
- Плиты пенополистирола – они плотные, легкие и прочные;
- Сухая цементная смесь;
- битумно-полимерная мастика для гидроизоляции;
- демпферная лента;
- герметик;
- плиточный клей;
- Затирка для плитки.
Плитка должна быть нескользкой и желательно такой же, как та, что используется во всей ванной комнате. Для точных расчетов используйте рекомендации производителей.

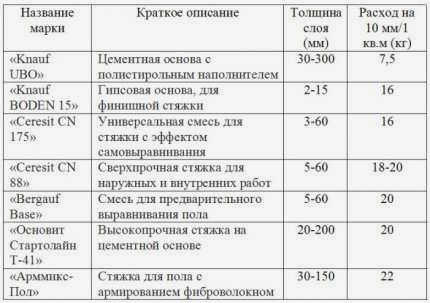

В таблице приведен расход сухой смеси различных марок. Так, на каждый 1 м² стяжки толщиной 50 мм необходимо 37,5 кг смеси Кнауф Убо или 80 кг смеси ЦерезитСН175 (+).
Среди герметиков лучше использовать силиконовые гидроизоляционные смеси, предназначенные для работ в ванной комнате, такие как. KWIK SEAL, Ceresit, UNIPAK ..
Для установки дренажной системы не требуется специальных инструментов, но для стяжки и укладки плитки вам понадобятся емкости для смешивания, дрель с миксером, шпатели, кельмы, лазерный или пузырьковый уровень (первый предпочтительнее) и разметочные инструменты.
Шаг №2 – Выбор места расположения слива
Место расположения слива лучше всего определить заранее, но в процессе работы часто приходится вносить коррективы. Например, после удаления старой плитки и стяжки выясняется, что необходимо заменить канализационные трубы.
Что лучше: слив для душа или слив в полу?
Когда клиенты спрашивают меня: "Женя, я хочу сделать слив для душа в полу, что мне лучше поставить: канализацию или слив? Я обычно отвечаю им так: Если вы собираетесь делать строительный душ или душ без поддона, то лучше поставить канал.
Он дороже, но и выглядит красиво. Если у вас есть душевой поддон, я рекомендую установить в ванной комнате слив. Он пригодится в том случае, если гибкий шланг порвется и из него начнет вытекать вода.
При покупке и выборе душевого поддона или слива убедитесь, что он имеет сухой затвор. Я объясню, что это такое и зачем он нужен.
Техническая конструкция
Конструкция слива напоминает стакан, с приваренной трубой внизу, которая соединяется с канализацией. Слив, как вы уже догадались из названия, напоминает прямоугольную емкость. Он также имеет выход в нижней части для подключения к канализационной трубе.
Существует два типа сливов: вертикальные и горизонтальные. Водостоки и желоба с вертикальными сливами устанавливаются там, где канализационная труба проходит за полом. Горизонтальные (боковые) сливы используются там, где канализационная труба проходит по одной стороне пола.
Вот пример, который поможет избежать путаницы. Мне нужно установить сливной или канализационный стояк в туалете на первом этаже частного дома. Если я устанавливаю устройство с горизонтальным сливом, мне нужно залить большой слой стяжки, который должен скрыть канализационную трубу.

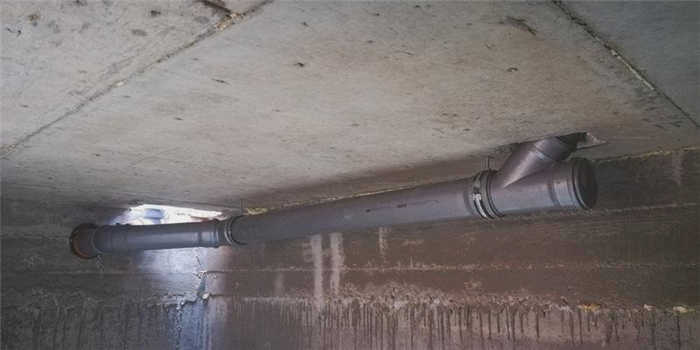

Я также могу просверлить отверстие в полу и установить канализационную трубу с вертикальным сливом. Канализационные трубы можно проложить вдоль потолка подвала.
В этом случае на первом этаже придется заливать гораздо меньший слой стяжки. Это позволяет сэкономить деньги. А если вы сэкономили деньги, то вы их заработали.
Что такое водяное уплотнение

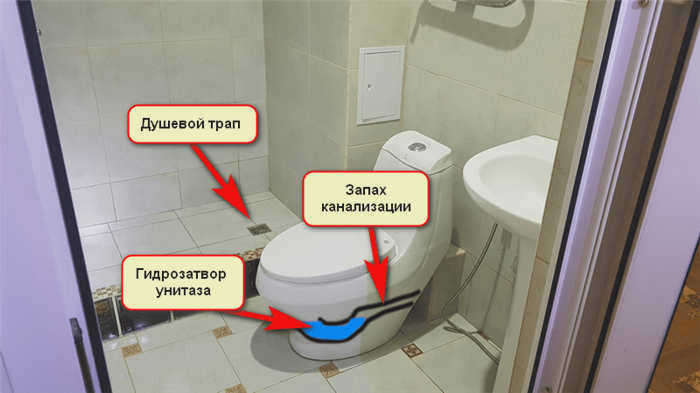

Любой прибор, подключенный к канализационной системе, по умолчанию оснащен водяным уплотнением. Его также иногда называют мокрой пробкой. Вы видели стоячую воду в бачке унитаза или в сифоне под раковиной? Это и есть гидрозатвор.
Установка гидроизоляционной мембраны

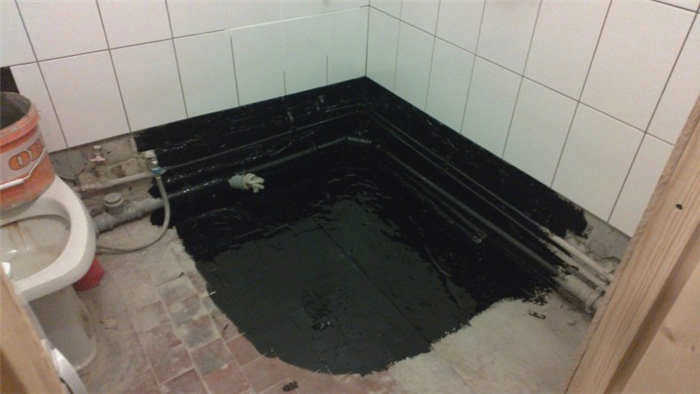

Влагоизоляцию пола и стен можно начинать после высыхания стяжки – примерно через 4 дня. Отрежьте мембрану по размеру душевой кабины, сделайте отверстие для слива, уложите ее и закрепите фланец шурупами.
Особое внимание следует уделить углам и стыкам: их можно дополнительно защитить от влаги. Для лучшей адгезии изопласт нагревают и прижимают к поверхности, создавая надежную защиту от воды.
Вместо мембраны можно использовать герметизирующие составы:
- "Эластомикс", "Эластопаз", "Технопрок". Они наносятся слоем 2-3 см и обеспечивают отличную защиту от влаги.
- Затем производится сборка слива: устанавливается сифон для удаления запаха, вставляется кольцо и устанавливается решетка.
- Решетку можно снять для очистки сифона.
- Наносится еще один слой затирки. Во время затирки решетка должна быть закрыта, чтобы раствор не попал в трап.
Уложенный раствор следует периодически смачивать, чтобы обеспечить более равномерное и однородное затвердевание.

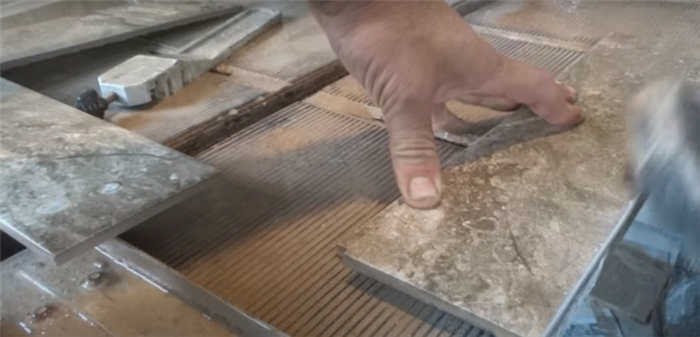

Плиточные работы
Никто не хочет мыться в помещении с цементным полом. Причины этого понятны всем. Поэтому последним шагом является укладка керамической плитки. Выбор плитки огромен, главное требование – чтобы она не была скользкой.
Существует множество методик и инструкций по работе с керамической плиткой. В душевой кабине плитку следует укладывать от пола до стены. Если разметка выполнена правильно, вам не придется подрезать плитку у стен. После застывания клея швы следует заполнить водонепроницаемым материалом.
