Однако сейчас более модно и разумно заказывать профилированный конек, который выпускается в двух размерах: 110х30х110 мм и 145х50х145 мм. Существуют также специальные виды конька для сложной крыши, когда сходятся разнонаправленные скаты.
Крыша из гофрокартона своими руками: технология устройства + правила монтажа доборных элементов
Качественную и долговечную кровлю из гофрокартона легко сделать самостоятельно. Важно лишь знать, какие материалы брать, как правильно крепить листы к коробу и как защитить внутреннюю область подкровельного пространства от влаги.
Особое внимание уделим заливным элементам, которые необходимо обойти при полном соблюдении технологии. Итак, кровля из гофрокартона своими руками – шаг за шагом!
Подготовка материала: избегаем первых ошибок

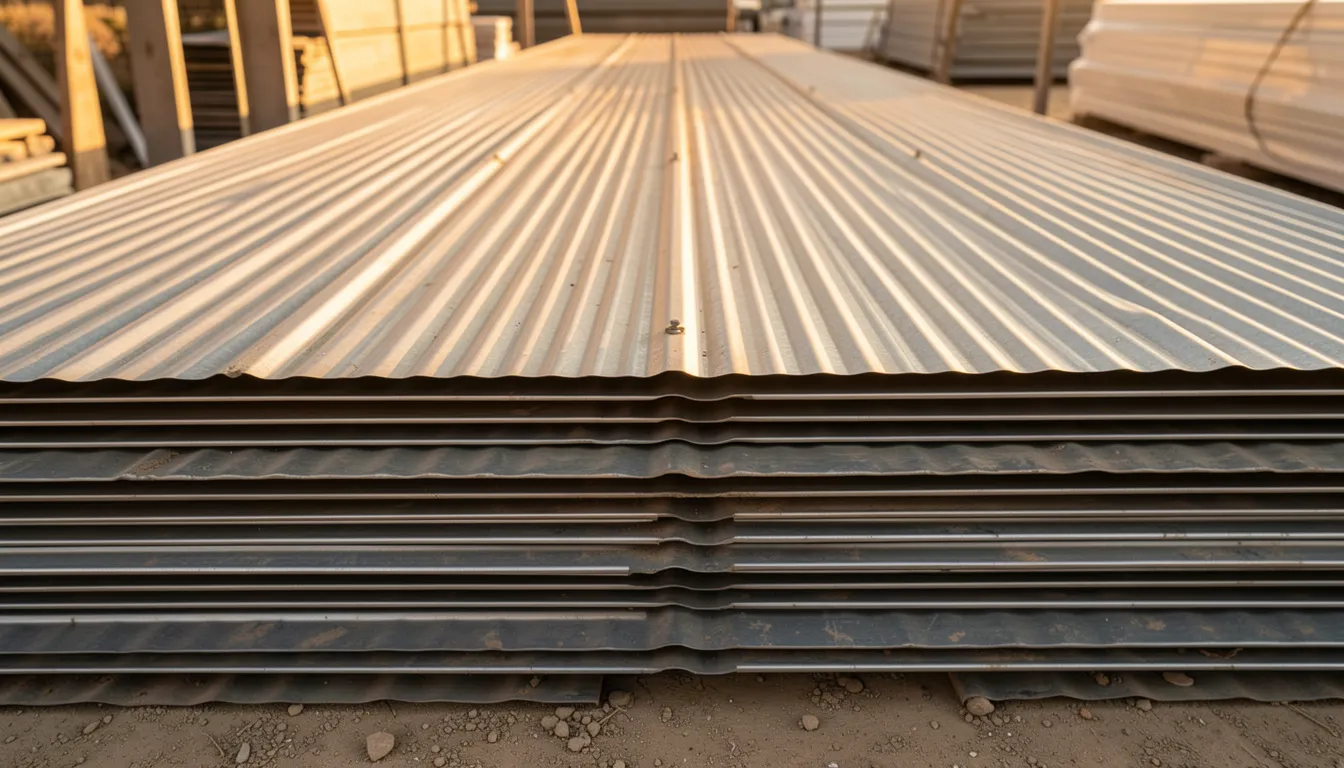

Профилированные листы можно заказывать после проведения точных расчетов крыши. Однако если профилированный лист уже приобретен, но монтаж по каким-либо причинам (например, из-за продолжительного дождя) необходимо отложить, листы следует хранить, не снимая оригинальной упаковки, на ровной поверхности и в закрытом помещении. Кроме того, листы должны быть подперты деревом на расстоянии 50 см.
Обращаться с кровельным материалом и транспортировать его следует осторожно, придерживая края листа по всей его длине и, в частности, не допуская смятия или провисания листа. С листами также следует обращаться осторожно, так как современное полимерное покрытие особенно чувствительно к механическим повреждениям.
Также как и резка этого материала абразивными режущими инструментами: осколки от диска будут царапать и вызывать значительный нагрев в месте реза. Однако, если вы вынуждены работать таким образом, немедленно покройте все повреждения ремонтной краской.
К счастью, современная технология укладки волнистой кровли позволяет проводить все работы в теплое время года, с апреля по сентябрь, и листы не нужно долго хранить.
Технология укладки профнастила на крышу

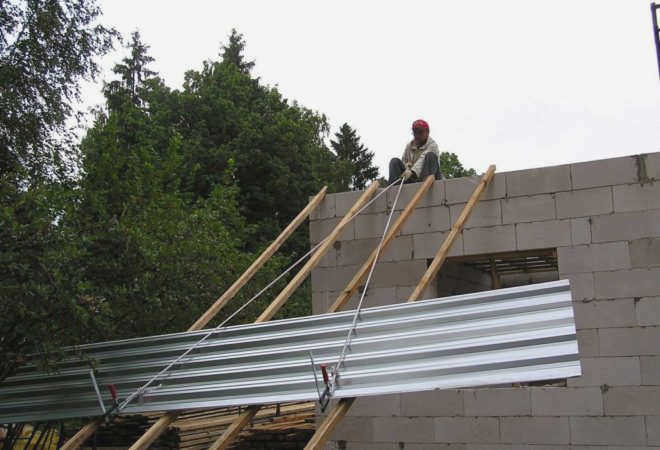

Укладка профнастила на крышу начинается с подъема материала. Профилированный лист поднимается на крышу либо по одному листу, для чего используются стропы, закрепленные к профлисту деревянными брусками и винтовыми зажимами, либо партия на поддоне с помощью крана, если позволяет несущая способность стропильной системы.
Основные принципы устройства кровли из волнистых листов следующие:
- На профилированных листах можно использовать только обувь на мягкой подошве без металлических элементов, иначе можно повредить защитное покрытие.
- Во время монтажа на сам профнастил нельзя класть инструменты или крепеж.
- В качестве обрешетки подходят доски с сечением 100×25 мм или 150×25 мм и древесина с сечением 50×50 мм. Можно использовать и более крупные сечения.
- Перед укладкой профнастила на крышу необходимо сначала закрепить крюки водостока, а затем карнизную обрешетку.
- Рекомендуется начинать монтаж со стороны, противоположной преобладающему направлению ветра, если таковое имеется. Если нет, то монтаж профнастила следует начинать с удобной стороны или конька.
- Все царапины на профилированных листах следует обработать специальной краской для защиты материала от очаговой коррозии. При покраске важно тщательно покрыть повреждение, иначе со временем на профнастиле могут появиться пятна.
В идеале длина листа гофрированного картона достаточна для покрытия склона без поперечных стыков. В этом случае останутся только продольные нахлесты.
Продольные стыки
В соответствии с правилами укладки кровельных листов продольные стыки выполняются в одну волну. Исключением является очень пологая, почти плоская крыша с уклоном менее 12°. В этом случае нахлест может состоять из двух волн.

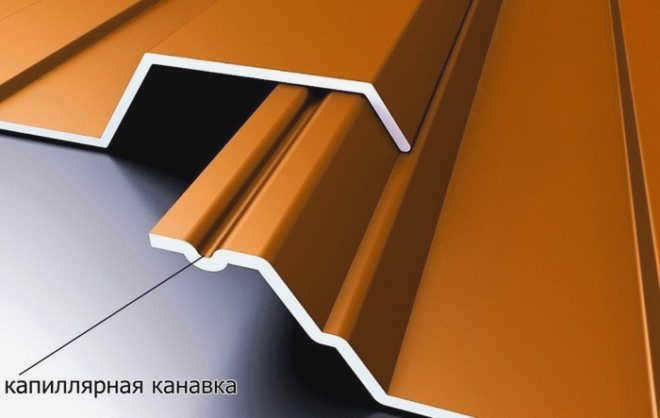

Однако если профилированный лист имеет специальную капиллярную канавку, то она всегда должна находиться со стороны покрытия. Она предотвращает просачивание влаги через стык, так как препятствует капиллярному эффекту, и поэтому бесполезна, если она находится сверху.
Укладка профнастила на крышу с прямоугольным уклоном
Схема укладки профнастила на односкатную или скатную крышу очень проста:
- Уложите первый лист возле одного из торцов. Всегда укладывайте лист кровельной стороной к передней стене.
- Выровняйте лист по карнизу.
- Если лист находится на одном уровне с фронтонным свесом – идеально, начинайте крепить. Если нет, подрежьте лист ножницами по металлу.
- Уложите оставшиеся листы зигзагообразно, выравнивая их по струне, натянутой вдоль карниза.
- Когда плоскость фронтона будет готова, прикрепите коньковые доски к коньку, а торцевые доски – к фронтонам.
При монтаже профнастила на прямоугольном скате может возникнуть только одна серьезная проблема – выравнивание, если геометрия ската неправильная. В этом случае основной ошибкой является попытка выровнять лист и по карнизу, и по фронтону.
Логика проста: да, на карнизе будет небольшая неровность, но лист не нужно будет подрезать. Просто и неправильно, потому что даже небольшое смещение первого листа у карниза приведет к отсутствию ровной линии карниза. И он, в отличие от торца, полоса не закрывается после монтажа.
Особенности резки профнастила
Довольно часто при монтаже профнастила на крыше требуется разрезать листы по длине или ширине. Для этих целей нельзя использовать абразивные инструменты – это сокращает срок службы защитного полимерного покрытия.
Резка может осуществляться следующими видами инструментов:
- Электрические вырубные ножницы;

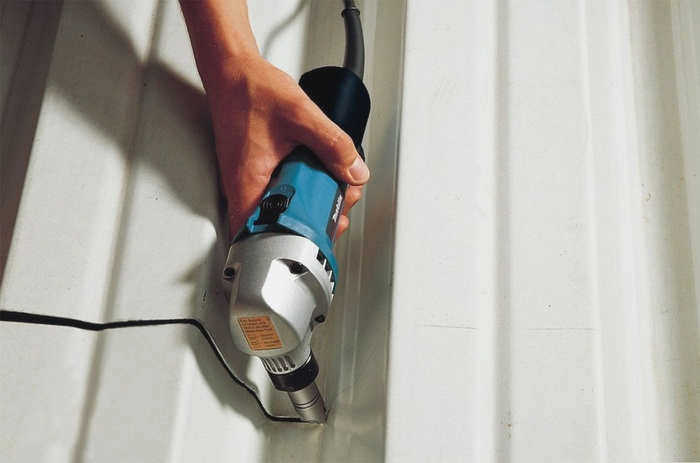

Фото 6. Резка материала электрическими ножницами
- с помощью дрели со специальной насадкой "стальной бобер";

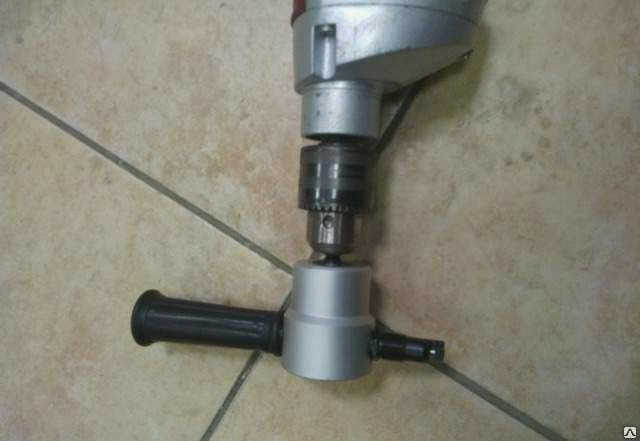

Фото 7. насадка для дрели "стальной бобер
- с помощью дисковой фрезы по металлу (листы с высотой волны не более 40 мм);

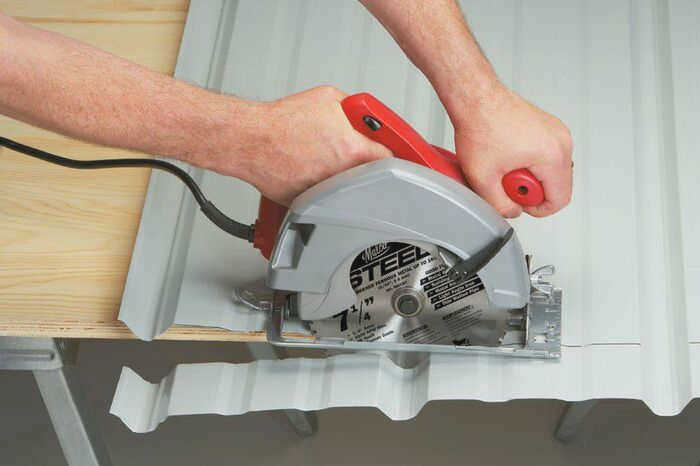

Фото 8. Резка профилированного листа с помощью многофункционального резака
- С помощью электрического лобзика;

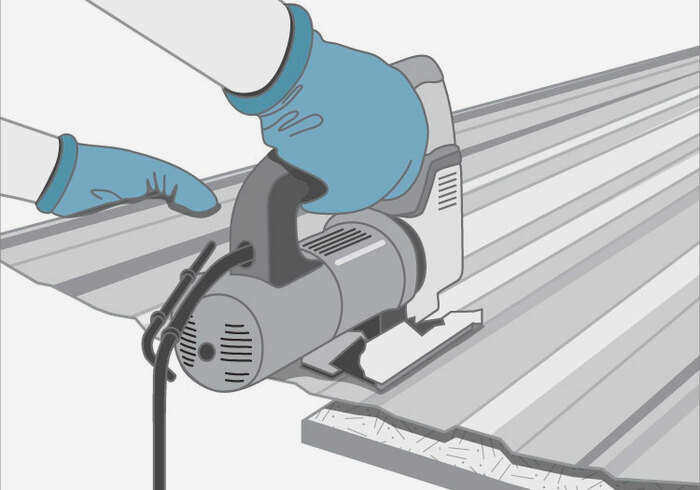

Фото 9. Резка профлиста электролобзиком.
- Ручными ножницами по металлу;

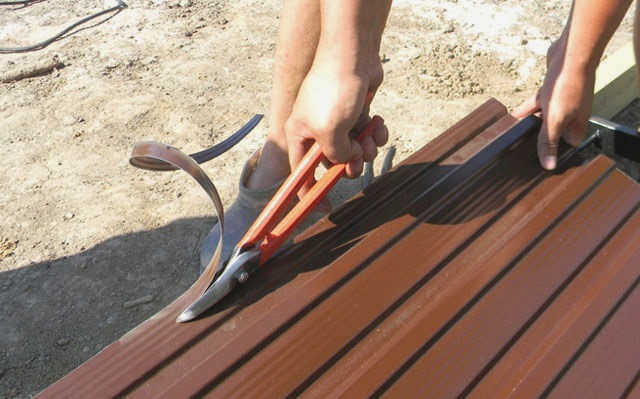

Фото 10. Резка ручными ножницами
Влияние угла наклона крыши на монтаж
Для того чтобы правильно покрыть крышу гофрокартоном своими руками, необходимо учитывать угол наклона. Он влияет на величину продольного и поперечного нахлеста листов и технологию укладки. Обычно профнастил монтируется на строения с уклоном 12°, но при обустройстве усиленной стропильной системы, прочной коробки и дальнейшей герметизации нахлестов, возможна укладка на скатах 8°.
Зависимость продольного и поперечного перекрытия от угла наклона крыши:
- для поперечного нахлеста 8-10° – не менее 300 мм, продольный нахлест – требуется 2 гофры;
- для поперечного нахлеста 10-15° – не менее 200 мм, продольный нахлест – допускается 1 гофра;
- для поперечного нахлеста более 15° – 170 мм, продольный нахлест – 1 гофра.

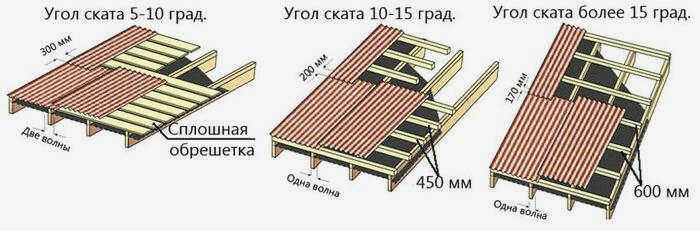

Рисунок 11 Рекомендуемые размеры нахлеста для крыш с различным углом наклона
При монтаже профнастила на крыше с углом наклона менее 12° необходимо дополнительно герметизировать поперечные и продольные стыки. Для этого можно использовать кровельный герметик, бутилкаучуковую ленту или струну. Листы с малой высотой волны устанавливаются с продольным нахлестом в 2 фальца.
Подготовка
Когда стропильная конструкция крыши готова, можно приступать к подготовке ендовы. Такая работа обычно не занимает много времени. Первое, что необходимо сделать, – это составить проект и чертеж. На поверхности стропил отметьте точки каждого узла корзины с помощью натянутой бечевки.
Мастеру также следует приобрести набор элементов, входящих в состав ендовы. Для каждого типа крыши продается определенный набор элементов.
Все приобретенные детали должны не только подходить к типу крыши, но и обладать следующими характеристиками:
- устойчивость к коррозии
- хорошая прочность металла;
- длительный срок службы без необходимости замены.
Монтаж
Чтобы установить ендову для крыши своими руками, стоит учитывать особенности кровельного материала.
Из металлического листа
Этот материал считается лидером в своей категории. Причиной тому является его привлекательный внешний вид, а также хорошие эксплуатационные характеристики. В этом случае крыша формируется стандартным образом. В первую очередь мастер должен закрепить коробку, а затем уложить стандартный лист, который подготавливается в виде водостока. После того как все листы уложены, мастер может приступать к креплению верхней ендовы.
Правила формовки планок в процессе работы следующие:
- Материал должен быть сплошным, без пустот на стыках;
- Размер досок должен быть не менее 15 x 2,5 см;
- Ширина обрешетки должна составлять 30 см со всех сторон.
После завершения обшивки ендовы можно загерметизировать. Нижнюю ендову следует закрепить саморезами с интервалом примерно 30 см. Между двумя краями материала следует сделать нахлест в 10 см. Неплохо загерметизировать ендову по краю ендовы и кровельного листа, нанеся герметик, который будет расширяться от тепла и тем самым герметизировать стык.
На шиферной крыше
Этот материал считается классическим кровельным материалом. Монтаж ендовы в этом случае производится так же, как и в предыдущем варианте. Лист шифера укладывается на деревянный каркас, причем нижние желоба должны быть специально изготовлены. Верхний початок формируется после монтажа всей крыши. Шиферный элемент заводского изготовления укладывается на деревянный желоб. Шиферные элементы крепятся большими гвоздями к верхней части крыши. Листы шифера должны перекрывать края нижней ендовы на 15 см. В некоторых случаях установка верхней корзины не требуется. Это относится к помещениям с высоким уровнем влажности.
