Монтаж кабеля сип от столба к дому

Изолированный кабель LV-ABC обладает высокой устойчивостью к воздействию атмосферных осадков и низких температур. Обычные неизолированные кабели зимой регулярно подвергаются образованию наледи, что может привести к их разрыву. Благодаря полиэтиленовой изоляции снег и лед никогда не появляются на кабелях СИП. Снег и влага просто стекают с изоляции без каких-либо задержек. Исключение составляет двухжильный СИП-1, который имеет голую жилу. В четырехжильном кабеле СИП-4 несущая жила находится внутри пучка, в то время как в других кабелях этого типа все жилы изолированы, включая нулевой проводник.

Монтаж кабеля LV-ABC от столба до дома

В большинстве случаев электричество к частным домам подводится с помощью самонесущего изолированного кабеля. В этом случае от линии электропередачи делается воздушное ответвление и дальнейшее подключение осуществляется к дому. Согласно требованиям, прокладка кабеля LV-ABC от столба до дома должна выполняться только квалифицированными специалистами. Это связано со спецификой и особенностями такого соединения, которые зависят от многих факторов. Это связано со спецификой и особенностями такого соединения, которые зависят от многих факторов.

Кабель СИП очень популярен для воздушных линий электропередач и подключения потребителей. Он представляет собой самонесущий изолированный кабель, состоящий из нескольких проводников, переплетенных в общий пучок. Вся конструкция покрыта изоляционным слоем из светостабилизированного термопластика или сшитого полиэтилена.

По своим техническим свойствам кабель СИП значительно превосходит старые кабели типа А и АС, которые использовались в прошлом. Они не имели изоляции, и каждая жила крепилась отдельно, на отдельных изоляторах, расположенных на траверсах. С появлением PPP монтаж стал намного проще. Пучок кабеля просто крепится к башне после предварительного натяжения с помощью лебедки или аналогичного устройства.

Теперь можно прокладывать кабель по стенам, что было невозможно при использовании старых кабелей. Эта особенность имеет большое значение в стесненных городских условиях, позволяя использовать короткие столбы и размещать кабель рядом со слаботочными линиями. Технология монтажа позволяет экономить материальные ресурсы и деньги. Например, кабель не требует такого большого зазора под линиями электропередач, как это было в случае со старыми кабелями. Кроме того, значительно сокращается количество обрывов, перекрытий и связанных с ними коротких замыканий. Очень трудно разорвать четыре провода, скрученные в один пучок.

Выбор сечения и марки кабеля LV-ABC

При выборе необходимого типа кабеля LV-ABC следует учитывать следующие факторы:

• Назначение воздушной линии.
• Условия эксплуатации, места установки и основные требования безопасности.
• Количество подключаемых фаз.
• Ожидаемая общая потребляемая мощность.

Конструктивные характеристики кабеля:

• В СИП-1: стальная нулевая жила без изоляции.
• В СИП-2: нейтральная жила с изоляцией.
• В СИП-3: каждый отдельный проводник имеет усиленную жилу среди всех проводников. Каждый такой проводник окружен изоляцией.
• В CIP-4: изолированные проводники не имеют жил.
• В СИП-5: также нет жил, изоляция выполнена из светостабилизированного полиэтилена. Кабель с маркировкой "НГ" не подвержен горению и имеет повышенное сопротивление изоляции. Это позволяет прокладывать линию внутри зданий. Однако данный тип кабеля еще не сертифицирован и не используется.

Проще всего выбрать сечение кабеля LV-ABC. Выбор прост, поскольку минимальная площадь поперечного сечения проводов составляет 16 мм2 . Этого достаточно для электроснабжения среднего частного дома. Такое сечение обычно обеспечивает питание всех электроприборов и бытового оборудования на полную мощность.

Однако если кабель требуется для жилого квартала, то сечение рассчитывается в зависимости от тока по специальным таблицам. Наиболее распространенными типами кабеля LV-ABC являются двухжильные – фаза и нейтраль – или четырехжильные с добавлением еще двух фаз. Очень редко используются пятипроводные кабели с дополнительным защитным проводником PE.

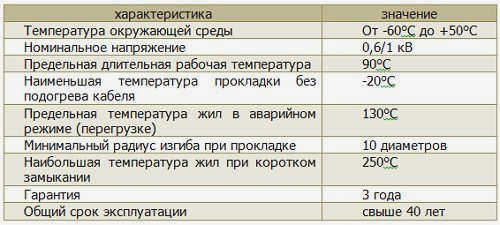

Описание и типы LV-ABC

Самонесущий электрический кабель состоит из нескольких изолированных жил (переплетенных алюминиевых проволок). При прокладке новых линий ГОСТ Р 52373-2005 требует использования самонесущего кабеля. Согласно новым правилам Электрического кодекса, эти кабели рекомендованы для подключения электрических потребителей.

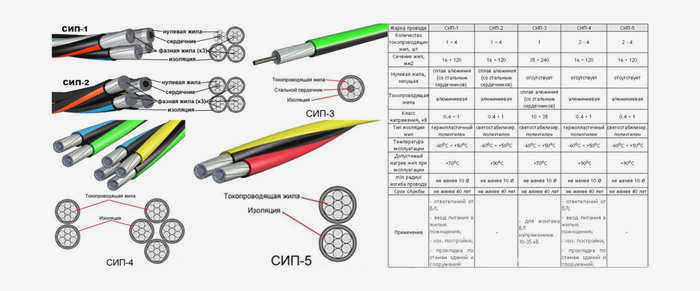

В настоящее время выпускаются следующие типы LV-ABC:

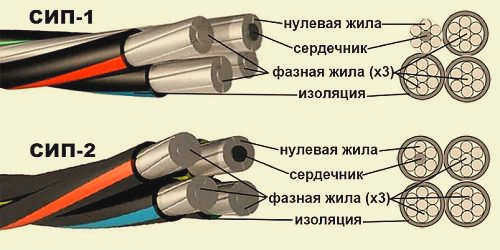

• СИП-1. Это четырехпроводный кабель, используемый в трехфазных электрических сетях до 1000 В. Три его жилы предназначены для соединения фаз (изолированы друг от друга), а четвертая (нейтральная) – без оплетки и имеет стальную жилу. Выпускается также кабель СИП-1А с изолированной нейтральной жилой.
• СИП-2. В этом кабеле все жилы изолированы. Область его применения такая же, как и у кабеля, описанного выше.
• СИП-3. Это одножильный кабель с полиэтиленовой изоляцией. Благодаря стальной жиле он обладает высокой прочностью. Используется в силовых сетях до 35 кВ.
• СИП-4. Это четырехжильный кабель с полиэтиленовой изоляцией для силовых линий до 1000 В. Он не имеет стальной жилы. Часто используется для создания ответвлений от основной линии электропередачи в коттеджах и частном секторе.
• СИП-5. состоит из двух и более изолированных жил, не имеющих стального сердечника. Этот кабель используется в электросетях до 1000 вольт.

Преимущества и недостатки использования СИП

Эти кабели позволяют:

• Обеспечить требуемый класс электробезопасности;
• Повысить надежность сети в процессе эксплуатации;
• Снизить затраты на обслуживание сети (до 80%);
• Сократить время монтажа и трудозатраты;
• Размещение кабельных линий на стенах зданий;
• Снизить потери при передаче электроэнергии (благодаря низкому сопротивлению);
• подключение объектов без отключения основной линии электропередачи;
• прокладка и подключение кабелей самостоятельно.

• стоят на 20-25% дороже обычных неизолированных кабелей;
• Многие поставщики энергии не готовы к использованию СИП (устаревшее оборудование и отсутствие монтажных инструментов);
• они разрешают прокладывать только воздушные линии электропередачи.

Прокладка кабеля от столба до дома

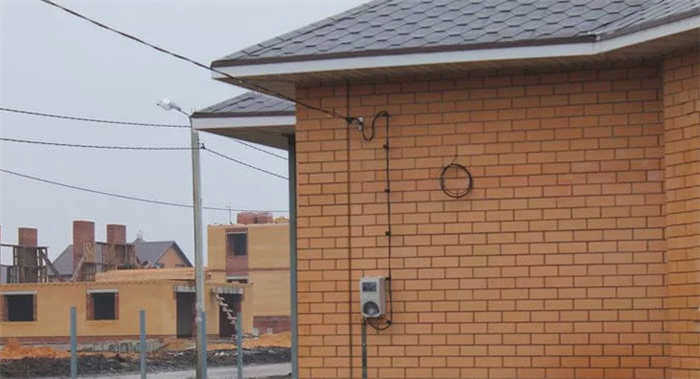

Перед прокладкой кабеля LV-ABC от столба до дома необходимо произвести измерения. Сначала измерьте расстояние от передней части дома до ближайшего столба. Максимальное расстояние измерения от настенного крюка до оси столба составляет 25 метров. Если расположение столбов и дома не позволяет измерить это расстояние, необходимо установить дополнительный столб. Для подключения дома к электросети обычно используются кабели 2х16 или 4х16, в зависимости от количества подключаемых фаз. При покупке кабельной продукции лучше не экономить. Используйте дополнительный кабель, чтобы монтаж не был остановлен из-за недостаточной длины подключаемого кабеля.

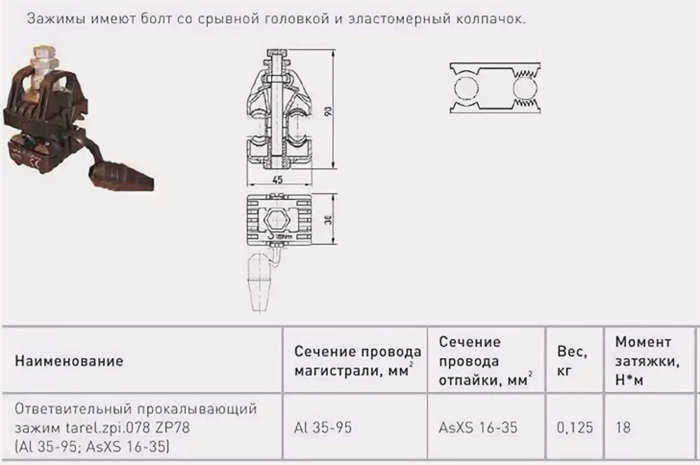

Подключение LV-ABC к основной линии электропитания осуществляется с помощью прокалывающих клемм. Производители предлагают широкий ассортимент таких изделий с различными характеристиками.

Принципы монтажа кабеля LV-ABC от столба до дома

Например, некоторые клеммы предназначены для подключения к линии без отключения напряжения. Изоляция разрывной головки от прокалывающих контактов обеспечивает безопасную работу под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажных и ремонтных работ, особенности воздушной линии и сечение используемых проводников.

Если магистраль проложена с голыми жилами, то для подключения кабеля LV-ABC требуется специальная клемма с гладкими контактами с одной стороны и зубчатыми – с другой. Если линия проложена с изолированными проводами LV-ABC, то для подключения самонесущих изолированных проводов необходимо приобрести обычные пробивные клеммы.

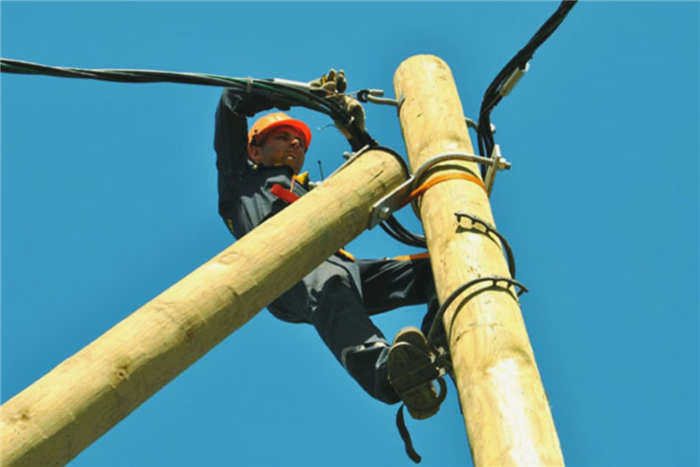

Ленточный крюк устанавливается на столбе, а настенный крюк – на стене дома. Установите анкерные зажимы, затяните кабель вручную и зафиксируйте его в натянутом положении.

Как ввести оптоволоконный кабель в дом

Существуют различные способы ввода кабеля в дом. Многие предпочитают свести количество соединений к минимуму, делая ввод через стену без использования других типов и характеристик кабеля. Некоторые считают дополнительные соединения необходимым условием для обеспечения высокого уровня безопасности.

Обычный кабель LV-ABC легко воспламеняется, поэтому многие предпочитают не прокладывать LV-ABC в деревянных домах, заменяя его кабелем ВВГНг. Чтобы повысить уровень безопасности и исключить дополнительные подключения, рекомендуется приобрести кабель LV-ABC класса H.

Основные моменты монтажа LV-ABC в доме:

1. Если кабель должен быть проложен к точке ввода вдоль стены, необходимо приобрести распорные зажимы для крепления кабеля. Они позволяют прикрепить кабель к кирпичным стенам или другим поверхностям на расстоянии не менее 6 см от них.
2. После того как SIP-4 будет введен в дом, убедитесь, что он навешен под углом к фасаду снаружи. Если он будет висеть под углом к дому, влага будет стекать по поверхности изоляции, попадая в защитную трубу и в помещение. Уплотнительные материалы помогут предотвратить попадание воды, но лучше предотвратить намокание места входа.
3. Выполните подключение низковольтного кабеля АВС к дому в соответствии с правилами монтажа, и согласуйте работу с коммунальной компанией. Помимо основных правил, у них могут быть свои требования к установке низковольтного АВС.

Подключение к счетчикам

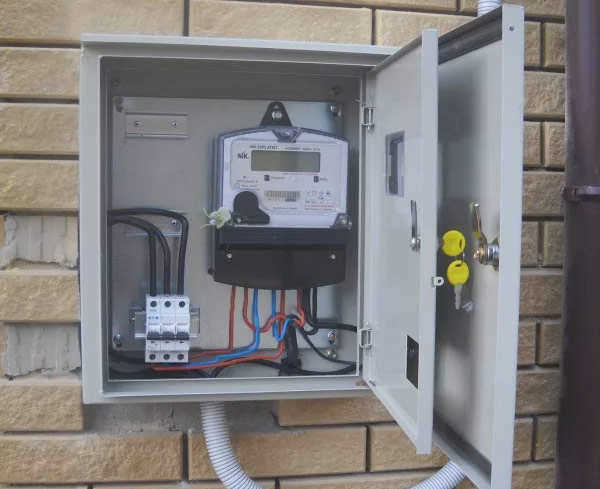

Система учета и автоматические выключатели обычно устанавливаются на внешней стене дома. Сначала выполняется подключение к выключателям, счетчику электроэнергии, а затем кабель вводится в помещение. Для прокладки LV-ABC от счетчика до места ввода кабеля в дом используется одножильный кабель. Он крепится к фасаду с помощью монтажного крюка или других специальных креплений.

Фасадные крепления СИП для кирпичных и деревянных домов

Особенности подключения к счетчику или автоматическому выключателю

Обычный способ подключения к счетчику – снять изоляцию с концов кабеля, вставить их в отверстия с клеммами и затянуть винтами. Подключение к счетчику может быть выполнено с помощью автоматических выключателей, установленных перед счетчиком. В зависимости от типа используемого защитного устройства, подключение осуществляется путем вставки оголенного конца кабеля непосредственно в клеммное отверстие или с помощью специальных концевых муфт.

Подключение LV-ABC к блоку предохранителей

Установка изолированного пигтейла в доме

Если счетчик должен быть установлен в помещении в соответствии с его спецификацией, существует два варианта ввода кабеля в дом. Первый вариант – использовать отрезок кабеля на фасаде здания и завести его в дом. Второй способ заключается в переходе с самонесущего изолированного кабеля на кабель ВВГнг перед вводом в дом. Недостатком первого варианта является относительно низкая огнестойкость изоляционной оболочки LV-ABC, поэтому не рекомендуется вводить такой кабель в деревянные здания. Недостатком второго варианта является наличие перехода от одного типа кабеля к другому типу кабеля. Представители электрической компании могут запретить использование соединений до счетчика электроэнергии.

Эту проблему можно решить следующим образом:

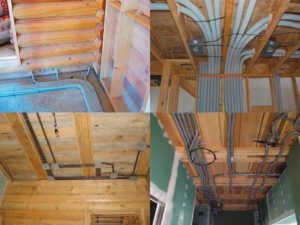

1. Для повышения пожарной безопасности ввод LV-ABC в дом осуществляется с использованием специальных гофрированных рукавов, металлических или пластиковых труб, предварительно обработанных материалом в виде краски или пасты, устойчивым к воздействию высоких температур и открытого пламени.
2. Чтобы избежать прямого соединения двух кабелей разных типов, на фасаде здания устанавливаются защитные устройства. К ним подводится изолированный кабель, а от них другой кабель проходит вдоль фасада, внутри дома и подключается к счетчику электроэнергии. Для защиты выключателей используется специальная коробка.

Какой метод использовать, решает владелец здания. Преимущество первого метода заключается в том, что он устраняет необходимость в защитном устройстве, которое требует дополнительной защиты и обслуживания. Преимущество второго метода заключается в том, что он обеспечивает высокий уровень огнестойкости без необходимости использования дополнительных защитных материалов и защищает проход кабеля через стену дома с помощью автоматического выключателя. В этом случае нет необходимости устанавливать дополнительную защиту перед счетчиком.
