Кровельный капельник: зачем он нужен, конструкция + правила монтажа
Основная задача крыши – защита дома и его стен от влаги. Наверняка вы знаете, что многое в этом вопросе зависит от формы крыши и кровельного материала.
Казалось бы, все просто: чем круче крыша и чем она герметичнее, тем больше вероятность того, что дождь и тающий снег будут попадать только на землю. Однако вода обладает определенными физическими свойствами, которые не позволяют ей так просто покинуть кровлю. Во-первых, она огибает материал и остается в виде капель на горизонтальной поверхности внизу. Даже если покрытие очень гладкое! Оттуда влага попадает в деревянные стропила, что может вызвать всевозможные проблемы.

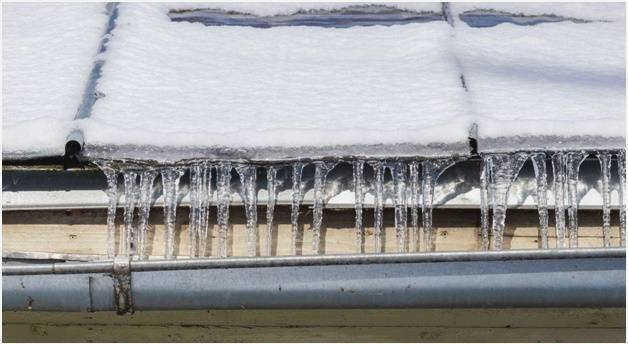

Особенно проблемным местом в этом отношении являются карнизы крыши. Одним из важнейших аксессуаров, решающих эту проблему, являются карнизы крыши различных форм и видов. Вы хотели бы узнать больше?

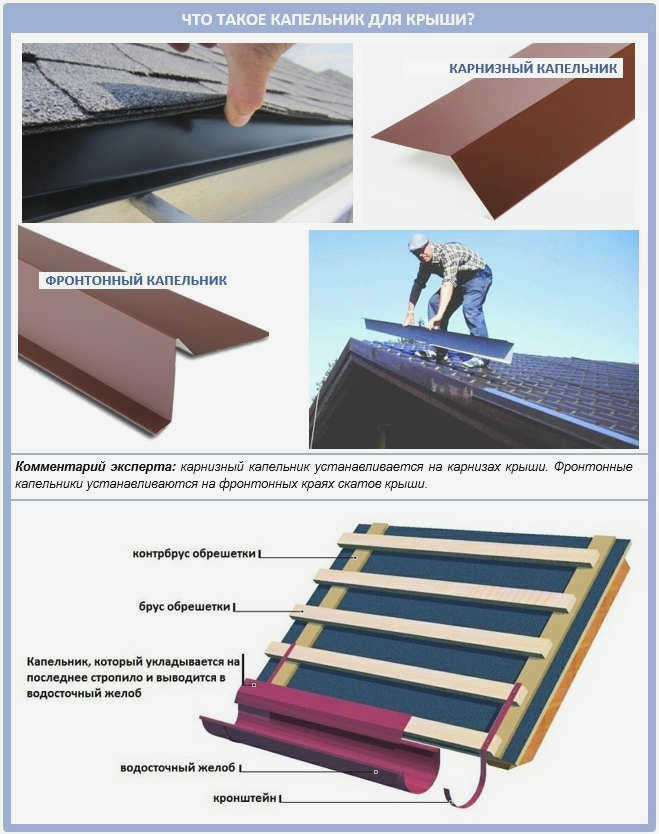

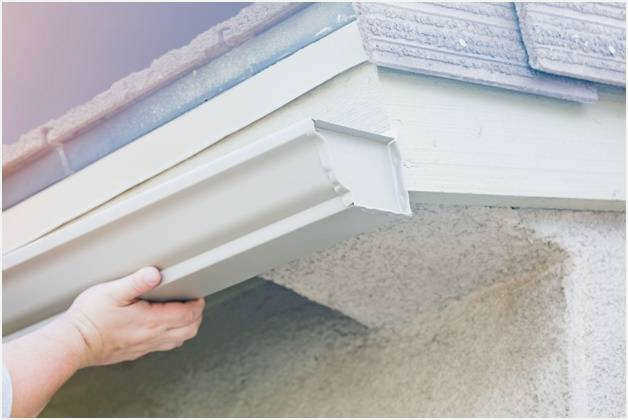

Что такое типичный капельный колпачок?
Капельный колпачок часто называют карнизным окладом и карнизным фартуком, что, собственно, им и является.
Давайте рассмотрим, чем отличаются эти компоненты:
Карнизная планка предназначена для защиты нижней обрешетки от влаги и направления воды в водосточный желоб, по которому также стекает гидроизоляционный материал. Обычно она зависит от типа системы отвода дождевой воды и дизайнерских идей.
Она также различается по конфигурации: либо имеет стандартную форму, либо изначально делается под примыкание карниза.
Что такое карнизная планка или карнизная доска?
Стандартный поддон имеет толщину от 0,4 до 0,5 мм и изготавливается из стали, защищенной цинком или алюцинком. Кроме того, современные производители наносят дополнительный антикоррозийный фосфатный слой и покрывают поверхность грунтовкой. Затем следует полимерное покрытие и лак в качестве финишного покрытия.
Капельный колпачок выполняет несколько важных функций на металлической крыше:
- Гидроизоляция. Капельник отводит влагу от стен и обрешетки, защищает их от грибка, мха и мороза, а также предотвращает размывание строительных растворов.
- Эстетическая. Капельник защищает верхнюю часть крыши и значительно улучшает внешний вид здания и окончательный вид дома.
- Звукоизоляция. Козырек отражает звуковые волны и уменьшает дребезжащий шум металлических деталей во время сильного ветра.
- Ветрозащита. Навес снижает силу ветра, действующего вверх на покрытие крыши. Другими словами, эта обрешетка защищает крышу во время сильного урагана, когда ветер способен сорвать ее. А крыша из черепицы обладает определенной мореходностью.
Кстати, об эстетике. Чаще всего капельник подбирается точно под цвет черепицы, поэтому он не выделяется на фоне крыши. Однако все чаще современные дизайнеры рекомендуют делать его совершенно другого оттенка, даже контрастного, чтобы подчеркнуть стиль дома красивым акцентом.
Этот метод, по крайней мере, вносит некоторое разнообразие в дизайн металлической крыши, который в больших городах уже стал несколько утомительным.
Типы крышных капельных колпачков
Существует два типа кровельных капельников: двускатные и карнизные. Основное назначение двускатного капельника – надежно отводить дождевую воду и талый снег с крыши. По сути, такой колпачок служит направляющей для жидкости, которая затем попадает в водосточный желоб. У фронтонного капельника также есть свое назначение. Они защищают фронтонные свесы от намокания, а также отводят воду от карниза в козырек. Эти карнизные козырьки различаются не только по своему назначению, но и по конструкции.
Длина карнизного капельника обычно составляет от 1,5 до 2,5 метров. При этом ширина крепежных планок варьируется от 15 до 30 см. По желанию заказчика карнизный свес может быть шире, уже, длиннее или короче. Основное требование к капельному молдингу – высокая прочность и жесткость, устойчивость к перепадам температур и погодным условиям.
Как правило, капельный молдинг изготавливается так же, как и металлочерепица. На заводе тонкий лист оцинковывается, а затем покрывается защитным полимерным слоем или даже базальтовой крошкой для придания особого эстетического эффекта.

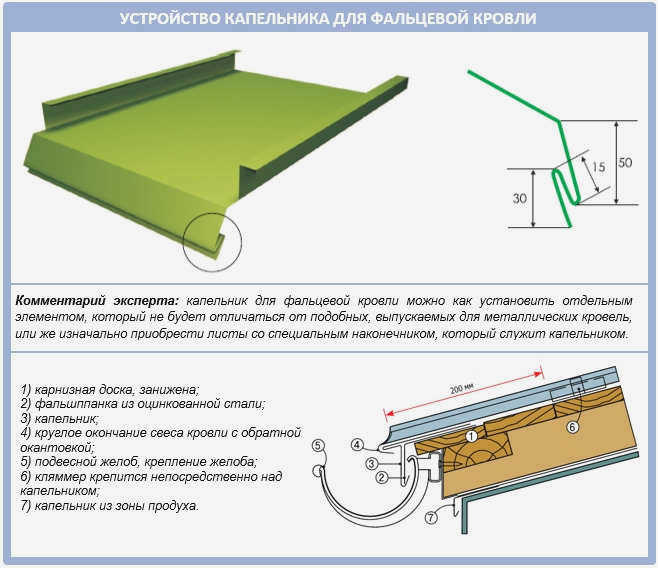

Карнизный свес имеет две складки, одна из которых делит молдинг на так называемые "фартук" и "юбку", а другая служит ребром жесткости на "юбке":
Фронтонный колпак, как можно догадаться, крепится к фронтонным свесам. Здесь уже есть три складки, которые делят лепнину на "ступеньку", "фартук" и "юбку".
Каждая планка защищает отдельную часть крыши. Однако есть еще одно важное требование к карнизным и фронтонным молдингам – они должны иметь тот же срок службы, что и основное кровельное покрытие. Это требование в целом справедливо для любого элемента обшивки, если только вы не хотите периодически проводить ремонт то в одной, то в другой зоне.
Если срок службы будет одинаковым, то через 15-20 лет вы сразу же замените всю металлическую кровлю и не будете ни с чем заморачиваться. Которые, ко всему прочему, еще и способны вызвать множество проблем. Например, та же карнизная планка, которая износилась или проржавела, может пропускать влагу под обрешетку, даже всего несколько капель. Постоянная влага под карнизом со временем станет причиной не только сырости, но и грибка.
Каковы особенности капельного козырька на крыше?
Козырьки необходимо устанавливать только там, где есть водостоки. Его основное назначение не только в том, чтобы отводить конденсат со стен дома. Он также защищает фасадную доску от попадания воды на стенки водостока.
В местах, где нет водосточной системы, установка водосточной доски нецелесообразна. Поэтому приобретение дополнительных аксессуаров приведет лишь к ненужным финансовым затратам. Этот момент следует учитывать при расчете количества кровельных материалов и капельных колпачков.
Рекомендуется устанавливать капельный колпачок до установки карнизного плафона. Карнизный оклад устанавливается после установки карнизного оклада. Обе детали должны быть установлены до монтажа кровельного материала – гофрированного картона или листового металла и до укладки подкровельного слоя.
При монтаже гидроизоляционной мембраны ее детали должны быть ослаблены у карнизного свеса. Гидроизоляционную мембрану следует укладывать поверх карнизного свеса, а не под него.
Перед креплением необходимо удалить пластиковую прозрачную пленку с передней части молдинга капельницы. После установки сделать это будет сложнее. Если пленку не удалить, она со временем отслоится от поверхности и ухудшит внешний вид карниза.

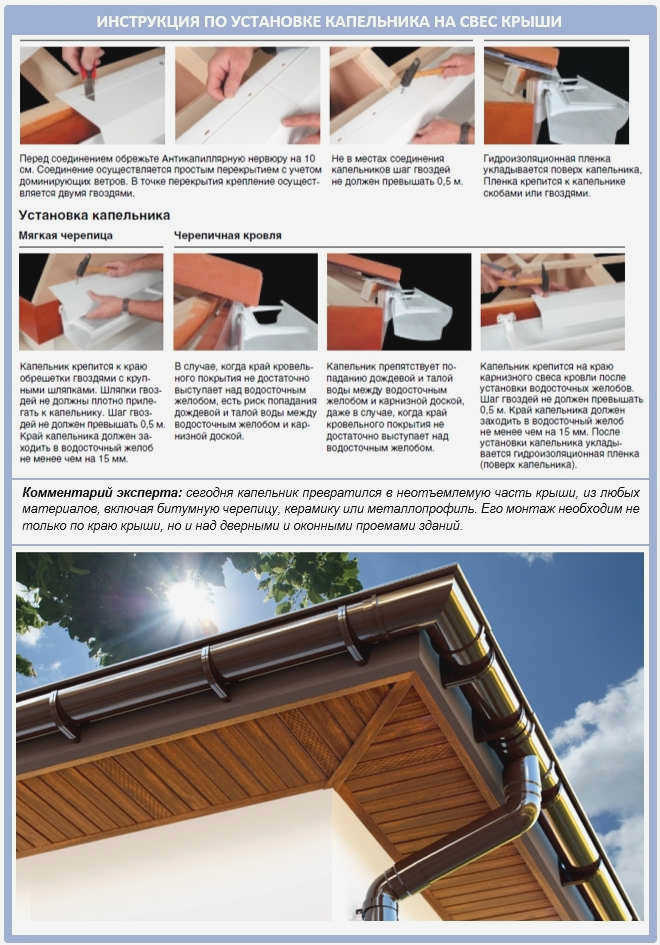

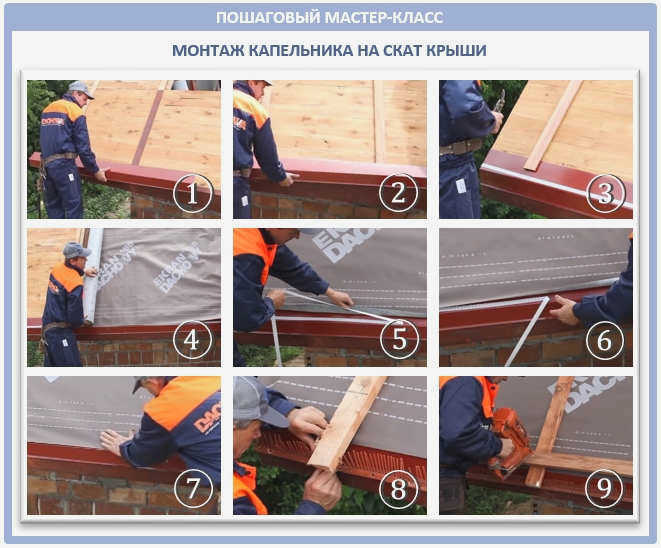

Как установить капельный молдинг на крыше дома?
Капельный молдинг – это защитная деталь, которая обеспечивает водонепроницаемое уплотнение нижнего края обрешетки и фризовой доски. Карнизный молдинг следует устанавливать под кровельным листом следующим образом:
- Карнизный свес должен быть установлен на нижнюю доску (брус) стропила до наложения контробрешетки. Это должно быть сделано как можно плотнее, чтобы между обрешеткой и торцом лицевой доски не было зазора.

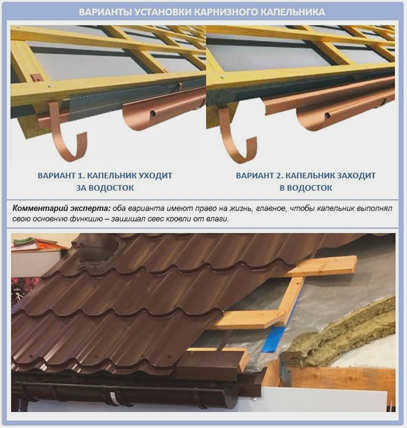

- Если устанавливается водосточный желоб, нижний край обрешетки должен располагаться за ним. Водосточный желоб можно установить и после монтажа кровельных аксессуаров.
- Обрешетка должна быть привинчена к обрешетке. Для этого следует использовать только оцинкованный крепеж. Он устойчив к коррозии, которая может возникнуть в результате контакта с конденсатом. Это важно для повышения долговечности кровельных окладов.
- Капельный колпачок поставляется длиной от 1,5 до 2,5 метров. При монтаже на прямом скате привинчивания одной детали недостаточно. Смежные молдинги капельника должны устанавливаться внахлест. Рекомендуемый минимальный нахлест одной планки на другую составляет 100 мм.
- Край кровельной гидроизоляционной мембраны перекрывает капельный молдинг. Нахлест должен составлять не менее 50 мм.
- Для герметизации гидроизоляционной мембраны рекомендуется проклеить стыки. Для этого используется специальная самоклеящаяся двухсторонняя уплотнительная лента. Такое крепление предотвращает попадание ветра под мембрану и задувание его в вентиляционный зазор, создавая при этом шум.
Характеристики элементов
Производители в основном используют для изготовления поддонов следующие материалы:
Иногда можно встретить поддоны из алюминиевого листа. Еще реже встречаются детали из полиэтилена.
См. также:
Справочник компаний, специализирующихся на ремонте и проектировании кровли.
Традиционным материалом для водостоков является оцинкованная сталь. Она приобрела широкую популярность благодаря своей доступности, как в массовом производстве, так и в ценовой категории. Стальные листы толщиной 0,4-0,5 мм подвергаются горячему или электрооцинкованию для защиты от коррозии. Однако срок службы таких листов гораздо меньше, чем у материалов с полимерным покрытием.
Можно использовать стальные листы меньшей толщины (до 0,3 мм). В дополнение к оцинковке на обе стороны материала наносятся хромирование, грунтовка и полимерные покрытия. В зависимости от климатической зоны могут быть выбраны различные полимерные смеси. Это усиливает защиту от внешней агрессии.
Добавление различных красящих пигментов позволяет получить широкий спектр цветов.
Из-за низкой цены и доступности некоторые строители очень любят изделия из ПВХ. Дополнительным преимуществом является широкая цветовая гамма и небольшой вес. Такой материал не ржавеет и имеет высокую степень защиты от ультрафиолетового излучения. Однако срок службы всего 15 лет и хрупкость изделия при высоких отрицательных температурах делают этот материал непопулярным во многих регионах нашей страны.

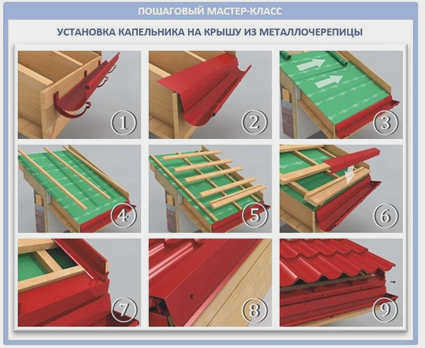

Установка капельных колпачков
Существуют общие правила установки этих элементов на крышах с различными покрытиями:
- Элемент Элемент не должен препятствовать Элемент не должен препятствовать циркуляции воздушных масс в пространстве под кровлей. Это предотвращает гниение деревянной конструкции стропильной системы и изоляции.
- Все молдинги устанавливаются только на краю крыши. Искривление не допускается.
- Перед установкой необходимо снять защитную пленку с карниза. Удалить защитную пленку.
- Закрепите ремни Плотно наложите друг на другаС нахлестом 20-50 мм.
Для профнастила, рубероида и черепицы
Для таких кровельных покрытий, как профнастил и все виды черепицы, требуется тонкая обрешетка, а затем на начальную обрешетку устанавливаются капельные оклады. Однако сначала необходимо установить элементы водостока. Они крепятся к лицевой доске, которая фиксируется на концах стропил гвоздями или саморезами.
Чтобы избежать разбрызгивания воды, края водосточной доски должны быть вставлены прямо в желоб. Поэтому все водостоки должны быть установлены до установки капельной доски. Гвозди или саморезы, крепящие элемент к обрешетке, должны располагаться поочередно. Нахлест карнизных планок должен составлять не менее 50 мм.
Для крепления гидроизоляционной мембраны используйте специальную двустороннюю клейкую ленту.
Читайте также:
Какие материалы используются для правильного ремонта крыши гаража?
Для битумной черепицы
При мягкой кровле капельник крепится к сплошной обрешетке. В этом случае важно помнить, что карниз в основном служит для предотвращения попадания воды на фронтонную стену. Поэтому работа начинается с карниза.
Инструменты, необходимые для монтажа:
- Металлический нож или ножницы (дисковые инструменты не подходят, они повреждают полимерную защиту);
- Отвертка;
- саморезы или гвозди
- Молоток;
- Прочная лестница.
Нанесите грунтовую краску (входит в комплект поставки) на обрезанные края для предотвращения коррозии. Закрепите элементы с помощью саморезов с резиновыми прокладками для предотвращения попадания влаги в деревянные рейки. Для лучшего соединения конструкций, при необходимости, ребра подрезаются. Не производите сборку во время дождя или сильного ветра.
Инструкции по сборке

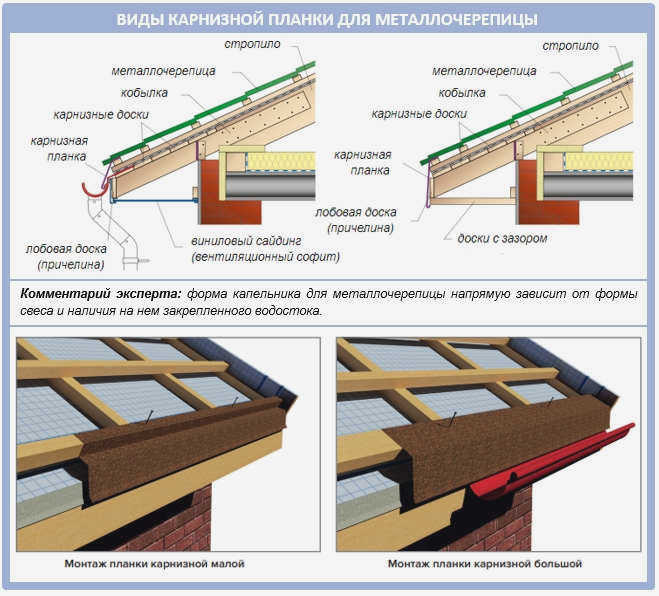

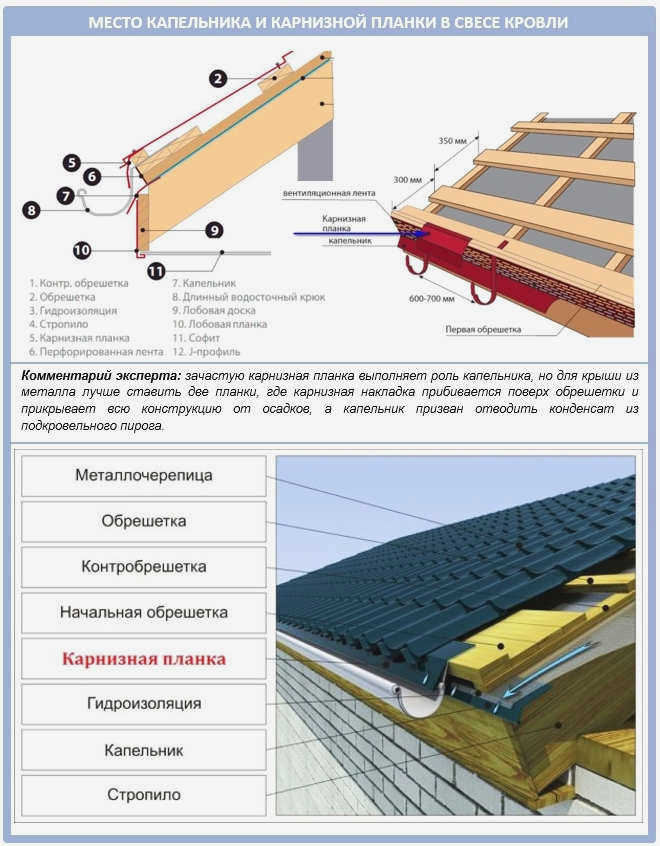

На рисунке показано точное положение края карнизного фартука. Капельный фартук для металлочерепицы устанавливается со стороны карнизного желоба.
Где устанавливается карнизная планка?

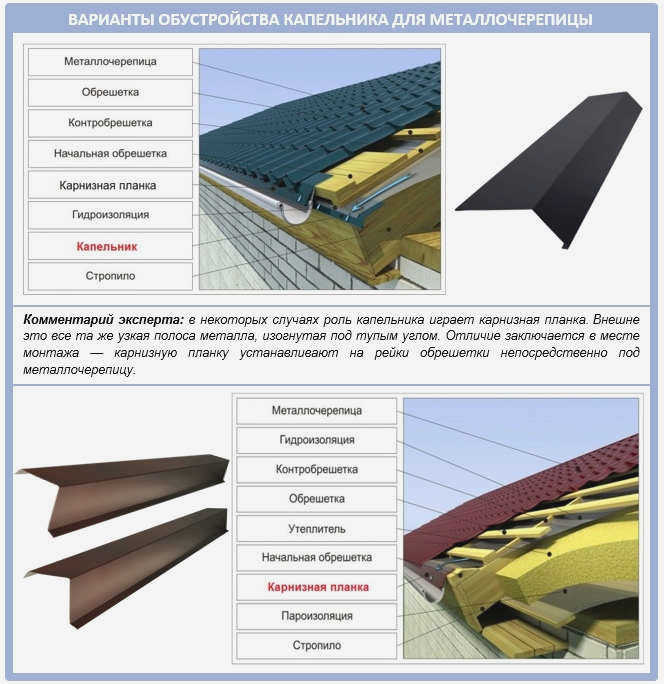

Карнизный парапет для металлочерепицы устанавливается под гидроизоляционной мембраной Superdiffuse. Нахлест мембраны на карнизную планку составляет 5 см. Диффузионная мембрана укладывается на край карниза и направляется к установленному наполнителю. Капельный молдинг прокладывается под гидроизоляцией и крепится саморезами.
Установка конькового оклада с вентиляционной решеткой
Коньковый оклад с вентиляционной решеткой устанавливается над карнизным окладом. Это необходимо для того, чтобы:
- Улучшить вентиляцию в области конька;
- предотвратить проникновение насекомых, грызунов и птиц под скат крыши;
- обеспечить дополнительную поддержку карниза.
Карнизный конек защищает карнизный стык крыши, выступая в качестве частичной замены дополнительной балки. Он крепится к первой обрешетке (или клину), над подрезкой капельника, с помощью саморезов или гвоздей, до укладки кровельного листа.
