Полипропиленовый водопровод своими руками: все о монтаже системы пластиковых труб
Трудно представить себе комфортное жилище, будь то квартира, частный коттедж или небольшой загородный дом, без водопроводной системы. Горячая и холодная проточная вода уже давно стала необходимым условием комфортного проживания. Владельцы домов стараются выбрать наиболее практичный вариант водоснабжения.
Статистика показывает, что большинство отдает предпочтение полипропиленовому водопроводу: организовать такую систему своими руками сможет даже неопытный сантехник. Чтобы результат ваших усилий был безупречным, мы предлагаем подробное описание того, как установить полипропиленовую систему.
Мы представили все способы соединения полипропиленовых труб, виды фитингов, используемых при построении контура. Мы осветили распространенные ошибки. Предлагаемая нами информация дополнена схемами, подборками фотографий и видеороликами.
Почему стоит выбрать полипропилен?
Сталь долгое время считалась традиционным материалом для водопроводных труб.
Однако сегодня она используется редко. На смену ей пришли различные пластики, например, полипропилен.
Фотогалерея
Фото из

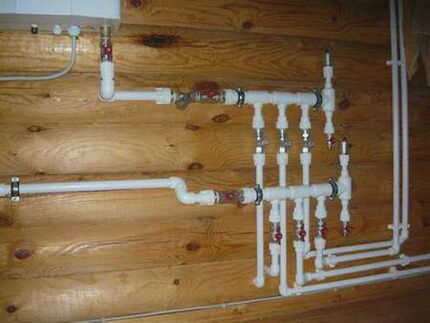

Трубы из полипропилена пользуются большим спросом при строительстве систем водоснабжения, что обосновано их устойчивостью к агрессивным средам, длительным сроком эксплуатации и доступностью по цене.
Используемый полимер жестче своих металлопластиковых аналогов и армируется только для ГВС.
ПП трубы собираются и соединяются диффузионной сваркой с использованием угловых фитингов и тройников.
Расчетный срок службы водопровода из полипропиленовых труб составляет 50 лет. Система ГВС может нормально функционировать в течение приблизительно ста лет.
Полипропиленовые трубы не ржавеют, на их внутренних стенках не образуются отложения, что делает возможным прокладку коммуникаций внутри строительных конструкций.
Трубы из полипропилена не нуждаются в покраске или защите от коррозии. Они не выглядят плохо даже при прокладке на открытом воздухе.
Полипропиленовые трубы производятся для всех типов систем водоснабжения, как холодного, так и горячего. Для ГВС они имеют размеры +20º, +45º и универсальные версии +80º.
Полипропиленовые трубы с алюминиевым армированием, предназначенные для транспортировки нагретой воды до +95º, без последствий выдерживают удар +100º.
Полипропиленовые трубы в системах водоснабжения
Технические характеристики полипропилена
Способ сборки и соединения труб
Водопроводные трубы для длительного использования
Скрытая прокладка системы водоснабжения
Наружная разводка пластиковых труб

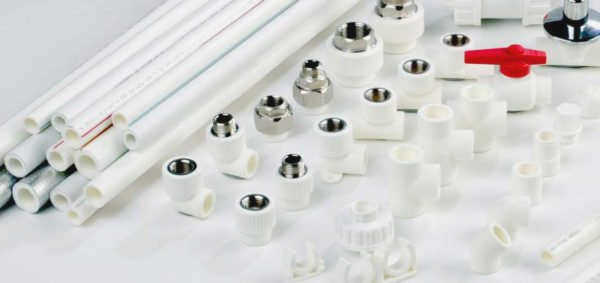

Ассортимент продукции для водопроводной воды и бытового водоснабжения
Кратковременная ударопрочность
Популярность труб из полипропилена не случайна – этот материал обладает множеством преимуществ:
- Высокая прочностьУстойчивость к агрессивным средам Высокая устойчивость к воздействию агрессивных сред в течение длительного времени. Кроме того, полипропилен не подвержен коррозии.
- Долговечность .. Производитель гарантирует бесперебойную работу своей продукции не менее 50 лет, что в три раза дольше, чем у аналогов.
- Хорошая непроницаемость стыков. Считается лучшей по сравнению с другими видами пластика.
- Высокое звукопоглощение. Шум воды, протекающей по трубам, полностью поглощается материалом.
- Полипропилен полностью безопасен для окружающей среды. Материал полностью экологичен и может использоваться в системах питьевого водоснабжения.
- Он характеризуется низким сопротивлением потоку и поэтому не вызывает потерь давления.Низкая потеря давления благодаря высокому перепаду давления.
- Малый весЛегкость монтажа, ремонта и транспортировки значительно облегчает установку, ремонт и транспортировку.
- Простая установка. Это обусловлено широким ассортиментом аксессуаров и простотой резки и сборки.
- Скрытая прокладка труб. Простота монтажа благодаря широкому ассортименту комплектующих, которые можно индивидуально обрезать и устанавливать, возможна скрытая прокладка трубопроводов.
Маркировка и область применения
Когда речь идет о полипропиленовых трубах, необходимо начать с выбора типа труб. Они изготавливаются из одного или трех слоев, имеют разную толщину стенок и поэтому подходят для разных целей. Для облегчения ориентации они маркируются:
- PN10 – однослойные трубы, которые предназначены для монтажа холодного водоснабжения под низким давлением. Они подходят для разводки полипропиленовых труб в частных домах.
- PN16 – однослойные трубы с более толстой стенкой. Они могут использоваться для транспортировки холодной воды в системах с более высоким давлением (централизованных), а также для распределения горячей воды. Максимально допустимая температура составляет +50°C.
- PN20 – трехслойные трубы с армирующим слоем из стекловолокна. Могут использоваться для транспортировки горячей воды, низкотемпературных систем отопления. Максимально допустимая температура +90°C.
- PN25 – трехслойные трубы, армированные алюминиевой фольгой. Используются в основном для отопления, могут применяться для ГВС, но экономически это невозможно: это самая дорогая труба и ее свойства для ГВС избыточны.
Что касается цветов, то полипропиленовые трубы выпускаются серого и белого цвета. Это не влияет на качество, поэтому выбирайте в соответствии со своими эстетическими предпочтениями. Некоторые компании (в основном немецкие) окрашивают свою продукцию в зеленый цвет. Если проводка будет скрытой – в стенах или в полу, – ничего лучшего вы не найдете, ведь немцы – лидеры по качеству.
Чтобы было легче ориентироваться в области применения, на трубах PPP по всей их длине нанесены цветные полосы. Трубы для холодной воды окрашены в синий цвет, для горячей воды и отопления – в красный, а для универсального использования – в оранжевый. Некоторые производители используют другие обозначения. Они маркируют изделия для отопления и горячей воды красным цветом и не маркируют изделия для холодной воды.
Особенности системы
Однослойные трубы PPP PN 10 и PN 16 имеют высокий коэффициент теплового расширения: при разнице температур в 100°C каждый метр расширяется на 1,5 см. Даже с учетом того, что такая разница температур недостижима в реальности, это очень большое значение. Чтобы предотвратить повреждение трубопровода из-за такого увеличения длины, в системе предусмотрены компенсационные петли (компенсаторы).

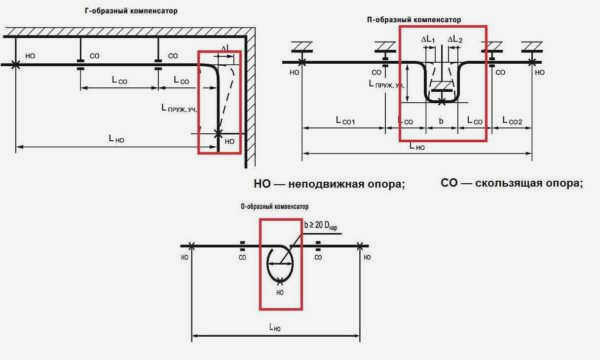

Если длина трубы небольшая и распределяется холодная вода, то необходимости в компенсаторе нет – разница в длине не будет большой, но для горячей воды рекомендуется сделать хотя бы Г-образный компенсатор (см. чертеж).
Технические данные для труб D 16-20 мм
Приведенные ниже данные характерны для металлопластиковых труб наиболее распространенных диаметров (16 и 20 мм):
- толщина стенки составляет 2 и 2,25 миллиметра соответственно; толщина алюминиевого слоя – 0,2 и 0,24 миллиметра.
- Один погонный метр весит 115 грамм и 170 грамм, а емкость составляет 1,113 литра и 0,201 литра.
- Коэффициент теплопроводности составляет 0,43 Вт/м К, коэффициент расширения ламината – 0,26×10 4 на 1 градус Цельсия, а коэффициент шероховатости – 0,07.
- При поперечном разрыве коэффициент прочности материала составляет 2880 H.
- Прочность слоя самоклеящейся пленки составляет 70 H/10 мм кв. м, а прочность сварного алюминиевого слоя – 57 H/кв. м.
- Металлопластиковые трубы могут работать даже при температуре +95°C, кратковременно выдерживая температуру +110-130°C.
- В температурном диапазоне от 0 до +25 о С система работает при давлении до 25 бар, а при +95 о С выдерживает давление 10 бар.
- Герметичность и целостность металлопластиковой трубы нарушается при давлении 94 бар (при +20 о С).
При правильном монтаже и соблюдении принципов эксплуатации изделия из пластика могут прослужить 50 лет и более.
Преимущества и недостатки полимерных листов
К преимуществам таких изделий относятся
- простота монтажа: соединение различных категорий металлопластиковых труб происходит быстро и легко;
- высокая термостойкость (можно транспортировать воду, нагретую до 100°C);
- умеренная цена (металлополимерные трубы дешевле металлических и большинства пластиковых труб);
- высокая прочность, кольцевая жесткость;
- Устойчивость к коррозии, агрессивным средам;
- Не склонны к оседанию и засорению;
- Эстетичный внешний вид;
- высокая пропускная способность;
- низкая теплопроводность
- достаточная пластичность
- легко поддается ремонту;
- долговечность.
Основным недостатком этих изделий является то, что металл и пластик, из которых изготовлены трубы, имеют разные коэффициенты расширения. Регулярная разница температур между коэффициентами в трубах может привести к ослаблению креплений, что в свою очередь приводит к протечкам конструкции.
Чтобы избежать этого, при монтаже всегда рекомендуется оставлять некоторый запас на стыках труб. Это также будет полезно, так как металлопластиковые системы не очень устойчивы к воздействию воды.
Фотогалерея
Фото из
Металлопластиковые трубы используются при организации холодного и горячего водоснабжения, при обустройстве систем обычного и напольного отопления, трубопроводов для очистки воды в бассейнах, теплицах, оранжереях и т.д.
Благодаря алюминиевой прослойке между внешней и внутренней пластиковой оболочкой металлопластиковые трубы подходят для давления до 10 бар.
Важным преимуществом металлопластиковых труб является их гибкость, что позволяет использовать короткие отрезки и минимальное количество фитингов.
Металлопластиковые трубы используются при новом монтаже и ремонте и хорошо сочетаются со всеми существующими типами труб.
Соединение труб из разных материалов
Вопрос, который часто возникает у любителей DIY, решивших самостоятельно сделать трубопровод, – как соединить металлопластиковые трубы с трубами из других материалов (например, металла или полипропилена).

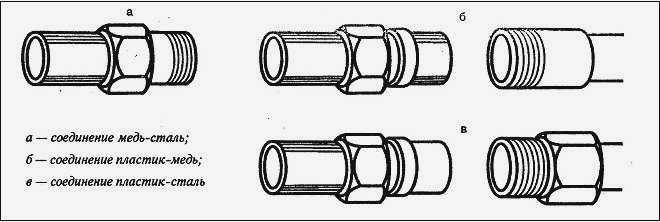

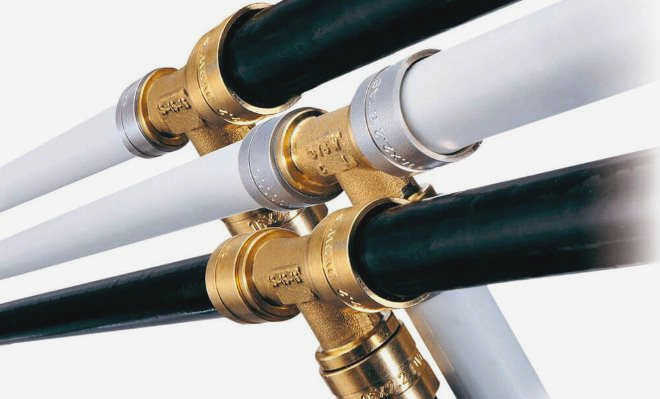

Муфты для соединения труб из разных материалов
Для решения этой проблемы необходимо сочетание различных типов фитингов. Например, для соединения металлопластиковых труб с металлическими требуются изделия, в которых используются как обжимные, так и резьбовые соединения. Монтаж осуществляется по следующему алгоритму.
- Перед установкой фитинга на металлическую трубу на конец трубы, на котором предварительно нарезана резьба, наносится уплотнительный материал.
- Затем стандартная сборная металлопластиковая труба соединяется с фитингом, другой конец которого выполнен в виде соединителя с обжимным кольцом и накидной гайкой.
- Соединение фиксируется путем навинчивания накидной гайки на резьбовую часть корпуса соединения.
Соединение металлопластиковых труб с полипропиленовыми трубами
При строительстве водопровода или других трубопроводов часто возникает необходимость соединения полипропиленовых труб с металлопластиковыми. Монтаж осуществляется с помощью специальных резьбовых фитингов.
Другие вопросы, которые следует рассмотреть
Перед установкой системы металлопластиковых труб для водопровода или отопления необходимо не только правильно подобрать фитинги для монтажа, но и продумать способ крепления металлопластиковых труб к стене. Как правило, для этих точек крепления используются специальные клипсы. Стена, на которую устанавливается отрезок трубы, крепится надежными шурупами. Понять, как работают эти крепежи, несложно, достаточно посмотреть на их фотографии.

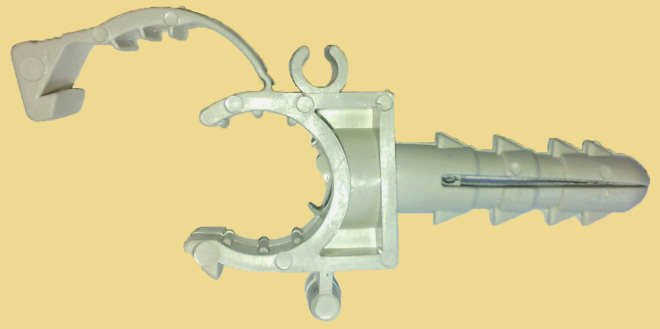

Пластиковый зажим для труб с дюбелем для крепления на открытой стене

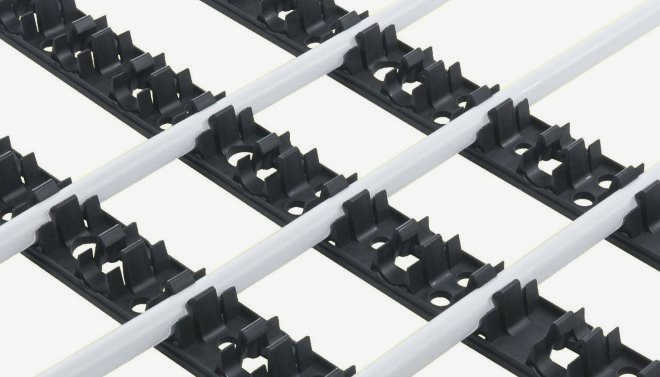

Крепежная шина для монтажа труб в системах напольного отопления
Таким образом, если есть необходимость в устройстве системы водоснабжения с использованием металлопластиковых труб, монтаж трубопроводной системы можно выполнить своими руками. Для этого необходимо строго придерживаться соответствующих рекомендаций. Чтобы обеспечить надежность такой системы, для монтажа следует использовать только высококачественные комплектующие и расходные материалы.
