Установите монтажную пластину так, чтобы арматура была направлена вниз. Условным "нулем" для конструкции ворот является верхняя плоскость монтажной пластины. Мы рекомендуем устанавливать монтажную пластину на одном уровне с поверхностью дороги, чтобы обеспечить минимальный зазор в 8 см. Укладывайте монтажную пластину как можно ближе к столбу ограждения.

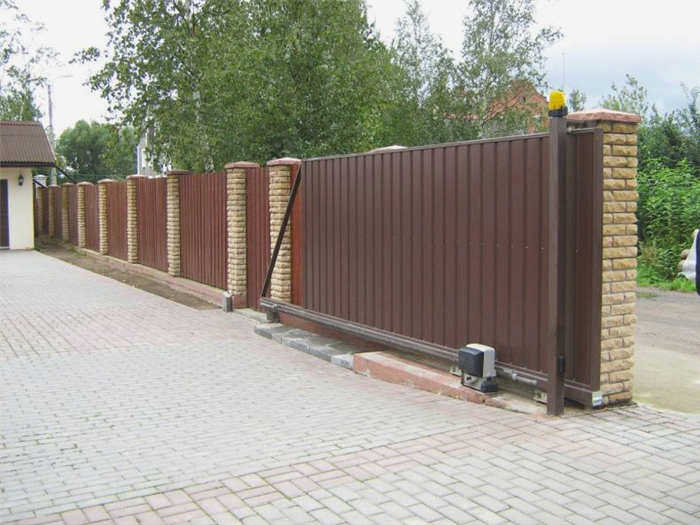

Пошаговые инструкции по установке откатных ворот своими руками

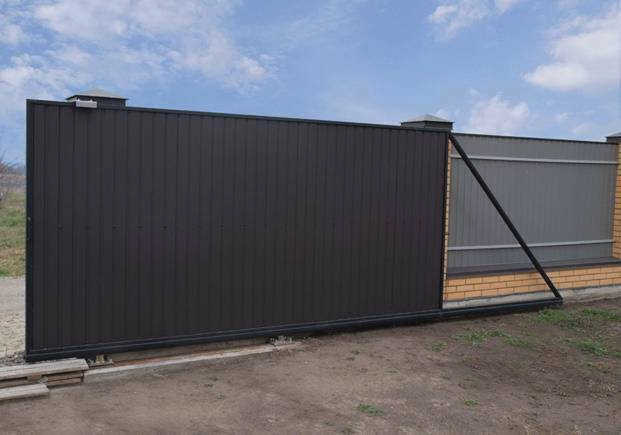

Если вас интересует, как установить откатные ворота самостоятельно, то эта статья для вас. Оптимальным вариантом является консольная конструкция ворот, которая практически полностью вытеснила с рынка свои рельсовые аналоги. Наши мастера точно знают, как установить откатные ворота. Мы предоставляем услугу "под ключ" по их строительству и установке в различных конфигурациях.
Мы расскажем (и покажем), как мы работаем, на примере одного из наших заказов.

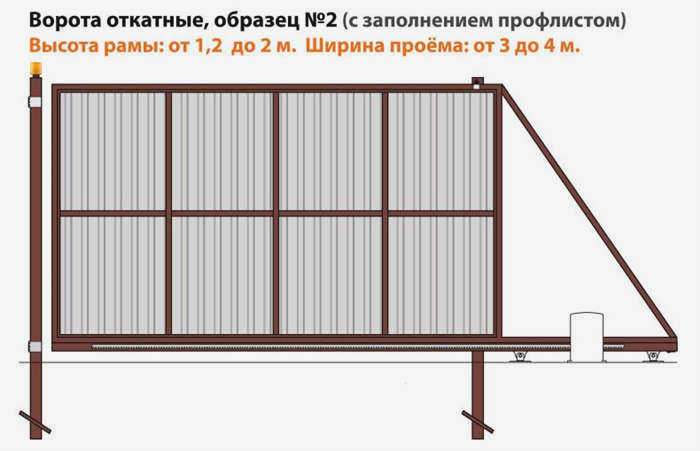

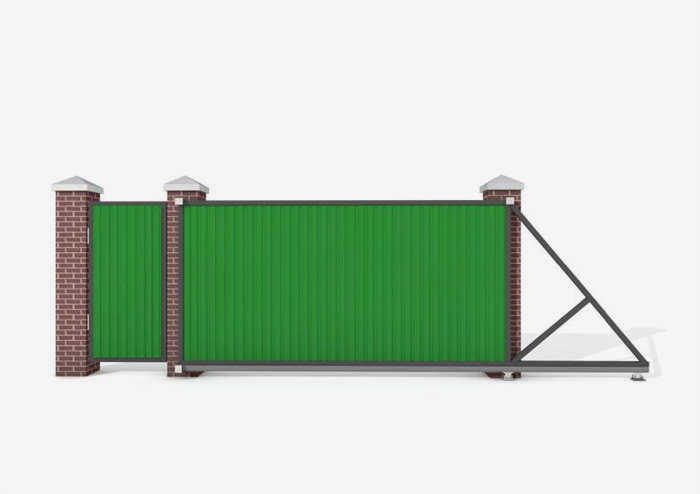

Типовая конструкция

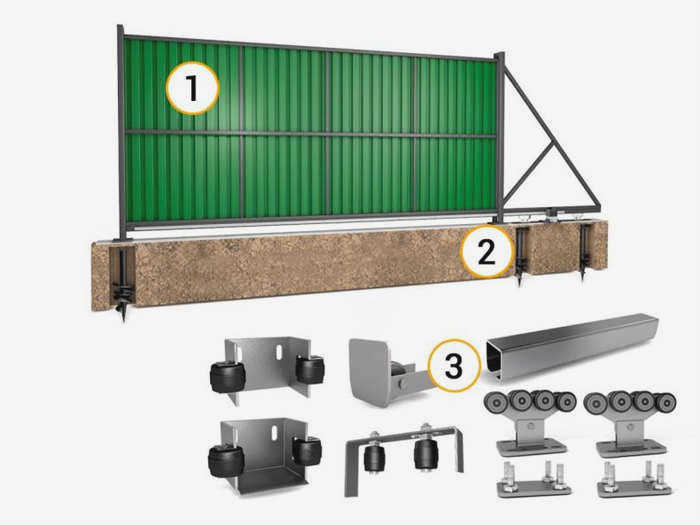

Если вы решили приобрести комплект для откатных ворот "сделай сам", он обязательно будет включать следующие детали и узлы:
- Направляющая – деталь, являющаяся составной частью полотна, предназначенная для восприятия его весовой нагрузки;
- Пара тележек – роликовые опоры. Именно на них опирается опора ворот;
- Съемный концевой ролик. Служит опорой для края полотна (когда ворота находятся в закрытом положении);
- Нижний захват. Этот элемент передает нагрузку через опорный ролик (когда полотно закрыто);
- Верхний захват – уменьшает падение полотна (когда дверь закрыта);
- Верхний захват представляет собой простой кронштейн с двумя роликами. Изделие гасит боковое раскачивание полотна;
- Кронштейн является основой для кронштейнов, предназначенных для перемещения створки.

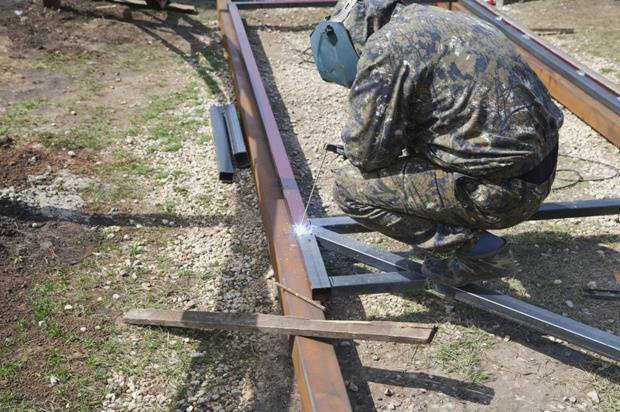

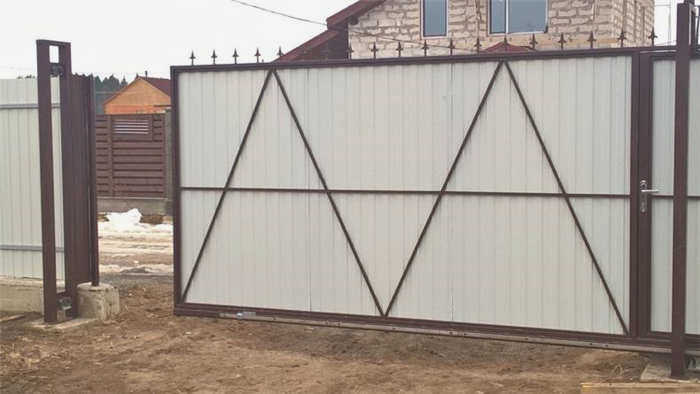

Раму створки мы изготавливаем из профильной трубы методом сварки. Затем привариваем к ней направляющую. Затем мы шлифуем, грунтуем и красим раму.

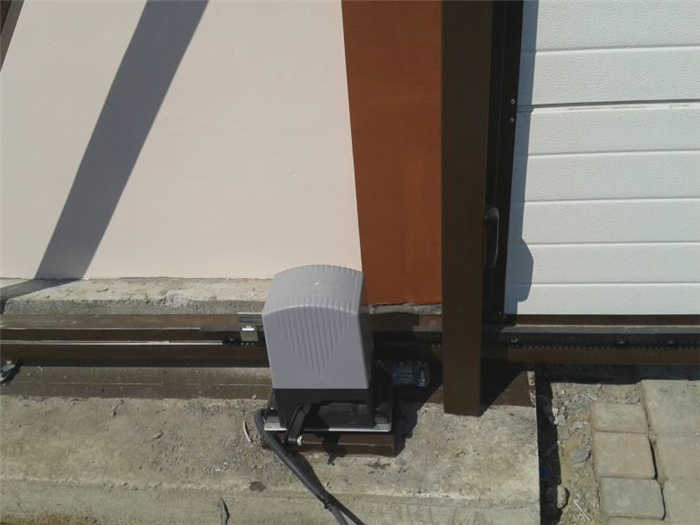

Второй этап. Подготовка фундамента и подключение электрической системы

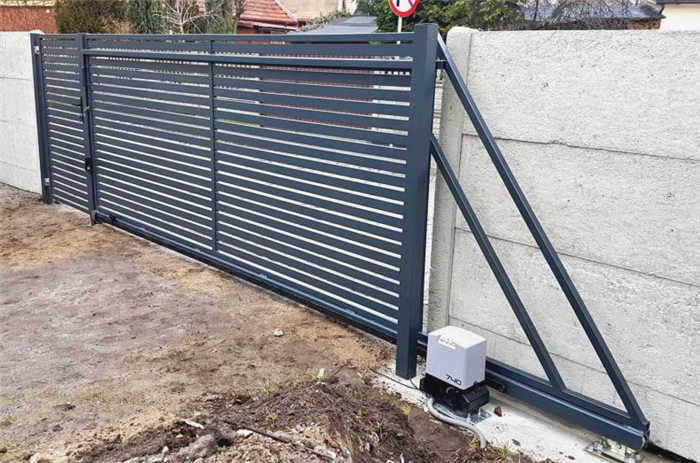

Следующий шаг – заливка фундамента и прокладка электрических кабелей для управления автоматическими воротами. Этот шаг очень важен, так как срок службы конструкции во многом зависит от того, насколько качественно был заложен фундамент.
Все основные рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней также описаны принципы подключения привода.
Третий этап. Приобретение комплектующих и установка откатных ворот
Качественные комплектующие – это гарантия долговечности ворот. Для установки откатных ворот вам понадобятся:
- направляющая шина или швеллер,
- роликовые опоры,
- цоколь,
- крышка,
- опорный ролик,
- верхний и нижний кронштейны,
- верхний кронштейн,
- удерживающий ролик,
- стопор.
Конечно, индивидуальный подбор всех этих деталей занимает много времени и требует больших трудозатрат. По этой причине проще заказать полный комплект для сборки ворот у проверенного производителя.
В качестве примера можно привести компанию Alutex с ее специальным комплектом SGN. Производитель предлагает несколько вариантов комплектующих: с рельсом 94 мм (для ворот весом до 700 кг) и с рельсом 70 мм (для ворот весом до 450 кг). Максимальная ширина ворот, которые можно собрать с помощью этих комплектующих, составляет 6 м. Этой ширины достаточно для большинства частных и даже промышленных зданий.
Профессиональная подготовка фундамента
Любая ошибка при подготовке фундамента может привести к поломке ворот. Чтобы сэкономить время и деньги, рекомендуется довериться профессионалам.

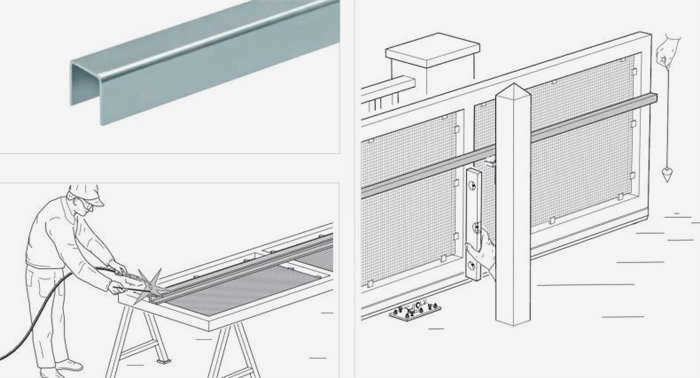

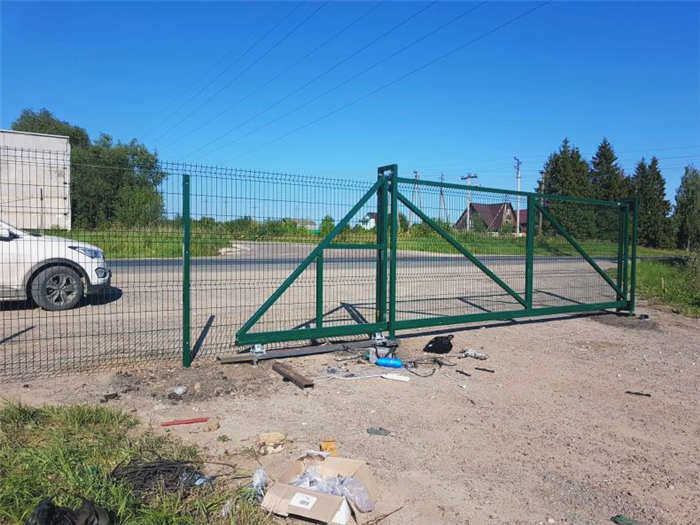

Установку ворот следует начинать с рамы. Рама может быть изготовлена из металлических труб двух размеров (большего – для рамы и меньшего – для внутреннего усиления в виде ребер жесткости), которые необходимо будет сварить между собой.
- Трубы 60x30x2 или 50x25x2 используются для каркаса легких ворот весом до 300 кг (дверной проем до 4 м), а 20x20x2 – для внутреннего усиления.
- Рама ворот среднего размера весом до 500 кг (проем ворот до 5 м) может быть изготовлена из стальных труб 60x30x2 или 60x40x2 с внутренним усилением из труб 20x20x2.
- Для тяжелых откатных ворот весом до 800 кг (проем до 6 м) лучше выбрать стальные трубы 80х40х2 или 60х40х2 со "стойками" из профильной трубы 20х20х2 или 40х20х2.
Третий этап. Изготовление полотна ворот
Для изготовления откатных ворот своими руками, помимо металлического ролика и конструкторских инструментов, необходимо приобрести комплект фурнитуры. На схеме откатных ворот выше мы описали компоненты системы. Фурнитура для откатных ворот различается по максимальной ширине проема и весу ворот, который может выдержать балка и каретка.
Например, если ворота весят до 350 кг, а длина проема составляет 4 метра, можно использовать MIKRO 6, Dacha 6. Они обычно предназначены для частного использования: дача, территория заднего двора. Благодаря ограничению веса их можно легко отделать профилями, сетками или ограждениями.
Для конструкций весом до 500 кг и с максимальной длиной проема 5 метров следует использовать комплект ECO 7. Это могут быть легкие кованые ворота или ворота с трапециевидной отделкой или из светлого дерева (сосна).
Если вес полотна составляет около 800 кг, а проем широкий (до 7 метров), выбирайте комплект, способный справиться с поставленной задачей, например, комплект EURO от ROLTEK.
Система МАКС является самым прочным компонентом комплектных ворот и способна выдержать вес до двух тонн при проеме до 12 метров.
При покупке компонентов для собственных откатных ворот мы рекомендуем учитывать возможность поставки, поскольку направляющая рельса может быть длиной пять метров и более. Вы можете перевезти его самостоятельно на багажнике своего автомобиля, нанять специальное транспортное средство или заказать доставку у нас. Если вы хотите, чтобы компоненты были доставлены в другой город – мы организуем это. Стоимость доставки по России невысока, так как груз перевозится вместе. Пожалуйста, свяжитесь с нами по телефону для уточнения стоимости доставки.
Если вы решите разрезать полозья на две части, это значительно упростит доставку. Мы используем специальный фрезерный станок, чтобы разрезать балку до идеального стыка. Балка может быть приварена на место без потери качества.
Чертеж для откатных ворот
Мы производим самонесущие откатные ворота с 1992 года. За это время в конструкцию были внесены значительные изменения. Ниже мы описываем конструкцию рамы, которую считаем наиболее оптимальной.
Чертеж самонесущей рамы откатных ворот для проема шириной 4 000 мм и высотой 2 000 мм на системе подконструкции ROLTEK MIKRO
Чертеж сечения A, B
КОНСТРУКЦИЯ ДЛЯ СТАНДАРТНОЙ РАМЫ 4000х2000 на несущей системе MIKRO/EKO
БОКОВИНЫ
ПРОФИЛЬ
ДЛИНА
КОЛИЧЕСТВО

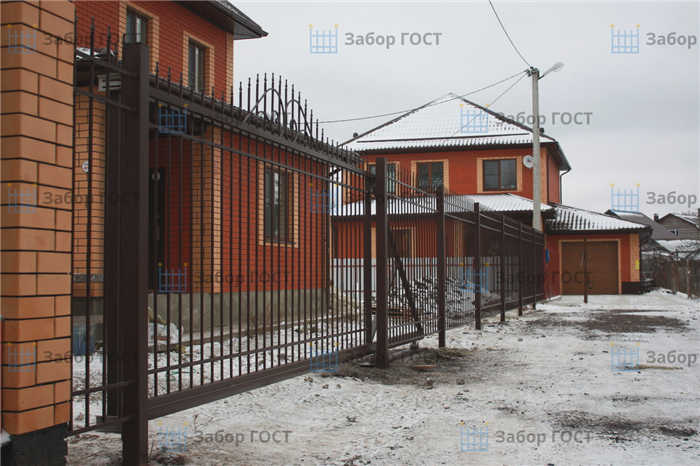

Подготовка проема для раздвижных дверей
Площадка для тележки и столбов уже подготовлена на этапе подготовки. Столбы ограждения для ворот и со стороны калитки лучше всего сделать с высокой несущей способностью. Как и в случае с распашными воротами, они будут испытывать повышенные нагрузки. Можно использовать винтовые сваи диаметром 76 мм и более. Также подойдут бетонные или кирпичные колонны, профильные трубы с сечением более 60х60 мм и толщиной стенки не менее 2,5 мм.
Для обеспечения надежной работы откатных ворот опорные столбы должны устанавливаться только методом полного бетонирования. При установке столбов необходимо соблюдать следующие правила:
-
столбы должны быть заглублены на 20 см ниже уровня промерзания и ниже линии грунтовых вод.

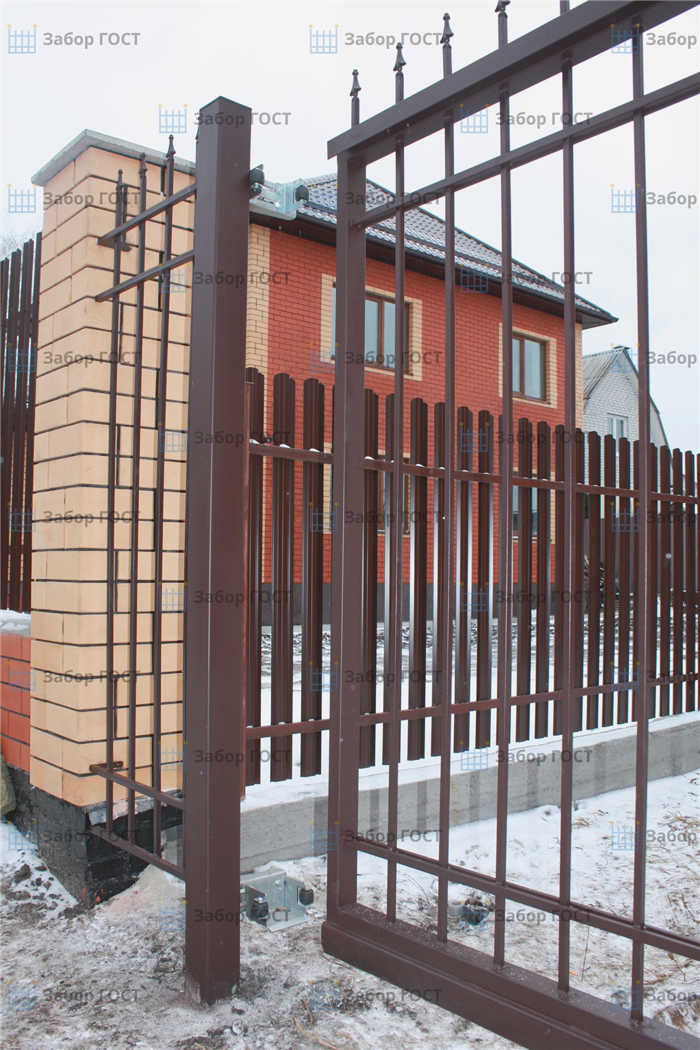

Аналогичный кронштейн следует установить для калитки. Для усиления декоративного эффекта можно использовать стену вокруг столбов. В этом варианте к кирпичным столбам калитки в стене крепятся три уголка. К ним привариваются фальш-столбы.
Изготовление основания для откатных ворот

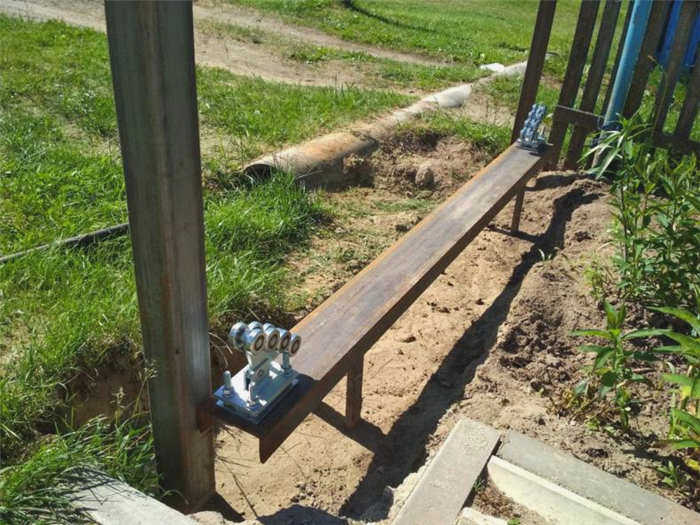

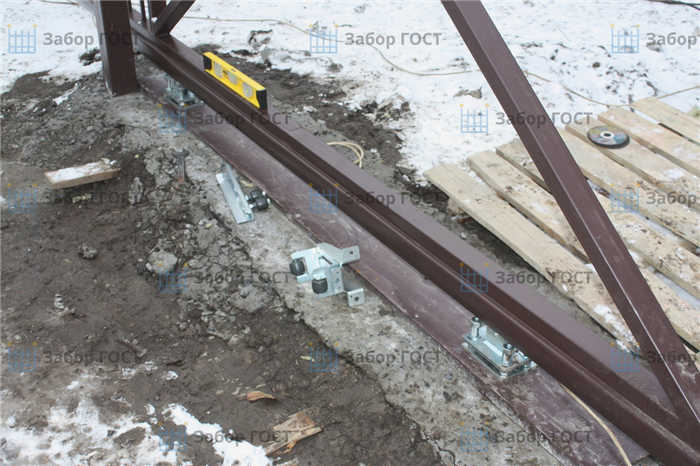

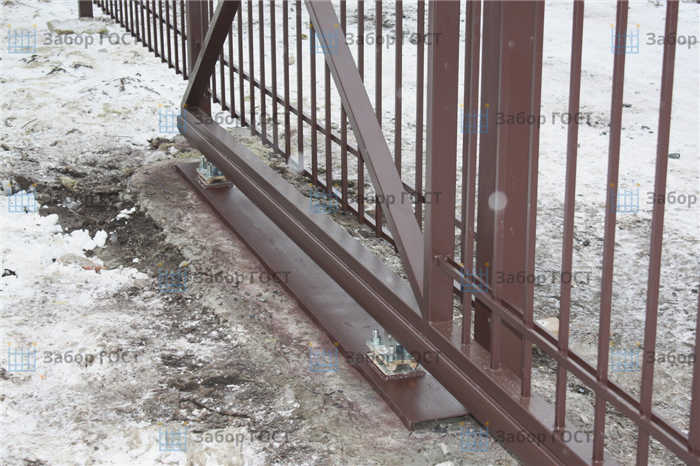

Для перемещения полотна на роликах в земле делается основание. Это швеллер, вставленный в землю фланцами вниз. К его верхней поверхности крепятся каретки. Существует два варианта установки этой конструкции:
- Только за опорным столбом. Опорный столб для ворот устанавливается за забором, в том направлении, в котором планируется открывать створку. Длина этой секции составляет половину ширины проема ворот.
- По всей длине въездной секции. Анкерный швеллер устанавливается на всем протяжении от столба калитки и за противоположным столбом. По его поверхности будет проходить концевой ролик.
Второй вариант более дорогой и трудоемкий. Если земля между столбами ровная и твердая, стоит установить основание по первому варианту. Это более экономичное решение.

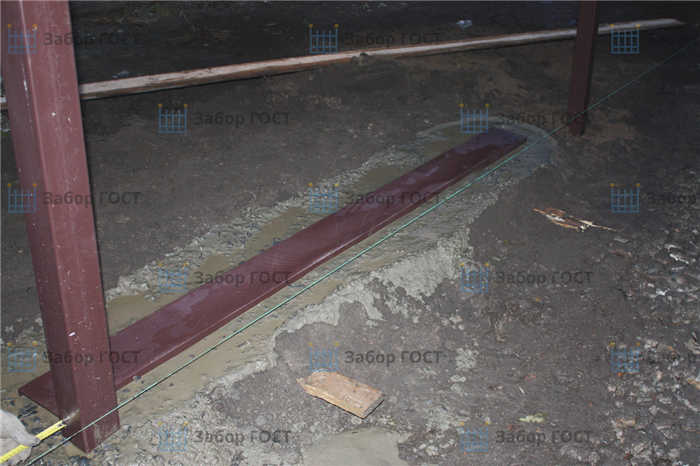

Траншею следует выкопать такой ширины, чтобы швеллер легко входил в отверстие. В подготовленную траншею горизонтально укладывается каркасное армирование из связанной арматуры. Через каждые два метра бурится отверстие глубиной 1-1,5 метра для вертикальной арматуры.
После установки арматуры траншея заполняется бетоном, и в нее укладывается швеллер. Земля должна быть выровнена строго горизонтально.
Могу ли я сам установить откатные ворота?
Перед началом работ необходимо внимательно изучить все нюансы монтажа и понять, возможно ли установить ворота в выбранном месте участка.
Комплект зубчатых реек для откатных ворот
Если площадь не позволяет установить опоры и дополнительные элементы ворот, никакая сумма денег не поможет вам исправить ситуацию.
При детальном рассмотрении вариантов важно обратить внимание на такие аспекты:
- Для начала желательно предусмотреть необходимое пространство, в котором поместится створка с опорой.
- Откатные ворота должны идти по прямой линии, поэтому забор должен быть ровным. Это необходимо для того, чтобы при установке ворота не выпадали из общего вида забора.
- Если прилегающая часть дорожки неровная, то в любом случае необходимо установить дорожку, так как ход полотна должен быть ровным.
- На противоположной стороне от ворот должна быть установлена калитка с хорошими воротами. Недопустимо использовать главные ворота для прохода людей, так как рабочая часть конструкции быстро придет в негодность. В результате впоследствии ворота нельзя будет полностью открыть для проезда, так как они застрянут в определенном месте.

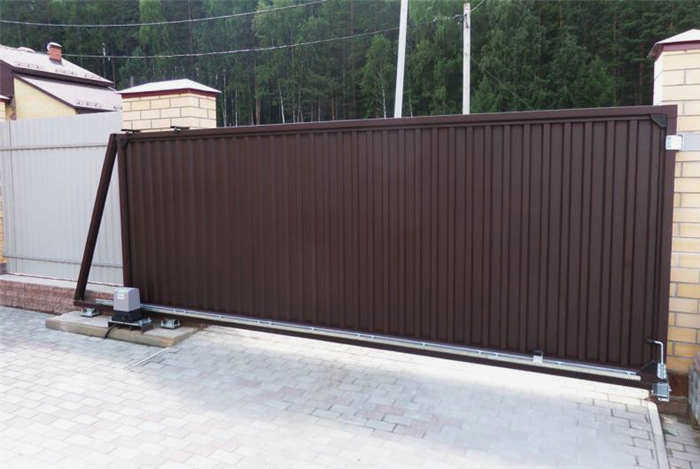

Установка откатных ворот (пошаговая инструкция)
Разметка работ. Первым шагом любого строительства является разметка. Отметьте нулевую точку на своем участке, это уровень, на котором находится проезжая часть при въезде во двор.
- Эта точка отмечается на одном из опорных столбов, затем переносится на другой столб, после чего между ними натягивается линия.
- Для облегчения этой работы рекомендуется использовать лазерный уровень.
- Затем нулевая точка может быть отрегулирована по мере необходимости.
