Монтаж поликарбоната монолитного на металлический каркас

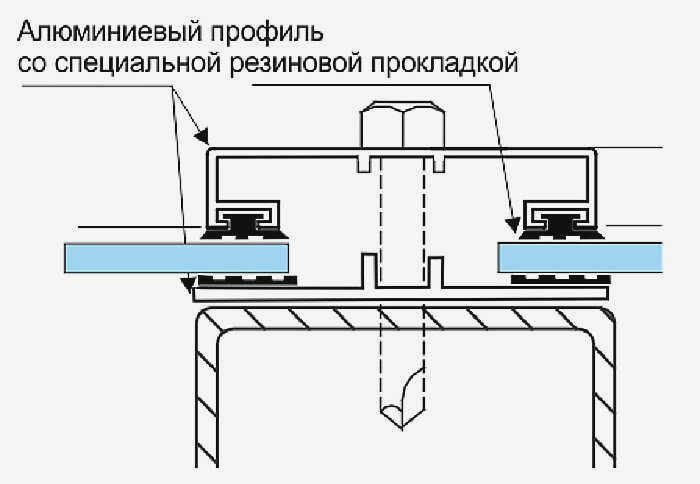

Это довольно простая система. В ней используются длинные листы поликарбоната, которые крепятся с помощью двух профилей на обоих продольных краях панели. Однако эта конструкция также менее прочная, поэтому допустимая ширина между пролетами ограничена.

Содержание

Инструкция по монтажу монолитного поликарбоната

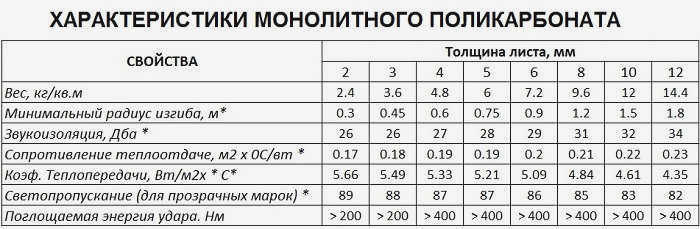

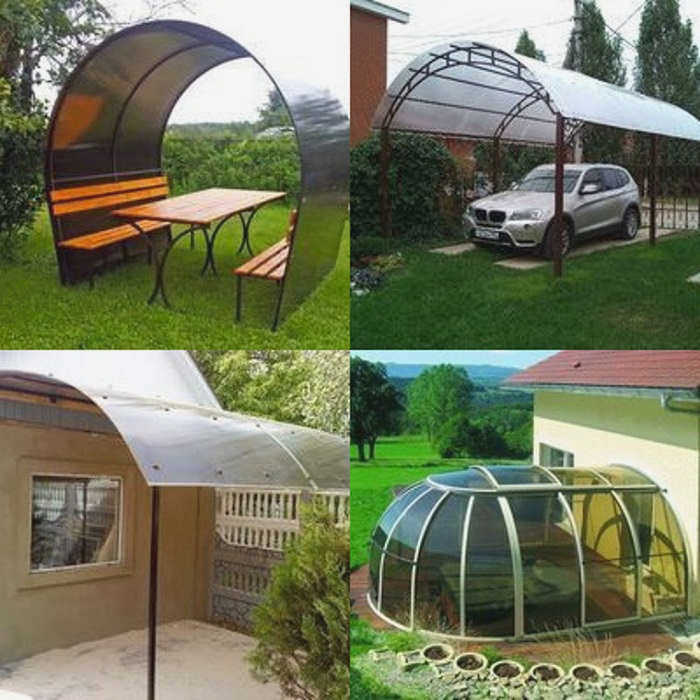

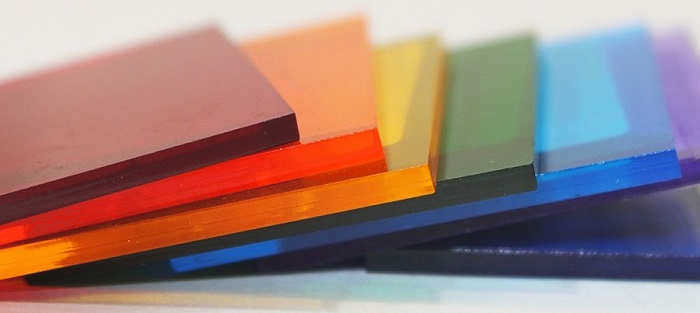

Сегодня монолитные поликарбонатные панели используются в широком спектре строительных, ремонтных и восстановительных работ. Материал обладает широким спектром полезных свойств и характеристик:

Ударопрочность.
Пожаробезопасность.
Легкий вес.
Устойчивость к негативным воздействиям окружающей среды.
Химическая стойкость.
Применимость практически ко всем видам обработки обычными инструментами.

Чтобы конструкции из поликарбонатных панелей были долговечными, эстетически привлекательными, устойчивыми и надежными, при монтаже необходимо соблюдать определенные правила. Данная статья подробно описывает основные методы работы с ПК-панелями и будет полезна многим начинающим и опытным строителям.

При монтаже монолитных поликарбонатных панелей используются сухой и мокрый методы.

Мокрый метод монтажа

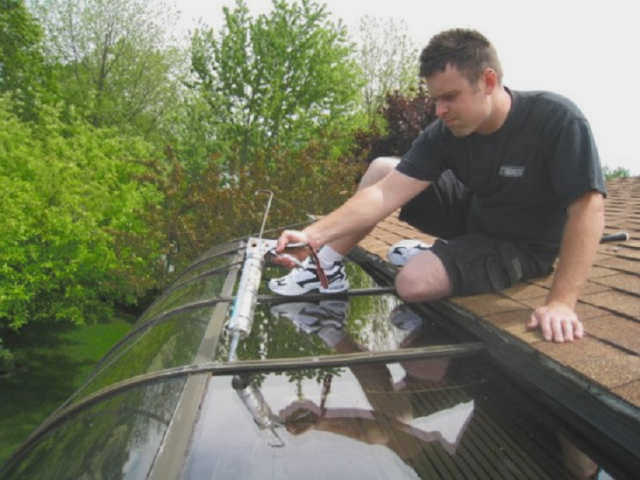

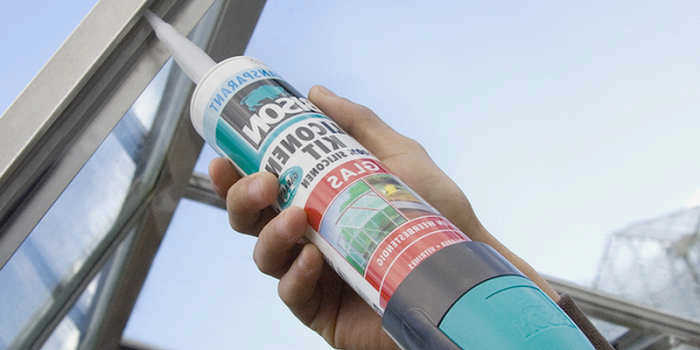

При мокром способе монтажа поликарбонатных панелей используется полимерная шпаклевка, которая выполняет роль амортизатора (коэффициент адгезии монолитного ПК к полимерной шпаклевке и другим видам герметиков равен нулю).

Процесс изготовления заключается в следующем:

Нанесите раствор на всю поверхность каркаса.
Сверху уложить монолитный ПК с зазором 2 мм для создания оптимального микроклимата.
Плотно прижмите материал к основанию и удалите излишки шпаклевки.

В качестве альтернативы можно использовать резиновые прокладки.

Фермы для профилированного поликарбоната

Профилированный поликарбонат в качестве прозрачной крыши. Для этого важно понять, какой тип обрешетки (стропильной системы) целесообразно использовать, чтобы крыша могла справиться со снеговой нагрузкой. Для стандартных профилированных поликарбонатных листов шириной 1,05-1,15 м и толщиной 0,8-1 мм рекомендуется обрешетка длиной не менее 40 см. Для профилированных листов шириной 1,26-1,87 м и толщиной 1 мм допустимо расстояние до 50 см. Уклон крыши (стропил) не менее 20 градусов. Можно использовать как металлические, так и деревянные конструкции обрешетки. Свес профилированных листов поликарбоната на скатах и фронтонах должен быть не более 5 см, так как лист достаточно гибкий.

Максимальное расстояние обрешетки в зависимости от толщины листа

нагрузка м2/кг 0,8 мм 1 мм 1,2 мм 1,5 мм

50	975	1050	1125	1225
75	850	925	975	105
100	775	850	900	959
125	725	775	825	900
150	675	725	775	850
200	625	650	700	750
250	575	625	650	700
300	525	575	625	675
350	500	550	675	625

Как правильно монтировать гофрированный поликарбонат?

Всегда укладывайте волну вверх – вертикально – независимо от того, строите ли вы забор, крышу или стены.

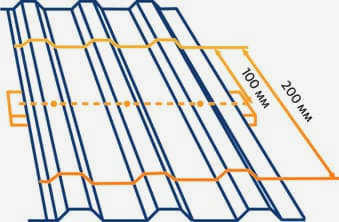

Минимальный нахлест со стороны крыши – 1 волна (для скатов 30 градусов и более), 2 волны (для скатов менее 25 градусов).
Минимальный нахлест со стороны крыши – 10 см.
Рекомендуется использовать УФ-защищенную сторону вверх – обычно на УФ-защищенной стороне имеется фольгированная наклейка или надпись.

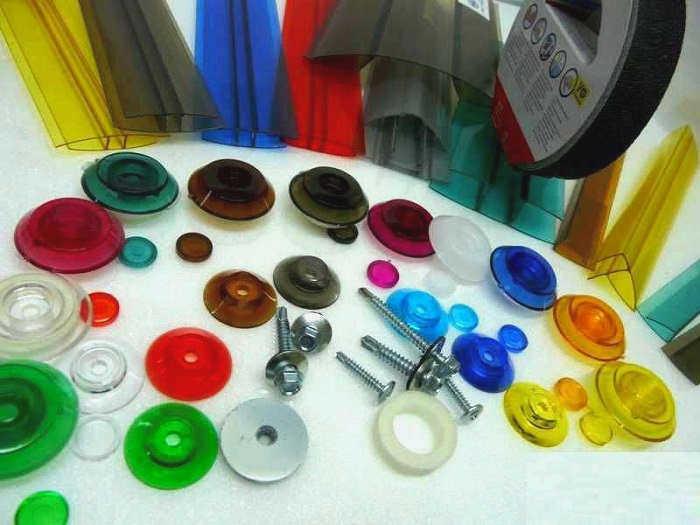

В местах крепления обязательно нужно просверлить отверстия диаметром 0,8-1 см, затем нанести на поликарбонат специальную резиновую или силиконовую шайбу диаметром 2 см и прикрутить саморезом.
Для небольших коттеджей подойдет профиль поликарбоната 0,8-1 мм, а для промышленных прозрачных крыш 1-1,3 мм.
Для больших пролетов мы рекомендуем заказывать профилированные листы как можно полнее (по длине).
Стандартный расход термопрокладок на 1 м2 монолитного волнистого поликарбоната составляет 6-8 штук.
У каждого производителя свой набор дополнительных крепежей и гарантийные условия монтажа – рекомендуем ознакомиться с ними, чтобы убедиться, что ваша крыша, веранда или забор прослужат долго и вы сможете воспользоваться гарантией в случае необходимости.

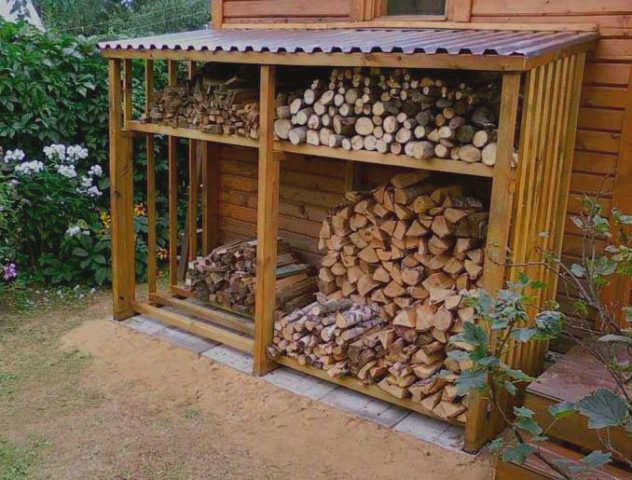

Как правильно крепить деревянную обрешетку

По сравнению с металлической конструкцией разницы нет. То же расстояние между балками – 35-45 см. Те же 6-8 термопрокладок на 1м2.

Как правильно крепить прозрачную черепицу к металлической обрешетке?

Рекомендуемое расстояние между балками – 35-45 см. Используйте металлические саморезы и силиконовые или резиновые термошайбы диаметром 20-25 мм. Предварительно просверлите отверстие диаметром 8-10 мм в месте крепления самореза, затем приложите термошайбу и вкрутите саморез.

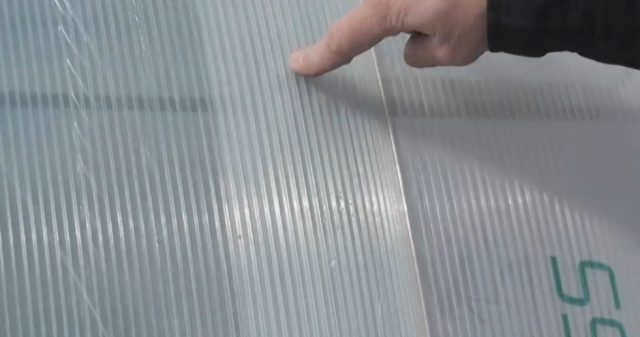

Монтаж сотового поликарбоната

Для начала несколько общих замечаний.

В направлении изогнутой поверхности.
По вертикали (в случае остекления окон и стен).
Вдоль склона, если речь идет о горизонтальном монтаже поликарбоната.

Соблюдайте радиус изгиба, рекомендованный производителем. Для панелей со стандартными параметрами (ширина – 2100 мм, длина – 12000 мм):

4. Подготовка к монтажу.

Начертите чертеж каркаса с учетом снеговой и ветровой нагрузки.
Соберите необходимые инструменты и принадлежности.
Снимите защитную пленку с обоих открытых торцов панели (по ширине панели) на расстоянии 80-100 мм от края панели для уплотнения каналов. Наклейте уплотнительную ленту на верхний край листа и перфорированную ленту на нижний край.
Снимите защитную пленку с края листа, чтобы его можно было вставить в соединительные профили или раму.
Удаляйте защитную пленку только после завершения монтажа поликарбоната. Не оставляйте листы с защитной пленкой надолго под прямыми солнечными лучами (впоследствии ее будет трудно удалить).

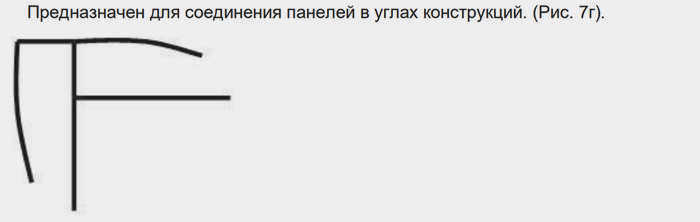

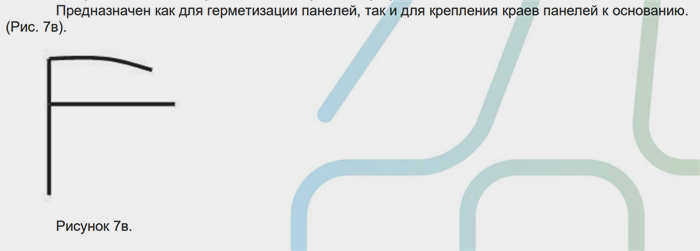

Мы рекомендуем использовать U-образный или F-образный профиль для поликарбоната вместе с лентами для лучшей герметизации панелей. Чтобы улучшить дренаж нижнего края панели, сделайте дренажные отверстия диаметром 2-3 мм в нижнем профиле с интервалом 300 мм.

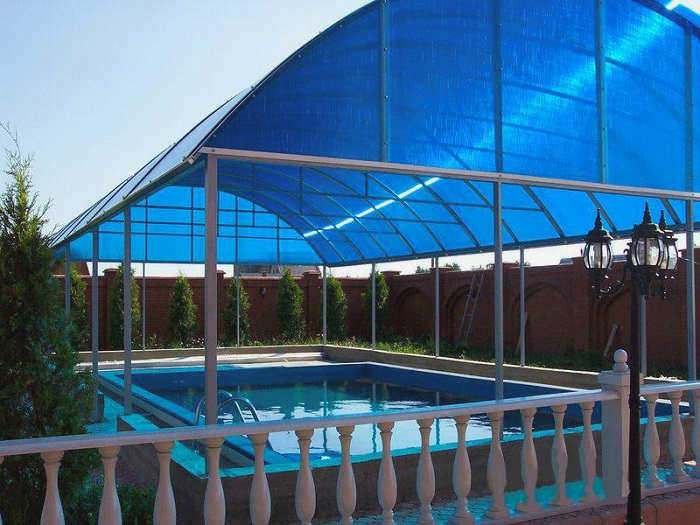

Монтаж на плоской крыше или навесе (сотовый поликарбонат)

Для такого монтажа можно использовать несколько способов крепления: двухстороннее крепление, "обрешетка крыши", продольный и поперечный метод.

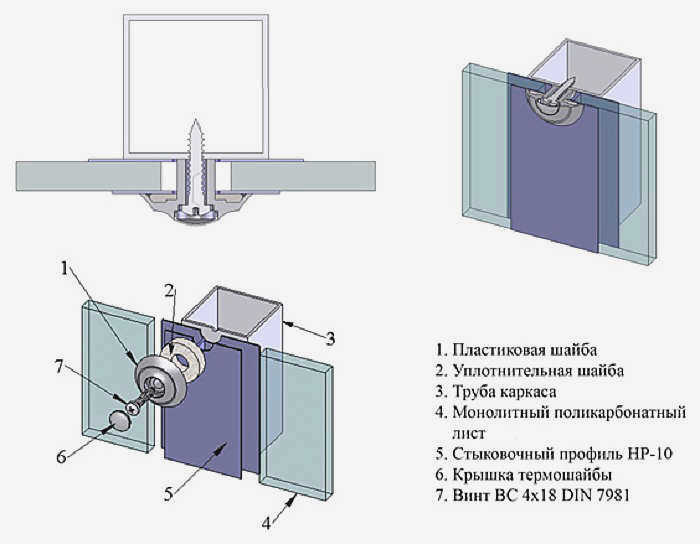

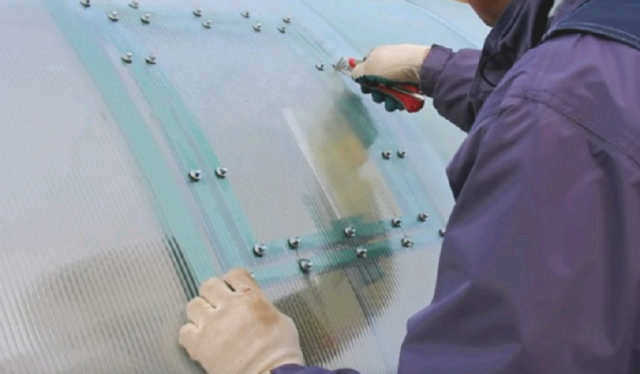

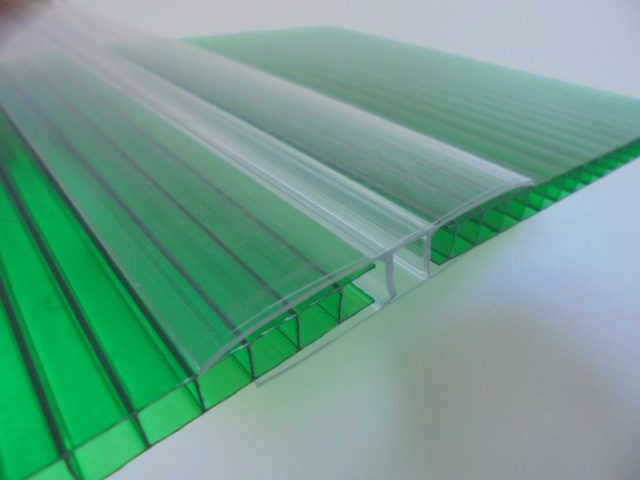

Как крепить поликарбонат и соединять листы между собой?

Размер шурупов составляет 50 мм.
Расстояние от шурупов до края листа составляет не менее 30 мм.

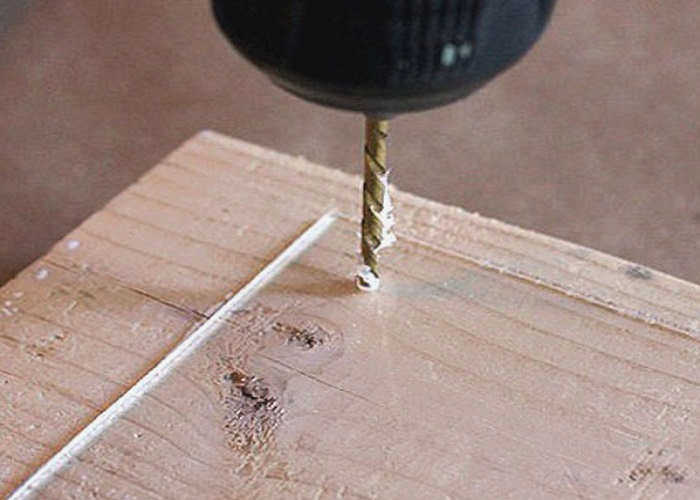

Для каждого шурупа должно быть предварительно просверлено отверстие. Диаметр отверстия должен быть на 3-4 мм больше диаметра шурупа.
Не затягивайте винты слишком сильно, так как это может привести к повреждению листа.
При монтаже поликарбоната на деревянную раму используйте шурупы по дереву.

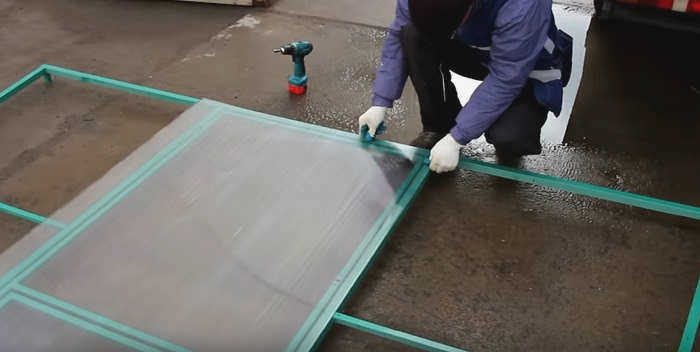

Как крепить поликарбонат к металлу? Используйте саморезы. Однако учтите, что в этом случае панели могут разбухнуть из-за повышенного нагрева в местах контакта с металлом. Чтобы избежать этого эффекта, рекомендуется проложить теплоизоляционную ленту (EPDM или неопрен) между панелями и металлом в месте крепления.

Используйте крепежные элементы, чтобы обеспечить защиту стыков от влаги и грязи.

Надеемся, что после следования нашим советам вы не будете бояться работать даже с самым дорогим поликарбонатом. Вам не терпится приступить к монтажу? Материалы в разных ценовых диапазонах (но неизменно высокого качества) доступны на нашем сайте. Стройте с уверенностью!

Советы и рекомендации

Использование силикона и резины в конструкции соединительного профиля значительно упрощает монтаж монолитного поликарбоната на металлический каркас и одновременно делает его уязвимым к повреждениям. Фирменные марки прокладок устойчивы к воздействию солнечных лучей и низких температур. Тем не менее, производители рекомендуют обрабатывать резину силиконовым маслом-спреем перед установкой и при последующем обслуживании.

Сотовый материал гораздо более податлив благодаря своей канальной структуре, поэтому потеря эластичности резины практически не влияет на прочность кровли, установленной на металлический каркас.

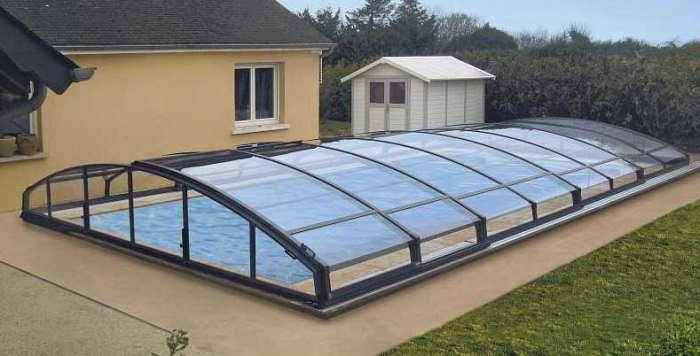

Применение

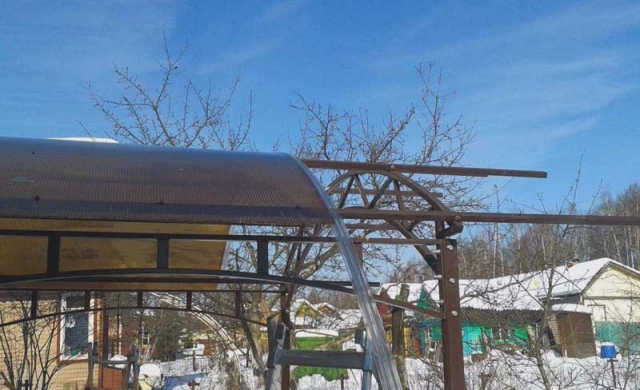

Крепление поликарбоната к металлическому каркасу не представляет проблемы как для опытных кровельщиков, так и для новичков. При покупке литого пластика в достаточном количестве для покрытия беседки или навеса, салоны строителей предлагают огромный выбор всевозможных вариантов монтажных профилей с подробными инструкциями производителя о нюансах работы, что затрудняет ошибку в деталях.
