Рекомендуется использовать достаточно мощный инструмент для забивания головки шурупа в потайные отверстия.
Преимущества и недостатки СИП-панелей
Преимущества строительства из СИП-панелей
+ Сборка дома из СИП-панелей происходит достаточно быстро, поэтому обходится сравнительно недорого.
+ Для сборки дома требуется минимум 2 человека.
+ СИП-панели очень теплые, утеплитель не боится влаги и не теряет своих свойств со временем (он не оседает, как вата)
+ При правильном монтаже можно создать очень теплый контур с минимальными тепловыми мостами
Недостатки домов из СИП-панелей:
– СИП-панели не "дышат", поэтому в таком доме должна быть приточно-вытяжная вентиляционная установка, желательно с рекуперацией
– OSB (ориентированно-стружечная плита) может выделять вредные вещества, что минимизируется системой вентиляции и внутренней отделкой.
– СИП-панели легко воспламеняются (мебель, обои, ламинат, двери, одежда по-прежнему легко воспламеняются, и нет никакой уверенности в том, что материал дома сыграет ключевую роль в предотвращении пожара).
Виды СИП-панелей
2.1 Внешние размеры панелей
Размеры панелей различны – длина, ширина, толщина.
Длина обычно составляет 2500, 2800 мм.
Ширина панели обычно составляет 625, 1250 мм.
Толщина панели зависит от толщины стены, которая может состоять из различных материалов и толщины изоляции (50, 100, 150, 200 мм).
2.2 Тип внешнего материала
Наиболее часто используемым внешним материалом является OSB или OSB-3.
Это также может быть OSB, цементная плита, фанера.
Толщина OSB может быть 9, 12, 15 мм.
ДСП может иметь толщину до 10 мм.
Толщина ДСП может быть 10, 12 мм.
2.3 Тип изоляции
Наиболее распространенным видом изоляции является полистирол. Возможны и другие варианты достаточно жесткой изоляции
2.4 Производитель и плотность изоляции
В качестве полистирола обычно используется марка KNAUF Therm Panel Pro или менее прочный вариант Knauf Term Wall, но возможны и другие варианты. В большинстве случаев на вопрос о типе изоляции вы услышите "у нас марка КНАУФ". Не забудьте спросить о марке!
Давайте разберемся с ее классификацией по ГОСТу, чтобы все было в цифрах и точно.
В соответствии с новой маркой ГОСТа изменился диапазон плотности, которая стала равна 1 кг, а также новые часто используемые марки стали ППП16Ф и ППП23 (см. таблицу, можно открыть ее в отдельном окне)
Отличие дешевого полистирола от дешевого в том, что прочностные характеристики значительно ниже, он будет крошиться при монтаже и не обеспечит постоянного сцепления с поверхностью OSB. Разумеется, теплоизоляционные свойства также будут снижены.
Вы также можете посмотреть таблицу возможностей использования различных марок пенопласта в строительстве.
Давайте рассмотрим ассортимент продукции Knauf
Knauf Therm Wall = EPS12
Knauf Therm Panel = EPS14
Knauf Therm Panel Pro = PPP17 (Приблизительно на 30% дороже, чем Therm Wall)
Плюсы и минусы домов из СИП-панелей
Благодаря более чем 50-летнему опыту эксплуатации домов, построенных по канадской технологии по всему миру, мы собрали множество мнений, обобщили всю информацию и сформулировали преимущества домов из сип-панелей.
- Высокая устойчивость к теплопотерям. По сравнению с другими материалами для строительства домов, этот показатель у сип-панелей самый высокий. Для сравнения, если самый важный теплоэнергетический параметр – удельная тепловая характеристика – принять за 3 Вт/м3 × C°, то при толщине панели 16,4 см (оптимальной для этого значения) толщина стен из других материалов будет следующей:
– дерево – 52 см;
– газобетон – 60 см
– газобетон – 101 см
– кирпич – 230 см
– бетон – 450 см. - Хорошая звукоизоляция. Толщина перегородок в этих домах соответствует толщине среднего газобетонного блока. Наполнитель для панелей, полистирол, часто используется отдельно в домах и квартирах для звукоизоляции.
- Легкий материал. Несмотря на свой объем, стеновые панели имеют низкую плотность, поскольку наполнитель состоит почти исключительно из воздуха. Это является преимуществом при доставке сборного дома на строительную площадку. Все панели дома могут быть доставлены за одну-две поездки.
- Еще одним преимуществом предыдущего пункта является низкая нагрузка на фундамент и возможность строительства монолитного фундамента. Вся коробка дома, включая крышу, очень легкая, поэтому нет необходимости в дорогостоящем фундаменте. Выбор может быть сделан в пользу буронабивного или свайного фундамента. Снижение стоимости фундамента, который является одним из самых дорогих элементов строительства дома, станет серьезной мерой экономии.

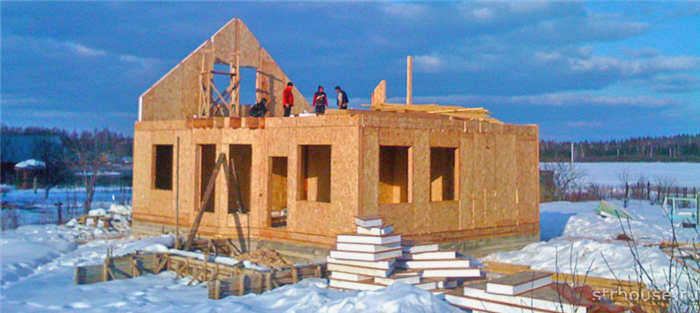

- Скорость строительства. Как уже упоминалось ранее, типичный двухэтажный дом можно собрать за 2-3 дня. Если вы планируете строить дом своими руками, то время строительства может растянуться до нескольких недель. Тем не менее, строительство дома по канадской технологии является одним из самых быстрых.
- Его можно строить круглый год. Материалы устойчивы к влаге и температуре, так как не дают усадки. Единственное требование для работы в холодное время года – использование "зимней" монтажной пены.
- Никакой деформации или усадки. После возведения скелета дома можно сразу же приступать к внутренней отделке.
- Идеальная ровность стен. Не требуется дорогостоящая подготовка стен к внутренней и наружной отделке.
- Высокая прочность конструкции. Несмотря на использование легких материалов, способ изготовления сип-панелей гарантирует хорошую несущую способность. Долговечность домов, построенных по этой технологии, значительно выше, чем у деревянно-каркасных домов.
- Относительно низкая цена СИП и простота монтажа в соответствии с инструкциями даже непрофессиональным строителем.

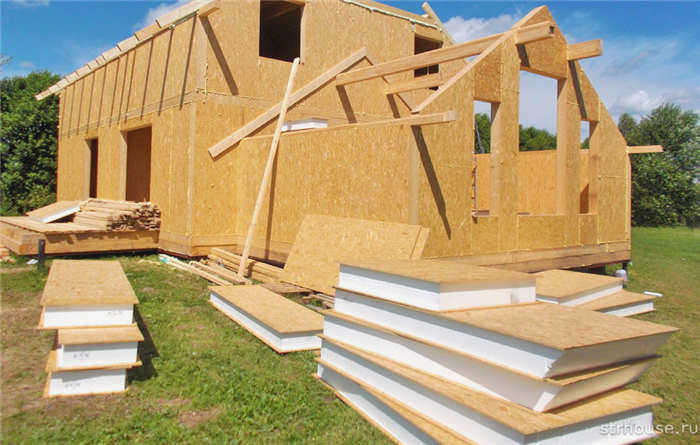

Инструкция по сборке дома из СИП-панелей
Как мы уже выяснили, СИП – это готовые элементы, изготовленные на заводе по стандартным размерам или по размерам заказчика, поэтому строительство дома сводится к сборке готовых элементов как строительного комплекта согласно разработанной инструкции для каждой конкретной конструкции.
Вся технология строительства vip панельного дома состоит из следующих типовых этапов:
- возведение фундамента;
- установка обвязки;
- монтаж плиты перекрытия первого этажа;
- монтаж стен первого этажа
- монтаж потолка первого этажа
- монтаж стен первого этажа
- монтаж чердачного перекрытия и крыши.
Если вы строите одноэтажный дом, монтаж плиты перекрытия и стен второго этажа исключается. Поэтому каждый этап следует рассматривать отдельно.
Закладка фундамента и обвязки

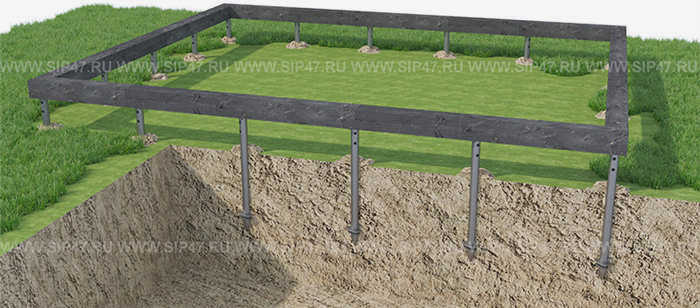

Для домов СИП рекомендуется использовать легкие фундаменты, поскольку тяжелые монолитные фундаменты не нужны или неэкономичны. Эти здания могут быть построены на свайных фундаментахили буронабивных фундаментах из-за их простоты установки, низкой стоимости и отсутствия необходимости нести большие нагрузки. Они будут рассмотрены ниже.

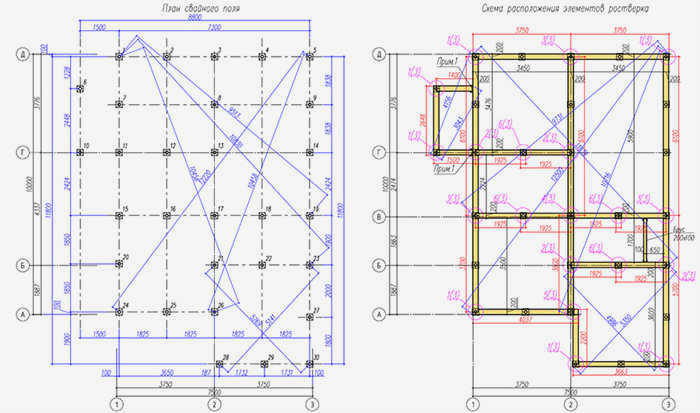

Размеры свайного поля и количество свай выбираются индивидуально в зависимости от проекта. Глубина установки свай выбирается в зависимости от глубины промерзания грунта, характерной для данной местности. Как правило, сваи устанавливаются на глубину 1,8-2,4 м.

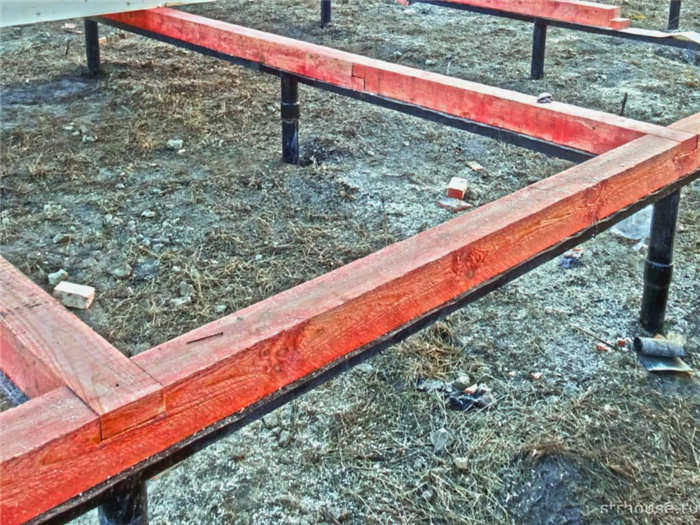

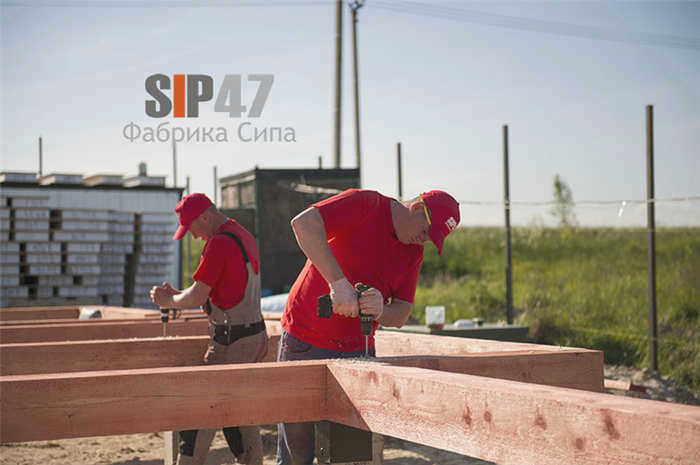

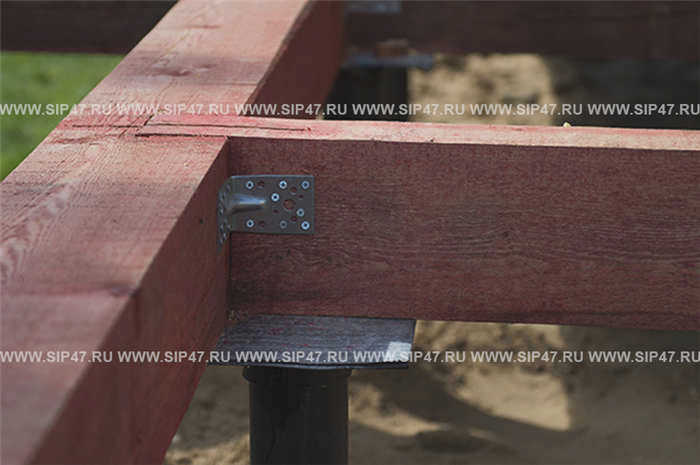

После установки свай делается обвязка из деревянных или металлических профилей. Сваи используются в качестве готового фундамента, соединяя все сваи в единую конструкцию, на которую устанавливается фундаментная плита.
Как правило, металлические сваи обвязываются брусом 100х150 или 150х150, который укладывается на сваи методом "шпунт-паз" и крепится к оголовкам свай анкерами М10х210 (или М10х260 соответственно) или дюбелями М10х80 (М10х100) из-под оголовка сваи.

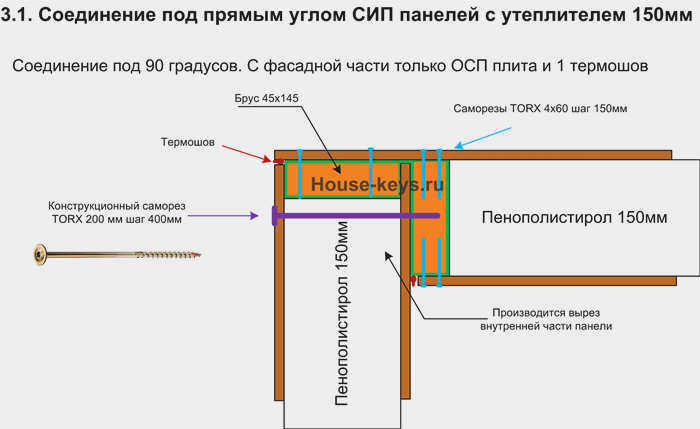

Узел № 3. Углы наклона панелей 90, 45, 135о.
Существует несколько вариантов монтажа узла. Варианты "эконом" с выступающими панелями и 3 термошвами приводить не будем, как не рекомендуемые. Тем более что они не экономят ничего, кроме 20 минут времени строителей.
Прямой угол имеет 1 тепловой шов. Необходимо вырезать теплоизоляцию и внутреннюю часть OSB в одной из панелей по размеру другой панели. Затем под брус 45х145 мм с помощью терморезака делается дополнительная выборка теплоизоляции и устанавливается внутренний брус.
Во второй панели делается вырез 45 x 145 мм (указано на схеме) или (если этот угол требует усиления конструкции) используется вырез 90 x 145 мм.
Сначала прикрепите угловой брус к первой панели с помощью саморезов TORX 4×60. Закрепите его так, чтобы оставалось место для стенок OSB второй панели. Если вы устанавливаете пристенный уголок, не забудьте прикрепить крепежную планку к полу.
Вставьте вторую панель с подготовленным пазом последней. Когда все плоскости будут выровнены, закрепите панели к плитам по периметру.
Использования только саморезов 4х60 мм недостаточно для фиксации угла. Основным крепежом в этом стыке является саморез TORX 8×200, который вставляется через вторую панель в первую с шагом 400 мм.

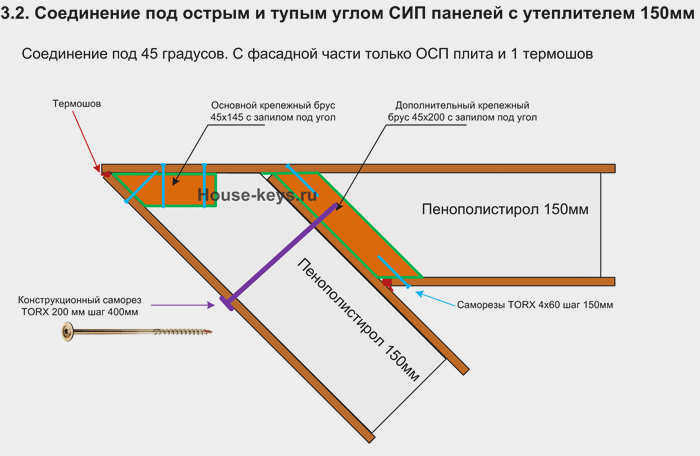

Тот же принцип используется при монтаже острых углов в СИП-конструкциях.
Важно отрезать крепежный брус под правильным углом и помнить, что если брус устанавливается под углом в панели с теплоизоляцией 150 мм, ширина бруса должна быть больше 150 мм.

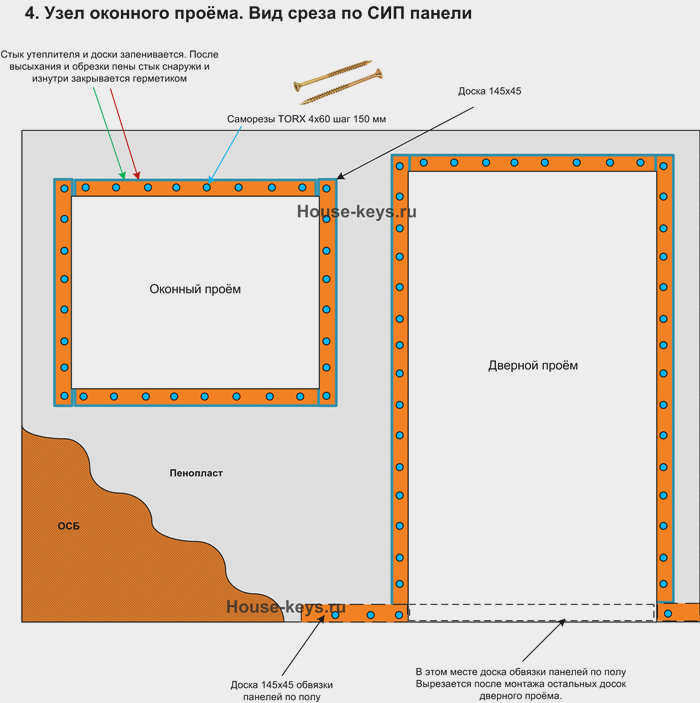

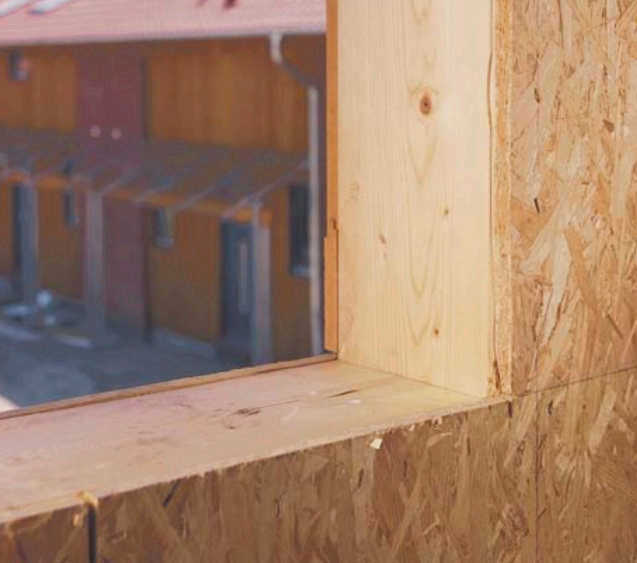

Соединение № 4 – соединение окна и двери
Установка оконного и дверного проема показана на схемах в разрезе плоскости стены.
Панели СИП собираются для формирования оконного проема необходимого размера.
Затем с помощью терморезака выполняются следующие действия вырезают теплоизоляцию на глубину 45 мм и в образовавшемся пазу по периметру проема
укладывается брус размером 45х145 мм.
Брус крепится саморезами, все стыки герметизируются и покрываются снаружи герметиком после высыхания пены.
Брус прижимается заподлицо с панелью. Важно убедиться в том, что балка расположена ровно. Это значительно облегчит установку окон.
Дверной проем устанавливается аналогично оконному. Во время сборки стены нижняя крепежная планка остается на полу до тех пор, пока не будут установлены все секции стены. Это необходимо для того, чтобы стена была ровной.
Когда дверной проем сделан, крепежные бруски в двери распиливаются и удаляются.
Небольшая вставка из СИП-панелей над дверью может быть собрана и вставлена отдельно. Очень важно убедиться, что панели расположены заподлицо с левой и правой стороны двери.
В качестве альтернативы можно предварительно прикрепить крепеж к верхней части панелей, чтобы помочь выровнять плоскость.
Также можно устанавливать панели в ниши (окна, двери) с фрезерованной поверхностью всего 25 мм, используя балки 145×25 мм.
На рисунке показан пример вставки соединительной балки в проем перед закреплением ее саморезами.

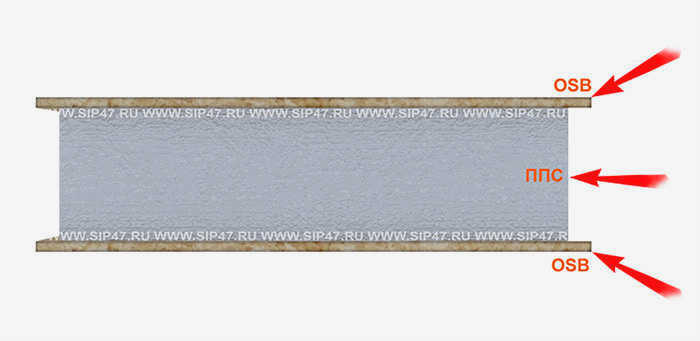

СИП панель (структурно-изолированная панель) – это строительный продукт, состоящий из двух панелей OSB (ориентированно-стружечных плит) со вставкой из пенополистирола (EPS) между ними, склеенных и спрессованных с помощью специального клея под давлением 20 тонн. Такая конструкция позволяет панелям выполнять двойную функцию – они не только служат тепло- и звукоизоляцией для ограждающих конструкций здания, но и способны выдерживать значительные нагрузки на сжатие и изгиб. Поэтому эти изделия подходят для всех типов зданий. Они используются для стен, перегородок, перекрытий и кровельных покрытий.

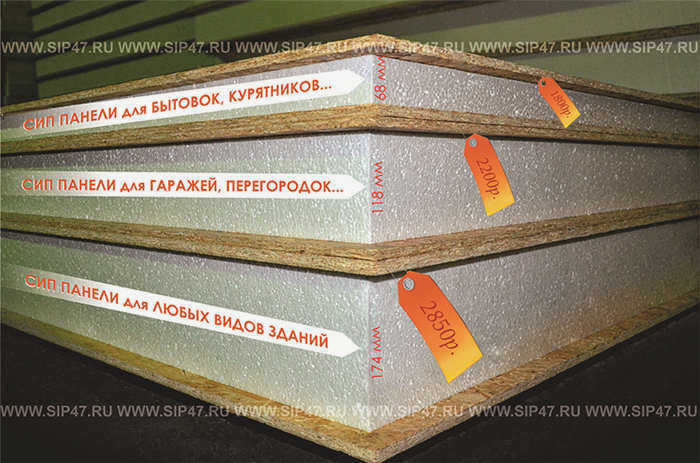

Типичные размеры СИП-панелей
Толщина варьируется от 68 мм до 244 мм. Обычная толщина СИП-панелей составляет 174 мм (при использовании 15 см EPS, 12 мм OSB) ширина 1,250 м; длина 2,5 м – 2,8 м.
Стандартные плиты 17,4 см используются для стен, полов и крыш 17,4-22,4 см. Перегородки дома выполнены из панелей толщиной 12,4 см.
Sip-панели имеют небольшой вес – не более 20 кг/м2, что позволяет устанавливать их силами двух-трех человек и без крана, а также легко обрабатывать и резать ручным электроинструментом.
Закладка фундамента и установка нижней ленты
Фундаменты могут быть монолитными ленточными, свайными и строительство Монолитная ребристая плита. Тип фундамента следует выбирать исходя из условий грунта в основании конструкции на месте строительства. При выборе типа фундамента рекомендуется свайный фундамент. фундамент – наиболее подходящий из-за простоты установки, относительно низкой стоимости, применимости к большинству типов почвенных условий и легкости вписывания в основание конструкции сборного SIP-дома.
Для поддержки обвязки на стальных трубах, выступающих над поверхностью земли, устанавливаются специальные оголовки с горизонтальной металлической пластиной или может быть проложена стальная канальная балка фланцами вверх. В последнем случае обвязочная балка крепится к стальной балке анкерами через каждые 50 см. После того как винтовые сваи забиты в грунт, они соединяются с помощью нижней подпорной или опорной балки 200 x 200 мм или 150 x 200 мм, которая образует несущий фундамент всей конструкции. строительство СИП-дом. Подпорная балка крепится к каждой свае с помощью саморезов диаметром до 12 мм.
Опорная балка должна быть пропитана огнезащитным составом, а между нижней стороной балки и опорными плитами оголовка сваи должна быть проложена прокладка из битумного рубероида, рубероида или других рулонных гидроизоляционных материалов.
Если опорная балка устанавливается на металлическую балку или реечный или плитный фундамент. фундамент Подкладочная мембрана должна быть установлена под всей нижней поверхностью балки.
Опорная балка устанавливается в точном соответствии с планом здания СИП и его монтажа. сборка и планом сборки здания.
