Благодаря высокой герметичности устройства, его можно смело использовать для создания системы в заболоченных местах, характерных для межсезонья, а также вблизи линий подземных коммуникаций.
Как установить адаптер для скважины своими руками: лучшая альтернатива кессону
Одним из обязательных условий бесперебойной работы автономного водоснабжения является защита коммуникаций от обледенения в зимний период. Решить эту проблему можно, выведя систему ниже уровня промерзания грунта, что опасно для нее, и подключив трубу, выходящую из скважинного насоса, через адаптер.
Мы расскажем вам, что это за устройство и какие преимущества оно дает по сравнению со строительством кессона. Вы узнаете, как установить адаптер для скважины своими руками, как подключить его к трубопроводу и на какой глубине. Воспользовавшись нашими советами, вы сможете без проблем установить его самостоятельно.
Особенности устройства

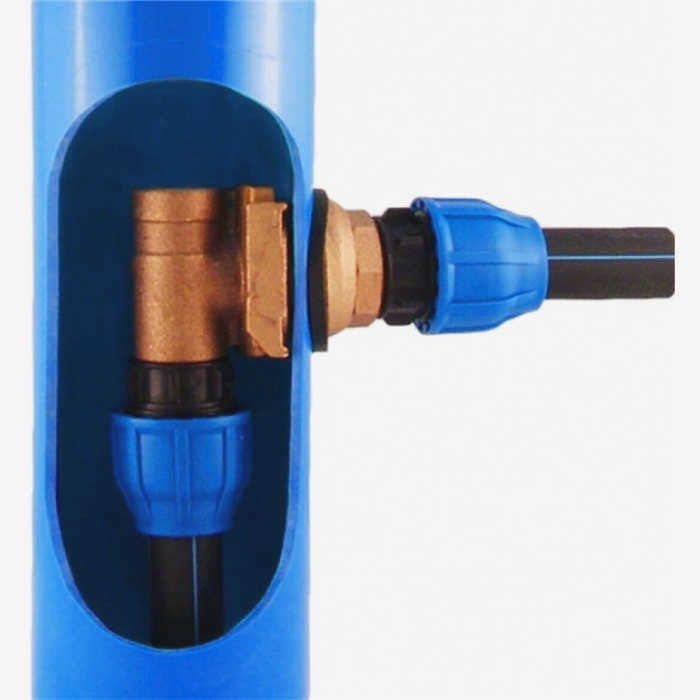

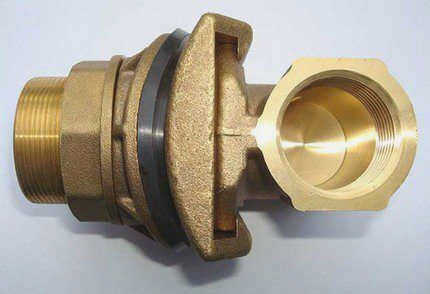

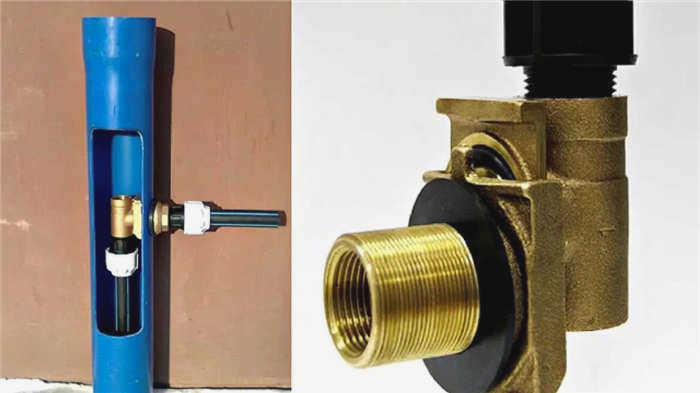

Скважинный адаптер – это специальное устройство. Он обеспечивает герметичное уплотнение труб водоснабжения через обсадную трубу для установки незамерзающего водопроводного соединения. По сути, адаптер представляет собой угловой соединитель.
Его назначение – отвести воду, поступающую из шахты колодца, в трубу, ведущую к дому, которая находится ниже уровня промерзания грунта.
Хотя колодезные адаптеры имеют довольно простую конструкцию, они оснащены множеством специфических функций. Эти специфические особенности во многом определяют срок службы гидравлической конструкции.

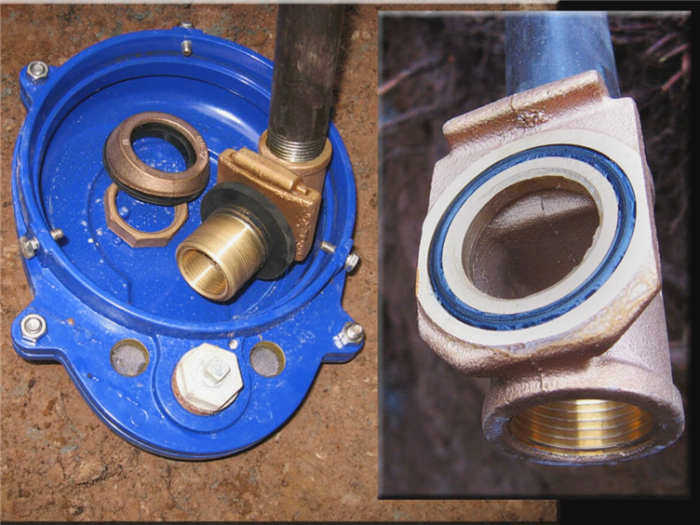

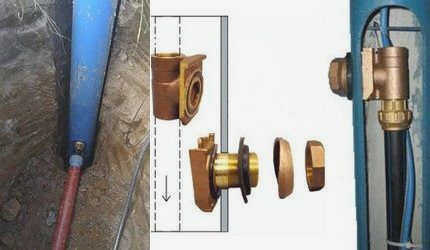

Основными компонентами адаптера являются внешняя и внутренняя проточная часть.
Внутренняя проточная часть
Внешне эта часть устройства напоминает тройник. Одна из его сторон глухая. На ней имеется техническая резьба, необходимая для соединения двух частей адаптера. Другая часть соединяется с трубой, ведущей к погружному насосу. На центральную ветвь тройника устанавливается вторая половина общего соединения "ласточкин хвост".
На обратной стороне фиксатора имеется кольцевая канавка для резиновой прокладки и выступы для крепления клина противоположного элемента.
Он устанавливается в отверстие корпуса с помощью накидной гайки с уплотнительным кольцом.

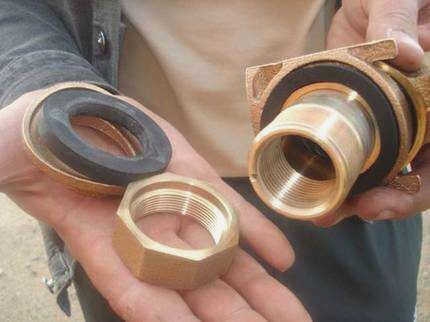

Резиновые прокладки используются для герметизации скважины от проникновения грунтовых вод. Первая прокладка размещается на внутренней поверхности плоскости рукоятки, вторая – между наружной стенкой и накидной гайкой.
Плюсы и минусы использования скважинного адаптера
Выбирая этот вариант соединения, владелец скважины получает следующие преимущества.
- Стоимость такого элемента значительно ниже, чем строительство кессонного колодца из любого материала. Учитывая большой объем земляных, транспортных и других строительных работ, разница в стоимости будет еще больше.
- Установка проста, при условии использования специального стержня и инструментов для проделывания отверстия в трубе.
- Соединение "ласточкин хвост" с плотно прилегающими резиновыми уплотнениями выдерживает давление до 8 атмосфер. Это более высокое давление, чем стандартное давление воды в системе бытового водоснабжения.
- Скважина, оборудованная адаптером, в отличие от кессона, защищена от вандалов и злоумышленников тем, что находится ниже уровня земли.
- Нет необходимости утеплять этот участок, так как он находится ниже глубины промерзания грунта.
- Такое устье не используется, если насос размещается на глубине 70 м и более, так как в этом случае насос будет подвергаться высоким нагрузкам. Это может привести к преждевременному износу, который ускоряется из-за вибрации двигателя.
Благодаря своей несущей способности адаптер выдерживает вес от 400 до 800 кг и поэтому подходит для мощного насосного оборудования.
Несмотря на такие преимущества, это устройство также имеет недостатки и требует соблюдения определенных условий.
- Его не следует использовать для обсадных труб из LLDPE из-за недостаточной прочности этого материала.
- Хотя фитинги типа "ласточкин хвост" надежны, при повышенном давлении может возникнуть утечка. Резиновые уплотнения подвергаются воздействию агрессивных сред, поэтому со временем они теряют свою пластичность и начинают протекать. Поэтому рекомендуется заменять резиновые уплотнения не реже одного раза в три года.
- Также важно отметить, что для установки адаптера должно быть достаточно пространства между корпусом насоса и стенками трубы.
Процедура установки скважинного адаптера
Имея необходимые инструменты и некоторые технические навыки, вы можете выполнить установку самостоятельно. Установка производится во время создания скважины, а также на уже готовом гидротехническом сооружении. Этот процесс происходит поэтапно и должен выполняться с должной тщательностью и вниманием.
Подготовительные работы
Для начала работы необходимы такие инструменты, как разводной ключ, лопата, металлические колья и биметаллический керн. Также потребуется специальное водоотталкивающее средство для обработки места соединения перед засыпкой конструкции землей. Помимо самого адаптера, потребуется съемник, силиконовый герметик, лента ФУМ и фитинги.
Съемник представляет собой стальную монтажную трубу, подобранную в соответствии с требуемыми параметрами и имеющую резьбу на концевой части. Этот компонент обеспечит возможность установки и снятия адаптера при необходимости проведения ремонтных работ. Перед установкой необходимо удалить из устройства смазку, а уплотнительное кольцо покрыть герметиком.
Земляные работы
Этот этап обычно выполняется в межсезонье и предотвращает регулярное осыпание грунта из-за того, что он насыщен влагой и слегка охлажден. Если установка будет производиться в засушливое лето, стенки скважины следует укрепить кусками доски и ДСП.
Для установки буровой установки обсадную трубу необходимо выкопать на глубину, превышающую уровень промерзания грунта. В Москве и области это в среднем 20-40 см, а для средних широт может достигать 2 метров. Ширина должна быть не менее 16 см, чтобы облегчить врезку адаптера. Чтобы защитить скважину от вандализма, ветра и снега, обсадную трубу следует укоротить так, чтобы она находилась на уровне земли.
Установка скважинного адаптера, этапы, фотографии и описание
1 Измерения перед установкой скважинного адаптера, выбор оборудования. Эту работу выполняет инженер-геодезист из монтажной компании. Прежде всего, он измеряет диаметр скважины. Резьбовая часть адаптера занимает часть внутреннего диаметра. Если диаметр трубы мал, насос с адаптером может не подойти к ней. Наиболее часто используются насосы диаметром 3" и 4".
| Диаметр трубы | Какой насос подходит? |
| 113 мм, 114 мм | Не более 3" |
| 125 мм | 3" с адаптером |
| 127 мм | 4" с адаптером подходит плотно, лучше использовать насос 3". |
| 133 мм | 4" с адаптером |
Важно: Инспектору потребуется паспорт скважины. Рекомендуется определить его до установки, чтобы сэкономить время на измерениях.

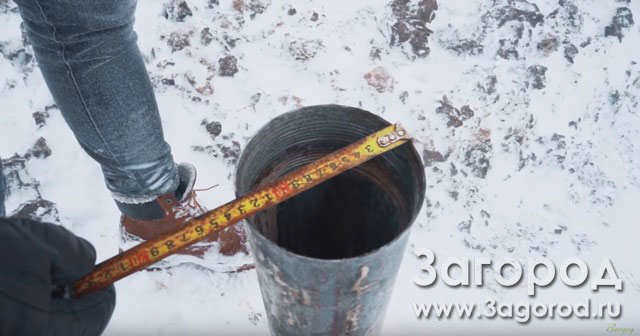

Определение диаметра скважины при проведении измерений
2 Выкопайте траншею для водопроводной трубы. Траншея должна быть выкопана на глубину 1,5 м. Это глубина ниже глубины промерзания для Москвы и Санкт-Петербурга.

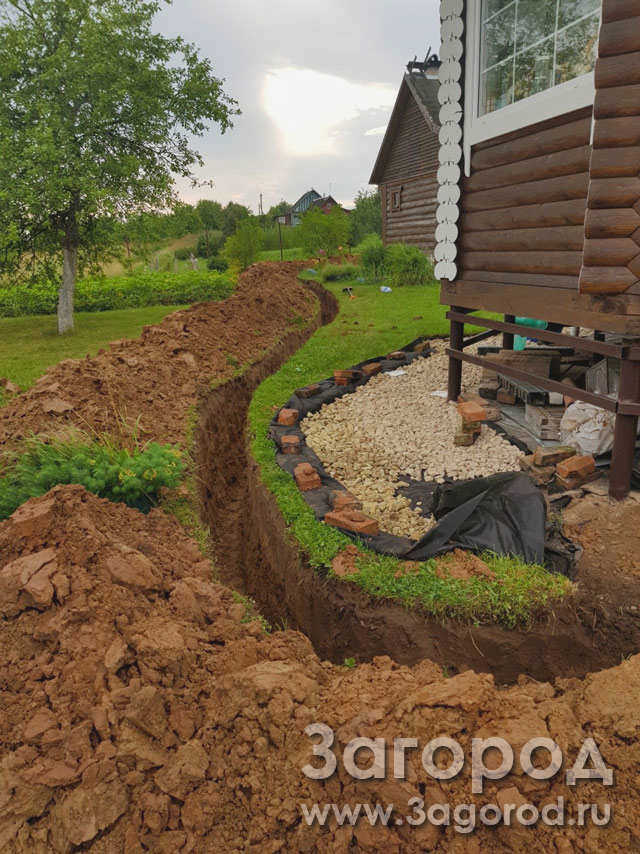

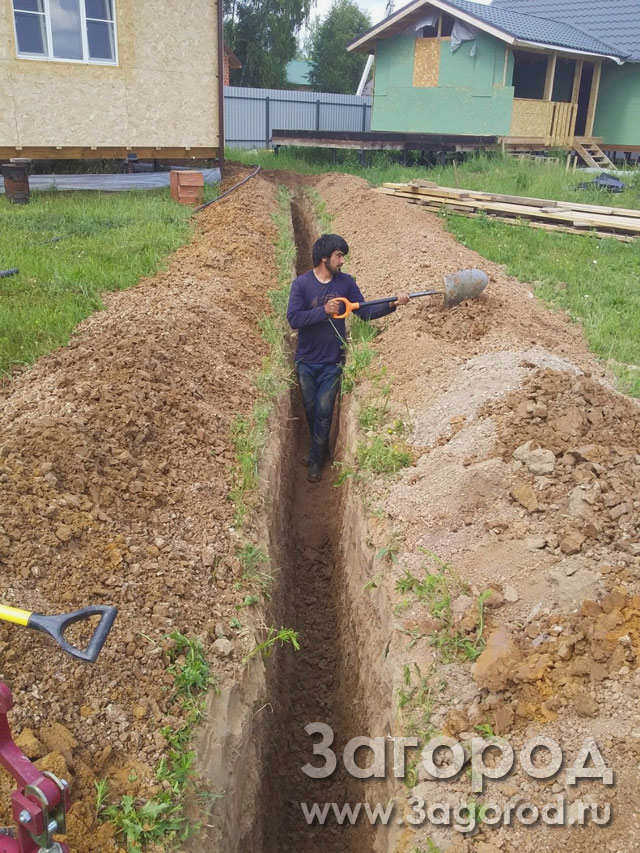

Рытье траншеи для водопроводной трубы
3 Просверлите отверстие в трубе биметаллическим сверлом. Отверстие вырезается сверлом диаметром 40-44 мм (необходимо учитывать диаметр переходника). Во время бурения на сверло следует лить воду, чтобы охладить его. Также важно держать инструмент подальше от воды, чтобы избежать короткого замыкания.
Если уровень воды в скважине выше, чем глубина бурения, откачайте воду насосом. Если это не помогает, следует пробурить скважину и установить в нее более мощный насос.
Буровой адаптер – что это такое? Видеоролик, демонстрирующий установку бурового адаптера.
Строительство скважины с адаптером или с кессоном, что выбрать?
Этот вопрос сразу задают те, кто делает водоснабжение в частном доме. Кессон – более популярный вариант, но при выборе необходимо оценивать реальные условия и возможности.
У кессона есть свои преимущества:
Но у кессона есть и большой недостаток – цена при установке "под ключ". Один только кессон обойдется примерно в 40000 рублей. К этому следует добавить стоимость крепления кессона: бетонная плита, тросы для крепления и т.д. Стандартная смета на установку кессона составляет около 130 000 рублей. Это почти в три раза дороже, чем обвязка скважины адаптером – около 50 000 рублей. Подробнее об этом читайте в статье "Монтаж скважины с адаптером".
Зимний вариант обустройства скважины без кессона, с адаптером для скважины

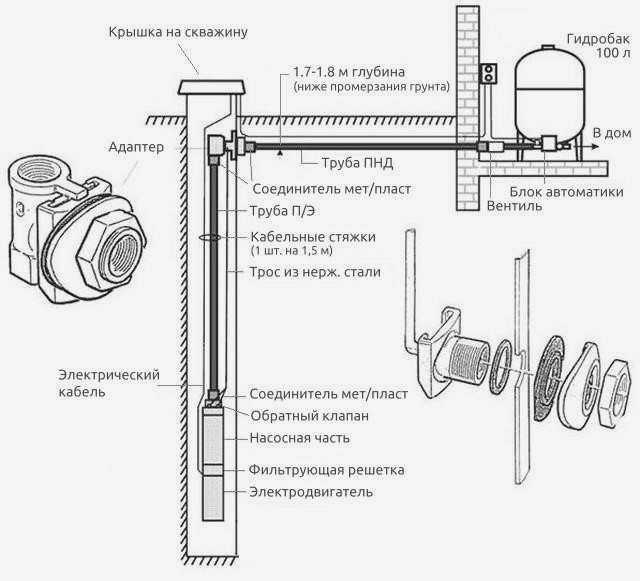

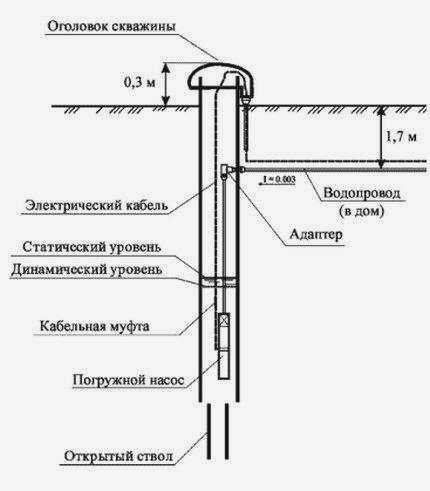

Для домов с постоянным проживанием необходимо проложить трубу от скважины к дому и подключить водопроводную систему. Для этого используется скважинный адаптер. Он вставляется в обсадную трубу ниже глубины промерзания. К адаптеру подключается погружной насос.

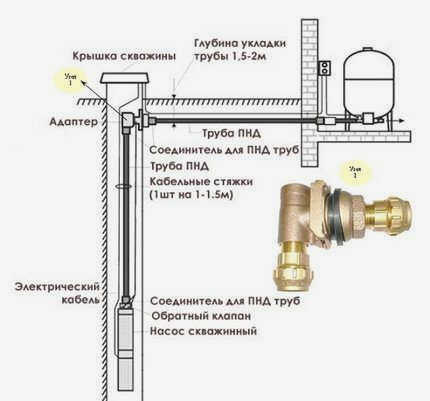

Водоснабжение из скважины с адаптером
Преимущества скважины с адаптером:
Недостатки скважины с адаптером:
Материалы и принадлежности для скважины с адаптером:
Вам также понадобятся: кабель из нержавеющей стали, кабельный зажим, тройники, муфты, хомуты, фитинги, шаровые краны, сантехнические винты, изоляция (лента), изоляционные материалы.
Мы рекомендуем использовать латунные фитинги, такие как Tiemme или Itap. Пластиковые фитинги крайне нежелательны.

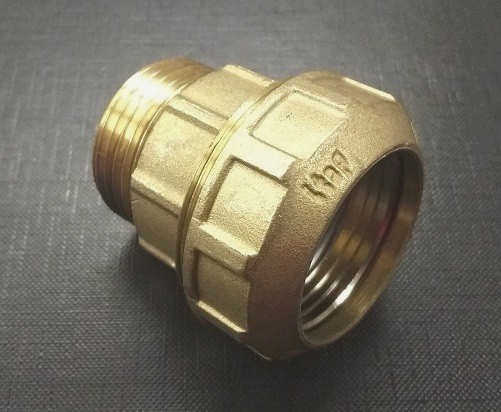

Латунная муфта Itap
Специальные инструменты:
Подробно об установке переходника мы писали в статье Обустройство скважины с переходником. В той же статье вы найдете советы о том, как самостоятельно изготовить Г-образную и Т-образную перекладину для установки. Здесь мы кратко перечислим этапы установки своими руками.
Шаги по установке колодца с адаптером:
1. 1. Выкопайте траншею для трубы. Оптимальная глубина траншеи – 1,5 м, что ниже глубины промерзания для средней российской деревни.
Траншея для трубы водоснабжения
2 Просверлите отверстие для бурильной трубы. Для бурения необходимо корончатое сверло диаметром 40-44 мм. При сверлении металлической трубы бур следует охлаждать водой. Следите за тем, чтобы вода не попадала на инструмент.
Ответы на вопросы о строительстве скважины без кессона своими руками
Что выбрать: обустройство скважины с кессоном или без кессона с адаптером? На этот вопрос мы подробно отвечаем в статье Что лучше: кессон или устьевой адаптер.
В чем разница между обсадной трубой и устьем скважины? Обсадная труба нужна для герметизации трубы подачи воды из скважины и подключения кабеля. В обсадной трубе нет клемм. Насос подключается к кабелю с помощью термоусадочной муфты. Используется для скважин с кессоном или для летних скважин без кессона. Крышка скважины не предназначена для вывода трубы наружу, но имеет клеммы для подключения насоса и электрического кабеля, идущего от дома. Она используется для подключения зимних скважин с помощью адаптера.
Какой насос купить для скважины без кессона? Погружного насоса любого производителя будет достаточно. Для зимнего водоснабжения с адаптером учитывайте диаметр скважины. Адаптер "поглотит" 2,5 см внутреннего диаметра, и есть риск, что насос с адаптером не поместится в трубу. Для выбора можно воспользоваться таблицей:
