Монтаж стропил двухскатной крыши своими руками

Поэтому, покупая древесину для стропил, проверьте у продавца документы, свидетельствующие о качестве товара.

Стропила для скатной крыши своими руками: расчеты, установка, крепление, сборка

Вы на финишной прямой в строительстве дома своей мечты и пришло время разобраться с тонкостями стропильной системы? Скажем так: вас ждут приятные хлопоты: расчет угла, веса и запаса прочности стропил, заключение договора со знакомым исполнителем или компанией или подготовка всех необходимых инструментов для собственных плотницких работ.

И чтобы завтра все эти заботы не превратились в головную боль, и не пришлось переживать о том, правильно ли сделан тот или иной узел, мы и подготовили для вас эту статью. Итак, давайте рассмотрим, как сделать качественные стропила для скатной крыши своими руками, чтобы они не уступали покупным.

Почему лучше сделать стропила самостоятельно?

В конце концов, проще купить сборные стропила и получить при этом множество бонусов:

• Короткие сроки изготовления.
• Технологическая точность во всех деталях.
• Одинаковые, уже выверенные размеры всех элементов конструкции.

Однако будьте готовы к следующим недостаткам:

• Высокая стоимость (как минимум в два раза выше, чем при самостоятельном изготовлении стропил).
• Задержки в доставке (особенно в сезон).
• Использование некачественной или недостаточно просушенной древесины (и тогда крыша будет "болтаться").

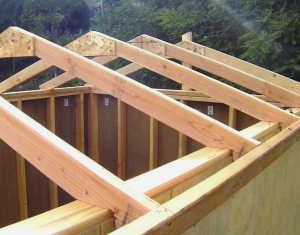

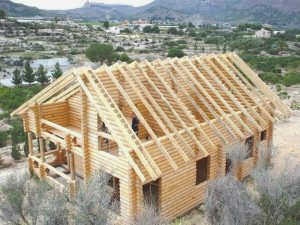

Удобство или качество? Если вы не первый раз вырезаете или выпиливаете что-то из дерева, то дерзайте и делайте стропила сами! Вот как это выглядит в реальной жизни:

Стропила в строительном мире, проще говоря, обычно делятся на основные, или несущие стропила, которые поддерживают крышу, и вспомогательные стропила, которые находятся внутри крыши и поддерживают потолок и стены чердака (если таковые запланированы). От того, насколько точно и правильно была заранее рассчитана стропильная система, зависит прочность и надежность будущей крыши.

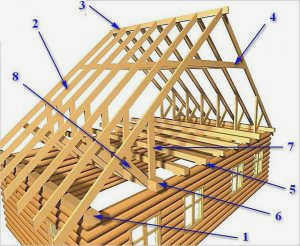

Стропильная система любой скатной крыши состоит из таких основных элементов, которые необходимо сделать:

• Мауэрлат.
• Вертикальные стойки.
• Стропила.
• Стропила.
• Подкосы.
• Коньковая обрешетка.

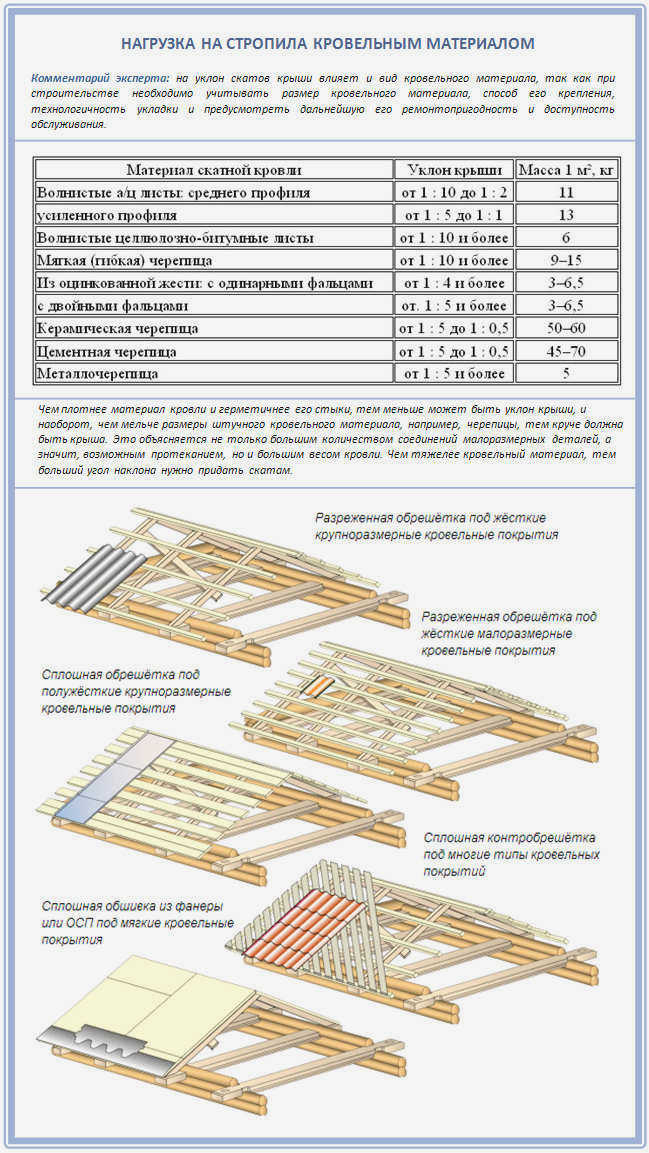

Сложные конструкции крыш с большим количеством компонентов лучше доверить профессионалам, но с крышей небольшого дома на одну семью можно справиться. Для этого вам понадобятся эти простые формулы, которые помогут вам выяснить, какой толщины должны быть стропила, с каким шагом и каким пролетом:

Двухскатная крыша дома своими руками – варианты конструкции

Скатные крыши могут быть односкатными или скатными. Они отличаются расположением несущих и крепежных элементов.

Стоит ли строить скатную крышу своими руками?

Обязательно прочитайте о том, как сделать стропила своими руками, а также о том, как рассчитываются стропила.

Вам также следует прочитать статью о том, как рассчитать угол наклона крыши.

Расчет угла наклона скатной крыши

Видео: основные компоненты стропильной системы крыши

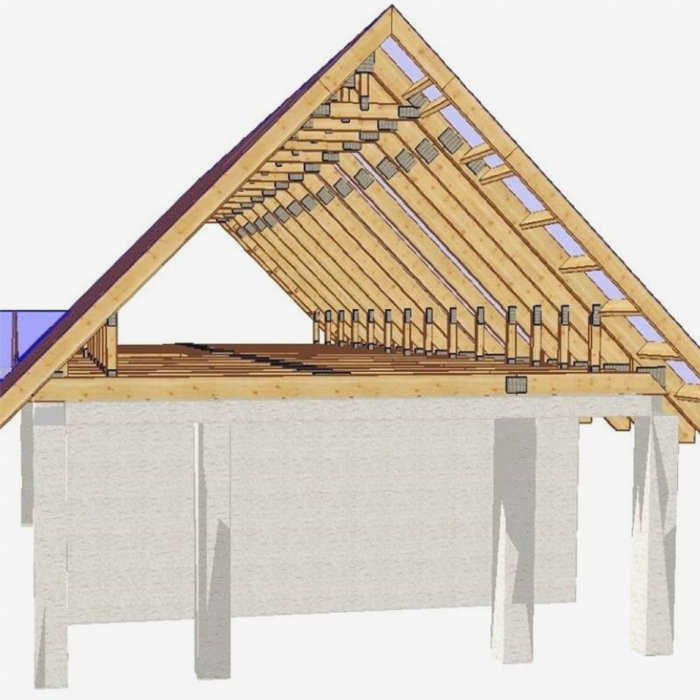

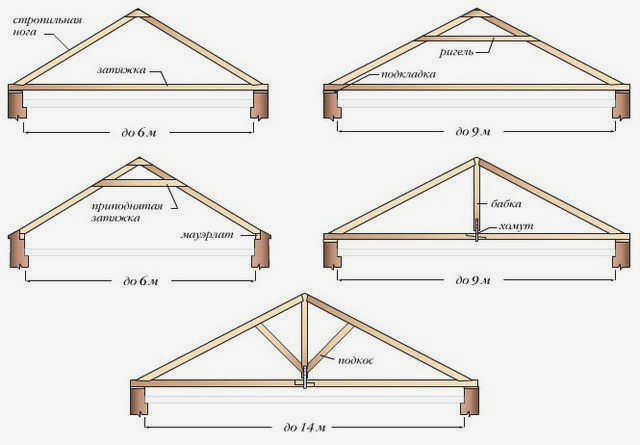

Конструкция висячей крыши

Если в доме нет сплошных перегородок и стропильная система будет опираться только на боковые стены, используется более легкая конструкция скатной крыши. Ее можно использовать, если расстояние между стенами составляет от 6 до 14 метров. В любом случае висячие стропила оказывают достаточно большую нагрузку на боковые стены, поэтому для снижения нагрузки используются различные горизонтальные или диагональные соединения. Они соединяют стропила между собой и имеют различные названия: толкающие опоры, связующие опоры, оголовки или ригели.

Несущие элементы системы могут крепиться к стропилам или коньковым балкам в любом месте системы. Например, обвязочные балки, расположенные в нижней части стропил, могут служить потолочными балками.

Следует отметить, что древесина для стропил и коньковой черепицы должна быть достаточно толстой, особенно если чердак является жилым помещением. Доски для стропил выбираются примерно 55 × 200 мм, но точный расчет системы и сечение всех ее элементов может сделать только специалист.

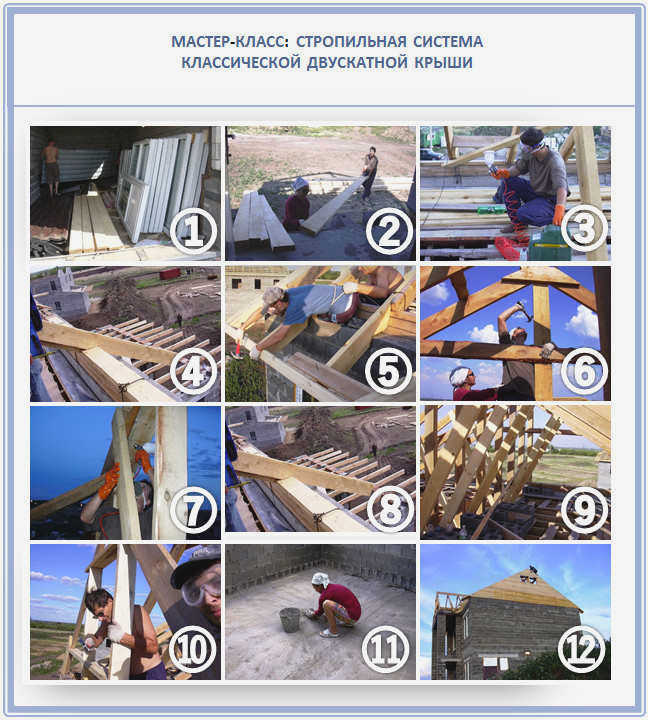

Монтаж стропильной подвесной системы производится последовательно:

• Несущие стены покрываются гидроизоляционным материалом, обычно несколькими слоями рубероида.

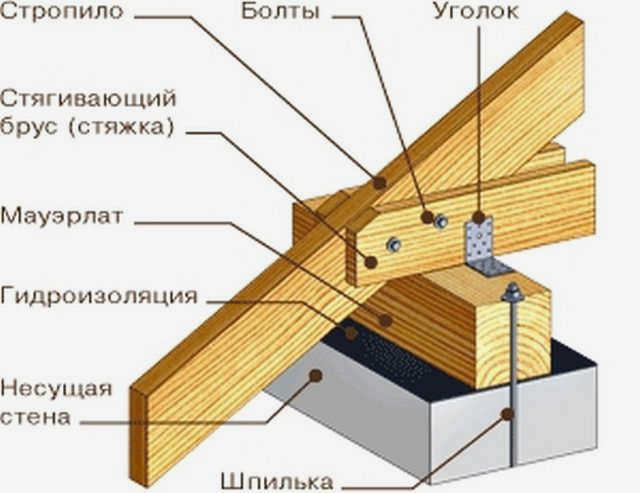

• Сверху с помощью анкеров крепится мауэрлат. Это тяжелая балка, на которую будут опираться и крепиться стропила. Поверх мауэрлата укладывается балка, которая также является балкой перекрытия. Обычно для фермы выбирают брус 120×120 или 150×150 мм.
• Затем укладываются балки пола на чердаке на расстоянии 500 ÷ 600 см друг от друга, причем балки должны соприкасаться друг с другом на несущей стене.
• Для удобства и безопасности дальнейшей работы поверх балок перекрытия укладывается променад. Это создает идеальную платформу, на которой можно соединить стропила.

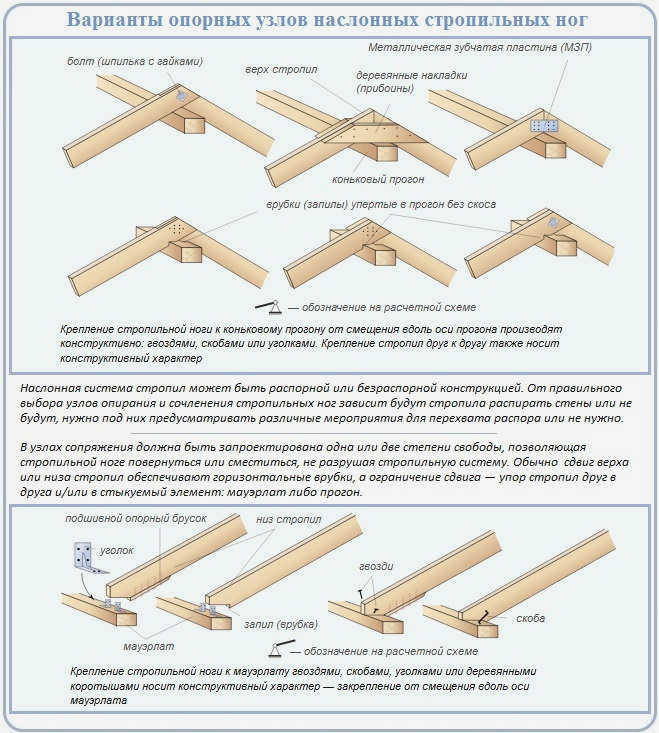

• Существует два способа крепления стропил. Первый – срезать их углы под выбранным углом и закрепить их деревянными стропилами или крепежными пластинами.
• Второй способ предполагает срезание полукоробов на концах стропил, наложение их друг на друга и закрепление шурупом. Для придания жесткости детали можно скрепить валиком. Иногда пазы не вырезаются, а стропила просто соединяются между собой, также с помощью шурупов – такой метод называется креплением внахлест.

Особенности изготовления и укладки стропил

Само собой разумеется, что для строительства стропильной системы вам понадобится древесина – сортовой прокат от лесопромышленных компаний с четкими геометрическими параметрами. Вам понадобится доска или брус, который, разумеется, не имеет монтажных пазов и стыков для сборки.

Зачем нужны выемки и пазы? Дело в том, что доски и брусья имеют слишком маленькую площадь поверхности, когда они ребристые. У них есть только одна тонкая линия, соприкасающаяся с гвоздем, поэтому при малейшей нагрузке сверху они могут сдвинуться с места, увлекая за собой всю конструкцию.

Для увеличения площади опоры на стыке стропила и фермы или между стропилом и дополнительной обрешеткой в брусе или доске выбирается угловая выколотка, пропил или опорный брус. Если верх стропила соединяется с его зеркальной противоположностью, то для обеспечения надежной опоры потребуется желоб, плоскость которого должна быть идеально перпендикулярна горизонту.

Основной принцип при строительстве стропил – следить за тем, чтобы выбранные опорные клинья в пиломатериалах располагались строго горизонтально и вертикально. При малейшем нарушении горизонтальности с вертикальностью теряется устойчивость, части конструкции смещаются под действием собственного веса и действия нагрузки до полного разрушения системы.

Важно помнить, что ответственность за то, чтобы компоненты стропильной системы могли двигаться и слегка поворачиваться при превышении нагрузки, лежит на них. Эти движения необходимы для того, чтобы конструкция слегка прогибалась, немного смещалась, но не разрушалась, и оставалась устойчивой.

Эти тонкости должны знать и мастер, решивший заняться изготовлением и установкой стропил своими руками, и строящийся домовладелец, не желающий платить за некачественные усилия бригады строителей. Давайте разберем типичные варианты, чтобы понять суть процесса.

Видео об установке стропил

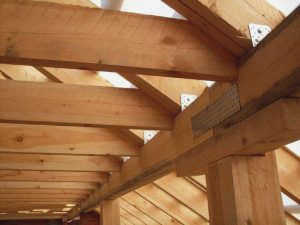

Установка стропил с помощью металлических угловых креплений:

Как сделать стропила со стропилами под мауэрлат:

Строительство стропильной рамы для крыши гаража:

Мы описали лишь некоторые из методов строительства стропильной конструкции. В действительности существует гораздо больше методов строительства и сборки. Однако основные варианты могут дать вам отличное понимание того, как сделать стропила и стропильные фермы крыши и как собрать их перед установкой.

Сборка двухскатной стропильной системы

Учитывая, что на практике используются различные типы стропильных систем, для достижения желаемых результатов в отношении качества, надежности, долговечности и скорости, необходимо соединить их вместе наиболее эффективным способом:

• Решив построить скатную крышу самостоятельно, несмотря на относительно высокую стоимость, важно вложить средства в высококачественный материал.
• Древесина должна быть без дефектов, хорошо высушена и предварительно пропитана. Для этого используется консервант, который предотвращает последующее повреждение материала.
• В настоящее время стропила имеют стандартный размер 50 x 50 x 6000 миллиметров. Элементы должны устанавливаться попарно, то есть с одного конца и с другого одновременно.
• Выберите на земле участок, где удобно не только разметить необходимые элементы, но и подогнать их впоследствии под нужный размер.
• Опоры подрезаются, чтобы сделать их как можно более устойчивыми. Это всегда делается с учетом колонны.
• При установке внахлест необходимо проверить все стыковые соединения. Не должно быть никаких выступов.
• Убедитесь, что все нахлесты одинаковы. Чтобы сэкономить время, просто сделайте шаблон. Для этого лучше всего подойдет фанера или толстый лист картона.
• Направление пазов – под прямым углом. Это продиктовано необходимостью, поскольку на них будет действовать изнуряющая сила, направленная вверх.
• Неправильно сделанные пазы, безусловно, отрицательно скажутся на прочности конструкции.
• После завершения установки боковых стропил натяните струну между стропилами.
• Регулировка высоты стропильных ног будет работать на этой основе. Если есть небольшая погрешность в высоте, ее можно легко исправить.
• Под нее подкладывается кусок дерева. Если имеются большие недостатки, это невозможно, так как это нарушит прочность всей конструкции.
• В таких случаях поможет увеличение размеров толкающих опор, если их расположить следующим образом. Один конец будет находиться в нижней части стропил.
• Другой будет находиться посередине того, что на противоположной стороне. Такое расположение сделает всю конструкцию достаточно прочной, чтобы ветер или сильный снегопад не причинили ей никакого вреда.
• Если пролеты большие, их также следует усилить толкающими опорами. Они помогут равномерно распределить вес по несущим участкам стены.
• Угол наклона опор должен составлять 45 градусов. Используйте шпильки для соединения обрешетки с опорой и подпорками.
• Диагональные скобы являются хорошим дополнением. Разместив их между стропилами, вы максимально увеличите прочность крыши. Она сможет выдержать нагрузку любого кровельного материала.

Лучшие советы

Хорошее руководство для навесных стропил:

• Толщина любой детали должна составлять 5 см;
• Элементы поверхности должны быть гладкими и не шероховатыми;
• Расчеты нагрузки для каждого отдельного элемента должны быть проверены и перепроверены;
• Что касается вертикальных опор, то мауэрлат должен устанавливаться строго горизонтально;
• Должна быть симметрия в установке опор и толкающих опор;
• Хорошая вентиляция гарантирует отсутствие гниения;
• В местах соединения всех элементов с кирпичами обеспечивается хорошая гидроизоляция.

Необходимые припуски для навешивания стропил:

1. Не используйте ноги в качестве основного несущего элемента. Оптимально использовать кобылки, когда свес не превышает одного метра в ширину;
2. Если влажность древесины превышает 20%, будьте готовы к тому, что система будет "работать" в сухом состоянии. Если в качестве крепежа используются винты с резьбой, они являются хорошим вариантом, так как их необходимо затягивать;
3. Ветроизоляция обязательно должна быть закреплена в верхней части крыши. Она будет простираться до конька от стропильной фермы. Угол устанавливается со стороны мансарды. Крыша будет ветрозащитной.
