Правильно ли подключать УЗО до или после выключателя?
Друзья, добро пожаловать на сайт "электрик на дом". Думаю, никто не усомнится в том, что в наше время нормальная и безопасная работа бытовых приборов требует использования современных автоматических выключателей, рубильников, реле напряжения и т.д.
Сегодня я хочу разобрать один вопрос, который в последнее время часто задают читатели этого сайта. Вопрос касается правильной последовательности подключения УЗО и автоматических выключателей. Некоторые читатели убеждены, что УЗО должно быть подключено после автоматического выключателя.
Другие, наоборот, аргументируют свои убеждения проектными решениями, указывая на схемы электропитания, на которых четко показана установку устройства остаточного тока перед автоматическим выключателем..
Так кто же прав? Где ставить УЗО – до или после автоматического выключателя? Этот вопрос будет рассмотрен сегодня. Я постараюсь подробно обсудить все варианты подключения.
Установка Узо до или после автоматического выключателя
На самом деле, я думаю, что этот вопрос можно классифицировать как вопрос курицы или яйца.
Давайте рассмотрим опасности. Опасность заключается в том, что автоматический выключатель не имеет защиты от сверхтока. Если в цепи есть перегрузка по току или короткое замыкание, UZO не сработает, поэтому он работает в паре с автоматическим выключателем.
Ток короткого замыкания может в сотни раз превышать номинальный ток. Легко понять, что нет никакой пользы от пропускания таких высоких токов через автоматический выключатель УЗО. Это может привести к повреждению его внутренних частей, выгоранию контактов, и устройство может просто потерять свою функцию.
Самое неприятное в этом случае – стоимость УЗО, которая на порядок выше стоимости автоматического выключателя.
По мнению некоторых читателей, от места установки автоматического выключателя зависит, будет ли он поврежден или нет. Излишне говорить, что я сам считаю, что последовательность важна.
Назначение электрического щитка
Внешне изделия, в которых установлено защитное и измерительное оборудование, выглядят по-разному. Это может быть компактная пластиковая коробка с тонированным стеклом, установленная в коридоре, или большая металлическая панель, вмонтированная в стену на платформе.
Это электрический щит, который незаменим в домах, офисных зданиях, на заводах – везде, где есть линии электропередач.
В зависимости от места установки и назначения электрические коробки могут быть распределительными, групповыми и коробками учета. Например, коробка со счетчиком называется коробкой учета, а коробка в коридоре с автоматическими выключателями – групповой коробкой.
Возможные места установки определены в нормативных документах, но в основном зависят от назначения коробки. Например, в одноквартирном доме одна из распределительных коробок со счетчиком электроэнергии и источником питания обычно устанавливается снаружи, на столбе или на фасаде.
- Сбор электроэнергии из сети – линии электропередачи, подведенной к дому;
- Распределение энергии по группам потребителей или отдельным линиям;
- защита электрической сети от высоких нагрузок и коротких замыканий;
- измерение и стабилизация качества электроэнергии;
- защита пользователей электросети от поражения электрическим током.
Проще говоря, правильно смонтированный электрощиток обеспечит бесперебойную передачу электроэнергии в дом, безопасность всех жильцов и сохранность имущества.
Составление схемы электропроводки
Только после составления принципиальной схемы или схемы электропроводки дома можно рассчитать размеры квартирного или внешнего распределительного щита и выбрать защитные устройства.
Самое главное – перечислить все электроприборы, освещение и проводку, а также их мощность, напряжение и силу тока.

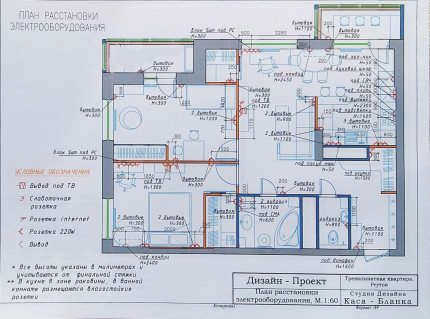

План электропроводки представляет собой примерную схему, которая облегчает расчет и выбор содержимого стартового щита. Для удобства показаны расположение мебели и высота установки.
После подготовки электрической схемы необходимо разделить все цепи на отдельные группы.
Для этого необходимо придерживаться следующих правил:
Фотогалерея
Фото из
Мощные приборы, такие как электрические духовки, стиральные и посудомоечные машины, бойлеры и кондиционеры, должны быть подключены отдельно. Для любого прибора мощностью более 2 кВт на распределительном щитке должны быть установлены розетка и автоматический выключатель с соответствующим номиналом.
Кухонная техника – плита, духовка, посудомоечная машина, а также стиральная машина, водонагреватель подключаются кабелем NYM, но чаще ВВГнг. Кабели для цепей освещения здесь не подойдут, минимальные параметры кабеля – 3*2,5 мм². Номинал автоматического выключателя на распределительном щите – 16А
Гораздо удобнее, если все розетки в одной комнате подключены к одному предохранителю. Если на кухне или в гостиной возникнет неисправность, цепь можно легко отключить и отремонтировать. В другие комнаты питание по-прежнему будет подаваться
Как и розетки, цепи освещения делятся на группы, обслуживающие 1-2 комнаты. Если потребителей немного, то кухню и прихожую, ванную и прихожую, спальню и гостиную можно объединить в одну группу. Лучше всего использовать кабель ВВГнг 1,5 мм² и автоматический выключатель на 10 А.
Отдельные розетки для мощных потребителей
Высокомощный кабель
Цепи розеток распределены по каждой комнате
Цепи освещения логически разделены
В наше время выпускаются очень мощные приборы, поэтому не полагайтесь на универсальные советы, а предварительно проверьте требования к установке. Например, некоторые духовые шкафы требуют сечения провода не менее 4 мм², а водонагреватели – 6 мм². Поэтому потребуется автоматический выключатель на 20 или 32 А.
Работает или нет автоматический выключатель остаточного тока без заземления?

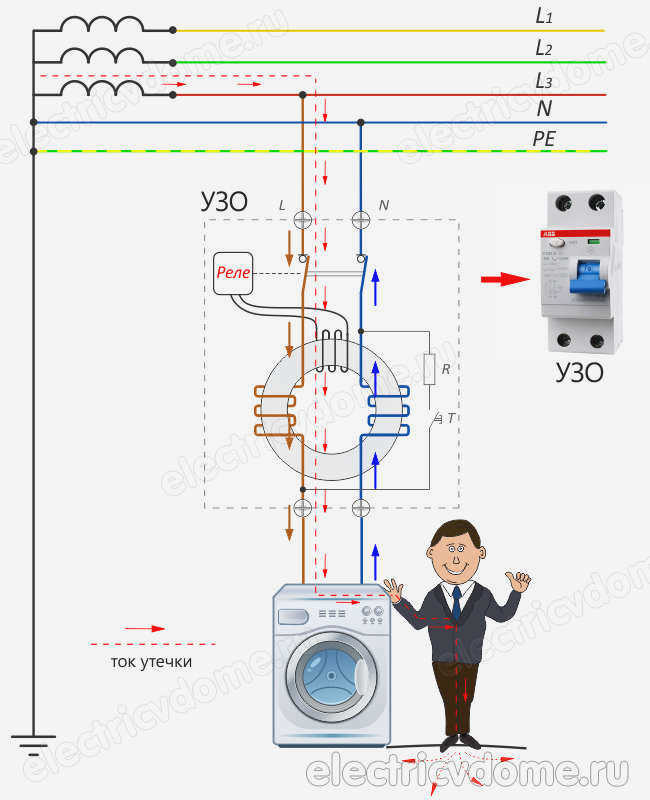

Принцип работы автоматического выключателя утечки на землю основан на первом законе Кирхгофа, который гласит, что ток, протекающий по нейтральному и фазному проводникам, одинаков для обоих проводников. Защита срабатывает при возникновении тока утечки и нарушения равновесия в следующих случаях:
- нарушение изоляции между заземленным корпусом и токоведущими частями;
- когда человек прикасается к этим частям или к корпусу под напряжением из-за нарушения изоляции.
Заземление обеспечивает немедленное отключение электропитания при повреждении изоляции и подаче напряжения на корпус. Это ситуация короткого замыкания, при которой в дополнение к УЗО срабатывает автоматический выключатель.
При отсутствии заземления защита срабатывает только при воздействии электрического тока на человека. Поэтому установка устройства дифференциальной защиты повысит безопасность жильцов дома и особенно необходима в данной ситуации.
| Информация! Согласно разделу 7.1.72 ПУЭ, если автоматический выключатель не обеспечивает отключение в случае повреждения изоляции, установка УЗО или УЗОТ является обязательной. |
Установка автоматического выключателя УЗО до или после автоматического выключателя
Существует два варианта расположения автоматических выключателей УЗО и РКСБ – автоматический выключатель устанавливается первым, а разъединитель подключается после него, и наоборот, автоматический выключатель УЗО устанавливается первым, а разъединитель – вторым. С точки зрения защиты от поражения электрическим током это не имеет значения, но питание автоматического выключателя остаточного тока имеет ряд недостатков:
- Для замены автоматического выключателя остаточного тока необходимо отключить всю линию;
- Короткое замыкание в автоматическом выключателе остаточного тока вызывает срабатывание вышестоящего устройства (вводного устройства), которое имеет больший ток срабатывания и отключает электроснабжение нескольких линий или всего дома (квартиры).

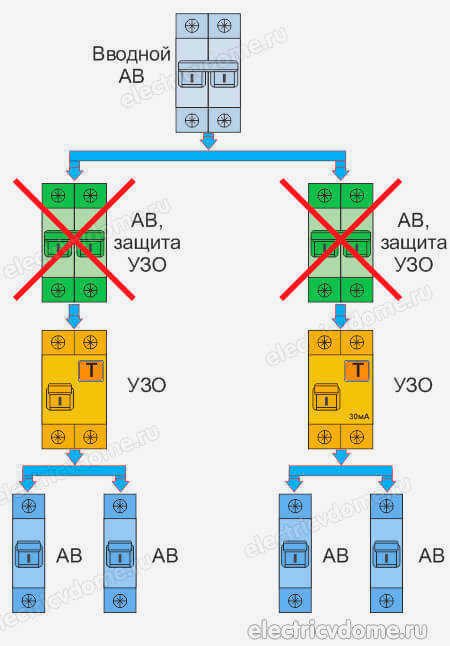

Единственная ситуация, когда автоматические выключатели устанавливаются после дифференциальной защиты – это когда УЗО подключается к группе автоматических выключателей, расположенных в начале разных линий, но в этом случае СВ с соответствующей уставкой должен находиться выше блока.
Схемы для 3-фазных сетей
В домах, промышленных помещениях и других зданиях можно встретить другой тип электроснабжения.
Например, 3-фазное сетевое подключение редко встречается в квартирах, но не редкость в отдельно стоящих домах. В этом случае используется другая схема подключения защитного устройства.

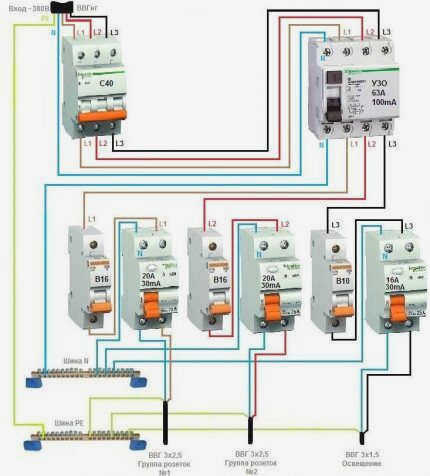

Вариант № 1 – общее УЗО для 3-фазной сети + групповое УЗО.
Для сети 380 В недостаточно 2-полюсного устройства, необходим 4-полюсный аналог: необходимо подключить 1 нейтральный и 3 фазных провода.
Схема усложняется установкой на каждую линию отдельного устройства УЗО. Это не является обязательным, но рекомендуется для обеспечения резервной защиты от дополнительных токов утечки.
Тип проводника имеет большое значение. Для 1-фазной системы подходит стандартный кабель ВВГ, а для 3-фазных систем рекомендуется более огнестойкий кабель ВВГнг. О выборе правильного типа кабеля мы писали в другой нашей статье.

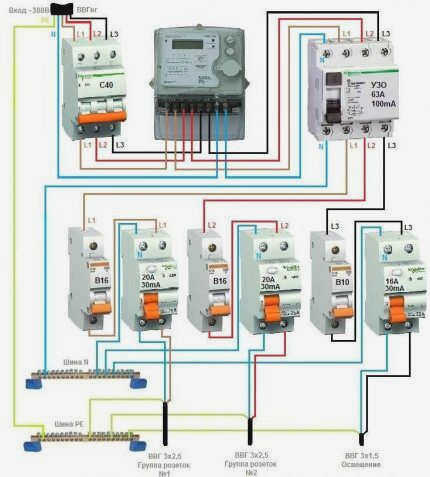

Вариант №2 – общее УЗО для 3-фазной сети + счетчик.
Это решение точно такое же, как и предыдущее, но в цепь добавлен счетчик электроэнергии. Также включены групповые автоматические выключатели остаточного тока для обслуживания отдельных линий.
Из всех представленных схем эта – самая сложная в буквальном смысле, т.е. требует установки большого электрического щита с множеством проводов и подключенных устройств.
Есть нюанс, который относится к каждой из представленных схем. Если в квартире или доме есть несколько цепей освещения и розеток, несколько мощных электроприборов, требующих отдельных электрических линий, то имеет смысл установить двойную защиту с общим устройством остаточного тока (УЗО).
Инструкция по установке УЗО
Первый шаг – выбор места установки устройства. Используются два варианта: панель или шкаф. Первый напоминает металлический ящик без крышки, закрепленный на высоте, удобной для обслуживания.
Шкаф оснащен дверцей, которую можно закрыть на замок. Некоторые типы шкафов имеют отверстия, позволяющие считывать показания счетчика, не открывая дверцу, при этом устройства могут быть отключены.
Устройства защиты устанавливаются на DIN-рейки, расположенные горизонтально. Модульная конструкция автоматических выключателей, устройств защитного отключения (УЗО) и автоматических выключателей позволяет устанавливать несколько устройств на одной DIN-рейке.

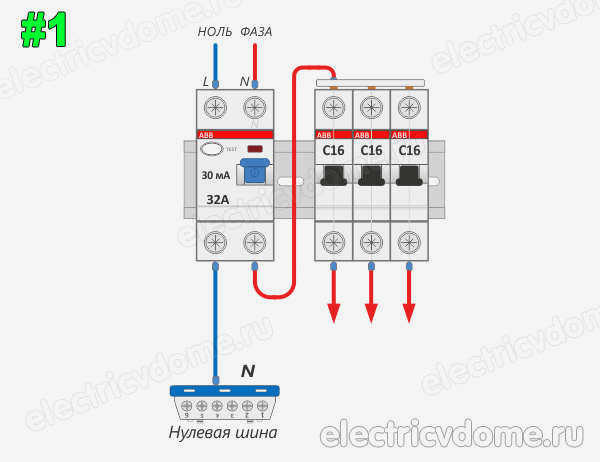

Всегда подключайте нулевой провод к левым входным и выходным клеммам, а фазный провод – к правой клемме. Один вариант:
- Входная клемма N (вверху слева) – От автоматического контроллера газовой горелки;
- Выход N (внизу слева) – К отдельной нейтральной шине;
- Входная клемма L (вверху справа) – От автоматического выключателя;
- Выход L (внизу справа) – к групповым автоматическим выключателям.
К моменту установки устройства защиты автоматические выключатели могут быть уже установлены в распределительном устройстве. Может потребоваться перестановка устройств в определенном порядке, чтобы сохранить аккуратное расположение устройств и проводки.

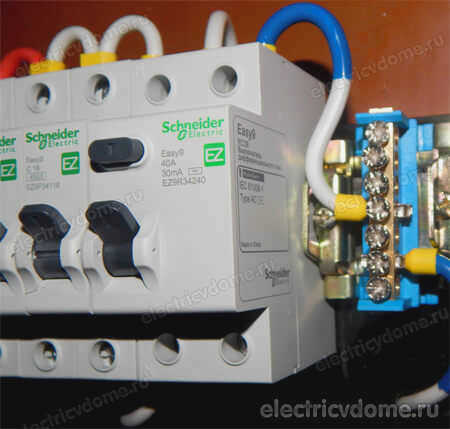

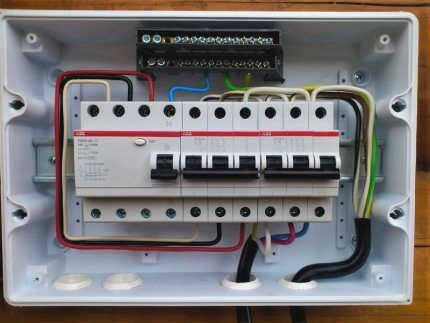

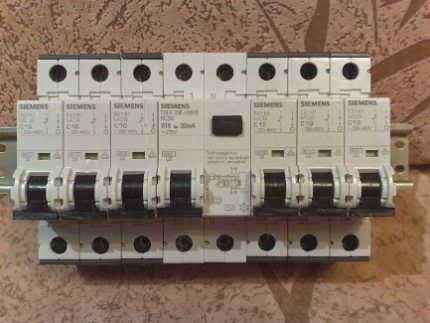

Вот пример установки автоматического выключателя остаточного тока в электрическом шкафу со счетчиком, сетевым выключателем и несколькими выключателями для отдельных цепей, таких как освещение, розетки и т.д.
Фотогалерея
Фото из
Размеры панели (ШУЭ, ШУЭ, ШР) зависят от количества приборов, размещенных внутри. Лучше выбрать изделие с небольшим запасом для установки новых автоматических выключателей и устройств остаточного тока.
Бытовой счетчик электроэнергии, затем автоматический выключатель и 5 групповых автоматических выключателей устанавливаются в один ряд на DIN-рейку, слева направо.
Схема подключения группы автоматических выключателей
Мои коллеги-профессионалы часто задают мне вопрос, на который мне скучно отвечать, поэтому я решил написать об этом в своем блоге. Вопрос более или менее "если я использую один предохранитель для нескольких автоматических выключателей, каков должен быть номинальный ток предохранителя? Какова схема подключения группы блоков предохранителей? Сколько блоков предохранителей можно подключить к одному блоку предохранителей??". В общем, это вопросы о правильном подключении блока предохранителей, поэтому давайте рассмотрим их подробнее.
Всем известно, что автоматический выключатель остаточного тока не имеет собственной защиты от перегрузки и короткого замыкания. Автоматический выключатель должен работать в паре с автоматическим выключателем остаточного тока. Этот дуэт работает следующим образом: если в линии есть утечка тока, то сработает УЗО; если в линии есть сверхток, то сработает автоматический выключатель.
Насколько большим или маленьким должен быть автоматический выключатель?
Номинальный ток (16A, 25A, 40A, 63A) указан на каждом предохранителе. Это ток, который может протекать через УЗО в течение длительного времени, не вызывая повреждений.
Если фактический ток, протекающий через УЗО, превысит номинальное значение, оно будет повреждено (перегрев контактов, оплавление корпуса, повреждение внутренних деталей). Поэтому УЗО всегда должно быть защищено с помощью автоматического выключателя с подходящими параметрами.. номинальный ток автоматического выключателя ДОЛЖЕН быть меньше или равен номинальному току УЗО. Только в этом случае будет обеспечена защита.
Не имеет значения, где он расположен Автоматический выключатель должен быть расположен до или после УЗО.. Самое главное – это его наличие. Не имеет значения, сколько автоматических выключателей подключено, один или несколько. Чтобы понять вышесказанное, давайте рассмотрим несколько вариантов схем подключения группы автоматических выключателей.

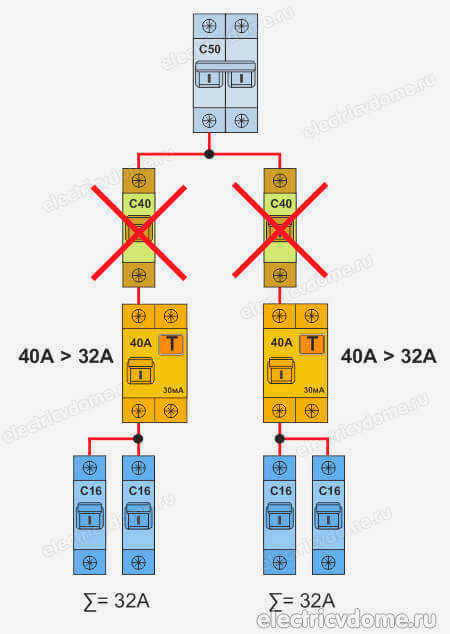

Пример 1: Нужен ли мне отдельный автоматический выключатель для УЗО?
В этом примере я хотел бы показать, когда для УЗО необходим отдельный автоматический выключатель.
Например, имеется автоматический выключатель на 50А, два УЗО на 40А, две пары ответвительных автоматических выключателей по 16А каждый. Получается, что при максимальной нагрузке на линию через каждое УЗО будет протекать 32А.
Нужна ли защита автоматического выключателя УЗО? В данном случае нет, так как его нагрузочная способность позволяет ему выдерживать такую нагрузку в течение длительного времени. Из этого можно сделать вывод:
| Если суммарный номинальный ток автоматических выключателей, подключенных к УЗО, не превышает его номинал, то нет необходимости защищать УЗО дополнительным автоматическим выключателем. |
Пример 2: Не подключайте к УЗО больше автоматических выключателей, чем его номинальное значение
Цепь состоит из автоматического выключателя на 40 А. Тогда есть два автоматических выключателя УЗО на 25 A и 40 A. К каждому автоматическому выключателю УЗО подключена своя группа автоматических выключателей. Два автоматических выключателя на 6 А и 16 А подключены к первому автоматическому выключателю. В другом есть три автоматических выключателя на 16 А и один автоматический выключатель на 10 А. Что можно сказать об этой схеме?
