Сопротивление нагревается и, если мощность выбрана неправильно, может даже вызвать пожар.
6 способов решения проблемы мигания светодиодных и энергосберегающих лампочек
Самый распространенный вопрос, с которым вы можете столкнуться, почему мигает светодиодная лампочка, возникает после ремонта или замены традиционных лампочек на энергосберегающие. Существует 6 различных способов решения этой проблемы. Но чтобы выяснить причину такого странного поведения лампы, необходимо начать копаться в теории.

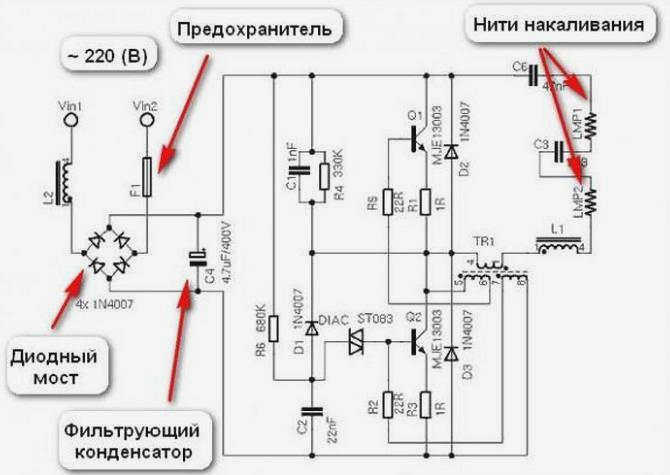

Вот типичная схема энергосберегающей лампы.
Она представляет собой диодный мост, принимающий напряжение 220 вольт. В результате получается постоянное напряжение с некоторыми пульсациями. Чтобы компенсировать эти пульсации, используется конденсатор С4. Именно этот конденсатор и является виновником.
Подсветка выключателя света
Самой главной причиной мерцания выключенных светодиодных и энергосберегающих ламп является подсветка выключателя. Когда выключатель выключен, небольшой ток продолжает протекать через цепь освещения, заряжая конденсатор фильтра. После зарядки конденсатор пытается запустить цепь лампы, но "мощности" не хватает, и он немедленно разряжается, а лампа кратковременно мигает. Это повторяется снова и снова.
Существует 6 основных распространенных методов избавления от мерцания энергосберегающих ламп при их выключении:
- шунтирование резистором
- шунтирование конденсатором
- Подключение подсветки отдельным проводом
- использование порогового выключателя
- Удаление подсветки внутри выключателя
- Параллельное подключение светодиодной лампы
Принцип органического освещения

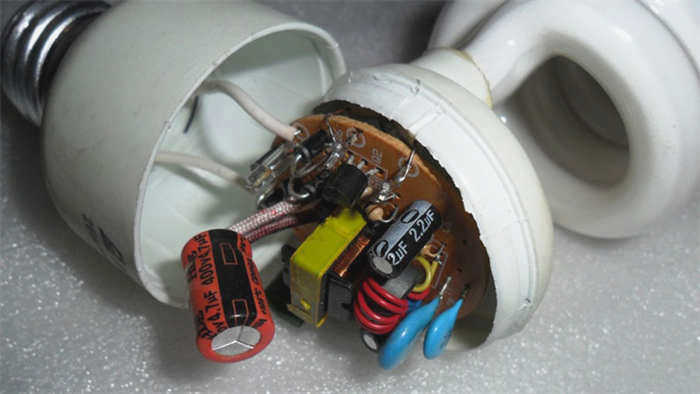

Компактные люминесцентные лампы CFL не могут быть подключены напрямую к сети 220 В, поэтому они оснащены электронным пускорегулирующим аппаратом. Принцип работы этой схемы заключается в следующем:
Напряжение сети 220 В через предохранитель подается на диодный мост, после чего выпрямляется с пульсацией 100 Гц.
Далее в цепи находится электролитический конденсатор, сглаживающий пульсации. Его емкость может меняться в зависимости от мощности и должна составлять около 1 мкФ на ватт мощности лампы. Затем напряжение подается на двухтранзисторную схему автогенератора, которая включает в себя:
- Диод DB3 с напряжением включения около 30 В.
- Трансформатор с тремя обмотками (первичная обмотка с наибольшим числом витков и две базовые обмотки с несколькими витками каждая). Он намотан на ферритовом кольце с внутренним диаметром около 3-5 мм.
- Два транзистора типа MJE13001-13003.
Эта схема работает на частоте в несколько десятков килогерц.
Выходная часть представляет собой пару конденсаторов и силовой дроссель, обычно намотанный на W-образном ферритовом сердечнике.
Выходные цепи подключаются к катушке лампы.
Сама лампочка представляет собой стеклянную трубку. Она заполнена парами ртути и покрыта изнутри люминофором.
к содержанию ↑
Список возможных причин
Схема питания энергосберегающей лампочки довольно сложная, поэтому и возникает мерцание. Однако устранить эту проблему очень просто. Однако сначала я предлагаю разобраться в причинах.
Подсветка выключателя

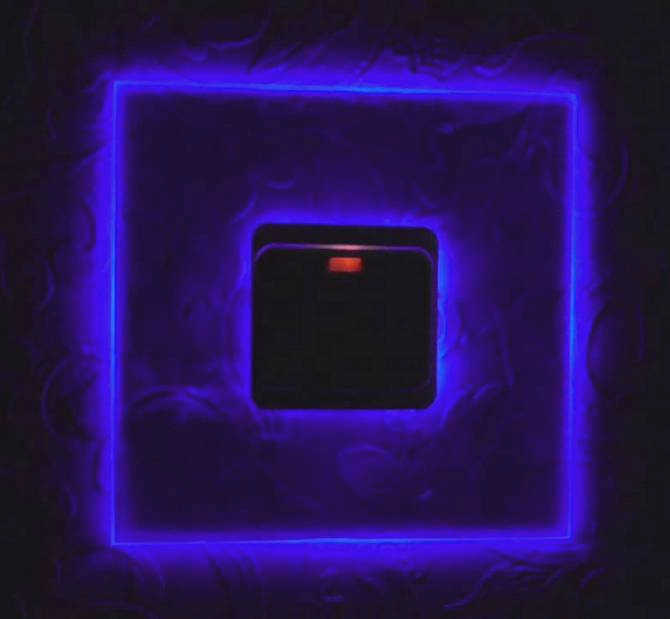

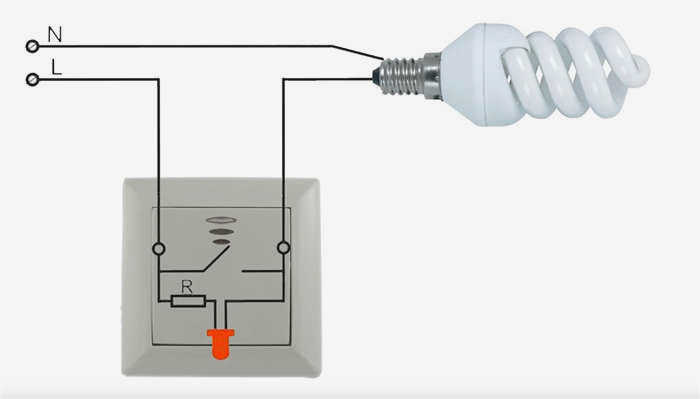

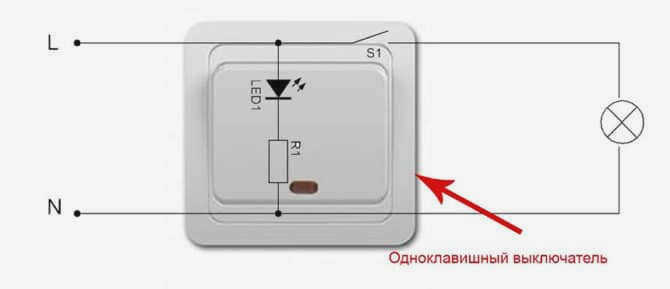

Некоторые выключатели оснащены подсветкой, обычно неоновой или светодиодной. Она предназначена для облегчения поиска выключателя в темноте и горит только при выключенном свете. Когда использовалась лампа накаливания, через провод фаза – индикатор – светильник – нейтраль протекал небольшой ток. Этот ток никак не влиял на светильник, никто не задавался этим вопросом. Когда начали использовать энергосберегающие источники света, возникла проблема мерцания.
Ток проходит через индикатор на вход электронного балласта, заряжает сглаживающий конденсатор через диодный мост, когда напряжение на его катушках достигает нужного значения, схема включается и лампочка начинает светиться, этот период очень короткий и видна только вспышка.
Аналогичная ситуация происходит и со светодиодными приборами.
Проблемы с электропроводкой
Состояние электропроводки также влияет на мерцание энергосберегающих лампочек. Старая проводка может иметь плохую изоляцию, из-за чего между проводами и выключателем протекают небольшие токи. Это приводит к тому, что ток проходит "мимо" выключателя. После этого происходит описанный выше процесс зарядки конденсаторов и мигания лампочек. Это называется утечкой тока. Кроме того, на протекание избыточных токов может влиять влажность стен; через влажные стены фаза течет через лампу к нулю или земле. Третьей причиной может быть длина кабеля, которая вызывает паразитную емкость. Конденсатор – это две проводящие катушки, разделенные диэлектриком, в данном случае в качестве диэлектрика выступает изоляция. При переменном напряжении, в отличие от постоянного, ток через емкость течет непрерывно.
6 простых способов устранить мигание выключенной светодиодной лампы
Метод №1 – Шунтирование светодиодной лампы с помощью резистора

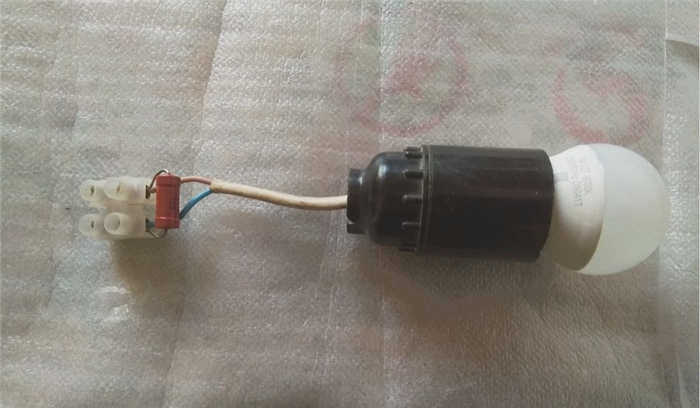

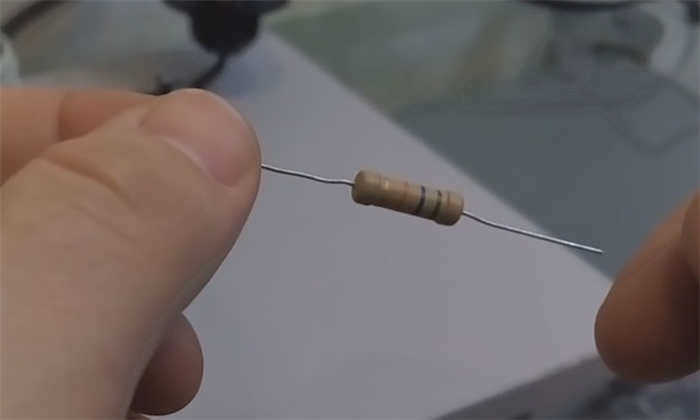

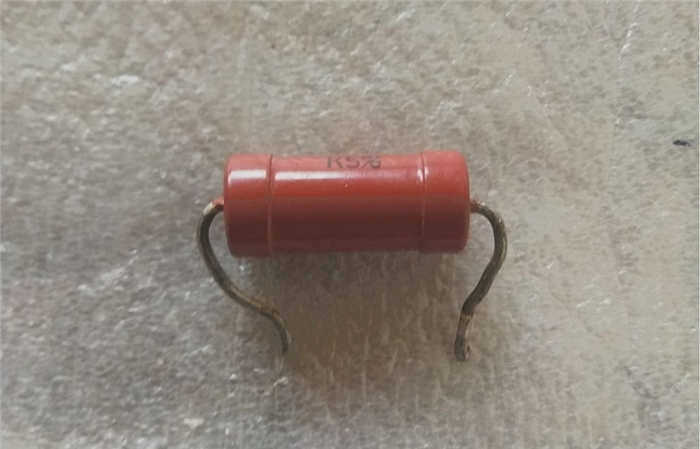

Один из способов предотвратить мерцание светодиодной лампы – зашунтировать ее резистором. Для этого нам понадобится резистор с сопротивлением 1 мОм и мощностью от 0,5 до двух ватт.

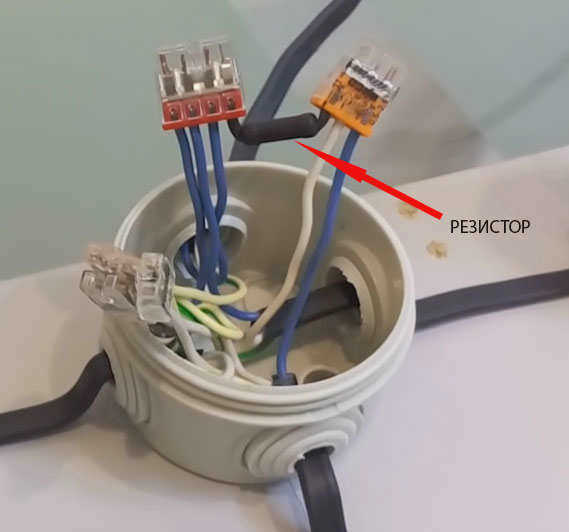

Резистор можно разместить в распределительной коробке, если она легкодоступна, или непосредственно на клемме перед лампой, между фазным и нулевым проводами.
Совет: Изолируйте резистор термоусадочной пленкой, чтобы избежать случайного поражения электрическим током.
Однако у этого метода есть существенный недостаток – резистор будет нагреваться и перегорать, если он выбран неправильно.
Метод 2 – шунтирование светодиодной лампы конденсатором
Метод шунтирования светодиодной лампы конденсатором лучше, хотя бы потому, что он не нагревается и более безопасен.
Конденсатор следует размещать в тех же местах, что и резистор в описанном выше методе.

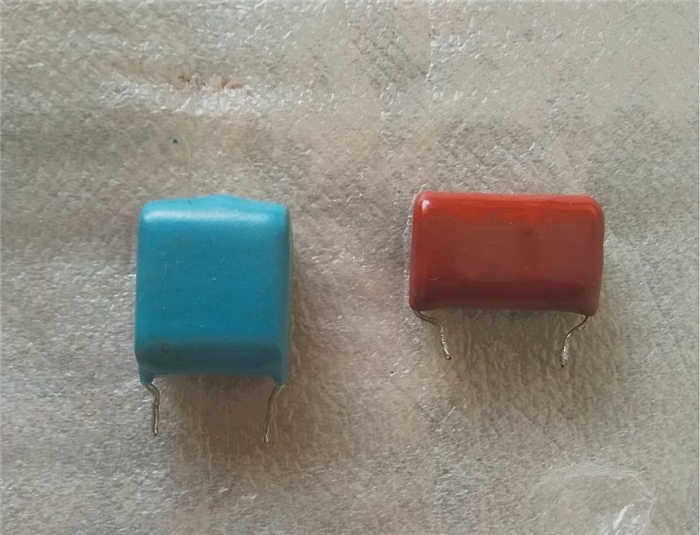

Конденсатор для шунтирования энергосберегающей лампы должен иметь емкость от 0,01 до 1 мкФ (чем мощнее лампа, тем большая емкость конденсатора необходима) и напряжение 630 вольт.
Практика показывает, что в большинстве случаев достаточно конденсатора емкостью 0,1 мкФ, более мощные конденсаторы нужны только для светодиодных прожекторов.
Светодиодная лампа мигает обычным выключателем без подсветки
Бывает, что обычный выключатель выключен, но лампочка продолжает мигать – это может быть связано с тем, что провод, подключенный к лампочке, находится в разрыве с другими проводами под напряжением.
Провод к лампочке действует как антенна, улавливая индукцию магнитного поля от других проводов под напряжением, что создает потенциал, который может зарядить сглаживающий конденсатор внутри лампочки, и она начинает мигать.
Что делать в этом случае? Используйте один из методов шунтирования, описанных выше.
Устранение неполадок
Исходя из вышесказанного, наша цель – убедиться, что через лампы не течет ток, когда выключатель разомкнут. Давайте посмотрим, как решить эту проблему.

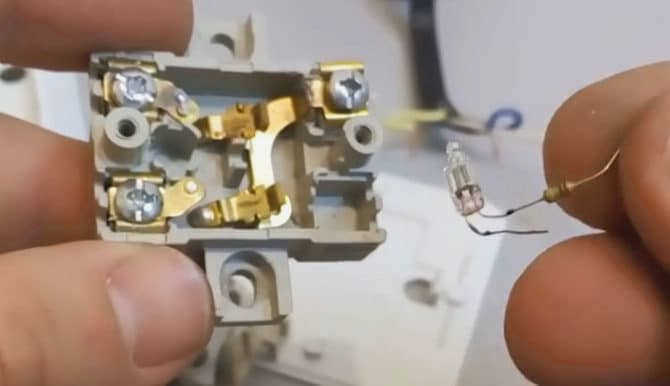

Удаление подсветки из выключателя
Если проблема вызвана подсветкой, самый простой вариант – удалить ее. Для этого снимите выключатель, предварительно обесточив соответствующую линию или всю квартиру. Прежде чем прикасаться руками к клеммам выключателя или другим рабочим частям, лучше всего дополнительно проверить напряжение с помощью индикаторной отвертки. Во время работы напряжение должно отсутствовать.
Затем вытащите сам выключатель из стены и откусите провода, ведущие к подсветке, или снимите модуль подсветки (в зависимости от конструкции). Соберите все обратно и проверьте результат.
Отдельный нулевой провод
Более сложный вариант, если у вас есть внешняя проводка или вы делаете ремонт, вы можете проложить к выключателю дополнительный нейтральный провод. Это позволит вам подключить к светильнику отдельно нулевой и фазный провод, и лампочка не будет мерцать.
Установка дополнительного резистора (шунтирующего резистора)
Чтобы сохранить подсветку и не прокладывать новый кабель, добавьте резистор параллельно светодиодной лампе.
Установка дополнительного резистора в цепь поможет устранить мерцание. Вставляемый элемент представляет собой резистор мощностью 2 Вт и сопротивлением 50 кОм. При использовании этого метода нет необходимости снимать световой индикатор на выключателе. Резистор может быть установлен непосредственно в корпусе светильника или в распределительной коробке.
Указания по технике безопасности
Соблюдайте правила техники безопасности при выполнении любых операций, показанных здесь:
- Работы с проводкой должны проводиться только при отключенном напряжении.
- Используйте индикатор для определения фазы и нуля.
- Не прикасайтесь к проводам голыми руками; включайте только после проверки правильности подключения проводов.
- Используйте изолированные (диэлектрические) инструменты с пластмассовыми или резиновыми ручками.
Экспертная оценка
Алексей Бартош
Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.
Спросить эксперта
Если у вас нет хотя бы базовых навыков работы с электричеством, обратитесь за помощью к профессиональному электрику, который выполнит всю работу, чтобы убедиться, что проблема устранена.
