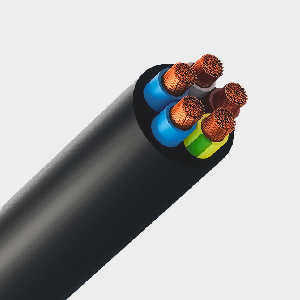

Рисунок 3: Внешний вид морозостойкого кабеля Skab®

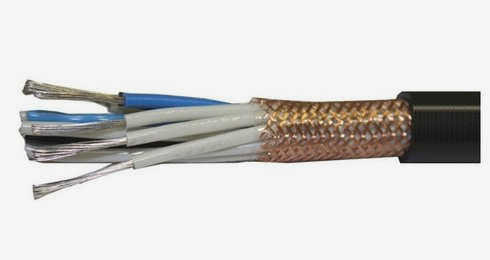

Морозостойкий кабель
Отрицательные температуры оказывают разрушающее воздействие на материалы. Поэтому морозостойкие кабели используются в регионах с холодным климатом. Они различаются по своему составу. В процессе производства одним из ингредиентов является специальный пластификатор. Благодаря этому кабельная продукция безопасна даже при температуре до -60 °C.
Морозостойкие кабели маркируются буквами "ХЛ". Если открыть ГОСТ 15150-69, то можно увидеть климатическое исполнение каждого изделия. Наличие буквы "ХЛ" в названии подтверждает, что кабельная продукция пригодна для использования в холодном климате. Важно отметить, что класс гибкости должен быть не менее 5. Это связано с тем, что изделию часто приходится выдерживать нагрузки на изгиб.
Изоляция в основном изготавливается из полиэтилена. Однако существуют и бумажно-масляные варианты. Проводники изготавливаются из алюминия или меди. Кабели не содержат галогенов. Они характеризуются низкой воспламеняемостью. Рассмотрим основные типы высоковольтных кабелей.
ВВГнг(А)-HL – это морозостойкий кабель. Он предназначен для наружного применения на открытом воздухе. Выдерживает низкие температуры окружающей среды до -60°C. Подходит для групповой прокладки линий. Подходит для прокладки в галереях, кабельных шкафах.
Подходит для подключения к стационарному оборудованию. Диапазон рабочих температур: от +40°C до -60°C. Изоляция жил и оболочка из морозостойкого ПВХ-пластиката. Защитный слой отсутствует. Однопроволочная жила соответствует ГОСТ 22483, изготовлена из алюминия или меди. Важно, что категория размещения КВВГ-ХЛ по ГОСТ 15150-69 – 1-4.
Этот кабель, как и два предыдущих, имеет изоляцию из ПВХ-пластиката. Однако, в отличие от них, он имеет броню. Она представляет собой две стальные ленты. Еще одной особенностью является наличие защитного кожуха. Он изготовлен из шланга вырезного типа на основе ПВХ-пластика. Он обладает пониженной воспламеняемостью.
Где использовать

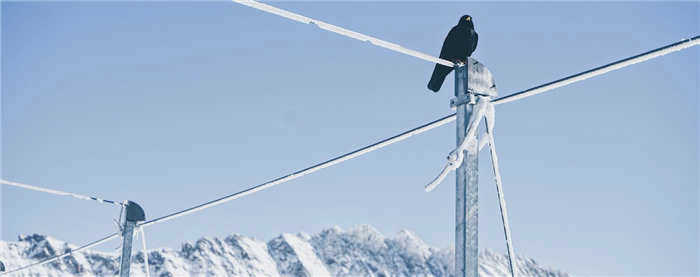

Устойчивость морозостойкой кабельной продукции к отрицательным температурам определяет регионы ее применения. В основном это районы с холодным климатом или резкими перепадами температур. Разновидности позволили использовать эту кабельную продукцию для:
- Взаимного монтажа механизмов, линий технологического типа;
- Подключения распределительного оборудования;
- Линий электропередач, работающих при переменном напряжении не более 35 кВ и частотой до 50 Гц;
- Гибкое или постоянное подключение измерительных приборов, строительного оборудования и техники, работающей на открытом воздухе.
Системы освещения, системы видеонаблюдения – везде, где широко используются морозостойкие кабели.
Маркировка морозостойких кабелей
Критерии отнесения кабельной продукции к различным климатическим группам регламентируются ГОСТ 15150-69. Этот стандарт определяет, что к холодному климату относится эксплуатация при температурах, среднегодовой минимум которых ниже -45 С.
В документации производителей кабельной продукции необходимо указывать, в каком макроклиматическом районе может эксплуатироваться кабель (УХЛ, ХЛ, М) и маркировать его соответствующим обозначением. Например, к названию морозостойкого кабеля добавляются буквы "ХЛ" или "Ф". Кроме того, в документах указывается, при каких нижних температурных пределах изделие не потеряет своей функциональности, а также условия его прокладки и категория размещения.
Классификация опасных зон
В зарубежной практике не принято маркировать морозостойкие кабели и провода подобным образом. Потребители должны запросить у продавца (производителя) информацию о морозостойкости, либо они могут сделать первоначальную оценку продукта на основе промежуточных показателей, таких как материал оболочки (полиэтилен, силикон, резина), а затем проверить температурные параметры в паспорте продукта. По названию марки нетрудно определить, из чего сделана изоляция, например:
- 2Y (YY) – полиэтилен;
- 2X (XX) – сшитый полиэтилен;
- NX – сшитый каучук;
- S(i) – силикон:
- PUR – полиуретан.
Название марки может содержать прямое указание на морозостойкость, например, слова "арктический, низкотемпературный, холодный".
Лучшие типы изоляции для морозостойких кабелей
Холодостойкость материала, который затем используется для изоляционного слоя или оболочки, проверяется производителями кабелей и крупными розничными продавцами кабелей как в лаборатории, так и на практике.
Нижний предел температуры для наиболее часто используемых материалов приведен ниже.
Рабочие условия, минимальная температура, °C
Безгалогенные композиты (резина)
Безгалогенные композиты (резина) Маслостойкие
Вибрация, однократный изгиб
Как видно из таблицы, ПВХ не является лучшим вариантом для низких температур. Несмотря на существование морозостойких версий полимера с пластификаторами, его "поведение" во время сильных морозов не всегда отвечает запросам потребителей – ПВХ образует волдыри, трещины, становится хрупким, крошится и приходит в негодность.
Полиэтилен, резина, полиуретан и силикон работают гораздо лучше и сохраняют свои основные свойства при низких температурах. По этой причине эти материалы используются в большинстве марок морозостойких воздуховодов, особенно в тех, которые имеют постоянные перегибы.
Литература
- Стратегия развития Арктической зоны Российской Федерации и обеспечения национальной безопасности на период до 2020 года. (government.ru).
- Моргунова М.О., Цуневский А.Ю.. Энергия Арктики – М.: ИЦ "Энергия", 2012 г. – 84 с.
- Горбошко Е.А., Тимохова А.И. Выбор конкурентной стратегии поставок кабельно-проводниковой продукции для развития судостроительной промышленности России до 2015 г. // Международная научно-практическая конференция "Повышение качества в формировании инновационной экономики". 26-27 сентября 2008г: Материалы конференции. Часть II. – Санкт-Петербург: Издательство ИМЦ "НВШ – СПб", 2008. С. 134-146.
- Glenair: Interconnect Solutions (www.glenair.com).
Лобанов А.В. (Ph.D.), V.A. Makarov (Ph.D.), V.O. Левчук (Ph.D.), В.В. Андреев (Ph.D.), Ю.А. Фурса, Р.Г. Кузнецов.
© 2018 ООО НПП "Спецкабель"
Обзор марок морозостойкого гибкого кабеля.

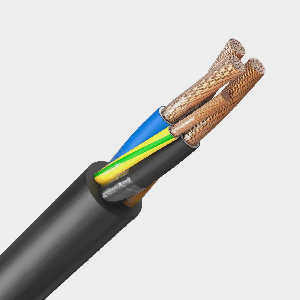

Кабель КГ-ХЛ.
Морозостойкая версия гибкого кабеля KG-XL используется для подключения передвижных установок и электрооборудования к электрическим сетям с переменным напряжением 0,66 кВ (0,4 кГц) и постоянным напряжением 1 кВ. Внешняя изоляция и оболочка КГ-ХЛ состоит из резины (RTI-1XL и RSTM-2XL), а на жилы и изоляцию дополнительно нанесена пленка PET-E.
Технические параметры кабеля КГ-ХЛ: 5 класс гибкости; минимальный радиус изгиба 8 дней; минимально допустимая температура прокладки кабеля без обогрева – минус 40С.

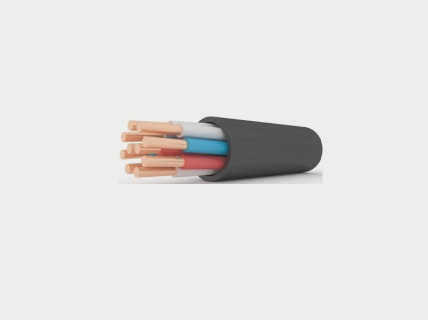

Кабель КГТП-ХЛ.
КГТП-ХЛ – гибкий медный кабель для присоединения машин и передвижного оборудования к электрическим сетям переменного и постоянного тока напряжением 0,66/1 кВ. Морозостойкий кабель КГТП-ХЛ имеет изоляцию и внешнюю оболочку из термопластичной резины АБС. Повышенная гибкость многожильного кабеля КГТП-ХЛ обеспечивается однонаправленной скруткой медных жил симметричного сечения.
Технические параметры кабеля КГТП-ХЛ: класс гибкости 5; минимальный радиус изгиба 8Dn; рабочая температура – от +50С до -60С.
