Если сравнивать более широкий круг производителей, то все равно получается, что алюминиевые радиаторы занимают первое место по теплоотдаче и другим характеристикам. Биметаллические радиаторы дороже, что не всегда оправдано, так как они лучше только в плане рабочего давления. Стальные радиаторы – это скорее бюджетный вариант, а чугунные, наоборот, для ценителей. Если не брать в расчет советскую чугунную "гармошку" МС140, то ретро-радиаторы – самые дорогие из всех существующих.
Теплоотдача радиатора
Установка новых радиаторов отопления – это всегда проблема выбора, и большинство домовладельцев имеют лишь приблизительное представление о том или ином типе радиаторов. На этом основании трудно сделать выбор, хотя многие действуют по принципу "возьму любой самый дешевый". При этом легко совершить ошибку, которая, наоборот, сделает весь проект более дорогим. В этой статье мы сравним теплоотдачу радиаторов, чтобы помочь вам принять правильное решение.
Сравнение различных типов радиаторов
Теплоотдача – одна из основных характеристик, но есть и другие, не менее важные. Выбирать радиатор только на основании теплоотдачи – не самое правильное решение. Необходимо понимать, при каких условиях радиатор обеспечивает эту теплоотдачу и как долго он прослужит в домашней системе отопления. Поэтому лучше рассмотреть все основные технические параметры секционных радиаторов, а именно
- алюминий;
- биметаллические;
- чугунные.
Давайте сравним радиаторы по следующим основным параметрам, которые играют важную роль при их выборе:
- теплоотдача;
- допустимое рабочее давление;
- зажимное давление (испытательное);
- мощность;
- вес.
Внимание. Мы не учитываем максимальную степень нагрева теплоносителя, так как по этому параметру все типы батарей имеют достаточно высокую степень нагрева, чтобы быть пригодными для использования в жилых домах.
Значения рабочего и испытательного давления важны при выборе смесителей для различных отопительных сетей. Если в бунгало или отдельно стоящих домах давление жидкости редко превышает 3 бар, то в системах централизованного отопления оно может составлять от 6 до 15 бар, в зависимости от этажности здания. Давление может составлять от 6 до 15 бар в зависимости от количества этажей в здании. По этим причинам не каждый нагреватель рекомендуется для подключения к таким сетям, и лучше сравнить теплоотдачу с характеристиками, указывающими на прочность изделия.
Мощность и вес нагревательных элементов играют важную роль в частном домостроении. Знание мощности радиатора поможет рассчитать общее количество воды в системе и оценить расход тепловой энергии на ее нагрев. Вес прибора важен при определении способа его крепления, например, к внешней стене из пористого материала (газобетона) или каркасной технологии.
Радиаторы 500 мм – стандартные радиаторы

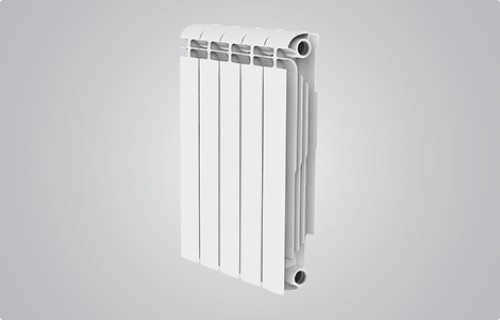

Стандартные модели из алюминия и биметалла с межосевым расстоянием 500 мм подходят для большинства помещений. Они могут иметь от 1 до 14 секционных элементов. Чем больше их количество, тем мощнее отопительный прибор.
Мощность также зависит от марки, и разница существенна. Давайте сравним мощность одной 500-миллиметровой секции разных марок.
Страна происхождения
Мощность, Вт

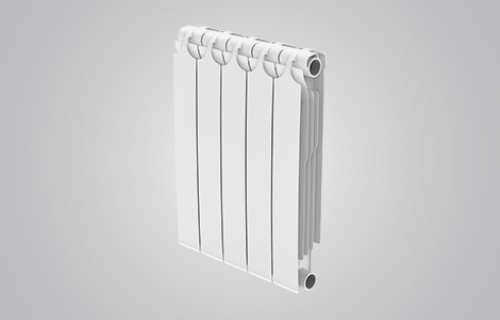

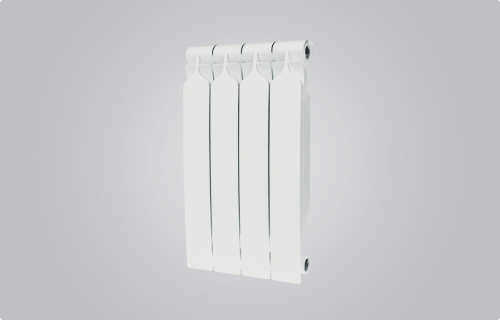

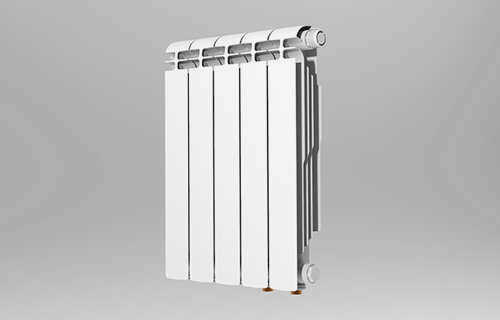

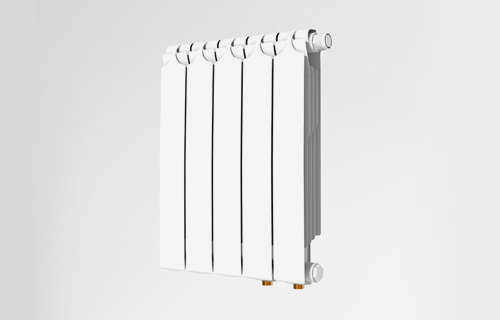

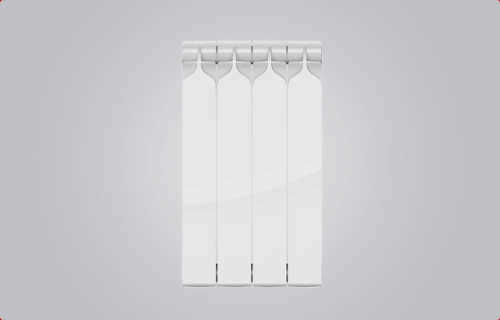

Ознакомьтесь с обогревателями
Предлагаемая розничная цена за секцию
от 4400 руб.
Отправить запрос
Предлагаемая розничная цена за 1 секцию
810 руб.
Отправить запрос
Предлагаемая розничная цена за секцию
970 рублей
Отправить запрос
Предлагаемая розничная цена за 1 секцию
от 4500 руб.
Отправить запрос
Предлагаемая розничная цена за 1 секцию
от 4785
Отправить запрос
Предлагаемая розничная цена за 1 секцию
от 4,845
Отправить запрос
Предлагаемая розничная цена за секцию
1065 РУБ.
Отправить запрос
Предлагаемая розничная цена за секцию
1045 РУБ.
Отправить запрос
Предлагаемая розничная цена за одну секцию
930 руб.
Отправить запрос

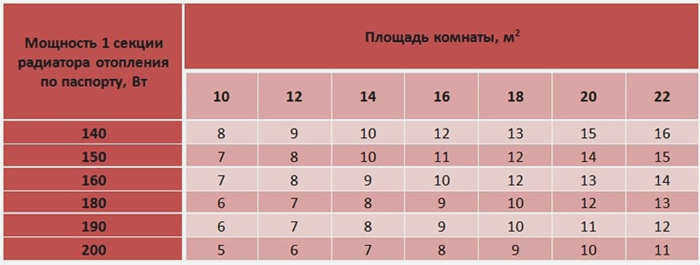

Как рассчитать при покупке, сколько секций вам нужно?
Используйте приведенную ниже формулу, чтобы выбрать нужный размер устройства:
Количество секций = площадь помещения х 100 / мощность.
Например, для полного обогрева помещения площадью 25 кв. м при мощности 180 Вт = 0,18 кВт вам потребуется:
25 х 100/180 = 13,8, т.е. 14-секционная модель.
Расчет нуждается в корректировке:
- 7% добавляется к результату при установке в нише и 4% под подоконником или полкой.
- Для установок за экраном добавляется 20% из-за низкой теплоотдачи.
- Для квартир с тройным остеклением это значение уменьшается на 15% и увеличивается на 20% при большом количестве окон.
Количество секций должно быть увеличено для угловых комнат, особенно с высокими потолками. Если есть сомнения, лучше взять агрегат с несколько большей мощностью и регулировать подачу теплоносителя. В холодную или ветреную зиму лишние киловатты придутся как нельзя кстати.
Сравнительные результаты

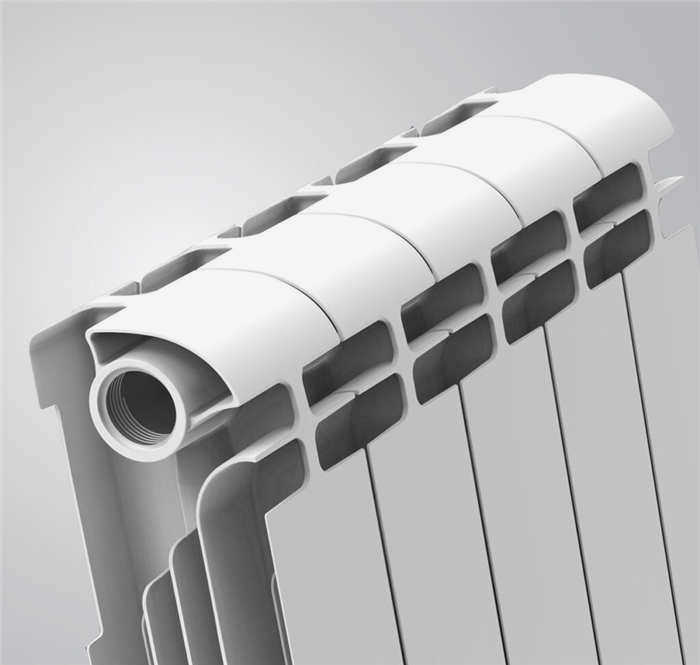

Как видно из таблицы, сравнивающей теплоотдачу радиаторов, наиболее эффективными по мощности являются биметаллические радиаторы. Напомним, что это ребристые алюминиевые корпуса с цельносварным каркасом из металлических трубок внутри, по которым течет теплоноситель. По всем параметрам этот тип радиаторов подходит для установки в системах отопления больших зданий, а также в частных коттеджах. Единственным недостатком является их высокая стоимость.
Теплоотдача алюминиевых радиаторов несколько ниже, хотя они легче и дешевле биметаллических. Что касается испытательного и рабочего давления, то алюминиевые радиаторы можно устанавливать в зданиях любой этажности, но при условии наличия индивидуальной котельной с блоком водоподготовки. Дело в том, что алюминиевый сплав подвержен электрохимической коррозии, вызванной низкокачественным теплоносителем, характерным для центральных сетей. Лучше устанавливать алюминиевые радиаторы в отдельных системах.

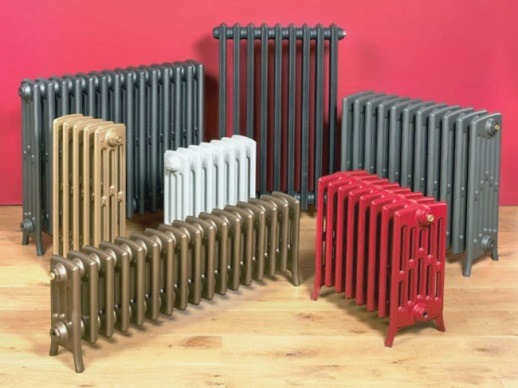

Чугунные радиаторы сильно отличаются от других радиаторов – их теплоотдача значительно ниже при большем весе и поперечном сечении. Казалось бы, в этом сравнении они неприменимы к современным системам отопления. Тем не менее, традиционные радиаторы-аккордеоны МС-140 по-прежнему пользуются большой популярностью, ведь их главными достоинствами являются долговечность и коррозионная стойкость. Действительно, серый чугун, используемый при производстве МС-140, может служить до 50 лет и более, а теплоноситель может быть любым.
Кроме того, обычный чугунный радиатор обладает высокой тепловой инерцией из-за своего веса и мощности. Это означает, что при выключенном котле радиатор долгое время остается теплым. Что касается рабочего давления, то чугунные радиаторы не могут похвастаться длительным сроком службы. Покупать их для магистралей с высоким давлением воды рискованно.
Расчет тепловой мощности
Для того чтобы организовать отопление помещения, необходимо знать мощность, необходимую для каждой комнаты, а затем рассчитать теплоотдачу радиатора. Тепловая мощность для обогрева помещения определяется довольно просто. В зависимости от местоположения тепловая мощность на м3 помещения принимается равной 35 Вт/м3 для южной стороны здания и 40 Вт/м3 для северной стороны. Фактический объем помещения умножается на это значение для получения требуемой мощности.
Примечание! Данный метод расчета необходимой мощности является приблизительным и служит только в качестве ориентира.
Для расчета алюминиевых или биметаллических радиаторов см. спецификации в документации производителя. Согласно действующим нормам, мощность 1 секции радиатора указана при DT = 70. Это означает, что 1 секция обеспечит указанный тепловой поток при температуре подачи 105 ºC и температуре обратки 70 ºC. Расчетная температура окружающей среды принимается равной 18 ºC.
Исходя из нашей таблицы, тепловая мощность одной секции биметаллического радиатора с межосевым расстоянием 500 мм составляет 204 Вт, но только при температуре подачи 105 ºC. В современных системах, особенно индивидуальных, температура не такая высокая, поэтому мощность будет ниже. Для определения фактического теплового потока необходимо сначала рассчитать DT для существующих условий по формуле:
DT = (tpod + tobr) / 2 – Где:
- tpod – температура воды в подающем трубопроводе;
- tobr – то же самое в обратном трубопроводе;
- tcn – температура внутри помещения.
Затем номинальная тепловая мощность радиатора умножается на поправочный коэффициент, который учитывается в зависимости от значения DT в таблице:
Специфика расчетов для нестандартных помещений
Если потолки в помещении слишком высокие или низкие, требуется несколько иной подход к расчету сечений. За основу можно взять 41 Вт тепловой мощности на квадратный метр.
При этом следует применять формулу A = B x 41 в которой:
А – необходимое количество секций;
В – объем помещения (длина х ширина х высота).
Например, объем помещения длиной 5 метров, шириной 4 метра и высотой 3 метра составляет 60 м3.
Оптимальная тепловая мощность рассчитывается путем умножения объема помещения на вышеупомянутые 41 Вт.
60 x 41 = 2460 Вт
Рассчитайте: 2460 : 191 = 12,8.
Если округлить в большую сторону, то получится 13 секций радиатора.
Зачем округлять? Дело в том, что иногда производители указывают в технической документации тепловыделение, которое несколько превышает реальные значения.
Самый точный способ расчета радиаторов
Ни один из вышеупомянутых способов не даст точного расчета, потому что они не учитывают многих факторов. Для правильного расчета используется формула с поправочными коэффициентами.
В=100 Вт/м2 х К1 х К2 х К3 х К4 х К5 х К6 х К7
В – это общее количество тепла, необходимое для обогрева помещения;
S – площадь помещения, для которого производится расчет.
K1, K2, K3 … – поправочные коэффициенты:
1. K1 – характеристики остекления. Если в помещении установлены обычные стеклопакеты, используйте значение 1,27. Для двойного и тройного остекления значения составляют 1,0 и 0,85 соответственно.
2. K2 – теплоизоляция стен. При плохой изоляции коэффициент равен 1,27. Если изоляция хорошая, умножьте на 1,0. Для отличной изоляции K равен 0,85.
3. K3 – площадь окон и пола в помещении. Если коэффициент равен 50%, возьмите K 1,2. Для 40% он равен 1,1, а для 30% 1,0. И так далее.
4. K4 – это средняя температура наружного воздуха в самый холодный период. Зимой температура опускается до -35 градусов? Используйте коэффициент 1,5. Если -25 = 1,3. Для значения до -20 = 1,1. С каждыми 5 градусами понижения вычитайте из коэффициента 0,2.
5. K5 – это количество наружных стен. Для одной зоны используйте K 1.1. Если две стены выходят наружу, увеличьте коэффициент на 0.1. Для трех стен увеличьте коэффициент еще на 0,1.
6. K6 – это состояние помещения над комнатой. Если над комнатой находится холодный чердак, коэффициент будет равен 1,0. Если это отапливаемый чердак, коэффициент равен 0,9. Если это квартира, коэффициент равен 0,8.
7. K7 – это высота помещения. Потолки высотой 2,5 м дают коэффициент 1,0. Для 3 м он будет равен 1,05. Тогда с каждыми 0,5 м увеличивайте К на 0,05.
Предположим, у нас следующие условия: 15 м2 комната с двумя окнами с двойным остеклением, умеренная теплоизоляция стен, площадь остекления 30%, средняя зимняя температура -25 градусов, две наружные стены, плоский верх и потолки высотой 2,5 м.
