Самодельные металлоискатели, или как сделать металлоискатель своими руками

Инструментальный поиск пользуется просто огромной популярностью. Ищут взрослые и дети, любители и профессионалы. Они ищут клады, монеты, потерянные вещи и зарытый металлолом. И лучшим инструментом для этого является металлоискатель.

Существует множество различных металлоискателей на любой "вкус и цвет". Однако для многих людей покупка фирменного металлоискателя просто не по карману. Но кто-то хочет собрать металлоискатель своими руками, а кто-то даже строит небольшой бизнес на их сборке.

Самодельные металлоискатели

В этом разделе нашего сайта о самодельных металлоискателяхбудут собраны: схемы лучших металлоискателейих описания, программы и другие данные для создания металлоискателя своими руками. Здесь не будет схем металлоискателей из СССР или схем на двух транзисторах. Такие металлоискатели годятся только для наглядной демонстрации принципов работы металлоискателя, но не для реального использования.

Все металлоискатели в этом разделе будут достаточно технологичными. Они будут обладать хорошими поисковыми характеристиками. Хорошо собранный домашний металлоискатель будет уступать своим заводским аналогам. В принципе, существуют различные схемы импульсные металлоискатели и схемы металлоискателей с дискриминацией металла.

Но для изготовления таких металлоискателей вам потребуется не только желание, но и некоторые навыки и умения. Мы постарались разделить схемы этих металлоискателей по уровню сложности.

Помимо основных данных, необходимых для сборки металлоискателя, здесь также будет информация о необходимом минимальном уровне знаний и оборудования, чтобы сделать металлоискатель самостоятельно.

Чтобы собрать металлоискатель своими руками, вам обязательно понадобится:

В этом списке вы найдете необходимые инструменты, материалы и оборудование для самостоятельной сборки всех без исключения металлоискателей. Для многих схем вам потребуется различное дополнительное оборудование и материалы, здесь приведены только основные для всех схем.

1. Паяльник, припой, олово и другие принадлежности для пайки.
2. Отвертки, плоскогубцы, кусачки и другие инструменты.
3. Материалы и навыки для изготовления печатной платы.
4. Минимальный опыт и знания в области электроники и электротехники.
5. Кроме того, простые руки будут очень полезны при сборке металлоискателя своими руками.

Конструкция металлоискателя

Металлоискатель является самым важным инструментом в ручном поиске металлов в хаотичной природной или искусственной среде.

С помощью этого прибора можно искать не только черные металлы, но и золото, серебро и другие драгоценные металлы.

Как работает каждый металлоискатель Каждый металлоискатель основан на электромагнитном воздействии..

Вот как работает типичная технология поиска металлов:

1. Устройство генерирует электромагнитное поле.
2. Металл объектспрятанный в чужой среде, воздействует на это поле, когда он попадает в сферу его влияния..
3. Устройство воспринимает влияние объекта на электромагнитное поле и сигнализирует об этом. И сигнализирует об этом..

На этом принципе работает большее количество моделей металлоискателей.

Технические отличия такого оборудования позволяют получить более полную информацию о факте нахождения металлического предмета, например:

• оценить вес находки;
• получить данные о форме, размере и конфигурации предмета;
• уточнить местоположение, включая глубину.

В Интернете можно найти много информации о металлоискателях различной сложности и конструкции. Вы также можете освежить в памяти теорию электромагнитного поля, которую изучали в школе.

Самые простые, примитивные металлоискатели (обычно самодельные конструкции для поиска золота, серебра и других металлов любителями) собираются из готовых устройств и изделий, работающих на основе электромагнитных эффектов.

Многие знакомы с примитивной, но достаточно эффективной схемой металлоискателя, в которой электромагнитное поле генерируется импульсным элементом обычного калькулятора.

Как сделать "пирата" самому?

Одна из самых популярных моделей металлоискателя, рассчитанная на собственную любительскую поделку – 'Пират'.

Название, включающее сокращенные сведения о приборе и сайт его изготовителей, остроумно отражает романтику поиска драгоценных металлов.

Вот основные преимущества этой модели:

• простота конструкции и сборки
• низкая стоимость деталей и материалов
• достаточные рабочие параметры;
• признанное удобство для начинающих.

Электронная схема этой модели не требует программирования. "Пират" создан на основе деталей, доступных каждому.Правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

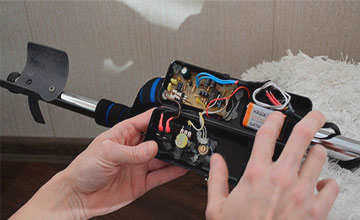

Конструктивная схема и компоновка металлоискателя "Пират" традиционна для данного типа устройств. Он состоит из штанги, на нижнем конце которой установлена катушкаа в верхней части электронного блока с батареей..

Размер электронного блока должен быть таким, чтобы катушку было удобно держать в руке.

Некоторые мастера предпочитают использовать для генерации звукового сигнала не динамик, а наушники. В этом случае кабель наушников отсоединяется от электронного блока.

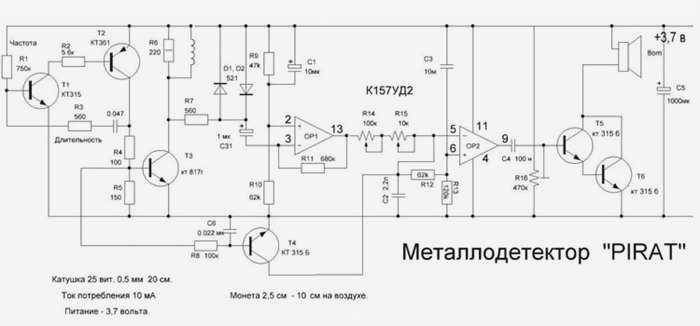

Технология устройства – импульсная. Это обеспечивает очень хорошую чувствительность для устройства такого класса. Ниже приведена схема электронной цепи на микросхемах.

Аналогичная схема может быть построена с использованием транзисторов вместо интегральных микросхем. Этот вариант может потребовать дополнительных настроек, которые могут быть выполнены только опытными радистами. По этой причине транзисторная схема используется реже.

Мостовая схема для металлоискателя

Мостовая схема для металлоискателя с использованием поисковой катушки, изменяющей свою индуктивность при приближении к металлическим предметам, показана на рис. 5. 5. На мост подается звуковой сигнал от низкочастотного генератора. С помощью потенциометра R1 мост балансируется на отсутствие аудиосигнала в телефонном капсюле.

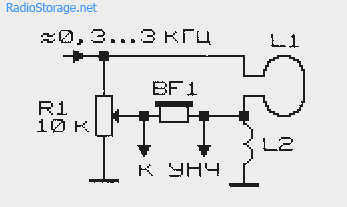

Рисунок 5: Мостовая схема металлоискателя.

К диагонали моста можно подключить низкочастотный усилитель, чтобы увеличить его чувствительность и амплитуду несимметричного сигнала. Индуктивность катушки L2 должна быть сопоставима с индуктивностью катушки L1.

Металлодетектор на основе приемника УВЧ

Металлоискатель, работающий совместно с супергетеродинным приемником, передающим в средневолновом диапазоне, может быть построен по схеме, показанной на рисунке 6 [Р 10/69-48]. В качестве поисковой катушки может быть использована структура, показанная на рисунке 2.

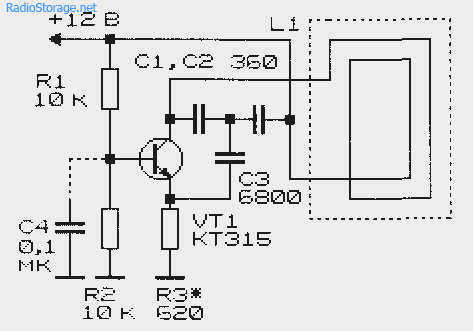

Рисунок 6: Металлоискатель, работающий совместно с супергетеродинным КВ радиоприемником.

Устройство представляет собой обычный высокочастотный генератор, работающий на частоте 465 кГц (промежуточная частота любого АМ радиоприемника). В качестве генератора можно использовать схемы, описанные в главе 12.

В исходном состоянии частота высокочастотного генератора, смешиваясь в близлежащем радиоприемнике с промежуточной частотой принимаемого приемником сигнала, приводит к появлению сигнала разностной частоты звукового диапазона. При изменении частоты генерации (при наличии металла в поле поисковой катушки) тон звукового сигнала изменяется пропорционально количеству (объему) металлического объекта, расстоянию до него и типу металла (одни металлы увеличивают частоту генерации, другие, наоборот, уменьшают ее).

Металлоискатели для поиска мелких предметов

Металлоискатели, предназначенные для поиска мелких металлических предметов в доме, могут быть собраны по схемам, приведенным на рисунках 13-15.

Эти металлоискатели также работают по принципу генераторной помехи: генератор, содержащий индуктивность поисковой катушки, работает в "критическом" режиме.

Режим работы генератора устанавливается с помощью регулируемых элементов (потенциометров) таким образом, что малейшее изменение условий его работы, например, изменение индуктивности поисковой катушки, нарушит колебания. Светодиодные индикаторы уровня (наличия) напряжения переменного тока используются для индикации наличия/отсутствия колебаний.

Индукционные катушки L1 и L2 в схеме на рис. 13 содержат 50 и 80 витков провода диаметром 0,7. 0,75 мм [Fs 8/75] соответственно. Катушки намотаны на ферритовый сердечник 600NH диаметром 10 мм и 100. 140 мм. Рабочая частота генератора составляет примерно 150 кГц.

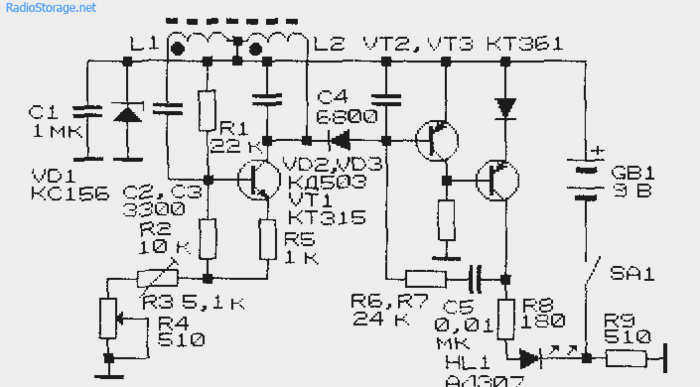

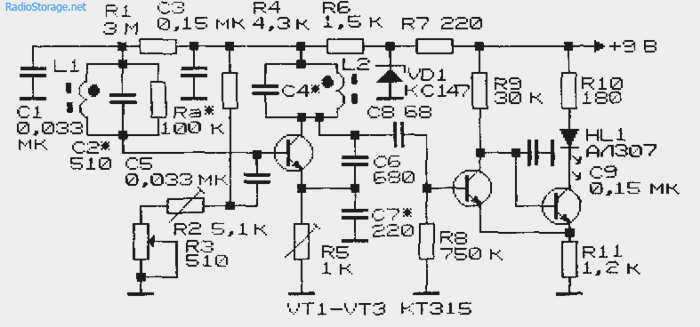

Рис. 13 Схема простого металлодетектора на трех транзисторах.

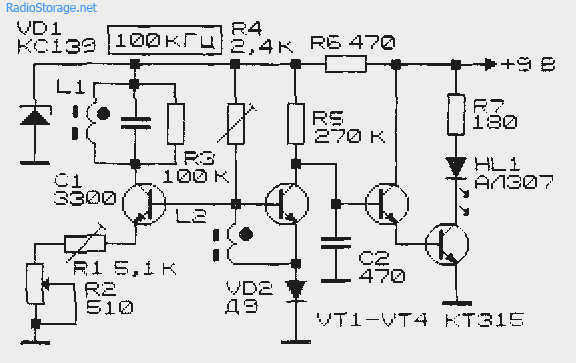

Рис. 14 Схема простого металлодетектора на четырех транзисторах со световой сигнализацией.

Индукционные катушки L1 и L2 другой схемы (рис. 14), выполненные по патенту ФРГ (№ 2027408, 1974), имеют соответственно 120 и 45 витков провода диаметром 0,3 мм [P 7/80-61]. Используется ферритовый сердечник 400NH или 600NH диаметром 8 мм и длиной 120 мм.

Бытовой металлодетектор

Бытовой металлодетектор (БИМ) (рис. 15), ранее выпускавшийся "Радиоприбором" (Москва), позволяет обнаруживать мелкие металлические предметы на расстоянии до 45 мм. Намоточные данные его индукционных катушек неизвестны, но при воспроизведении схемы можно ориентироваться на данные, приведенные для приборов аналогичного назначения (рис. 13 и 14).

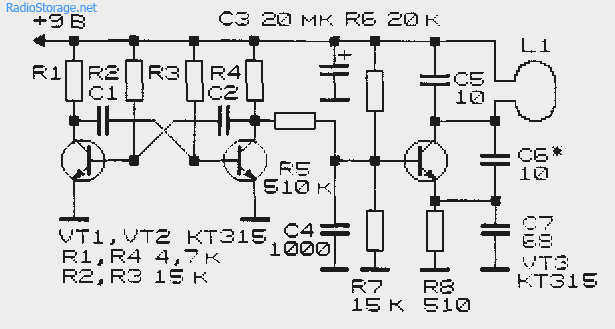

Рисунок 15: Схема самодельного металлоискателя.

Библиотека: М.А. Шустов, Практическая схемотехника (книга 1), 2003.
