Мы покупаем блок питания на 24 В, 9 А в хозяйственном магазине. Отвертки питаются от 12 или 18 вольт, поэтому задача состоит в том, чтобы снизить напряжение до необходимого уровня. Для выполнения задачи требуются минимальные знания в области радиотехники. Выходное напряжение поддерживается резистором R10 сопротивлением 2320 Ом. Его следует заменить на триммерный резистор сопротивлением 10 кОм. Как настроить источник питания, описано далее:
Как превратить аккумуляторную отвертку в аккумуляторный электроинструмент
Аккумуляторные отвертки вытеснили аккумуляторные электроинструменты из тех областей, которые еще несколько лет назад были немыслимы. Удобные, легкие, мобильные, но мощные и производительные дрели, циркулярные пилы, электропилы и, конечно, шуруповерты с развитием технологий и появлением новых аккумуляторов заняли свое место в ящике с инструментами домашнего DIYer'а и в промышленности. Но в некоторых случаях требуется обратная операция – преобразование оборудования, работающего от аккумуляторов, в бытовую сеть 220 В. Как сделать шуруповерт, работающий от сети, и что для этого нужно купить, рассмотрим ниже.
Основная причина переделки портативной аккумуляторной отвертки в сетевую заключается в том, что срок службы механической части электроинструмента гораздо больше срока службы аккумулятора. Когда аккумулятор (или батарейный блок) в конце концов выходит из строя, шуруповерт может работать еще долго, но по разным причинам его трудно отремонтировать или купить новые батареи. Например, такая модель больше не выпускается, и невозможно найти батареи с таким же корпусом – не существует стандартизированного стандарта установки для разных производителей. Батареи также могут потеряться, преждевременно выйти из строя из-за небрежного обращения и т.д.
Если батареи еще пригодны к использованию, но имеют низкую зарядную способность, работа превращается в мучение. А иногда, в стационарных условиях, удобнее подключить инструмент к источнику питания, чем тратить время на зарядку аккумулятора. Во всех этих случаях продлить жизнь шуруповерта можно, переведя его на питание от сети 220 В. Это можно сделать вручную.
Какой тип источника питания выбрать
Первый вопрос, который может возникнуть при переводе аккумуляторного инструмента на питание от сети, – какой источник питания использовать. Чтобы выбрать источник питания для аккумуляторного шуруповерта, вам понадобится следующая информация
- Напряжение питания (зависит от модели электроинструмента, в большинстве случаев от 12 до 18 В);
- ток холостого хода – 1…2 А;
- потребление тока в среднем режиме (сверление в легких материалах, откручивание шурупов, завинчивание в мягких материалах) – 3…6 А;
- потребление тока в максимальном режиме (сверление в твердых материалах, закручивание шурупов без ограничения крутящего момента до полной остановки вала) – до 12 А.
Источник питания также должен выдерживать кратковременный пусковой ток двигателя, в 2…5 раз превышающий ток холостого хода.
| DECO 12V DKCD12FU | 12 | Li-Ion | 28 |
| BOSCH GSR 120-LI | 12 | Li-Ion | 30 |
| Megamaster 144Li | 14,4 | Li-Ion | 20 |
| Edon AD-18C | 18 | Li-Ion | 28 |

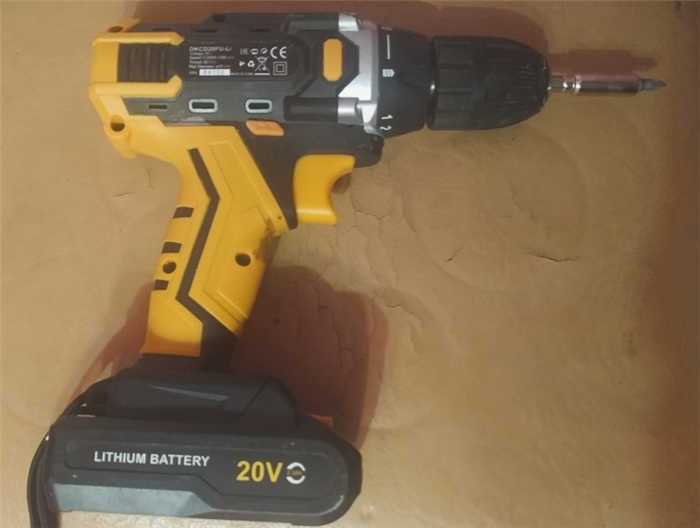

| DECO 20V DKCD20FU | 20 | Li-Ion | 42 |
Питание
Шуруповерт должен создавать высокий крутящий момент, поэтому ему требуется высокая мощность (даже с учетом относительно высокой мощности), но не обязательно максимальная требуемая мощность. Чтобы определить требуемую мощность, рассмотрите условия, в которых обычно используется электроинструмент. Если шуруповерт не используется при максимальной нагрузке, можно выбрать источник питания мощностью 60-70 Вт. Если же электроинструмент должен обеспечивать все, на что он рассчитан, может потребоваться источник питания мощностью 200 Вт и более.
Зачем преобразовывать аккумуляторную отвертку?
Зачем переоборудовать аккумуляторный шуруповерт и когда это необходимо?
Если вы читаете эту статью, то, вероятно, уже оценили удобство этого инструмента. Нет никаких дополнительных проводов, и его можно использовать в любое время, даже в самых труднодоступных местах, пока не разрядится аккумулятор. Это первый недостаток шуруповерта. Чем дешевле инструмент, тем быстрее разряжается его аккумулятор.
Это второй недостаток. И вы должны знать, что производитель экономит столько же, сколько и вы, и в этом нет ничего удивительного. Покупка нового аккумулятора по стоимости не сильно отличается от покупки шуруповерта, но выход из этой ситуации есть, и сейчас мы рассмотрим варианты перевода шуруповерта с аккумулятора на сетевое питание.
Внимание.
Перед переделкой шуруповерта убедитесь, что вы все делаете правильно, если на блоке питания написано 3.6V или 6V – скорее всего это не шуруповерт, а подача на него высокого напряжения просто сожжет его, хотя он, конечно, энергично крутится
Существует несколько способов превратить аккумуляторную отвертку в проводную:
- использование зарядного устройства для ноутбука;
- с помощью блока питания от компьютера;
- использование автомобильного аккумулятора;
- питание от галогенной лампы;
- использование китайской платы питания 24 В.
Как переделать аккумуляторную отвертку на питание от сети 220 вольт?
Способы переоборудования аккумуляторной отвертки для работы от сети различны по сложности и чаще всего требуют следующего Подключение аккумуляторной отвертки непосредственно к зарядному устройству. Подключение зарядного устройства для ноутбука не требует практически никаких знаний, для компьютерного блока питания необходим паяльник, а для перенастройки китайского блока питания специалист должен уметь работать с измерительными приборами.
Обратите внимание, что оригинальный блок питания шуруповерта обычно не предназначен для подключения шуруповерта напрямую, его мощность рассчитана только на зарядку аккумулятора. Если вы подключите шуруповерт напрямую к оригинальному зарядному устройству, то шуруповерт будет едва вращаться, потому что тока явно не хватит. На холостом ходу он потребляет около 2 А, но при питании 12 В, если вы попытаетесь остановить его, потребляемый ток увеличится с 7 А до 20 А, поэтому учитывайте это при выборе источника питания. Если вы не хотите потерять крутящий момент, вам следует выбрать подходящий источник питания.
Как подключить шуруповерт непосредственно к зарядному устройству ноутбука
Этот способ требует минимальных технических знаний. Если вам нужно превратить отвертку в сетевую, вам может помочь ненужное зарядное устройство для ноутбука, которое имеет схожие характеристики и легко найдется в любом доме. Первое, что нужно сделать, – проверить выходное напряжение зарядного устройства. Подойдут зарядные устройства на 12-19 В.

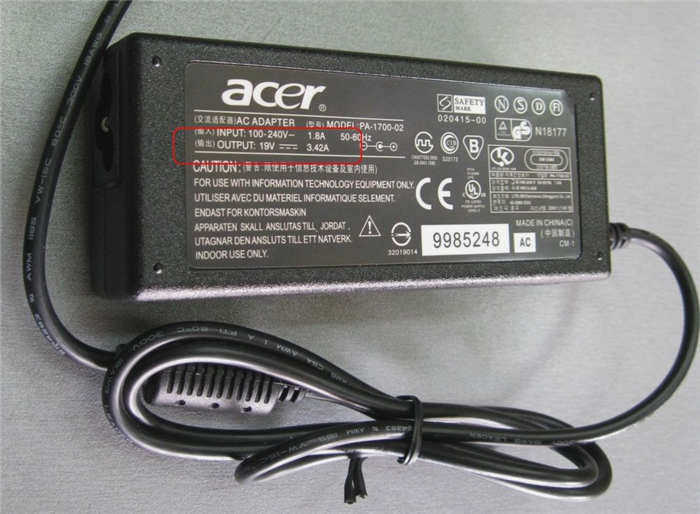

Важно проверить напряжение и ток зарядного устройства.

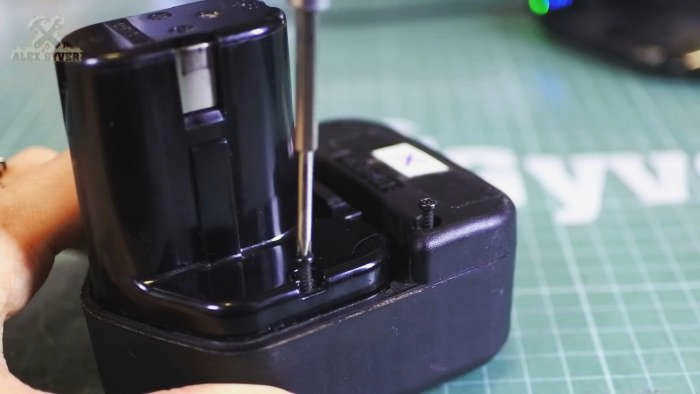

Вам потребуется доработать аккумуляторный блок, для этого его нужно разобрать и удалить все неисправные батареи.
- Снимите зарядное устройство с ноутбука.

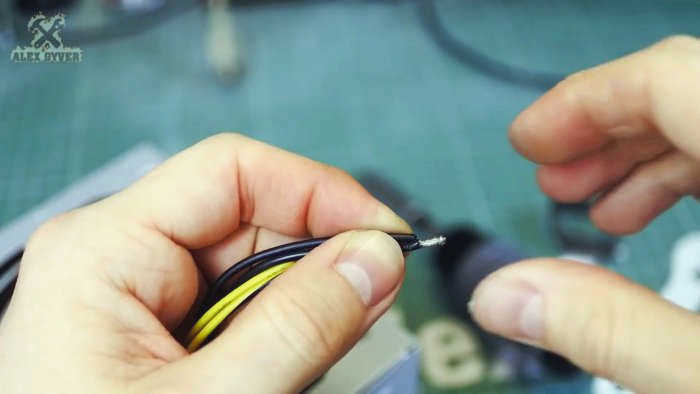

- Разрежьте разъем и очистите провода от изоляции.

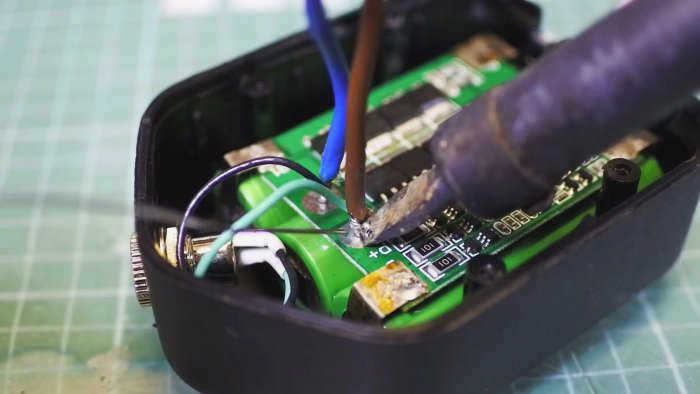

- Возьмите оголенные провода и припаяйте их. Если это невозможно, соедините их скотчем.
- Сделайте в корпусе отверстие для провода и соберите все вместе.
Основа для модификации
Цена готовых блоков питания в интернет-магазинах или обычных магазинах техники очень высока. Покупать их за такую сумму нет смысла, но у этой проблемы есть более экономичное решение.
Важно! Пригодится блок питания для компьютера – эти изделия очень мощные и есть практически у каждого. Часто они просто лежат без дела.
Покупка блока также не обременит ваш кошелек, так как подержанный блок мощностью 300-500 Вт можно купить очень дешево. Главное, чтобы устройство работало, а его внешний вид не имеет значения.
В чем преимущества модернизации
По мощности аккумуляторный шуруповерт является достойным конкурентом сетевым аналогам, но только при условии достаточного уровня заряда аккумулятора. Когда аккумулятор разряжается, необходима сетевая зарядка. Этот фактор является первым недостатком данного электроинструмента.
Второй недостаток – ограниченное количество циклов зарядки. Чем дешевле аккумулятор, тем быстрее он разрядится. Покупка нового аккумулятора обойдется почти так же дорого, как и покупка всего электроинструмента. Также нет смысла покупать новый аккумулятор взамен старого, если сам аккумуляторный шуруповерт устарел и редко используется. Практичнее адаптировать электроинструмент к сети 220 В.
Модификация позволит продолжать использовать инструмент с минимальными затратами. Полученная модификация будет обладать всеми преимуществами устройства, работающего от сети:
- Отсутствие необходимости в периодической зарядке;
- Мощность (крутящий момент) электроинструмента не снижается во время работы;
- Не нужно беспокоиться о надлежащем хранении оборудования в течение длительного времени, когда оно не используется: просто поместите его в кейс в сухом месте.
Перевод шуруповерта на питание от сети 220 В
Если аккумулятор вышел из строя и нет возможности его отремонтировать, единственное решение – перевести аккумуляторную отвертку на питание от сети.
Источники питания 24 В и 12 В. Мощность источника питания должна быть больше мощности двигателя с учетом перегрузки, которая может возникнуть в конце процесса сматывания. Это не указано в техническом паспорте, но написано на корпусе двигателя или может быть рассчитано путем подключения машины к источнику постоянного напряжения с помощью амперметра. Для двигателя мощностью 70 Вт достаточно источника питания мощностью 120 Вт.
Зарядное устройство недостаточно мощное, чтобы справиться с этим. При подключении аккумуляторного шуруповерта к сетевой розетке 220 В используйте другой сетевой адаптер.
Как подключить шуруповерт непосредственно к зарядному устройству ноутбука
Этот способ требует минимальных технических знаний. Если вам нужно перевести шуруповерт на сетевое питание, можно использовать ненужное зарядное устройство для ноутбука, так как оно имеет схожие характеристики и легко найдется в любом доме. Первое, что необходимо сделать, – проверить выходное напряжение зарядного устройства. Подходят зарядные устройства на 12-19 вольт.
Важно проверить напряжение и ток зарядного устройства.
Потребуется перебрать аккумуляторный блок, разобрав его и удалив все поврежденные батареи.
- Снимите зарядное устройство с ноутбука.
- Отрежьте разъем и очистите провода от изоляции.
- Возьмите оголенные провода и припаяйте их. Если это невозможно, заклейте их изолентой.
- Проделайте в корпусе отверстие для кабеля и соберите конструкцию.
Использование внешнего источника питания от компьютера

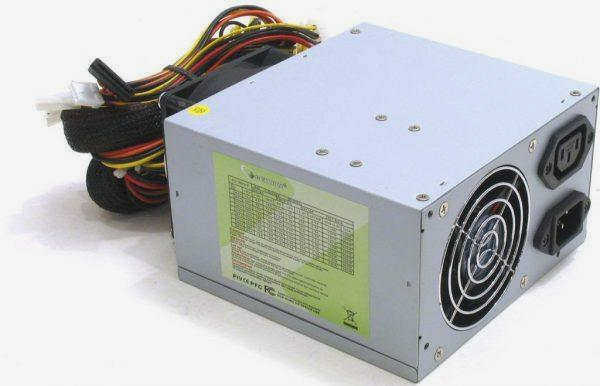

Затем вам понадобится блок питания формата AT. Вероятно, вы сможете найти такой дома, но можно легко купить старый рабочий блок питания в любом радиомагазине. Стоимость вряд ли будет высокой. Очень важно отметить, что достаточно источника питания мощностью 300-350 Вт и током 12 В не менее 16 А.
Ресурсы:
- Блок питания ПК – http://alii.pub/5nvccu
- Двухжильный кабель сечением 4 мм кв;
- винт M3 с гайкой;
- конденсатор 16 В 10000 мкФ – http://alii.pub/5nvcc2.
Аккумулятор шуруповерта должен быть отсоединен, разобран и батареи извлечены.
Важно сохранить оригинальные держатели клемм и клеммы.

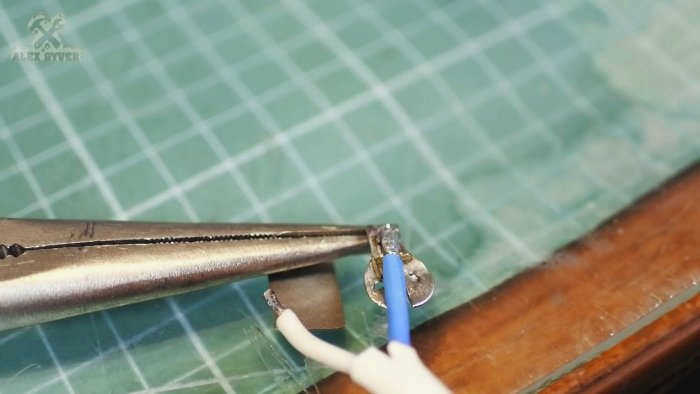

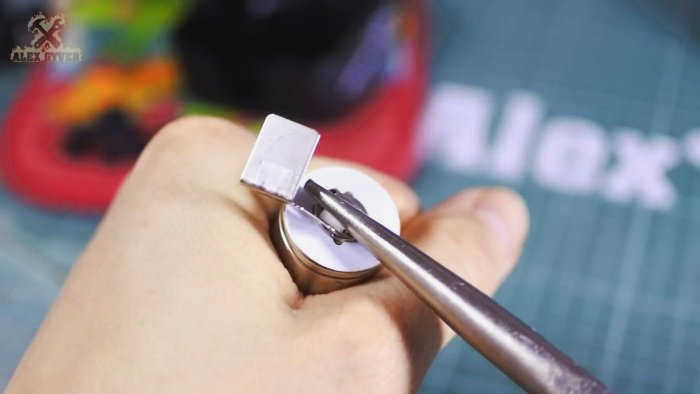

Клеммы следует аккуратно снять с аккумулятора и припаять к ним провод сечением 4 мм². Затем клеммы вставляются в держатели.

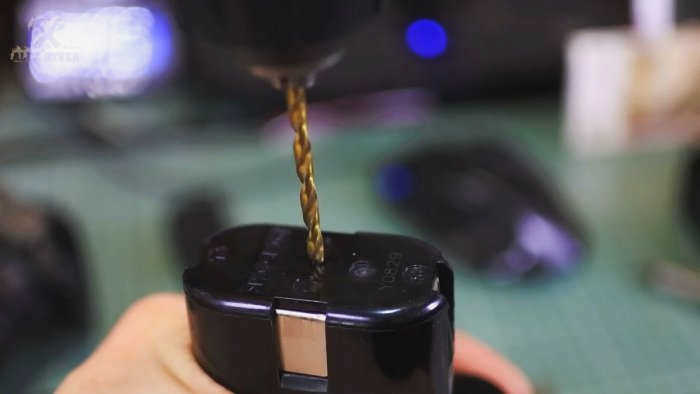

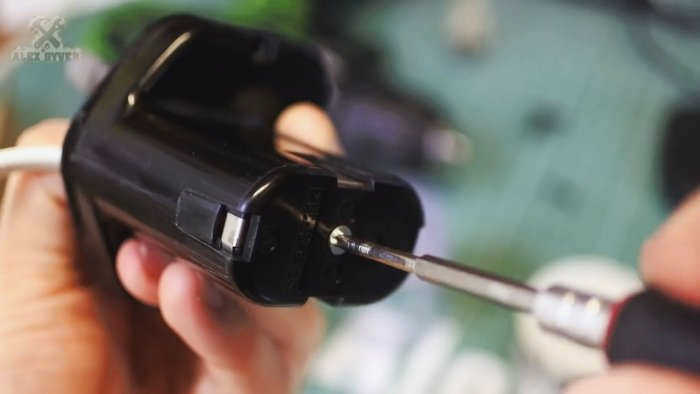

Затем корпус батареи просверливают, снимая фаску, чтобы держатель клемм можно было прикрутить через него винтом M3, так как без батареи он не будет держаться.
Конденсатор припаивается к клеммам перед сборкой, чтобы блок питания ПК не перешел в режим защиты от пускового тока.
