На какую глубину закапывать электрический кабель
Прежде чем решить, на какую глубину закапывать электрический кабель, необходимо изучить почву и погодные условия в данном районе. На основании этой информации инженеры проекта смогут определить не только точную глубину закапывания электрического кабеля в землю, но и конструкцию траншеи, в которую будет уложен электрический кабель.
Все критерии проведения строительно-монтажных работ изложены в соответствующей технической документации. Глубина залегания электрического кабеля в земле – не единственный параметр. Расстояние между кабелями, качество и тип уплотнения траншеи, тип насыпи (грунта) для прокладки кабелей, тип дренажной системы (если требуется) прямо или косвенно зависят от свойств почвы и погодных условий в регионе. Следует рассматривать индивидуальные ситуации.
Какой тип электрического кабеля можно закапывать в землю?
Чтобы получить представление о том, можно ли закапывать электрический кабель под землю, можно обратиться к следующей таблице:
| Условия эксплуатации | Марка кабеля | ||
| Уровень коррозионной активности грунта | Факторы электрической коррозии (отсутствие/наличие блуждающих токов) | С бумажной пропитанной изоляцией | С резиновой и пластмассовой изоляцией и оболочкой |
| Низкий | Нет | AAShv, AAShp, AABL | AVVG, APVVG, AVVB, VVG, PVVG, APVPu, APVP |
| Текущий | ААШв, ААШп, ААБ2л | АПВБшв, АВБшв, АВБшп, ПвКшп, АПвПу, АПвП | |
| Средний | Нет | ААШв, ААШп, ААБл, ААБ2л | AVRB, ANRB, PvPu, PvP |
| Текущий | AAShv, AAShp, AABv, AAB2l | AVASHv, VASHv, PvPu, PvP | |
| Высокий | Нет | ААШв, ААШп, АААБ2л | APvBP, PvBP |
| Настоящее | ААБ2пШв, ААБ2пШп | АПвБП, ПвБП | |
В таблице выше классы кабелей перечислены в порядке их предпочтительного использования в конкретных условиях.
Нормы и правила прокладки кабелей в гофре
В требованиях государственных нормативных документов нет прямого указания на необходимость прокладки электрических кабелей в гофрах. Однако из некоторых нормативных актов можно сделать однозначные выводы относительно использования гофрированных труб. Например:

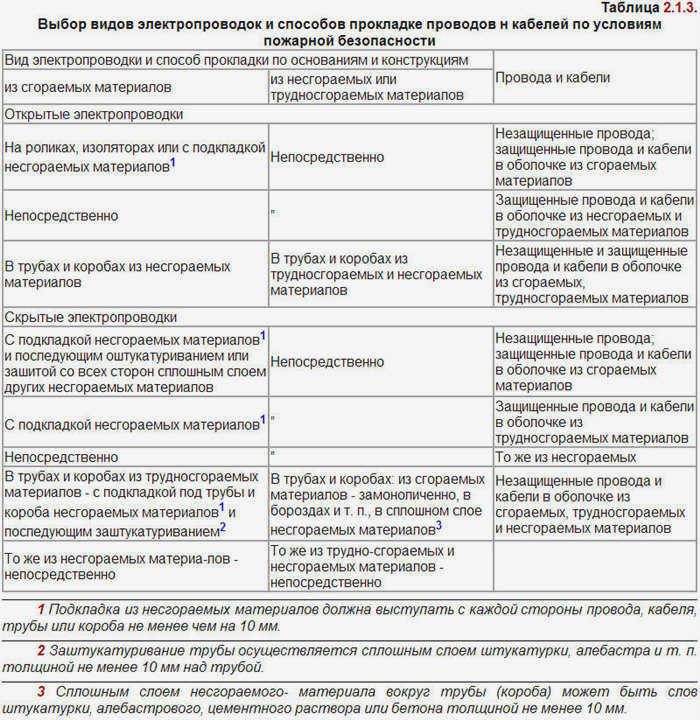

– в таблице 2.1.3 правил устройства электроустановок (рис. 1) рекомендуется прокладка незащищенных и защищенных кабелей и проводов в гофрокоробах из трудногорючих/горючих материалов;
– Раздел 7.1.37 Правил устройства электроустановок Раздел 7.1.37 правил устройства электроустановок гласит, что электропроводка в помещениях должна быть взаимозаменяемой. Это легче сделать, если в канале используется метод протяжки кабеля, так как процедура замены кабеля, проложенного в шве или залитого на месте, очень трудоемка;
– Пункт 3.58 СНиП 3.05.06-85 Система прокладки кабеля предназначена для защиты кабельных линий от механических повреждений.
Специфика и нюансы прокладки кабелей в коробе в земле

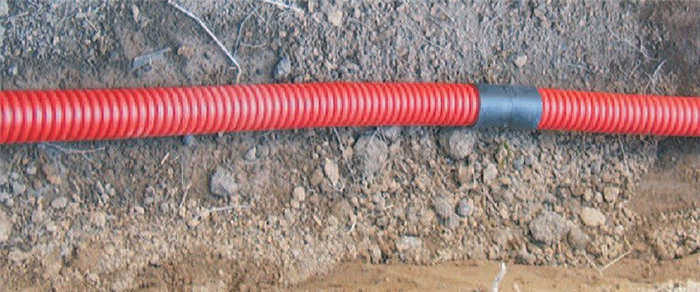

Прокладка кабелей и проводов в гофрированной трубе в земле не противоречит правилам устройства электроустановок и соответствующим строительным нормам. Важно правильно выбрать материал и диаметр гофрированной трубы и учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые необходимо принять во внимание:

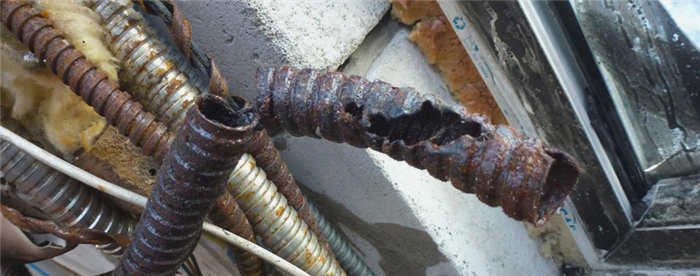

- Не используйте гофротрубы из обычного металла. Они быстро испортятся под воздействием коррозийных сил (влаги, химических соединений);

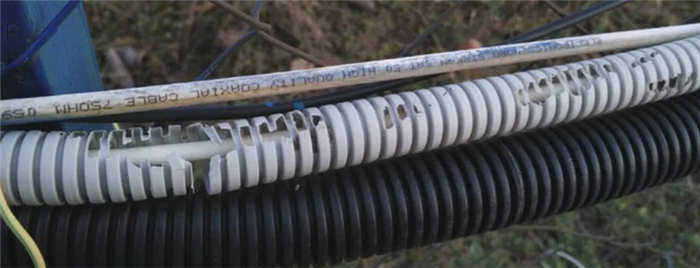

- Гофра из ПВХ возможна, но не идеальна. Этот материал плохо переносит экстремальные температуры и может стать хрупким и начать "крошиться";
- Лучше всего использовать трубы из ПНД. Полиэтилен низкого давления хорошо справляется со всеми "трудностями" подземной прокладки кабеля;

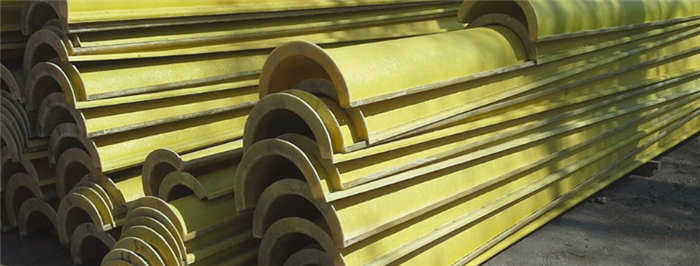

- специальные защитные короба следует устанавливать над гофрами на скалистых участках кабельной линии, в местах, где высока вероятность проникновения грунта и создания помех для электролинии (дороги и тропинки, вблизи деревьев, в неглубоких траншеях, вблизи других трубопроводов). Каналы изготавливаются из асбестоцементных труб или современных пластмасс, в том числе разъемные каналы в виде пары полуцилиндров;
- при прокладке нельзя затягивать гофру кабеля вместе с кабелем, должна быть небольшая слабина или вообще гофрированная прокладка;
Особенности бронированных кабелей для подземной прокладки
Такой кабель состоит из следующих элементов:
- Токопроводящие жилы. Проведение электричества от источника к потребителю.
- Их изоляция. Исключает контакт проводников друг с другом, что привело бы к короткому замыканию.
- Заполнитель кабеля. Служит плотной упаковкой для жил, придает проводнику форму и делает его прочным.
- Ленточная изоляция. Соединяет токопроводящие жилы в монолитную структуру. Также служит в качестве дополнительной изоляции.
- Защитная оболочка. Защищает проводники от воздействия факторов окружающей среды, придает кабелю прочность и жесткость.
- Экранирующая подушка. Защищает предыдущий элемент от повреждения следующим слоем.
- Стальная броня. Защищает изделие от повреждений.
- Внешняя оболочка. Защищает предыдущий слой от химической агрессии окружающей среды.
Требования к подземной прокладке кабеля

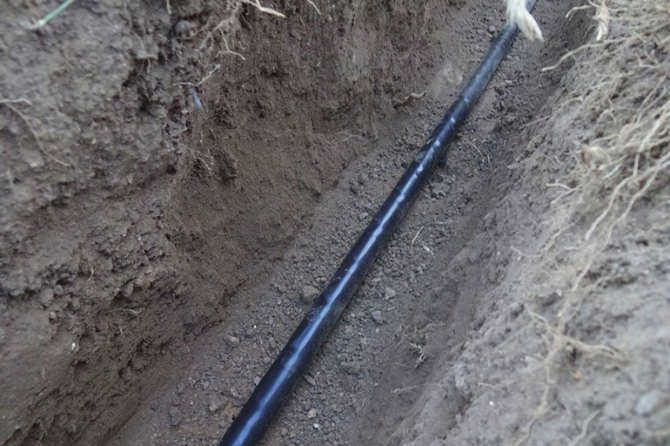

Правила прокладки линий электропередачи в котловане приведены в разделе 2.3.83 ПУЭ и далее и СНиП 3.05.06-86. Для кабелей до 20 кВ, к которым относятся бытовые кабели 220 В, 380 В и промышленные кабели 10 кВ, минимальная глубина составляет
- под ненагруженной территорией (газоны и т.п.) – 0,7 м;
- под дорогой, асфальтированной площадкой, тротуаром – 1 м.

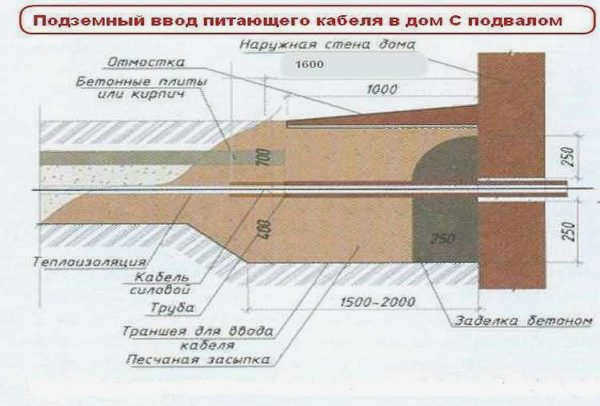

В случае с входом в дом допускается уменьшение этого параметра до 0,5 м, но только на длине не более 5 (м).
Если в траншее планируется проложить несколько кабелей, то минимальное расстояние между ними составляет 10 см.
Наименьшее расстояние между трассой и различными объектами на участке (м)
- фундамент – 0,6
- линия электропередачи или линия связи от третьей стороны – 0,5
- дерево – 2
- кустарники – 0,75
- трубопровод, канализация – 1;
- магистраль централизованного теплоснабжения, например, магистраль горячего водоснабжения – 2;
- газопровод до 0,588 Мпа – 1, свыше 0,588 Мпа – 2.
При прокладке вдоль конструкции кабель должен находиться за воображаемой линией, проведенной от края основания вниз под углом 45°.
Запрещается прокладывать кабель над и под кабельными трассами и трубопроводами. Их можно только пересекать, и обе линии должны быть разделены слоем земли толщиной не менее 0,5 м.
Обзор подходящих классов кабелей
Кабели СИП и ПВС, а также кабели ВВГ и ВБбШВ и их разновидности используются для наружной прокладки в сетях 220 В или 380 В.

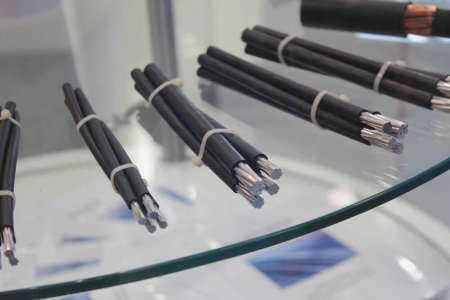

СИП – это самонесущий изолированный кабель.. Материал жилы – алюминий, некоторые версии имеют стальную жилу внутри алюминиевой. Существуют также версии с оголенной нулевой жилой. Он используется в воздушных линиях. Изоляция кабеля выполнена из сшитого полиэтилена. Он прочен и устойчив к ультрафиолетовому излучению, поэтому его можно использовать на открытом воздухе без гофр. От столба линии электропередачи кабель LV-ABC протягивается по воздуху в дом.

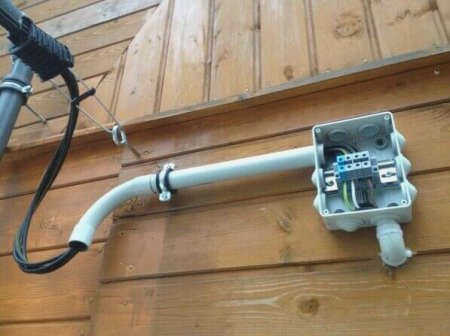

Для монтажа самонесущего кабеля используются различные компоненты: пробивные зажимы, натяжные ленты, изоляционные короба. Все эти компоненты необходимы для обеспечения надежного электроснабжения. Соединение между кабелем LV-ABC и медным кабелем в доме следует выполнять с помощью хомутов или винтового соединения с металлической шайбой. Кабель LV-ABC может использоваться для наружной прокладки на стене. В этом случае его всегда следует помещать в гофрированную трубку для защиты от истирания и механических повреждений.
- Устойчив к ультрафиолетовому излучению;
- высокая прочность изоляции;
- Для подвеса не требуются дополнительные кабели.
- Для настенного монтажа не требуется дополнительной защиты.
ПВС – соединительный кабель с виниловой изоляцией. Жила – медная, многожильная. Количество жил – от 2 до 5, различного сечения. Кабель в основном используется для удлинителей, подключения садового оборудования и электроинструментов для ведения домашнего хозяйства. Благодаря своей конструкции кабель очень гибкий и идеально подходит для подключения, например, газонокосилки в домашних условиях. Срок службы этого кабеля составляет 6 лет, поэтому PVS не подходит для прокладки кабелей или подключения различных объектов.
Резюме
Давайте кратко подытожим, как прокладывать кабель на открытом воздухе и какая марка подходит для разных случаев:
- Если у вас ВВГ и его разновидности, то на улице его нужно прокладывать в кабеле или металлорукаве, устойчивом к ультрафиолету.
- Воздух используется только на кабеле и в гофрированной трубе. Трос используется для снижения нагрузки на жилы, а гофра – для защиты от ультрафиолета.
- СИП можно прокладывать без троса.
- Если вы хотите проложить кабель на улице в земле, ВВГ прокладывается в трубе (гофрированной ПНД или металлической), но бронированные кабели, такие как ВБбШв, можно прокладывать без трубы
- Кабели ПВС, ШВВП и другие используются для удлинителей, вилок и прочего, но не подходят для прокладки кабеля.
Теперь вы знаете, как выбрать кабель для улицы и на что следует обратить внимание дополнительно. Надеемся, что представленная информация была для вас полезной и интересной!
