Можно ли нулевой провод соединять с заземлением

Это показывает, что проводка организована правильно и имеется настоящее защитное заземление. При правильном предохранителе электрооборудование и пользователи надежно защищены.

Что произойдет, если вместо нулевого провода подключить заземление?

Современная электропроводка основана на трехпроводной системе с защитным заземлением. И если фазный провод в трехжильном кабеле можно найти с помощью простой индикаторной отвертки, то для различения нуля и земли необходимо использовать дополнительное оборудование.

Именно поэтому некоторые "эксперты" не обращают внимания на то, какой провод подключен к нейтрали, а какой к земле. В этой статье рассмотрим, допустима ли такая схема подключения и что произойдет, если вместо нуля подключить землю.

В чем разница между нейтральным проводом и проводом заземления?

Основное различие между нулевым и заземляющим проводником заключается в их назначении – НУЛЕВОЙ предназначен для подачи электроэнергии ии ЗЕМЛЯ. выполняет защитную функцию.

Электроснабжение в современных жилых и промышленных районах осуществляется на основе сети TNили с непосредственно заземленной нейтральной точкой. Это означает, что вторичные обмотки понижающего трансформатора соединены в звезду, центральная точка которой подключена к контуру заземления подстанции без перерыва.

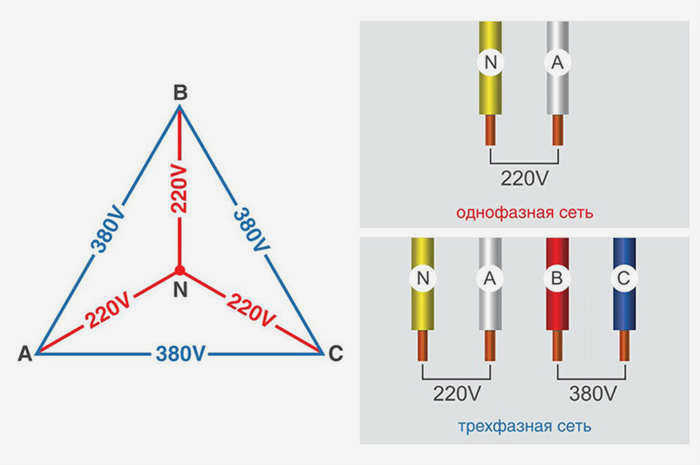

От подстанции четыре провода – три фазных провода L1, L2, L3 и один нейтральный провод N – подают электроэнергию потребителям. Для подключения бытового прибора требуется два провода – фазный и нейтральный или нейтраль.

В системе TN нейтральный провод выполняет две функции:

• В однофазной сети . Для протекания электричества цепь должна быть замкнута. В обычном понимании фазные провода подают напряжение на оборудование, а нейтральный провод служит для замыкания электрической цепи.
• В трехфазной системе электроснабжения . В этой системе три электроприбора одинаковой мощности могут работать без нейтрального провода из-за сдвига фаз, и таким образом подключаются трехфазные электродвигатели. В этой системе нейтральный провод используется не для подачи электроэнергии, а для переноса уравнительного тока, возникающего в результате неравномерного распределения нагрузки по фазам, и для предотвращения колебаний напряжения из-за изменений в потреблении энергии.

Информация! В некоторых типах электрического кабеля с сечением более 4 мм² нулевой проводник выполнен из более тонкой жилы.

Виды защиты от поражения электрическим током

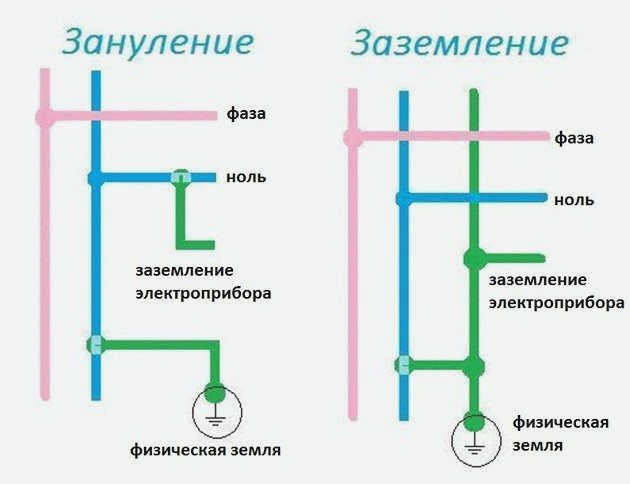

Согласно пункту 1.1 ГОСТ 12.1.030-81, защитное заземление или заземление (соединение нулевого проводника с землей) предназначено для защиты людей от поражения электрическим током в случае повреждения изоляции при прикосновении к непроводящим металлическим частям электрооборудования.

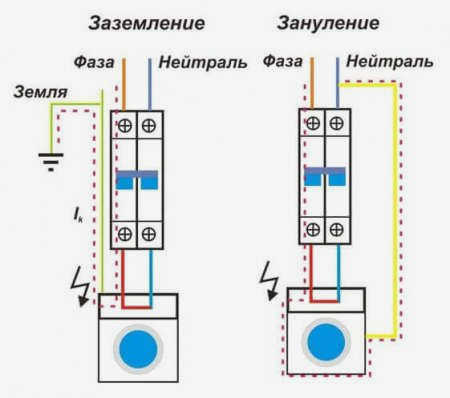

Заземление – это преднамеренное или случайное электрическое соединение металлических частей электрооборудования, электроустановок или точки сети с заземляющим проводником, шиной или другим защитным устройством (пункт 01-10-09 ГОСТ Р 57190-2016).

Это могут быть заземляющие элементы, строительные конструкции или специальные электроды. Данная мера является обязательной преднамеренной защитой как для жилых, так и для нежилых зданий.

Заземление – это преднамеренное соединение металлических частей, которые обычно не находятся под напряжением, с нулевым защитным проводником (незаземленной нейтральной точкой трансформатора или генератора).

Согласно пунктам 1.1.2, 1.1.3, 1.7 ГОСТ 12.1.030-81, заземление должно осуществляться путем электрического соединения металлических частей электрооборудования с заземленной точкой питания с помощью нулевого защитного проводника (PE).

В качестве нулевого защитного и заземляющего проводника могут быть использованы: специальные проводники и металлические конструкции зданий и сооружений.

Защитное заземление и заземление электрооборудования должно выполняться при использовании переменного тока напряжением 220 В (1-фазный) и 380 В (3-фазный) или выше и постоянного тока напряжением 440 В или выше. Кроме того, в соответствии с п. 1.7.13 правил монтажа, прибор должен быть подключен к сети 380/220 В с системой заземления TN-S или TN-C-S.

Система заземления

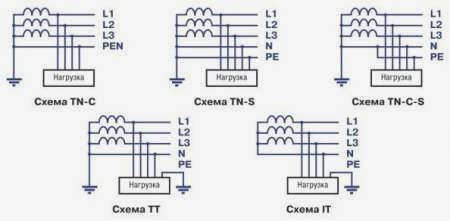

Согласно п. 1.7.3 ПУЭ 7, при использовании электрооборудования с номинальным напряжением до 1 кВ необходимо использовать систему заземления:

• TN – нулевой проводник питания (от подстанции или генератора) постоянно соединен с землей;
• TN-C – TN, где защитный (PE) и рабочий (N) нейтральные проводники объединены в один PEN-проводник;
• TN-S – TN, где нулевые проводники PE и N разделены вдоль всей линии от подстанции;
• TN-C-S – TN, где PE и N разделены в цепи, а от подстанции до этой цепи соединены вместе;
• TT – нулевой проводник от подстанции надежно заземлен, а незащищенные проводящие конструкции электрооборудования подключены к заземляющему щиту, который не подключен к надежно заземленному нулевому проводнику от подстанции;
• IT – нулевой проводник изолирован от земли или соединен с землей большим сопротивлением, а незащищенные металлические конструкции электрооборудования соединены с землей.

Пояснения к символам, первый из которых указывает на нейтральное положение источника питания относительно земли:

• T – заземленная нейтральная (нейтральная) точка;
• I – изолированный нейтральный проводник.

Второй символ указывает на положение незащищенных металлических конструкций по отношению к заземлению:

• T – соединение открытых проводящих частей и металлических конструкций с землей, независимо от того, заземлен ли нейтральный проводник от подстанции;
• N – соединение проводящих частей с заземленным нейтральным проводником источника питания.

Символы, следующие за N, обозначают место соединения рабочего и защитного заземляющего проводника с заземляющим электродом у потребителя или разделение нейтрального проводника еще на подстанции:

• S – рабочий (N) и защитный (PE) нейтрали являются разными, разделенными проводниками;
• C – роли проводников рабочей и защитной нейтрали объединены в одном проводнике (PEN).

Давайте посмотрим на диаграммы.

С точки зрения потока электроэнергии нет никакой разницы между заземлением и нейтральным проводником. В каждом случае нейтральный проводник находится в электрическом контакте с физической землей.

Поэтому, если фаза замыкается на землю, это приведет к короткому замыканию и срабатыванию автоматического выключателя. Это, конечно, так (при условии правильного подключения: розетка должна иметь третий заземляющий контакт, как и прибор). По этой причине электрики, вопреки Кодексу электропроводки, часто отделяют заземляющий проводник от нейтрального проводника электросети.

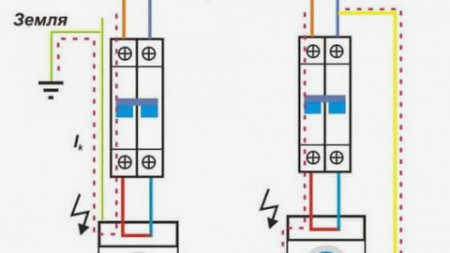

Представьте себе ситуацию, когда нейтральный проводник по какой-то причине поврежден:

• потеря контакта из-за коррозии (в старых многоэтажных домах это обычная ситуация);
• механический разрыв кабеля из-за неправильного проведения ремонтных работ (к сожалению, тоже не редкость);
• Несанкционированное вмешательство доморощенного "электрика";
• авария на подстанции (может быть отключена только нулевая шина).

На схеме это выглядит следующим образом:

При выполнении защитного заземления электрическая цепь между физическим "заземлением" и заземляющим контактом устройства разрывается. Устройство становится незащищенным. Кроме того, свободная фаза без нагрузки может создать потенциал, равный входному напряжению на ближайшей подстанции. Обычно это 600 В. Можно представить себе повреждения электрооборудования, включенного в этот момент. Утечки тока на физическую землю нет, и автоматический выключатель не сработает.

Представьте, что в этот момент вы одновременно касаетесь фазы (пробой на корпус электроустановки) и металлического предмета, имеющего физическое соединение с землей (кран или радиатор). Возможен удар током в 600 вольт.

Как отличить рабочий ноль от защитного заземления?

Очевидно, что сопротивление между "нейтральным" и "земляным" проводниками проверять не следует, особенно если электроустановка находится под напряжением. Также никто не пустит вас в общую комнату распределительного щита. Поэтому мы воспользуемся мультиметром (домашним тестером), чтобы проверить правильность подключения нулевого и заземляющего проводов.

Читайте также: Низкое напряжение в сети: куда жаловаться?

Поскольку точки подключения заземления (нулевой провод на подстанции и заземляющий стержень дома) находятся далеко друг от друга, между ними существует некоторое сопротивление. Земля, даже если она влажная, не является идеальным проводником. Если вы настроите электрическую цепь без нагрузки, вы увидите разность потенциалов.

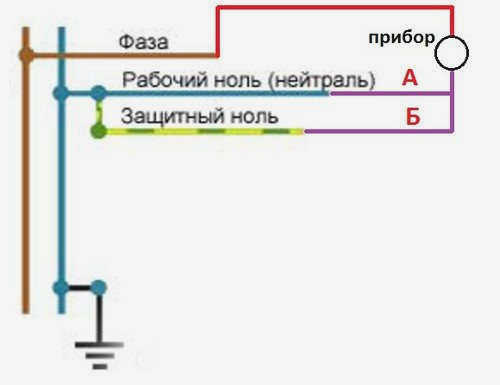

Подключите измерительный прибор к фазному контакту и рабочей нейтрали. На схеме это будет цепь 'A'. Определите значение.

Сразу же подключите тестер к фазному проводу и контакту защитного нуля. На схеме это будет цепь "В". Разницы потенциалов не будет: прибор зарегистрирует одно и то же значение напряжения. Почему это происходит? При соединении рабочего и защитного нуля ток в обоих вариантах измерения фактически протекает по одному и тому же проводнику. Сопротивление не изменяется, потерь нет, падение напряжения отсутствует.

Если результаты измерений показывают одинаковое напряжение, то проводка не соответствует нормам электроснабжения.

Что происходит, когда рабочее напряжение и защитное заземление разделены?

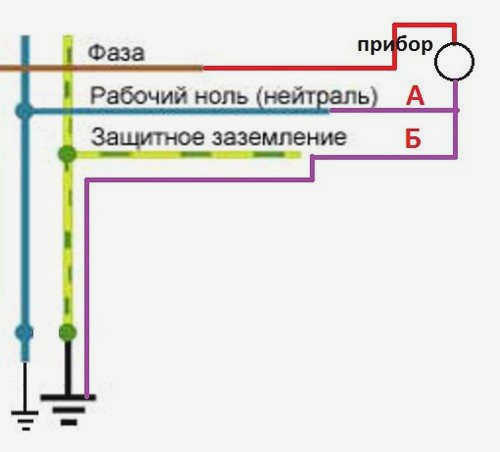

Когда прибор подключен к фазному и нулевому проводнику, падение напряжения практически отсутствует (схема 'A' на рисунке). На дисплее отображается фактическое значение рабочего напряжения сети. Подключив тестер к фазе и проводнику защитного заземления, вы измеряете потенциал в длинной цепи. Чтобы замкнуть круг, электрический ток (контур "B" на схеме) протекает через реальное заземление между физическими контактными точками "земли". Учитывая сопротивление земли, падение напряжения составит от 5% до 10%. Измерительный прибор покажет более низкое напряжение.

Когда подключать нулевой проводник к земле

ПУЭ запрещает использование подключенного PEN-проводника в 1-фазных сетях. Подключение нулевого проводника к земле производится на главном распределительном щите здания. В многоквартирных домах 3-фазная сеть преобразуется в 1-фазную в этажных блоках. В этом случае нейтральный провод не должен быть соединен с землей из-за плохого контакта с системой защиты. Допускается продление общей линии до выключателя, который отключает нулевой и линейный проводники.

Это не допускается при конфигурировании системы защиты:

1. Подключать шину заземления к водопроводным или отопительным линиям. В прошлом коммуникационные линии прокладывались с помощью стальных труб. В настоящее время используются пластиковые компоненты с высоким сопротивлением. Подключение заземляющей шины к таким системам не обеспечивает требуемой безопасности.
2. Подсоедините защитную шину к арматуре или металлическим деталям каркаса дома. Теоретически все стальные части здания должны быть соединены друг с другом. Однако отдельные арматурные стержни могут быть заглублены в бетон. По этой причине соединение с контуром прерывается.
3. Соедините заземление (PE) с нулевым (N) проводником. Таким образом, защита от опасного потенциала преобразуется в заземление, а подключение выполняется по опасному контуру TN-C.
4. Подключите нейтраль и землю к клеммам розетки. Если нейтральный контакт не работает, напряжение проникнет в корпус прибора. Эту ошибку совершают новички, которые не знают, нужно ли соединять PE и N в распределительных коробках и розетках. Провода всегда подбираются только к счетчику.

Как правильно подключить нулевой провод к заземлению

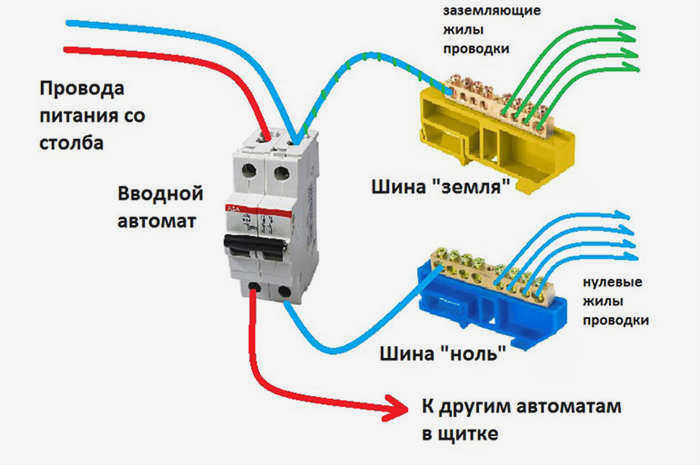

В вводном распределительном устройстве шина разделена на защитный и рабочий проводник.

Затем нулевой проводник распределяется на этажный распределитель и подается в квартиры. В отдельно стоящем доме распределение выполняется перед входом в дом.

См. инструкции на странице .

Питание электроприборов осуществляется от заземленной сети 220/380 В.

Кабели, используемые для электропроводки, должны включать:

В 3-фазной сети кабели состоят из 5 жил:

• нейтральный;
• защитный проводник;
• фазные провода (3 жилы).

Читайте также: Как сделать систему заземления в домашних условиях: все размеры, схема подключения своими руками

Важным моментом является выбор сечения, при котором учитывается

• максимальный ток и напряжение;
• длина линии;
• условия эксплуатации линии.

В соответствии с инструкциями по монтажу, приведенными в ПУЭ № 7, должны быть соблюдены следующие условия:

1. Сечение рабочего нулевого провода равно сечению фазных проводов.
2. N и PEN имеют одинаковые диаметры.
3. Сечения заземляющих и фазных проводов одинаковы.
4. При монтаже проводки в стационарных зданиях используются только медные кабели.
5. Минимальное сечение заземляющего провода превышает 4 мм² при отсутствии защитных гильз.

Схемы электропроводки

В электроустановках используются следующие варианты защиты

• TN (нейтральная точка генератора или подстанции постоянно соединена с землей);
• TN-C (вариант предыдущего варианта, в котором нейтральная точка соединена с защитой в PEN-проводнике);
• TN-S (нейтральная точка и земля разделены по всей цепи ответвления от подстанции);
• TN-C-S (N и PE на одном участке цепи соединены, на другом – разделены);
• TT (глухо заземленный нулевой проводник не подключен к корпусу электроприбора);
• IT (изолированный или соединенный с PE через N с высоким сопротивлением).
