Можно ли подключать электрические розетки последовательно?
Правила безопасности следующие:
- любые работы с источниками напряжения должны проводиться только при полностью обесточенной линии. Все подготовительные работы, такие как штробление, монтажные отверстия и прокладка кабелей, выполняются в самом начале.
- Любой подключаемый провод должен быть проверен на наличие фазы или нейтрали, независимо от маркировки изоляции. Используемый инструмент должен иметь изолированные рукоятки.
- Если необходимо удлинить кабель, избегайте скручивания проводов и используйте специальные быстроразъемные клеммы.
- При установке электрической розетки убедитесь, что кабель не поврежден.
- При работе со специализированным электроинструментом используйте только тот, который соответствует номинальной мощности и силе тока.
Соблюдение всех требований электробезопасности и правил монтажа позволит избежать нежелательных последствий и проблем, связанных с повреждением электрических кабелей, розеток и выключателей. А также катастрофических последствий, таких как возгорание компонентов при неправильном монтаже.
Схемы подключения розеток
При монтаже электропроводки важно выбрать правильную схему подключения нескольких розеток друг к другу. Как правило, существует три различных метода:
- Параллельное соединение или соединение звездой.
- Последовательное или последовательное соединение.
- Смешанное.
Термины "последовательный" и "параллельный" являются концептуальными в данном контексте и не обязательно должны пониматься в классическом смысле соединения электрических цепей.
Вышеуказанные методы могут быть дополнены кольцевым соединением, при котором все розетки в квартире или доме питаются от одного провода. Такая схема может включать все три варианта подключения. Каждый из них имеет свои преимущества и недостатки. При выборе способа подключения важно учитывать, что электрическое соединение подвержено повреждениям в местах скрутки. В то же время увеличение количества распределительных коробок сокращает срок службы проводки.
Рассмотрим подробнее схемы подключения различных розеток.
Последовательное соединение
Последовательное подключение подразумевает соединение нескольких розеток в ряд. Подключение осуществляется без распределительных коробок, так как крепление кабеля осуществляется на контактах розеток ведомых розеток. Главная розетка оснащена фазным и нейтральным проводом. От главной розетки нейтральный провод прокладывается к другим розеткам.
Этот метод используется, когда розетки должны быть соединены вместе. Однако он не подходит для подключения электроприборов, таких как электрические печи, микроволновые печи, стиральные машины или кондиционеры. Если нагрузка слишком велика, контакты могут перегореть. И если провод в первой розетке перегорит, то подключенные после нее не будут работать.

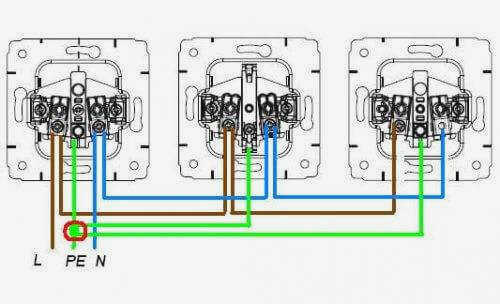

Также важно помнить, что провод заземления не должен идти по кругу, а подключаться к каждой точке, как показано на схеме выше
Параллельное подключение
Параллельное соединение розеток также известно как соединение звездой. Суть этого метода заключается в том, что в схеме присутствуют распределительные коробки, которые используются для независимого подключения розеток. В коробке находится один главный силовой кабель. Он используется для ответвления проводов к точкам. Он выглядит как звезда, отсюда и название метода.
Способы подключения электрических розеток
В настоящее время розетки можно подключать двумя способами: первый предполагает прокладку отдельной линии для каждой точки, а второй – подключение нескольких точек к одной линии.
Тип устанавливаемых розеток тесно связан с типом проводки: используются ли однофазные розетки с заземлением или без него, или же устанавливаются трехфазные устройства для питания приборов напряжением 380 В.
Подавляющее большинство приборов, требующих электропитания, располагаются на кухне и в ванной комнате или рядом с ними:
Фотогалерея
Фото из
Кухня – это помещение, где используются электроприборы, подключенные как к отдельным, так и к общим линиям электропитания
Приборы различной мощности устанавливаются в ванных комнатах и общих санитарных зонах.
Если мощный электроприбор подключен последовательно с другими розетками в розеточной цепи, перегорает проводка и розетка.
Маломощные потребители питаются от точек питания, соединенных последовательно, одна за другой, т.е. в контурной схеме.
Для работы фена, электрической зубной щетки, электробритвы и машинки для стрижки волос точки питания подключаются последовательно.
Стиральная машина, система гидромассажной ванны, электронная крышка биде и т.д. питаются от отдельной линии электропитания, проложенной параллельно.
То же самое относится и к установке розеток на кухне. Параллельная проводка используется для холодильников, микроволновых печей, мощных кофеварок.
Электрические чайники, тостеры, миксеры, кофеварки, хлебопечки – все они работают с розетками, соединенными последовательно.
На кухне установлены мощные приборы.
Электроприборы в ванных комнатах и туалетах
Перегруженные розетки перегорают
Шлейфовое подключение к розетке
Фен как прибор с последовательным подключением к розетке
Отдельная линия электропитания для стиральной машины
Цепное расположение розеток на кухне
Маломощные кухонные приборы в последовательной цепи
Розетки для мощных потребителей, таких как электрические духовки или бойлеры, подключаются отдельной линией. По возможности следует использовать целые отрезки кабеля без каких-либо соединений. Проводка прокладывается отдельно от блока предохранителей к каждой точке цепи, что несколько напоминает схему "звезда".
Особенности гирляндной проводки
Как уже упоминалось, метод последовательной цепочки используется для соединения розеток, находящихся в одной группе, для подачи питания на маломощные устройства, такие как компьютер, аудиотехника…..
Такой тип подключения является более экономичным и технически более простым. Ведь нет необходимости прокладывать большое количество кабелей и дополнительной защиты. Однако стоит отметить, что каждая дополнительная точка созданной цепи будет делать ее более уязвимой.

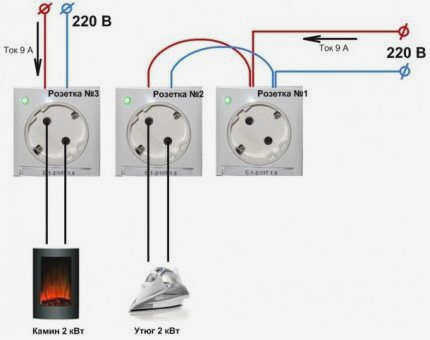

Например, известно, что номинальный ток на одну розетку не должен превышать 16А. Если такая нагрузка подключена к одной точке, то ничего страшного не произойдет. Но если такая нагрузка подключена хотя бы к 2-3 розеткам на одной линии, ее суммарные показания увеличатся, и, соответственно, силовой кабель может не выдержать.
Ключевое условие для последовательного подключения – сечение проводов-перемычек должно соответствовать сечению основной линии питания
Согласно ПУЭ, защитный проводник PE не должен прерываться при шлейфовом соединении. Его цепь должна оставаться неразрывной в любом случае.
Одно из решений может помочь снизить затраты на подключение защитного проводника к розеткам:

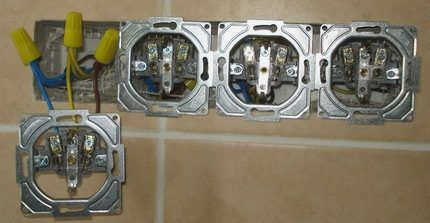

Монтаж с помощью соединителей
Этот тип подключения выбирают, когда необходимо соединить розетки, расположенные почти рядом друг с другом.
При последовательном подключении сетевой кабель от силового щита идет к гнезду многорозеточной розетки. Из нее он подается в первую розетку, из которой через собственные контакты подается во вторую розетку, а из второй розетки – в третью.
Детали установки устройства
TwinSocket® имеет гнездо с двумя клеммными колодками и местом для проводов.
TwinSocket представляет собой моноблок, состоящий из двух розеток, поэтому подключение к одной розетке немного сложнее.
При желании вы можете выполнить электромонтаж самостоятельно, не прибегая к помощи специалиста.
Соединительные планки следует использовать только в том случае, если вы не собираетесь подключать к розеткам мощные электроприборы. При подключении мощных приборов рекомендуется подключать две розетки параллельно, создавая разветвленную цепь к каждой точке.
Однако в любом случае общая нагрузка на розетки такого типа не должна превышать 16 А во избежание несчастных случаев.
Если вы устанавливаете розетку с двумя разными гнездами, вам необходимо предварительно просверлить углубления для установки, сохраняя одинаковое расстояние между отверстиями.
Фотогалерея
Вот несколько фотографий
Шаг 1: Перед проведением любых электромонтажных работ отключите электричество и проверьте напряжение мультиметром.

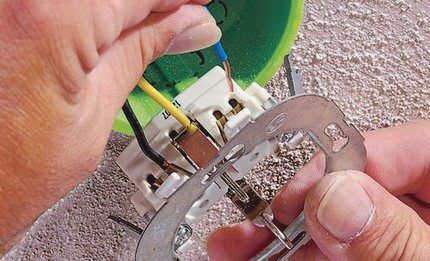

Шаг 2: Для установки отсоедините переднюю панель от механизма устройства, просто открутив крепежные винты.
Шаг 3: Отсоедините примерно 10 см провода от розетки с помощью трехжильного кабеля питания.
Шаг 4: Удалите пластиковую изоляцию с краев проводов, аккуратно обрезав их бокорезами или плоскогубцами. Удалите изоляцию на длину около 1 см.

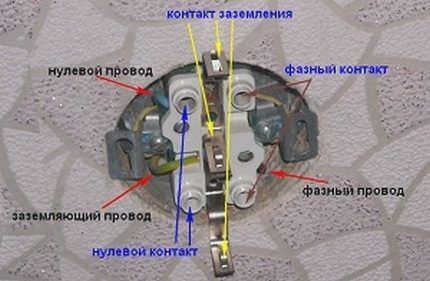

Шаг 5: Подключите провода к механизму розетки. Синий "ноль" и коричневый "фаза" к соответствующим клеммам, желто-зеленый "земля" посередине.

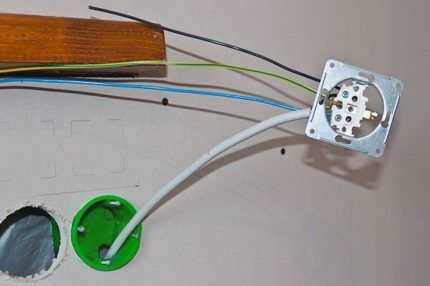

Шаг 6: Аккуратно вставьте провода и штекер в углубление или розетку, созданную в стене.
Материал для подключения
Кабель, используемый для подключения точки питания, должен быть изготовлен из того же металла, что и сетевой кабель. Например, если используется алюминиевый кабель, перемычка также должна быть изготовлена из алюминия.
Для равномерного распределения поступающей электроэнергии кабель, используемый для подключения, должен иметь такое же сечение, как и основная проводка в помещении
Для установки двойной розетки вам также понадобятся
- плоская отвертка и крестовая отвертка;
- инструмент для снятия оплетки;
- плоскогубцы;
- клейкая лента.
Для обеспечения безопасности в случае пожара рекомендуется прокладывать все электрические кабели в гофрокоробе. Это решение также удобно, поскольку не требует пробивания стены и облегчает замену поврежденного кабеля при последующем использовании.
Параллельное подключение
Схема параллельной проводки является одним из самых простых способов организации электрической сети в доме. Этот метод характеризуется тем, что для каждого узла прокладывается отдельный кабель для подключения фазы и нулевого провода. Расположение кабеля может быть любым, но каждая точка подключается к основному источнику через две силовые магистрали. Например, если в помещении установлено более трех розеток, то для каждой розетки прокладывается своя двухпроводная трасса. Такой независимый способ подключения имеет одно важное преимущество – выход из строя одной розетки не повлияет на работу других розеток. В этом случае каждый получает тот ток, который указан в магистрали, поэтому не возникает проблем с выбором места подключения оборудования.
Это другой способ прокладки силовых кабелей, который использует более прагматичный подход. От основного источника прокладываются два силовых кабеля – один для фазы и один для нулевого провода. Затем каждый кабель поочередно подключается к каждой розетке, а от нее – к следующей. Основным преимуществом такого подхода является простота, поскольку гораздо легче проложить один кабель через все точки, чем прокладывать отдельные магистрали от каждой розетки. Однако повреждение провода в одной розетке неизбежно приводит к тому, что все остальные перестают работать.
Также следует помнить, что общая сила тока во всех розетках будет равна силе тока источника, поэтому вы не сможете подключить мощное оборудование к каждому узлу. Стандартно не рекомендуется подключать таким образом более трех розеток, так как ток значительно снижается и функциональность электросети сильно ограничивается.
Оба варианта имеют как преимущества, так и недостатки. По этой причине мастера часто используют комбинацию обоих подходов. В этом случае одни розетки являются независимыми, а другие – сетевыми.
Какой способ лучше
Вопрос о том, какой способ подключения более эффективен, мучает каждого начинающего электрика. С одной стороны, безопаснее прокладывать силовые кабели от каждой розетки к источнику питания, но такой подход потребует много времени и разработки сложного маршрута для каждой магистрали. Не всегда в доме используется только мощное оборудование, требующее максимального тока, в большинстве случаев можно обойтись пониженным номиналом сети.
Большинство опытных электриков считают, что смешанный подход будет наиболее эффективным как для мастера, так и для владельца. Если устанавливается более двух розеток, то один узел будет иметь свой независимый источник питания. Таким образом, создается розетка для мощного оборудования и несколько узлов для менее требовательных приборов.
На кухне электрическая плита или духовка обычно подключается отдельной линией, но помимо них здесь используется множество других приборов. Для них устанавливается отдельный щиток с несколькими вводами питания, получающими ток от одной линии. Аналогично решается проблема и в других помещениях. Для отопительного котла требуется отдельный источник питания, а для других мелких приборов достаточно розетки с параллельными линиями питания. Этот способ является наиболее распространенным, поскольку он обладает преимуществами обоих вариантов, но не имеет ни одного недостатка. Однако домовладельцам важно помнить, что точки в параллельной цепи не имеют большего тока, чем источник, поэтому общая нагрузка также должна быть сопоставима с этими цифрами.
