Можно ли подключить розетку от выключателя света?

Содержание

Можно ли подключить розетку от выключателя света?

В домашних хозяйствах ситуация иная. Некоторые из них потребуют определенных манипуляций с проводкой и розетками. Момент, когда нужно подключить розетку от выключателя света, случается не часто, но иногда другого выхода нет. Ответ: “Конечно, можете”. Самое главное – иметь базовые навыки работы с электричеством, соблюдать определенные правила и, самое главное, соблюдать технику безопасности при работе с электричеством. Стоит отметить, что можно выполнить обратную процедуру, т.е. подключить выключатель из розетки.

Как подключиться

Самый простой способ – подключить параллельно, но при этом возможности использования розетки будут ограничены. Во-первых, напряжение будет очень низким, хотя и достаточным для использования зарядных устройств и автоосвежителей. Более требовательные устройства не будут работать так хорошо, как это необходимо. Во-вторых, эту розетку можно использовать только при отключенной электросети. В свете этих ограничений такое соединение является неэкономичным и не совсем правильным.

Автоматический выключатель – это коммуникационный выключатель, который разрывает цепь, и нет необходимости подключать к нему “ноль”. В случае с розеткой, она подает ток на большинство электроприборов, поэтому ей нужен “ноль”. Параллельное подключение этих двух устройств может нарушить правила техники безопасности и привести к негативным последствиям. Однако этот метод существует как временная мера.

Главным условием правильного подключения является то, что после подключения светильником нельзя пользоваться. Если он не нужен в конкретной комнате, заменить его на розетку не составит труда. Первым шагом является подключение розетки к проводам, идущим к выключателю. В том месте, где ранее находился светильник, следует сделать короткое замыкание. Самое главное – не забыть изолировать “землю” у лампы.

Наиболее подходящим решением будет двухкнопочный выключатель, тогда просто подключите розетку к одному из контактных пучков в устройстве. Затем снимите лампу с люстры и поставьте на ее место перемычку, чтобы соединить два провода.

Последний шаг – замена двухходового выключателя на стандартный одноходовой и подключение самого разъема к жгуту со свободными контактами. Это может быть сделано за короткое время и решает многие проблемы ремонта и компоновки.

Последствия

Если розетка подключена параллельно, есть определенные особенности:

Из-за того, что будут задействованы два потребителя (сама розетка и светильник), может произойти перегрев проводов и возникнуть аварийная ситуация;
невозможно подключить крупную бытовую технику;
при включении системы возможно падение напряжения и кратковременное отключение других устройств.

При использовании розетки, а не вилки, все недостатки в некоторой степени компенсируются, но такие решения следует применять только после обдумывания и при наличии определенных навыков и опыта работы с электричеством.

Как подключить розетку от выключателя: инструкции и схема подключения

Большинство вариантов подключения одного электроприбора от другого не потребуют от мастера сложных навыков, например, самостоятельное подключение дополнительных проводов или установка заземления в квартире, где его нет. Однако в этом случае существуют определенные ограничения на эксплуатацию подключенных розеток: нельзя подключать определенные типы электроприборов. Чтобы самостоятельно подключить розетку, необходимо знать структуру проводки в квартире и уметь определить назначение проводов в углублении.

Схема расположения электропроводки в квартире или доме

Если вы хотите узнать, можно ли установить розетку с помощью выключателя, вам необходимо знать электрическую систему вашего дома. Понимание того, как это работает, определяет, сможете ли вы внести изменения.

Генеральная схема электрической системы жилого помещения

Проводка в жилище начинается с подключения к электрической сети дома. Обычно он устанавливается в доме или у входной двери. Внутри находится автоматический выключатель, который питается от кабеля. В домах, построенных в советское время, где электрическая сеть долгое время не обновлялась, автоматические выключатели выполняют роль автоматов. Кабели от распределительного щита идут к счетчику электроэнергии, а затем к каждому выключателю в группе. Группы не общаются друг с другом, и их количество зависит от количества грузов в квартире. Их можно различать по таким критериям, как простота позиционирования или тип используемой нагрузки. Строгое правило – выделять бытовую технику, расположенную в жилых помещениях, из техники, находящейся на кухне и в ванной комнате, в отдельные групповые комплекты. Провода от каждого выключателя идут к распределителю (одному или нескольким), к которому подключаются выключатели света и розетки в доме. Такая конструкция оптимизирует обслуживание электроустановок и маскирует сетевые установки.

Подключение выключателей и розеток

Чтобы понять, как правильно подключить розетку к выключателю или к электросети, важно запомнить инструкции, приведенные в правилах устройства электроустановок. Они утверждают, что для процесса подключения розетки требуется три кабеля с различными функциями. Для облегчения визуального определения назначения кабелей они должны отличаться цветом изоляционного материала (на практике электрики иногда игнорируют это правило).

Кабели используются для подключения розеток:

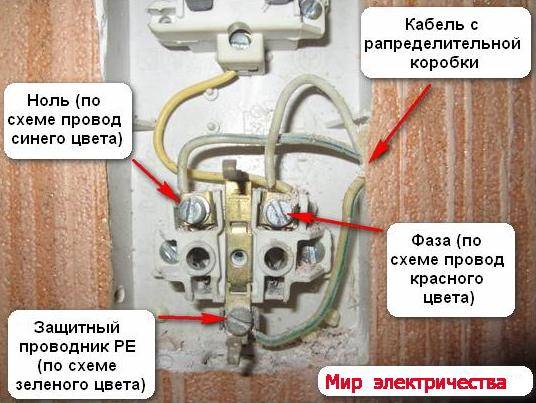

Фаза, функция которой заключается в подаче питания на эксплуатируемую розетку путем подведения к ней электрического тока. Это единственный кабель, цвет изоляции которого не регламентируется: главное, чтобы он отличался от цвета изоляции двух других проводов.
Нейтральный провод имеет синюю или голубую оболочку. Как и фаза, он подключается к силовым клеммам розетки в распределительной коробке.
Заземляющий проводник, функция которого заключается в защите находящихся в помещении людей от поражения электрическим током при прикосновении к корпусу электроприбора и предотвращении ситуаций короткого замыкания. Изоляция желтого или зеленого цвета. Кабель подключается к специальным контактам розетки, предназначенной для заземления.

Практика заключается в параллельном или последовательном соединении розеток. В первом случае каждый из соединенных элементов сохраняет свою независимость.

В случае подключения выключателя необходимо только два провода, и оба они являются фазными. Один идет на вход подключаемого устройства и подключается к фазе групповой линии. Другой идет от розетки выключателя света к главному распределителю и подключается к фазе осветительного прибора. Нейтральный провод последнего должен быть проложен в коробку, минуя выключатель, к питающей линии.

Переназначение электрической точки и соединение одной с другой

Зная детали подключения розеток и блоков управления освещением, вы можете заменить один элемент другим или выполнить соединение между ними. При выполнении любых работ по подключению необходимо сначала обесточить данную линию, а также все провода в соседних линиях, к которым можно случайно прикоснуться.

Замена розетки выключателем

Это самая простая процедура из всех перечисленных операций. После удаления старой розетки остается триединство проводов – фаза, нейтраль и земля. Каждый элемент должен быть маркирован цветом защитной обмотки. Для безопасности используйте мультиметр (он покажет фазу – провод, по которому идет ток, когда он подключен к щупу прибора), так как правила о цветах проводов иногда игнорируются при монтажных работах. В старых домах, которые не были модернизированы, вероятно, имеется два провода (фаза и нейтраль) вместо трех, так как заземление почти не использовалось раньше.

Определившись с тем, какой провод выполняет ту или иную функцию, подключите фазный компонент к входу выключателя, а нейтральный – к выходу. Затем операция происходит в распределительной коробке: нейтраль, которая ранее была подведена к розетке, отключается, а затем подключается к фазе светильника. Эта операция не требует заземления, независимо от того, использовалось оно в предыдущей розетке или нет. Затем подключите нейтральный провод люстры или бра к электросети.

Замена выключателя на розетке

Для правильного выполнения операции необходимо проложить дополнительные кабели. Для подключения розетки требуется три провода, но при снятии корпуса выключателя остается только несколько проводов. Но подключение розеточной коробки в этом месте вполне допустимо, и розетка будет работать, но вам придется принять определенные ограничения на ее использование.

Холодильники, электрочайники и нагревательные приборы нельзя включать в незаземленную розетку. При выборе номинального тока следует также учитывать, что в светильниках обычно используются более тонкие провода, чем в светильниках.

Сначала выполните соединения в месте будущего расположения розеточной коробки. Два провода, оставшиеся после выключателя, должны быть подключены к его клеммам питания. Один из них придется переключить с фазы на ноль: в распределительной коробке отсоедините провод, который был проложен к фазному проводу лампы до демонтажа устройства управления освещением. Она должна быть подключена к нейтральной клемме кабеля группового питания.

Подключение от розетки выключателя

Эту проблему можно решить двумя способами: подключить два устройства к одному кабелю одновременно или установить выключатель без манипуляций с распределительной коробкой. Оба варианта имеют свои преимущества и ограничения.

Подключение выключателя от розетки без распределительной коробки

Этот метод предполагает, что между распределительным щитом, люстрой и выключателем нет дополнительных проводов. От распределительного щита прокладывается провод – двухжильный, если нет заземления, и трехжильный, если заземление есть. Он должен быть проложен единым целым до светильника, а затем разделен таким образом, чтобы нейтраль оставалась там, а фаза шла к выключателю. Проложите фазу от выключателя к контакту люстры по стене, а затем к потолку.

Если люстра имеет несколько лампочек и вы собираетесь подключить ее к двухкнопочному выключателю, разделите кабель в щитке, как описано выше, и проведите пару проводов от обеих кнопок от выключателя к люстре. Для этого используется кабель с двумя проводами. Подключите их к выходным клеммам выключателя (они будут выполнять роль фаз при включении прибора) и проведите кабель вверх к люстре. И снова жилы разделяются на несколько сантиметров и подключаются к фазным контактам люстры.

Этот способ подключения имеет много преимуществ – он сводит к минимуму количество неисправностей благодаря простоте исполнения и отсутствию дополнительной проводки, а также доступен даже неопытным мастерам. Недостатком этого типа соединения является отсутствие изоляционного материала на проводниках, который необходимо отсоединять при разделке кабеля. Чтобы избежать этого, можно использовать одножильные кабели с высококачественной изоляцией. Затем один независимый провод ведет от шины к контакту люстры, второй (фазный) провод от выключателя ведет к контроллеру освещения, а от последнего провод ведет к люстре (с одним или двумя проводами – в зависимости от количества кнопок).

Подключение выключателя и розетки одним проводом

Для установки кнопочной коробки сначала подключите двойной провод (фазный и нулевой) между щитком и распределительной коробкой. Светильник также подключается к распределительной коробке двойным проводом. Затем от сопрягаемых выключателя и розетки подключается тройка проводов, причем путь от фазной клеммы к клемме розетки и от розетки к контакту выключателя. Люстра подключается одним проводом к нулю, а другим – к клемме выключателя без нагрузки. Если у вас есть кабель заземления, подключите его к соответствующей клемме на распределительной коробке.

Чтобы подключить двухсторонний выключатель, проложите пять проводов от коробки к модулю с двумя устройствами. Розетка оснащена нейтральным и заземляющим проводом. Фазный провод подводится к выключателю через перемычку в распределительной коробке. Два других провода размещаются на свободных клеммах выключателя. Скрутите вместе провода, идущие к фазе, и провода, идущие к лампочкам, в распределительной коробке.

Проводка от выключателя розетки

Эта схема является наиболее сложной для реализации. Хотя подключить розетку для временного использования несложно, необходимо проложить дополнительные кабельные трассы, чтобы обеспечить нормальную работу обоих компонентов прибора. Поэтому описанное подключение следует выполнять только в крайнем случае.

Два провода от распределительной коробки подключаются к силовым клеммам розетки. Они должны быть отключены от автоматического выключателя во избежание короткого замыкания. Поскольку заземляющий провод отсутствует, один из проводов, выходящих из выключателя, должен быть установлен на ноль. Это можно сделать одним из двух способов:

короткое замыкание проводов осветительного прибора;
Отсоедините провод от выключателя в распределительной коробке и подсоедините его к нейтральному проводу группы.

Трудно выполнить полное соединение между розеткой и контроллером освещения. Для этой операции вам понадобится проводка от распределительной коробки до розетки.

Как подключить светильник через выключатель от розетки

Используйте провода с тремя или четырьмя жилами с разными функциями, а при их разделении удаляйте несколько сантиметров изоляции. Само собой разумеется, что сначала необходимо отключить квартиру от напряжения. Провода и отдельные жилы соединяются в соответствии с ранее разработанной схемой, следя за тем, чтобы они шли по прямым, ровным линиям и не образовывали узлов или путаницы. Если монтаж производится в помещении, где стены выполнены из дерева, необходимо заранее проложить дорожки с помощью пластиковых изоляционных плит. Для скрытой прокладки электрических кабельных трасс необходим кабелепровод. Для этого варианта в железобетонных конструкциях предусмотрены специальные каналы.

Планируя заменить розетку на устройство управления освещением или соединить их вместе, рекомендуется сначала оценить ограничения процедуры. Приняв решение об установке, вы можете приобрести необходимое устройство с параметрами, подходящими для выбранной электрической цепи.

Можно ли переделать выключатель в розетку: подробная инструкция

В старых квартирах, которые все еще активно продаются, проводка существует уже давно. И зачастую мы не в состоянии провести полноценную работу по его новому обустройству. Но иногда возникает необходимость в дополнительном пространстве для бытовой техники. И вопрос о том, можно ли включать выключатель в розетку, задается довольно часто. Сегодня мы постараемся ответить на эти вопросы.

Помните о безопасности!

Собираетесь ли вы работать с розеткой или выключателем, помните, что речь идет об электричестве. Поэтому важно работать с ним безопасно и с использованием правильного оборудования. Если вы не уверены в своих силах, лучше доверить этот процесс профессионалам.

Важно: Любые работы с проводкой должны проводиться только при отключенном электричестве. Обычно в подъезде или даже в квартире есть выключатель, где можно сделать это для одной комнаты или для всей квартиры.

Можно ли превратить выключатель в розетку?

Обратите внимание, что в этой статье речь пойдет о том, как подключить розетку от выключателя. То есть от этого элемента отходят провода, которые в свою очередь будут заканчиваться розеткой. Можно также сделать розетку непосредственно от выключателя, но такой подход обычно не дает удовлетворительных результатов, поскольку розетка находится слишком высоко и не в самом удачном месте.

Когда это необходимо?

Иногда в помещении есть дополнительные потребители энергии, и нам необходимо найти способ их питания. Однако мы не можем использовать существующие розетки, которые загружены электроприборами;
Одна или несколько розеток в комнате сломаны. Иногда неудачная точка подключения была единственной, и в этом случае одним из выходов было бы создание розетки только из выключателя.

Важно: Подключение розетки от выключателя, хотя и разрешено правилами, является временным решением. Затем эту проводку необходимо восстановить до первоначальной схемы.

Какие инструменты нам нужны?

Список инструментов не очень длинный: индикаторная отвертка, торцевая головка (подробнее о покупках ниже), плоскогубцы (обязательно с резиновой рукояткой) и подходящая проволока. Также в целях безопасности лучше приобрести прорезиненные перчатки. А если работа выполняется без отключения электричества (чего следует всячески избегать), то резиновый коврик для ног является решающим фактором.

Установка розетки на одном выключателе

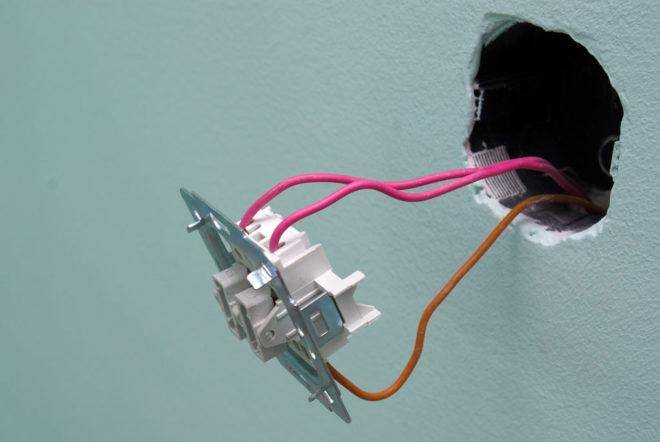

Необходимо снять клавиатуру и крышку с выключателя, обнажив металлическую раму и механизм переключения;
Затем открутите винты, удерживающие выключатель, и вытащите его;
Определите местоположение будущей розетки так, чтобы она находилась не ниже полуметра от пола и не менее чем в полутора метрах от радиаторов и другого оборудования, используемого для обогрева помещения. Также следует держаться подальше от водопроводных и газовых труб. Соответственно определяется длина кабеля, который должен быть проложен между этими двумя точками;
Установите розетку, затем закрепите ее и подключите к ней провода в соответствии с инструкцией. Инструкции по монтажу розетки мы приведем в конце материала;
Затем нужно посетить распределительную коробку, которая есть в каждой квартире и где коммутируются все провода. В коробке и произведите переключение так, чтобы на новую розетку подавалось нулевое (N) и двухфазное (L) питание. Те же провода, которые ранее шли к лампочке, будут изолированы.

Подключение розетки от двойного выключателя

Если в первом случае мы получили вполне функциональную розетку, но при этом де-факто лишились света в комнате, то с совмещенным выключателем все обстоит иначе. Это означает, что мы можем оснастить себя дополнительной розеткой и при этом сохранить свет в комнате.

Главная задача в этой операции – перепрофилировать один из трех проводов, ведущих к выключателю. Это будет сделано с помощью распределительной коробки, как и в случае с верхним корпусом. Задача состоит в том, чтобы назначить этому третьему проводу роль нейтрального провода. В целом, задача делится на несколько этапов:

Отключение от сети, снятие двойного выключателя, подготовка места для розетки и ее установка;
Подойдите к распределительной коробке и снова подключите один из отходящих проводов со стороны выключателя к общему нейтральному проводу. Соответствующий провод, идущий непосредственно к светильнику, отсоединяется и изолируется от сети;
При работе с розеткой одна жила подключается к созданному проводу патрона, а другая – к фазному проводу, который прокладывается до самого выключателя;
При установке двойного выключателя провода подключаются к клеммам. Устройство по-прежнему выполняет свою функцию, но в этом случае оно становится одним выключателем.

Как установить розетку в стене

Запаситесь необходимыми материалами: розеткой (не экономьте на качестве, предпочтительнее керамическое основание), кабелем, коробкой для розетки и алебастром. Последний, как вы уже догадались, необходим для надежного крепления самой коробки в стене. Подробнее об этом мы поговорим ниже. Сам процесс состоит из следующих задач:

Разметьте место на стене в соответствии с приведенными выше инструкциями. Работа по сверлению бетона обычно выполняется с помощью зубила или перфоратора. То же самое относится и к созданию канала от розетки к коробке. Перед этим воспользуйтесь отверткой, чтобы убедиться, что в рабочей зоне не осталось проводов;

Важно: При работе с электроинструментами, что происходит почти всегда, важно обращать внимание на электропитание. В этом случае обычно отключают электричество только в одной комнате и протягивают удлинитель из другой комнаты. Если вы не можете этого сделать, вам придется обратиться за помощью к соседям.

Как подключить розетку к автоматическому выключателю

Жизнь человека в доме или квартире неизбежно связана с работой домашней электрической сети. Иногда возникают ситуации, когда необходимо перенести электрические компоненты (выключатели света или розетки) в другое, более удобное место. В этой публикации мы поговорим о том, как сделать розетку из выключателя и возможно ли выполнить такую работу не в теории, а на практике?

Чтобы разобраться в этом вопросе, рассмотрим конструкцию и назначение коммутационных устройств.

Переключатель

Выключатель состоит из двух групп контактов (входных и выходных). Его основная функция – замыкать или размыкать уже созданную электрическую цепь для подачи напряжения на светильник. Помните, что этот распределительный щит всегда работает только на обрыв фазы, ему не нужен ноль. Подключите к выключателю только фазные провода: один от сети (к входной клемме) и один от лампы (к выходной клемме).

Розетка .

Основная функция этого устройства – подача напряжения на потребителей (электроинструменты, бытовые приборы). Кабель с вилкой следует вставить от прибора в розетку, подать напряжение и прибор начнет работать. Для подключения розетки необходимо наличие фазы и нейтрали. Если прибор имеет токопроводящий корпус, также необходимо защитное заземление.

Последствия

Человек, мало разбирающийся в электротехнике, поймет, что невозможно снять розетку с выключателя, не изменив электропроводку этих коммутационных устройств. Любое устройство может полноценно работать только при двух потенциалах – фазном и нейтральном. А у выключателей есть только фаза, они никак не могут подавать ноль в розетку.

Схема параллельного соединения розетки и выключателя дает нам такую картину. Каждый раз, когда вы включаете в розетку бытовой прибор, ток проходит через светильник, и лампочка загорается. Такое расположение нежелательно по следующим причинам:

Два потребителя (лампочка и бытовой прибор) будут работать одновременно, что может привести к перегреву проводов. А ведь известно, что любой дополнительный нагрев электросети – это уже повод для возникновения чрезвычайной ситуации.
Не подключайте таким образом мощные приборы (более 500 Вт), так как через лампу в светильнике будет проходить больший ток, что приведет к ее перегоранию.
При подключении потребителей возможно падение напряжения в сети. В этом случае можно отключить от сети другие приборы, например, холодильник.

Давайте попробуем придумать решения.

Вместо выключателя

Этот вариант предполагает установку розетки на место существующего выключателя. Это делается в экстренных случаях. Обратите внимание, что в комнате совсем не будет освещения. Этот вариант можно использовать как временный. Например, вы делаете ремонт в помещении, которое пока не занято, и вам необходимо периодически подключать электроинструменты. Если работы проводятся только днем, когда естественного освещения будет достаточно, можно подключить розетку вместо имеющегося выключателя.

Для этого выполните следующие операции переключения:

Отключите электропитание в помещении, где будут проводиться работы, и убедитесь, что оно обесточено.
Выньте выключатель из гнезда и отсоедините подключенные к нему провода.
Установите в розетку розетку, а затем подключите провода от выключателя к ее клеммам.
Следующий шаг будет в распределительной коробке, где была проведена вся электропроводка в комнате. Один провод от вновь установленной розетки должен быть подключен к фазному проводу сети, другой – к нейтральному проводу сети. Два провода, идущие от распределительной коробки к светильнику, должны быть отсоединены и изолированы.
После выполнения всех вышеперечисленных действий подайте сетевое напряжение в помещение (включите автоматический выключатель) и убедитесь, что розетка запитана правильно. Подключите бытовой прибор; он должен работать правильно.

От двухстороннего переключателя

Если в комнате есть двухконтурный выключатель, можно оставить его включенным и включить розетку. Только при переключении этого переключателя выключатель уже будет находиться в одноконтурном режиме.

На чем основан этот метод?

Три провода выключателя расположены на клеммах следующим образом:

один провод к входному контакту;
Два провода к выходным клеммам.

После подключения два провода остаются на месте по своему назначению (входной провод и один выходной провод), а третий провод подается на нейтральный провод розетки.

Алгоритм для этих переподключений будет следующим:

Отключите рабочую станцию от сети (выключите сетевой выключатель).
Извлеките двухходовой выключатель из гнезда.
Перед подключением розетки сделайте отверстие для розетки, с которой монтируется выключатель, и подготовьте отверстие для монтажа.
Проложите двухжильный кабель в отверстие между двумя отверстиями.
Подключите два провода к клеммам фазы и нейтрали розетки соответственно.
Следующие шаги будут происходить в распределительной коробке. Отсоедините нейтральный провод, идущий к одному из светильников, от нейтрального провода сети, изолируйте его, а на его место подключите третий провод выключателя, от которого теперь будет питаться нейтральная розетка.
Остается выполнить подключение в распределительной коробке. Фаза от розетки подключается к входному контакту, а нейтраль – к выходному контакту светильника, который теперь не будет использоваться.

Теперь проверьте всю цепь. Подайте напряжение в помещение, включив выключатель входной цепи. Нажмите на выключатель, который все еще работает на свет, светильник должен загореться. Вставьте вилку бытового прибора в розетку, она должна сработать. И помните, никогда не прикасайтесь к другой клавише, потому что если вы это сделаете, то замкнете фазу и ноль, что является коротким замыканием.

Мы рассмотрели возможные способы изготовления розетки из выключателя. Помните, что такую работу должен выполнять человек с некоторым опытом работы с электротехникой. Прежде чем выполнять работу, сто раз подумайте, нужна ли она вам. Не лучше ли было бы, если бы каждый коммутатор работал независимо?
