Приведенные расстояния являются усредненными, поэтому необходимо ознакомиться с технической документацией, прилагаемой к устройству. Например, некоторые производители требуют, чтобы между потолком и кондиционером было не менее 30 сантиметров.
Установка сплит-системы: пошаговая инструкция по самостоятельному монтажу
Управляя микроклиматом в своем личном пространстве, вы создаете оптимальные условия для отдыха, работы и учебы. Установка сплит-системы позволит вам установить благоприятный уровень температуры и влажности самым простым способом. Мы уверены, что вы согласитесь, что летом бывает много дней, когда необходимо регулировать параметры климата.
Прочитайте нашу статью, чтобы узнать все детали и тонкости установки кондиционеров. Тщательно подобранная и структурированная, информация будет полезна как для самостоятельной работы, так и для клиентов-установщиков, чтобы проверить правильность выполнения работ.
Подробно описан процесс установки и перечислены детали размещения и крепления устройств. Перечислены материалы, необходимые для установки и подключения устройств. Текст дополнен фотографиями и видеороликами для облегчения восприятия информации.
Выбор места установки
Изучая информацию о том, как правильно установить сплит-систему в частном доме или квартире, первым делом необходимо выбрать место расположения ее частей.
Для этого следует учитывать направление распределения холодного/горячего воздуха в помещении, принимая во внимание основные технические требования, указанные производителем оборудования в инструкции.

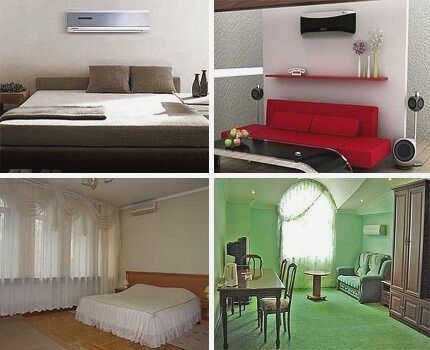

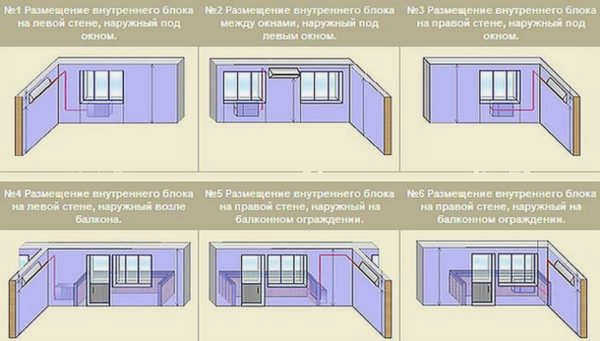

Наиболее распространенное расположение внутреннего блока – над кроватью/диваном. Наружный блок обычно размещают на улице возле окна или на балконной плите.
При выборе места установки устройства необходимо учитывать некоторые принципы:
- расстояние между устройством и потолком должно быть не менее 15-20 см, хотя некоторые производители в своих инструкциях указывают 20-30 см;
- не менее 30 см от боковой стороны устройства до стены;
- не менее 150 см от препятствия, которое будет мешать или рассеивать поток отработанного воздуха.

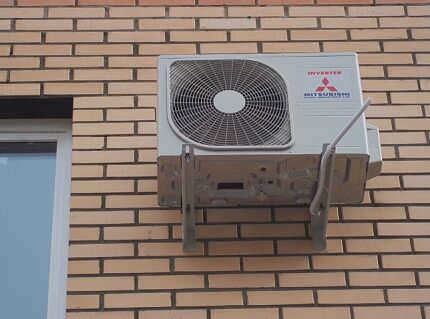

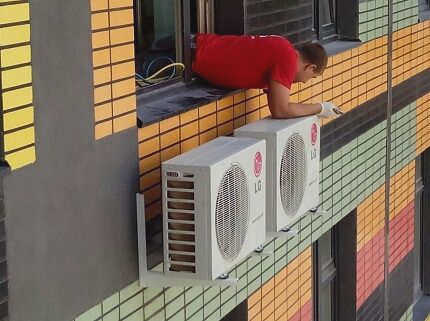

Для внешней части сплит-системы место расположения следует выбирать в зависимости от несущей способности стен. Ее можно установить у окна, на плите, окружающей лоджию, или на стене рядом с балконом.
Тем, кто живет на нижних этажах, лучше установить устройство над окном – как можно дальше от прохожих.
Исходя из технических требований к фасадной стене, которая будет использоваться в качестве площадки для крепления наружного блока сплит-системы – возможная несущая способность должна в 2,5 раза превышать вес монтажного блока.
В многоэтажном доме, особенно если квартира находится на высоком этаже, необходимо вызвать специалиста с верхнего этажа или расположить точку установки как можно ближе к окну, чтобы обеспечить легкий доступ во время установки.
Выбор места установки
Установка кондиционера своими руками начинается с определения места установки оборудования. Поскольку сплит-системы состоят из двух и более блоков, необходимо выбрать место для обоих. При этом важно учесть, как будет рассеиваться холодный воздух в доме или квартире, а также принять во внимание технические требования.

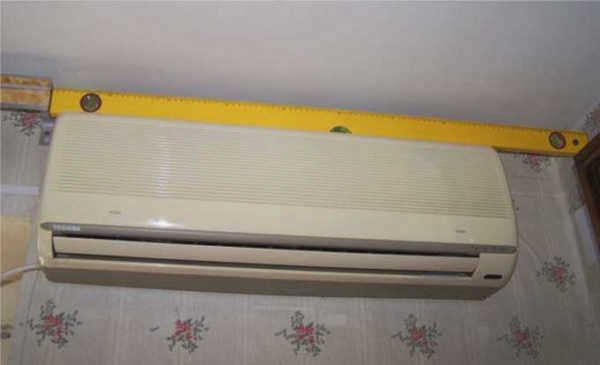

Начнем с технических требований. При выборе места для внутреннего блока учитывайте следующие требования
- Не менее 15 см от блока до потолка (у некоторых производителей не менее 20-30 см);
- Не менее 30 см от стены сбоку;
- на расстоянии не менее 150 см от препятствия, о которое будет упираться поток холодного воздуха.
Наружный блок обычно размещают возле окна или на открытом балконе, если таковой имеется. На застекленном балконе возможен монтаж на балюстраде (если она обладает достаточной несущей способностью) или сбоку на стене. Если вы живете на первом этаже многоэтажного дома, постарайтесь разместить наружный блок выше уровня окна, подальше от прохожих. На более высоких этажах можно разместить его под окном или сбоку.
Если установка кондиционера своими руками планируется в частном доме, то место выбирается с учетом несущей способности стен. В случае вентилируемого фасада можно использовать специальное крепление или подвесить блок на цоколь, если таковой имеется.
При выборе места расположения блоков сплит-системы также важно учитывать, что в большинстве случаев указываются минимальные и максимальные расстояния между блоками. Конкретные значения зависят от производителя. Например, минимальное расстояние может составлять 1,5 м, 2,5 м (различные модели Daikin) или даже 3 м (Panasonic). Для некоторых производителей минимальная длина не регулируется, т.е. может быть произвольной. В этом случае блоки могут быть установлены "спина к спине". Монтажники называют такой способ установки "сэндвич".
Что вам понадобится для самостоятельной установки
Вы наверняка знаете, сколько стоит установка кондиционера специалистами. На вопрос, почему они берут такие цены, если работа занимает всего три часа, они отвечают, что оборудование очень дорогое и его амортизация составляет значительную часть стоимости. Возможно, так оно и есть, но большая часть этого оборудования может уже находиться в доме. Исключением является вакуумный насос, но многие бригады обходятся без него, так как нормальный стоит дорого, а сломанный бесполезен.
Оборудование
Итак, чтобы установить кондиционер своими руками, вам понадобится следующее оборудование:
- Ударная дрель, чтобы проделать отверстие в наружной стене в месте прокладки проводов, соединяющих внутренний и наружный блоки.
- Насадочная дрель с набором сверл разного диаметра.

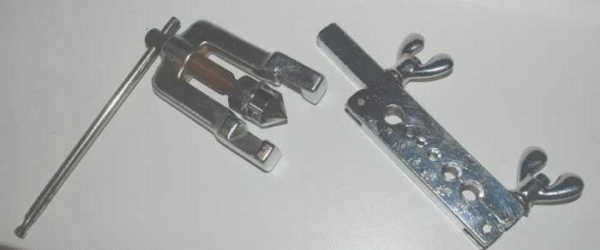

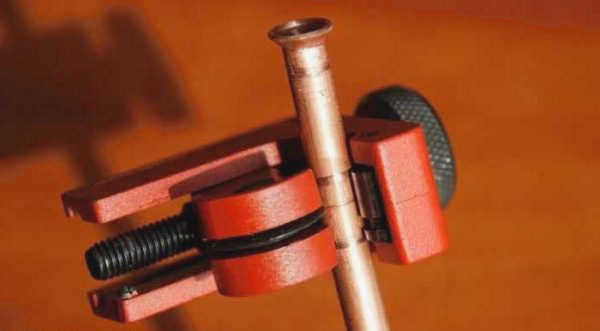

- Труборез для резки медных труб и фрезер для удаления заусенцев. Напильник/шлифовальная машина и наждачная бумага могут быть достаточными, но нежелательны.
- Резак для медных труб.
Для идеального монтажа необходим вакуумный насос, но обычно его нет, а для участков до 6 метров можно обойтись и без него.
Материалы
Для подключения и установки двух блоков сплит-системы потребуются следующие расходные материалы:
- Кабель для подачи питания и подключения устройства. Марка и технические характеристики кабеля зависят от производителя и обычно указываются на листе данных в инструкции по монтажу. Обычно это 4-жильный кабель сечением 2 мм2 или 2,5 мм2. Длина кабеля равна длине трассы с небольшим запасом.

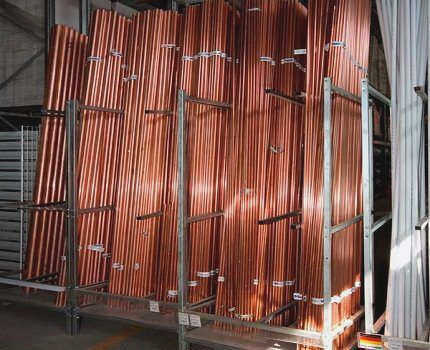

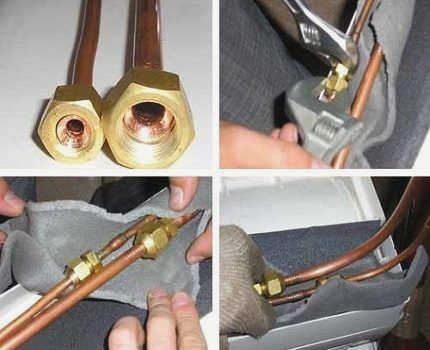

- Толстостенные медные бесшовные трубы (не водопроводные, а специальные трубы для систем охлаждения и кондиционирования). Трубы потребуются двух диаметров – большего и меньшего. Конкретные номера будут указаны в инструкции, длина каждого куска – длина трассы плюс 20-30 см на запас. Еще раз напомним, что медные трубы – это не водопроводные трубы, а трубы для холодильной промышленности. Они содержат другой тип меди – более мягкий, который может хорошо развиваться и обеспечивать необходимую герметичность. Медные трубы следует транспортировать и хранить с заглушками на краях для предотвращения попадания пыли.
- Материал изоляции труб из технической резины. Поставляется в темно-сером или черном цвете. Цвет не влияет на качество, поставляется двухметровыми отрезками. Необходимая длина равна длине трассы. Изоляция требуется для труб обоих диаметров – большего и меньшего.
- Дренажная труба. Специалисты рекомендуют специальный гофрированный шланг с пластиковой спиралью внутри. Если вы устанавливаете его самостоятельно, полипропиленовая труба часто заменяет его. Длина дренажной трубы равна длине трассы плюс 80 см.

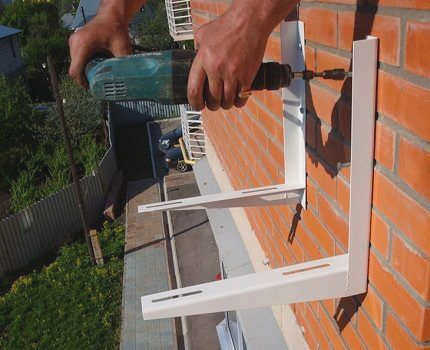

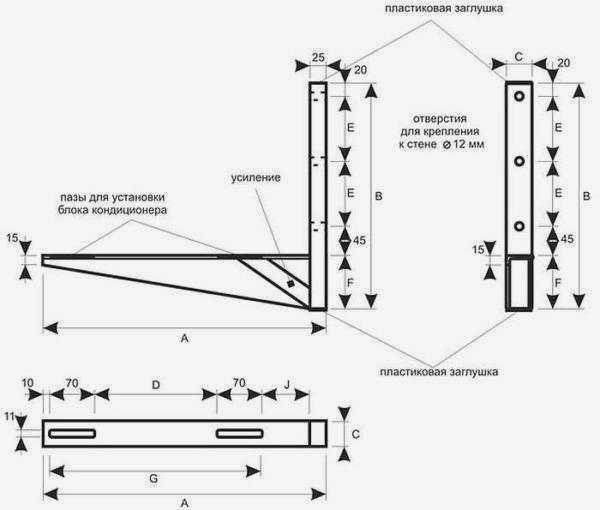

- Два L-образных кронштейна для крепления наружного блока. Их размер должен соответствовать размерам блока, а несущая способность должна превышать вес блока в 4-5 раз. Этот запас необходим для компенсации ветровой и снеговой нагрузки. Желательно приобретать их у компаний, продающих аксессуары для кондиционеров. Обычные кронштейны могут оказаться ненадежными.

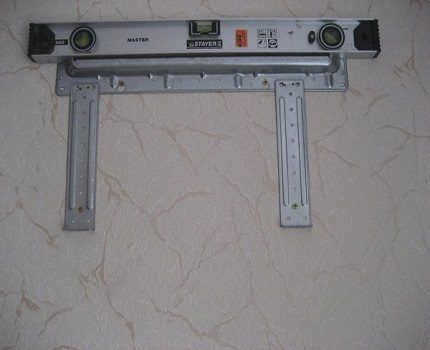

- Шурупы, анкеры, дюбели. Тип, размер и количество зависят от типа кронштейнов и монтажной пластины внутреннего блока и типа стен, на которых будет установлен кондиционер.
- Пластиковый ящик 60*80 см – чтобы можно было укрыть установленные инструменты.
Подготовка инструментов: без чего можно обойтись
Причина самостоятельного демонтажа – экономия денег и времени. Однако демонтаж сплит-системы должен проводиться с соблюдением всех правил. Иначе может закончиться ценный фреон и придется приглашать специалиста для закачки нового фреона.
Источник krrot.net
Для работы вам понадобятся инструменты; некоторые разновидности можно заменить более дешевыми аналогами, а некоторые элементы можно (с некоторыми оговорками) выбросить. В идеале необходимо подготовить следующие инструменты:
- Манометр низкого давления (манометрический коллектор). Он используется для определения давления после закачки хладагента в наружный блок. Стоимость прибора колеблется от 1,5 до 3,5 тысяч рублей, поэтому нет смысла покупать его для разовой операции. Если прокачка выполнена правильно, можно обойтись без манометра.
- Набор шестигранных гаечных ключей. Они необходимы, так как используются для откручивания фитингов на блоке. В большинстве бытовых кондиционеров используются шестигранники 4 и 5 мм. Гаечные ключи большего размера обычно используются в полупромышленных моделях.
- Отвертки: плоская и фигурная (Phillips), разводной ключ.
- Труборез и заглушки. Если у вас нет трубореза, подойдет обычная ножовка (но это будет не так удобно).
Источник lalafo.com
Ваш бюджет на демонтаж зависит от того, сможете ли вы сделать это из окна или с балкона; на высоких этажах вам понадобится альпинистское снаряжение. Защитное оборудование – это отдельная статья расходов, на которую не следует жалеть. Также важно понимать, что вы не сможете выполнить эту работу в одиночку. Для правильного демонтажа кондиционера вам понадобится помощник.
Демонтаж работающего кондиционера (с фреоном)
Ниже рассматривается частичный или полный демонтаж работающего кондиционера. Такая процедура необходима при переезде или, как в моем случае, во время ремонта. Цель всей процедуры – закачать весь фреон в наружный блок и удержать его там с минимальными (некритичными для работы) потерями. Это можно сделать тремя способами.
Способ без манометра
Необходимо собрать хладагент в теплообменнике наружного блока. Для этого выполните следующие действия:
- Переведите кондиционер в режим охлаждения: включите режим охлаждения с помощью пульта дистанционного управления и установите минимально возможную температуру.
Источник delicesucre.ru
- После того как кондиционер будет работать (в помещении), подойдите к наружному блоку и снимите защитную крышку на входе трубы.
- Открутите заглушки (колпачки) сервисных кранов, которые открыты во время работы. Шестигранные краны станут доступными.
- Перед началом работы убедитесь, что компрессор кондиционера работает (на это указывает характерный шум из наружного блока или холодные краны).
Если вы проводите демонтаж зимой и температура ниже, чем можно установить на пульте дистанционного управления, компрессор может не включиться, так как считает, что в помещении достаточно прохладно. В этом случае придется прибегнуть к хитрости: откройте крышку внутреннего блока, снимите решетки и найдите датчик температуры. Помощник возьмет датчик в руку, нагреет его и искусственно завысит показания температуры.
Сервисные краны имеют разные размеры, соответствующие размеру всасывающей трубы (более толстые) и нагнетательной трубы (более тонкие). Для закачки фреона в наружный блок кондиционера выполняются следующие действия:
Описание видео
Подробнее об установке кондиционера в этом видео:

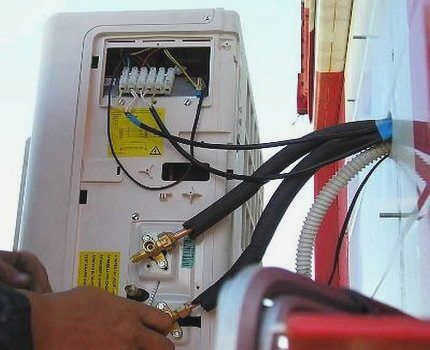

После завершения всех электромонтажных работ следует запустить блок в работу. Систему необходимо подготовить, удалив из нее весь воздух, азот и влагу. Они попадают в трубы во время монтажа. Если система не будет очищена от посторонних газов, нагрузка на компрессор возрастет, а срок его службы сократится.
Влага также негативно влияет на производительность системы. Фреон, закачиваемый в систему кондиционирования, содержит масло. Оно предназначено для смазки внутренних компонентов системы. Поскольку масло имеет гигроскопичную структуру, оно теряет свою эффективность при смешивании с водой. Это, в свою очередь, приводит к преждевременному износу компонентов системы.
Понятно, что эта операция необходима. Система, конечно, запустится, но ненадолго. Воздух и другие загрязнения могут быть удалены двумя способами:
- Путем введения фреона в систему;
- С помощью вакуумного насоса.
Первый способ может быть достигнут с помощью небольшой дополнительной подачи фреона, закачанного во внутренний блок. Он подходит только для трасс длиной до 6 метров. Поэтому для более длинных линий требуется вакуумный насос. Если продуть длинную систему от внутреннего блока, то фреона для ее обслуживания не останется.
Читайте также:
Как выбрать кондиционер для дома: особенности и оценка моделей
Забор фреона
Перед началом работы с наружным блоком открутите заглушки и клапанные крышки. Затем откройте на 1 секунду вентиль внутреннего блока на трубе большего диаметра. Это делается в зависимости от конструкции клапана. Обычно используется шестигранный ключ.
Резюме
В заключение хотелось бы отметить, что и монтаж, и пуско-наладка кондиционеров и сплит-систем – достаточно сложное мероприятие. Необходимо обладать навыками строительно-монтажных работ, разбираться в технической документации и материалах. Поэтому в большинстве случаев к таким работам привлекаются специалисты.
Кроме того, некоторые крупные сплит-системы устанавливаются только представителями производителя. В противном случае теряется гарантия на сервисное обслуживание.
Следует также помнить, что в России и близлежащих странах системы кондиционирования работают от вакуумных насосов. В мировой практике они не используются. Например, в том же Израиле, где кондиционеры не выключаются круглый год. Почему так происходит – вопрос к зарубежным специалистам.
