Можно ли ставить узо после узо

Надеюсь, что эта статья будет понятна и легка для восприятия. Как всегда, я постараюсь изложить информацию с графическим сопровождением мысли, т.е. будут картинки и фотографии, потому что считаю, что лучше один раз увидеть, чем сто раз услышать.

Какие параметры необходимо учитывать при выборе автоматического выключателя остаточного тока?

Чтобы обеспечить безопасность и долгий срок службы автоматического выключателя, при выборе этого устройства необходимо учитывать несколько факторов:

1. Номинальный ток. Он определяется контактами внутри устройства. Для обеспечения безотказной работы номинальный ток автоматического выключателя УЗО должен быть равен или, предпочтительно, предпочтительно больше, чем у автоматического выключателя максимального тока..
2. Количество полюсов. Для трехфазных систем следует выбирать четырехполюсное УЗО. Для однофазных систем следует выбирать двухполюсное устройство.
3. Ток утечки. Когда автоматический выключатель УЗО подключен непосредственно к линии или прибору, уставка дифференциальной защиты должна быть не более 30 мА для комнат и 10 мА для ванных комнат. Если ниже по потоку от выключателя УЗО установлены дополнительные УЗО или RCCB, значение составляет 100-500 мА, в зависимости от места установки.

Разница между автоматическими выключателями УЗО и RCCB

Для защиты от поражения электрическим током в электрических сетях используются два типа устройств – автоматический выключатель с остаточным током и автоматический выключатель остаточного тока.

Основным отличием этих устройств является наличие в автоматическом выключателе остаточного тока функции защиты от перегрузки и короткого замыкания, поэтому такой аппарат может заменить сразу два устройства – автоматический выключатель и УЗО.

Недостаток автоматического выключателя остаточного тока Недостатком блока предохранителей является более высокая цена по сравнению с комплектом этих устройств, поэтому AHDR устанавливается только тогда, когда в распределительном устройстве недостаточно места для большого количества устройств или для замены обычного автоматического выключателя.

Установка автоматического выключателя остаточного тока до или после устройства

На самом деле, я думаю, что вопрос можно сформулировать так: "Что появилось первым – курица или яйцо"?

Давайте посмотрим, в чем заключается опасность. Опасность заключается в том, что у автоматического выключателя нет защиты от сверхтока. Если в цепи есть перегрузка по току или короткое замыкание, UZO не сработает, поэтому он работает в паре с автоматическим выключателем.

Ток короткого замыкания может в сотни раз превышать номинальный ток. Легко понять, что прохождение таких больших токов через УЗО не принесет никакой пользы. Такая операция может привести к повреждению его внутренних компонентов, выгоранию контактов, и устройство может просто перестать работать.

Самое неприятное во всем этом – стоимость УЗО, которая на порядок выше, чем стоимость автоматического выключателя.

По мнению некоторых читателей, в зависимости от того, где установлен автоматический выключатель, будет зависеть и то, неисправен он или нет. Что я могу сказать? Раньше я думал, что последовательность имеет значение.

Схемы подключения УЗО и автоматического выключателя

Друзья, чтобы разобраться с этим вопросом, давайте рассмотрим несколько схем подключения УЗО и автоматических выключателей. В каждом варианте подключения мы смоделируем аварийную ситуацию с протеканием тока короткого замыкания.

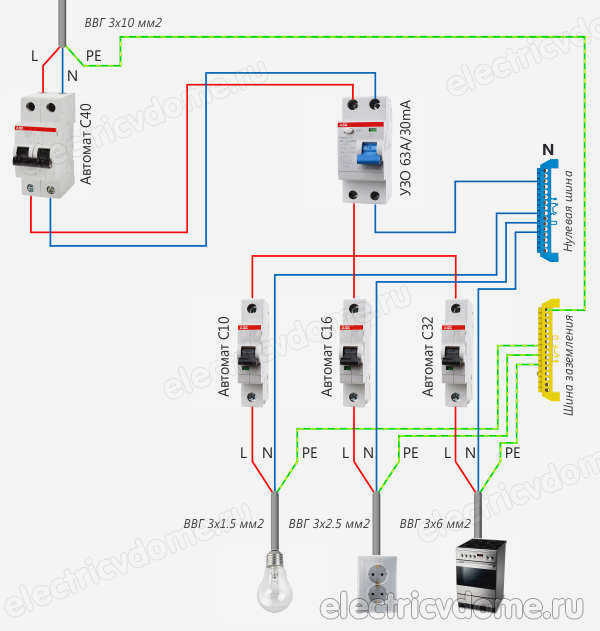

Вариант подключения 1. Одно УЗО на несколько групп автоматических выключателей

С этим При таком варианте подключения одно УЗО для нескольких автоматических выключателей При таком подключении одно УЗО защищает несколько групп линий. В этом случае автоматический выключатель устанавливается сверху, а выключатели для различных групп потребителей – за выключателем.

Эта схема в настоящее время очень популярна и позволяет сэкономить много денег.

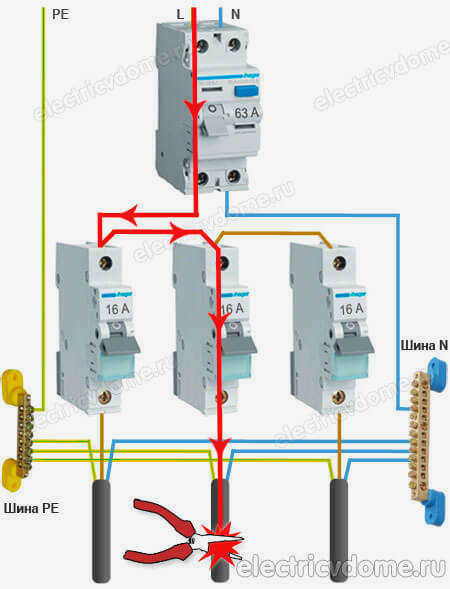

Кстати, я уже рассказывал, как сделать такое подключение на сайте "Электрик на дом". Прочитайте статью о подключении автоматического выключателя УЗО к группе автоматических выключателей. Теперь представьте ситуацию, когда в одной из линий группы произошло короткое замыкание. Например, в группе 2. На рисунке показано протекание тока короткого замыкания.

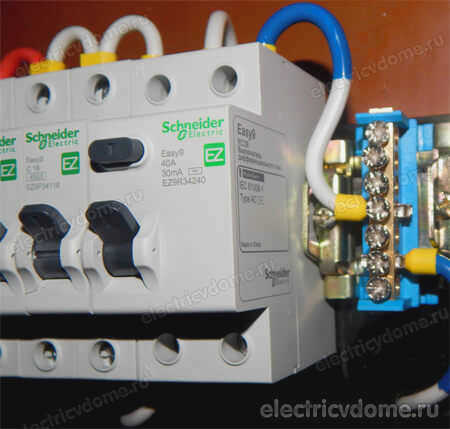

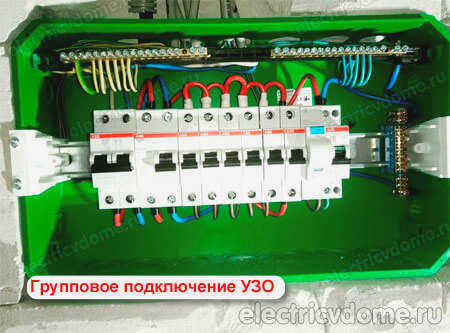

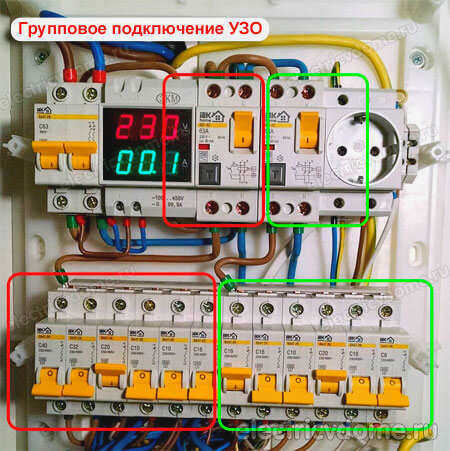

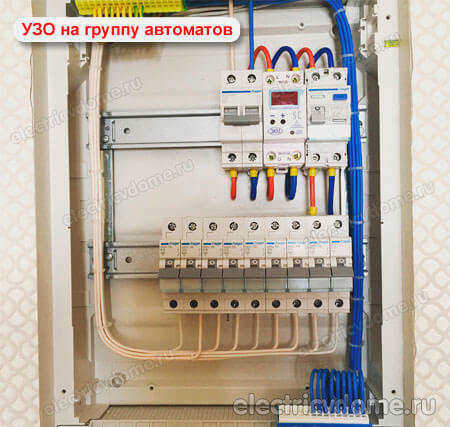

Вот несколько примеров использования таких цепей в электрических щитах:

В этом случае ток короткого замыкания будет протекать по следующему пути: УЗО – автоматический выключатель группы 2 – силовой кабель – потребитель.

Автоматический выключатель до или после УЗО: в чем различия и преимущества этих вариантов?

Мы рассмотрели два варианта подключения. Все конфигурации правильные, вам просто нужно решить, какая из них более подходящая в вашем случае.

Мы с Тамарой идем парой.

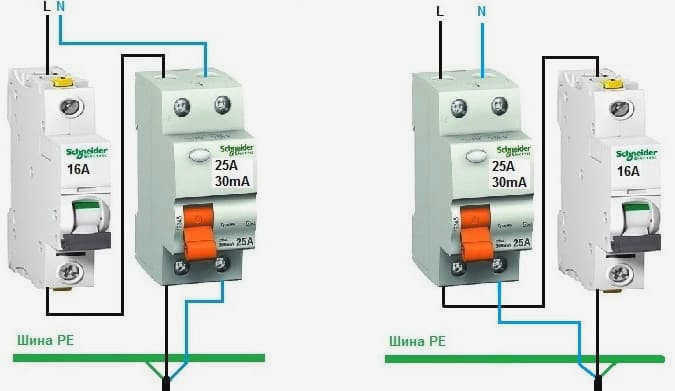

Нет, мы не будем читать здесь стихи Агнии Барто – только по нашей теме. Ниже приведены схемы, в которых цепь защищена одним автоматическим выключателем и одним автоматическим выключателем.

В схеме автоматический выключатель слева находится перед УЗО, а автоматический выключатель справа – за ним. В обоих случаях работает одна и та же пара устройств, но есть различия, причем не только схематические:

• На схеме слева вы можете оценить простоту установки. Смотрите сами, с первого места "фаза" (схема слева) подается через короткую перемычку на УЗО, а "ноль" подключается непосредственно к прибору. Кабель к розеткам подключается только к шине PE и автоматическому выключателю утечки на землю.
• На схеме справа, где автоматический выключатель находится за УЗО, кабель, ведущий к розеточной группе, должен быть подключен к разным устройствам: фазный провод к автоматическому выключателю, а нулевой провод к УЗО. Такой вариант неудобен при монтаже; человек без практических знаний легко может допустить ошибку при подключении.

Применение. Если схема предполагает использование одного автоматического выключателя и одного УЗО, то автоматический выключатель должен быть расположен спереди.

Одно УЗО и несколько автоматических выключателей: как и зачем

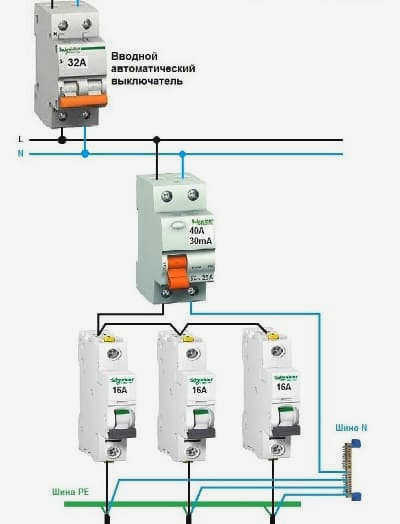

Давайте теперь обсудим случай, когда несколько автоматических выключателей подключены к одному УЗО. Почему они всегда располагаются после автоматического выключателя остаточного тока? Схема была рассмотрена выше.

Вы можете сказать, а что если бы автоматические выключатели были установлены первыми? Давайте посмотрим на схему и что мы увидим? Именно так, конструкция оказывается совершенно нефункциональной и даже неправильной.

Как правильно выбрать номинал автоматического выключателя?

Остается правильно выбрать номинал устройства, иначе оно может перегореть из-за перегрузки. Это значение указывается на каждом изделии и обозначает:

• Непрерывный ток, который УЗО способно выдержать без риска повреждения.
• Способность контактов устройства стабильно коммутировать допустимый ток, т.е. отключать питание линии в случае возникновения тока утечки. Токи, превышающие номинал, не должны протекать через отключающее устройство, иначе контакты нагреются и корпус расплавится.

Номинальное значение для пара

Конечно, не помешает подумать о том. какой тип автоматического выключателя остаточного тока выбрать для защиты от токов утечки. Однако не забудьте защитить его автоматическим выключателем, который отключит перегрузку заранее, до того, как защитное устройство начнет выходить из строя.

Чтобы максимально защитить автоматический выключатель от перегрузки, он должен иметь такой же или на порядок больший номинал, чем защищающий его автоматический выключатель. Например, если в паре "один выключатель – одно УЗО" первый будет рассчитан на 16 А, то для второго уже должен быть выбран номинал 25 А. Не меньше, а больше – допустимо. Такой запас обеспечит защиту от сверхтока до того, как автоматический выключатель сработает от перегрузки.

Не забывайте, что автоматический выключатель сработает не на пределе, а при превышении номинала на 13%. Другими словами, выключатель на 16 А сработает при 18 А. Этот ток будет протекать через автоматический выключатель, а если он еще и 16А, то контакты немного нагреются, чего лучше избегать.

Выбор номинала группы: одно УЗО – несколько автоматических выключателей

Задача также проста. Вам нужно рассчитать максимально возможный ток, который может когда-либо протекать через предохранитель – и все!

Принципиальная схема группы миниатюрных автоматических выключателей

Мои коллеги часто задают мне вопрос, на который я устал отвечать, поэтому я решил написать об этом в своем блоге. Вопрос звучит примерно следующим образом: "Если вы хотите использовать один АПВ для нескольких автоматических выключателей, какой номинальный ток должен быть у АПВ? Какова схема подключения группы автоматических выключателей? Сколько автоматических выключателей может быть подключено к одному АПВ??". В общем, все эти вопросы относятся к правильному подключению автоматического выключателя остаточного тока, поэтому давайте рассмотрим их подробнее.

Всем известно, что автоматический выключатель остаточного тока не имеет собственной защиты от перегрузки или короткого замыкания. Автоматический выключатель остаточного тока должен работать в паре с УЗО. Этот дуэт работает следующим образом: если в линии происходит утечка тока, срабатывает автоматический выключатель остаточного тока; если в линии происходит перегрузка по току, срабатывает автоматический выключатель.

Насколько большим или маленьким должен быть автоматический выключатель?

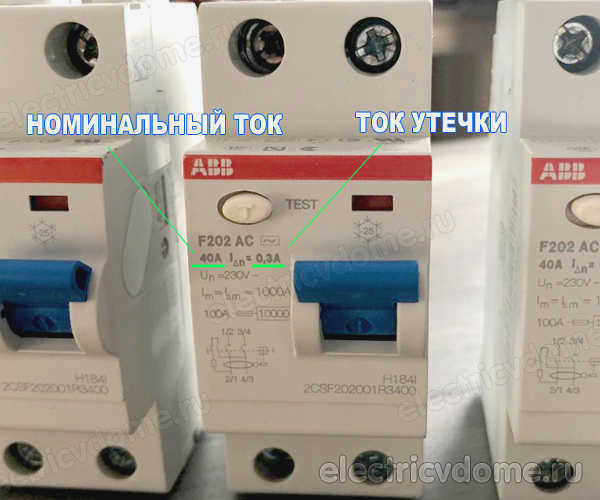

Номинальный ток (16A, 25A, 40A, 63A .) указан на каждом предохранителе. Это ток, который может протекать через УЗО в течение длительного времени, не причиняя вреда.

Если фактический ток, протекающий через УЗО, превышает номинальный, оно будет повреждено (перегрев контактов, оплавление корпуса, повреждение внутренних деталей). Поэтому УЗО всегда должно быть защищено Автоматический выключатель с номинальными параметрами. Автоматический выключатель ДОЛЖЕН иметь номинал меньше или равный номинальному току УЗО. Только в этом случае будет обеспечена защита.

Не имеет значения, где он установлен до или после УЗО.. Самое главное, чтобы оно было одно. Не имеет значения, сколько автоматических выключателей подключено, один или несколько. Чтобы понять вышесказанное, давайте рассмотрим несколько вариантов подключения автоматического выключателя к группе автоматических выключателей.

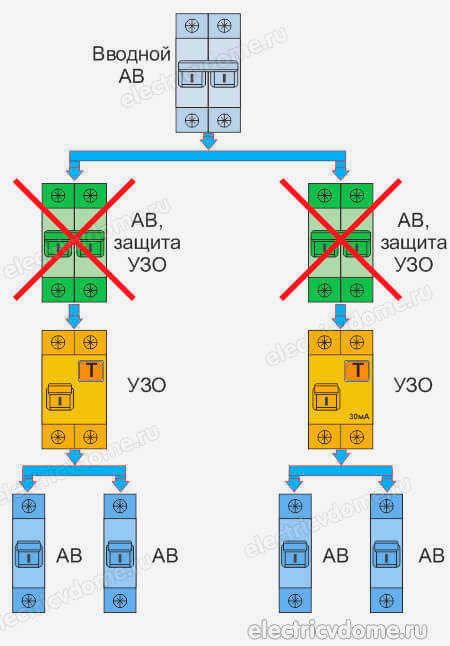

Пример 1: Нужен ли мне отдельный автоматический выключатель для УЗО?

В этом примере я хотел бы показать, когда необходим отдельный автоматический выключатель для УЗО.

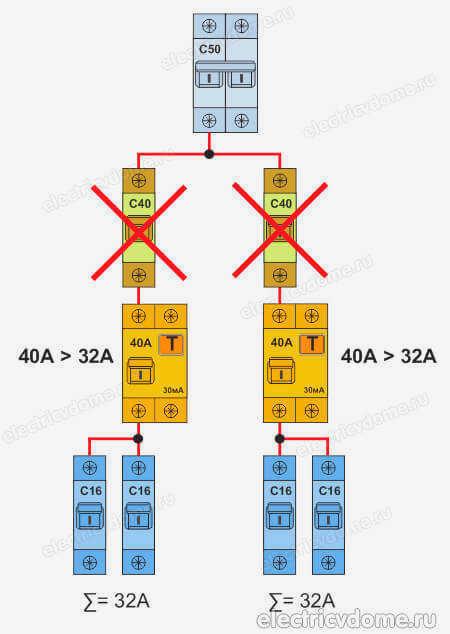

Например, имеется автоматический выключатель на 50 А, два УЗО на 40 А, две пары ответвительных автоматических выключателей по 16 А каждый. Получается, что при максимальной нагрузке на линию через каждое УЗО будет протекать 32А.

Нужна ли защита УЗО? В данном случае нет, так как его нагрузочная способность позволяет ему выдерживать такую нагрузку в течение длительного времени. Из этого можно сделать вывод:

Пример 2. К УЗО не должно быть подключено больше выключателей, чем его номинальный ток.

Цепь, состоящая из автоматического выключателя на 40 А. Затем есть два автоматических выключателя УЗО на 25 A и 40 A. К каждому выключателю УЗО подключена своя группа автоматических выключателей. К первому подключены два автоматических выключателя на 6А и 16А. Ко второму подключены три автоматических выключателя на 16 А и один выключатель на 10 А. Что можно сказать об этой схеме?
