Примечание: Перед выбором заменяемых розеток и выключателей необходимо определить сечение существующего кабеля. Это связано с тем, что сечение кабеля должно соответствовать номиналам подключаемых электроприборов. Это особенно важно при использовании заземляющего проводника в качестве фазного. Ведь он часто изготавливается с несколько меньшим сечением. Поэтому, если у вас есть возможность, подключите такой провод к светильнику с меньшей мощностью.
Как превратить выключатель в розетку
При ремонте или перепланировке дома вопрос "Как переделать выключатель в розетку и наоборот?" возникает довольно часто. Нет ничего невозможного, и если вы хотите это сделать, мы с радостью вам поможем. В этом нет ничего сложного, просто следуйте нашим инструкциям.
Превращение розетки в выключатель
Начнем с более простого варианта – преобразования точки питания с розеткой в точку питания с выключателем. Для этого нам не нужно прорезать стену для новой проводки, достаточно изменить схему подключения.
Нет необходимости делать отверстие в стене, если провода от светильника и от розетки находятся в одной распределительной коробке. В противном случае необходимо просверлить отверстие в стене.
Переделка под один выключатель
Во-первых, рассмотрите возможность установки одного выключателя. Это проще и дает представление о типе коммутации, которую необходимо выполнить.

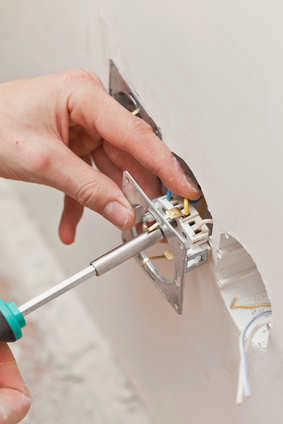

Демонтаж розетки
- Перед тем как переоборудовать розетку в выключатель, необходимо выполнить некоторые подготовительные работы. Прежде всего, необходимо отключить питание цепей, которые будут задействованы, а также соседних цепей, которые могут быть случайно затронуты. Лучше всего снять напряжение со всей квартиры или дома.

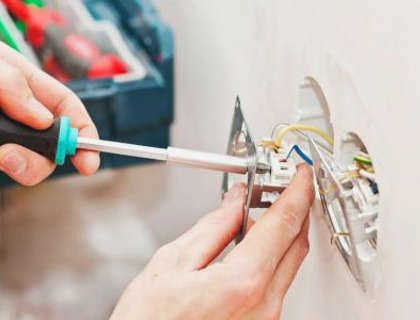

- Убедившись в отсутствии напряжения с помощью измерительного прибора, снимите старую розетку. Останутся только два или три торчащих провода.
- Прежде всего, давайте разберемся с этими проводами. Если ваш дом подключен в соответствии с ПУЭ 1.1.30, то синий провод – это нейтраль или нулевой провод, а желто-зеленый – заземление. Третий провод – это фазный провод, он может быть любого цвета.
Обратите внимание, что в советских домах может не быть провода заземления. Поэтому если из стены торчат только два провода, то это фазный и нулевой провод. Если они не имеют цветовой маркировки или если вы не уверены, что они есть, важно выяснить это. Для этого просто разверните провода и подайте напряжение. Прикоснитесь к проводам отверткой. Если вы коснетесь фазного провода, загорится индикатор.
Подключение выключателя и розетки по отдельности
Прежде чем подключать выключатель и розетку, давайте немного поговорим об используемой вами однофазной электрической сети.
Если следовать всем правилам и нормам ПУЭ, она состоит из трех проводов:
- Первый – это фазный провод, он может быть любого цвета. На электрооборудовании он обычно обозначается буквой "L".
- Второй – нулевой провод. Согласно пункту 1.1.29 Правил устройства электроустановок, он должен быть обозначен синим цветом. Место его подключения на электрооборудовании должно быть обозначено буквой "N".
- Третий проводник – это защитное заземление. Он маркируется зеленым и желтым цветами. Символ заземления указывает на точку подключения заземления.
Подключение розетки
Если розетка подключается отдельно, то ни в одной из инструкций нет особых требований к порядку подключения фазного и нулевого проводов. По этой причине подключение является простым и не требует специальных знаний.
Подключение электрической розетки
- Для этого сначала обесточьте распределительную коробку, в которой будет производиться подключение.
- Определите фазный, нейтральный и защитный заземляющий проводники в распределительной коробке. Это можно сделать с помощью цветовой маркировки проводников. Если подключение выполняется не в соответствии с правилами ПУЭ, это следует сделать с помощью индикатора напряжения.
- Подключите каждый проводник трехжильного кабеля к фазе, нейтрали и защитному проводнику. Это должно быть сделано в соответствии со стандартом.

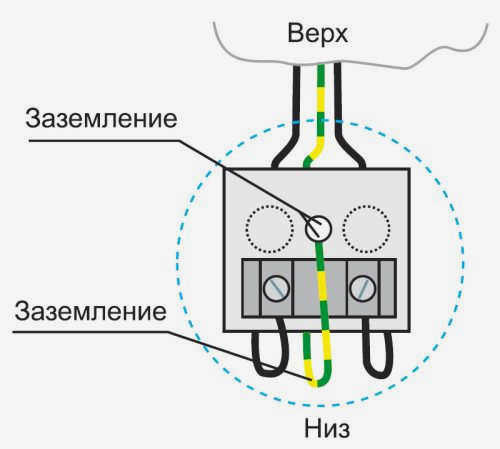

- Теперь выполните подключение непосредственно к розетке. Подключите защитный проводник к клеммам заземления розетки. Подключите фазный и нейтральный провода к силовым контактам розетки. Порядок подключения не имеет значения.
- После установки розетки в распределительной коробке и прокладки кабеля на розетку можно подавать питание.
Подключение выключателя от розетки
Часто возникает вопрос о том, как соединить розетку и выключатель, расположенные близко друг к другу. Не всегда разумно прокладывать отдельный кабель от распределительного щита, и нет смысла делать это, если соединение можно выполнить с помощью существующих кабелей.
Существует два способа такого подключения, которые не слишком отличаются друг от друга.
Подключение выключателя от розетки к соседнему светильнику
Перед подключением розетки и выключателя определитесь с расположением светильника, который будет включать выключатель. Если он находится рядом с выключателем, например, с настенным светильником, то нейтральный провод лучше подключить непосредственно к розетке.

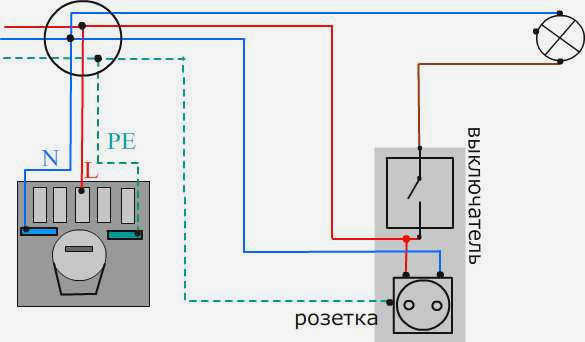

Схема подключения выключателя к розетке с использованием "нулевой" розетки
- В этом случае подключение розетки к выключателю осуществляется следующим образом. Сначала подключите розетку в соответствии с приведенной выше последовательностью.
- Теперь подключите светильник. Подключите нулевой и защитный провод светильника к нулевому и защитному проводу розетки. Рекомендуется делать это непосредственно на клеммах розетки.
- Подключите фазный провод от светильника к клемме выключателя.
- Теперь подключите фазный провод к клемме розетки и к входу выключателя, и наша схема готова к использованию.
Подключение выключателя к розетке для удаленного светильника
Если же необходимо подключить выключатель к розетке для светильника, находящегося на большом расстоянии от выключателя, рекомендуется другой способ. Он принципиально не отличается от описанного выше, но позволяет сэкономить количество проводов.
Перестройка схемы с двухсторонним выключателем

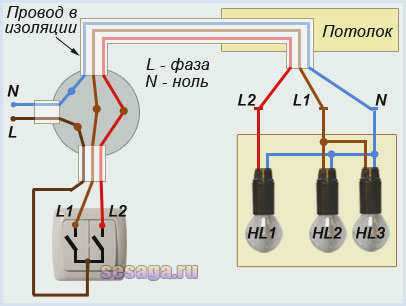

На рисунке показана стандартная схема освещения с двухсторонним выключателем, которая будет использована в качестве примера для объяснения процесса переделки. Сам процесс будет осуществляться в два этапа.
Первый шаг – это выбор проводов для потолка, и здесь нам придется работать с проводами под напряжением. На втором этапе мы установим схему. Разумеется, места расположения выключателей и розеток должны быть подготовлены заранее.
Мы будем строго следовать следующим пунктам:
(а) отключим электричество в рассматриваемой комнате и отсоединим люстру от проводов. Выключатель вынуть из розетки и оставить висеть на проводах.
б) Раздвиньте провода на потолке так, чтобы оголенные концы не касались друг друга, и снова подключите напряжение.
в) Нажмите, например, на левый выключатель и с помощью отвертки найдите на потолке первый коричневый фазный провод. Пометьте один конец на потолке, а другой – на выключателе (цвета проводов указаны на схеме).
d) Нажмите на правый выключатель и с помощью отвертки найдите второй красный фазный провод. Также пометьте оба конца: один на потолке, а другой напротив правой кнопки. Оставшийся третий синий провод будет нулевым.
(e) Найдите входящий фазный провод на выключателе с помощью отвертки и пометьте его. Обычно он подключен с противоположной стороны от двух исходящих проводов.
f) Отключите питание в рассматриваемой комнате и выньте вилку из розетки выключателя. Оставьте провода, к которым он был подключен, на своих местах или запомните их такими, какими они были.
g) Подключите люстру, рассчитанную на работу с одним кнопочным выключателем. Подключите один провод к первому фазному проводу, а другой – к нейтральному.
Как подключить розетку к настенному выключателю?
Добрый вечер, у меня есть настенный выключатель на обычном двухжильном кабеле. Как мне подключить розетку?
Поделиться в социальных сетях
Комментарии и мнения (3)
Просто и понятно 5++!
Жертва ЕГЭ, только фаза приходит на выключатель и проходит через него к лампе…:)
Дмитрий Макаров (Эксперт)

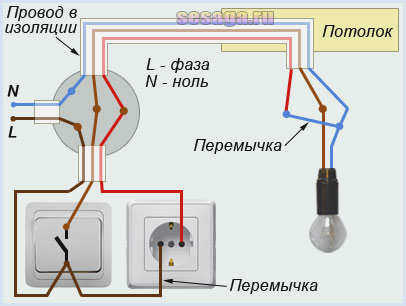

Чтобы подключить новую розетку к уже установленному выключателю, воспользуйтесь схемой ниже.
Читайте также: Точечная сварка в домашних условиях
Как видите, в данном случае, чтобы подключить розетку от двухжильного кабеля, проходящего возле выключателя, нужно взять ноль и фазу. И подключить соответствующие провода к клеммам розетки. Главное условие – провод, прерываемый выключателем, должен быть подведен к точке прерывания со стороны выключателя или коробки. В противном случае при нажатии выключателя розетка будет обесточена, и, следовательно, у вас будет зависимое электроснабжение.
Следует также отметить, что если в результате предложенного способа подключения розетка не функционирует, возможно, один из проводов не подключен. Наличие двойного провода на выключателе не всегда означает, что оба провода подключены к коробке. Часто бывает так, что для выключателя используется только один провод, а второй просто не используется. Поэтому перед подключением розетки убедитесь, что оба провода в кабеле имеют необходимое соединение с нейтралью и фазой.

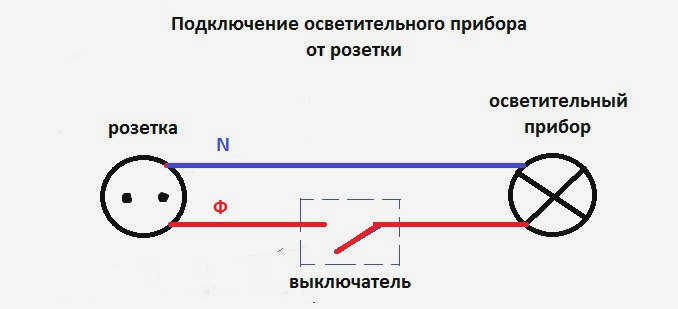

Как подключить один кнопочный выключатель от розетки?
Бытовые выключатели – это устройства, которые создают или разрывают цепь. Это позволяет подключать или отключать различные потребители энергии в нужное время. Они часто используются в сочетании с осветительными приборами, такими как люстры, бра, лампы и т.д. К одной кнопке можно подключить не только одну, но и несколько лампочек.
Способ подключения во многом зависит от конструкции изделия. Существует два типа выключателей, используемых для внешней или внутренней проводки. Первый устанавливается на кирпичных или деревянных стенах и крепится шурупами к розетке. В современных условиях чаще всего используется второй вариант. Что касается выключателей скрытого монтажа, то последние устанавливаются в монтажную коробку, которая предварительно заводится в стену. В этом случае при подключении выключателя одной клавишей от розетки используется скрытая проводка, проложенная в заранее подготовленной траншее, а затем зашпаклеванная.
От правильного выбора одноклавишного выключателя во многом зависит надежность последующей эксплуатации. Номинальный ток выбит на рабочем механизме устройства. Он не должен быть ниже тока, потребляемого нагрузкой. Еще одним критерием выбора является уровень влажности в помещении. Если этот показатель достаточно высок, целесообразно приобрести специальную водонепроницаемую модель.
Рекомендуется заранее подготовить места установки, которые будут расположены в зависимости от типа монтажа. Для варианта скрытого монтажа потребуется монтажная коробка, которую необходимо установить в стену, а для варианта поверхностного монтажа – розетка, которая будет закреплена с помощью дюбелей и шурупов.
После завершения подготовительных работ можно приступать к подключению выключателя непосредственно от розетки в соответствии с разработанной схемой. Зачищенные провода закрепляются винтами в двух контактных зажимах. Изоляция должна быть удалена на расстоянии 5-8 мм от края провода. Полярность контактов соблюдать не обязательно. Фазный провод от розетки вставляется в выключатель. Затем изделие монтируется в стену или на стену. После помещения механизма в монтажную коробку равномерно затягиваются винты лапки, которая постепенно выдвигается и упирается в стену. На закрепленный механизм накручивается декоративная накладка и устанавливается клавиша.
