Можно ли заводить сип в деревянный дом

Правильное подключение загородного дома к электросети является залогом стабильной работы всех инженерных систем. Такое подключение может быть выполнено различными способами. При этом очень важно обратить внимание на соблюдение норм пожарной безопасности и правил устройства электроустановок (ПУЭ).

Особенности подключения электричества в деревянном доме

Деревянные дома были и будут самыми популярными в сельском строительстве. Древесина доступна, деревянные дома просты в строительстве и достаточно комфортны для проживания. Однако при разговоре о деревянном доме невольно возникают ассоциации с огнем. И это действительно так, дерево легко воспламеняется и хорошо горит, а деревянный дом сам по себе пожароопасен. Поэтому все, что может стать причиной пожара, требует особого отношения. Это особенно актуально для отопления и электричества в деревянном доме.

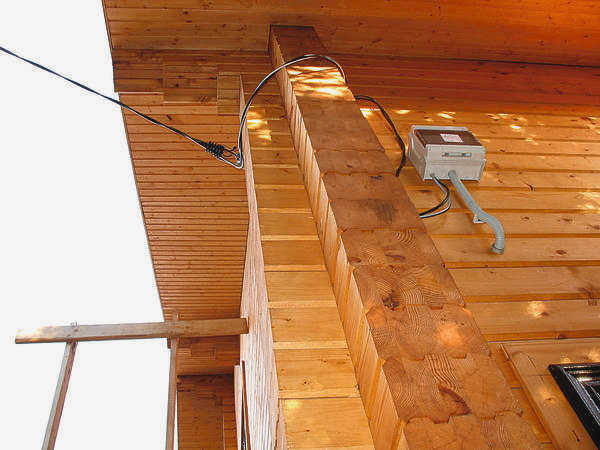

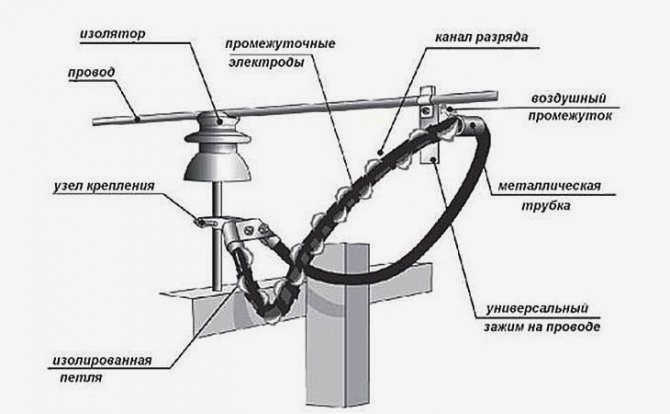

Самый распространенный воздушный ввод электричества в деревянный дом. Подключение электричества к дому осуществляется с помощью самонесущих изолированных (СИП) проводов от ближайшей к дому воздушной линии (ВЛ). Эти провода надежны, просты в монтаже и эксплуатации и, самое главное, безопасны.

При технологическом устройстве подключения электроэнергии к частному дому важно соблюдать технологические нормы расстояния от столба подключения до дома (не более 25 метров). Если это расстояние превышено, то владелец дома должен установить дополнительный столб на своем участке.

Стоит отметить, что на воздушных линиях (ВЛ с изолированными проводами) возможно ответвление электроснабжения дома не от столба, а от пролета между столбами (ПУЭ 7, пункт 2.4.3).

Рассмотрим более подробно организацию самого ввода электричества в дом, а именно прохождение силового кабеля с улицы в дом.

Ввод электрического кабеля в деревянный дом

Согласно нормативным документам, ввод электрического кабеля в любой дом, включая деревянные дома, должен находиться на высоте не менее 2500 мм от уровня земли для изолированных кабелей (ПУЭ 7, раздел 2.4.55) и не менее 2750 мм для неизолированных кабелей (ПУЭ 7, 2.4.55).

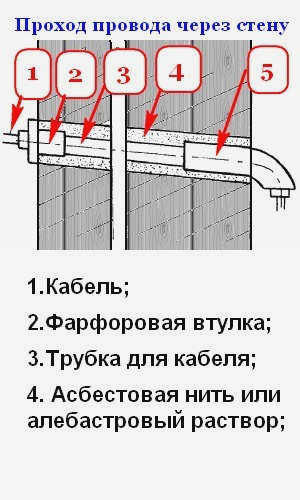

Ввод кабеля в сам дом осуществляется через отверстия в стене или крыше. Проникновение через крышу встречается очень редко и здесь не рассматривается. Ввод кабеля в дом осуществляется через сквозное отверстие в стене дома, выполненное с небольшим уклоном в сторону улицы. Ввод кабеля в деревянный дом обязательно должен осуществляться через стальную гильзу (часть стальной трубы) (СНиП 03.05.06-85).

После прокладки кабеля в гильзе ее герметизируют для защиты от осадков и ветра. Уплотнение кабеля в гильзе выполняется с обеих сторон, со стороны дома и со стороны улицы.

Важно! Обратите внимание, что в соответствии с нормами уплотнение должно быть негорючим и легко удаляемым. Другими словами, монтажная пена, вата или маты не подходят. Стекловата или негорючий синтетический уплотнитель – хорошее решение.

Распределение воздуха

Согласно современным требованиям, такое ответвление должно быть выполнено изолированным алюминиевым проводом сечением не менее 16 мм² (большее сечение выбирается в зависимости от расчетной мощности). Лучше всего для этой цели подходят самонесущие изолированные кабели СИП-2А или СИП-4.

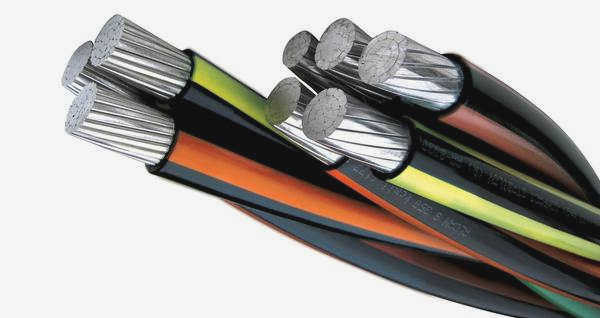

Эти токоведущие изделия заключены в изоляционную оболочку из сшитого светостабилизированного полиэтилена. Эта изоляция устойчива к вредному воздействию ультрафиолетового излучения. Срок службы этих кабелей составляет более 25 лет.

Кабель СИП. Фото с сайта mockwa.com

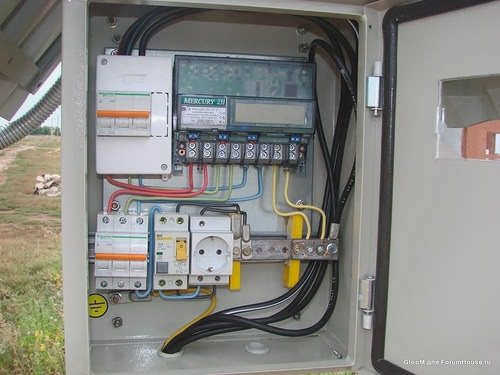

Их преимущества по сравнению с другими решениями для воздушных вводов хорошо известны электрикам. Однако при размещении щита учета на столбе ЛЭП часто возникает проблема качества соединения алюминиевого провода с клеммами модульных устройств.

К сожалению, многие модульные устройства, представленные на российском рынке, не способны обеспечить качественное и прочное соединение между клеммами и многожильным кабелем LV-ABC. Попытка подключить кабель LV-ABC непосредственно к клеммам выключателя обычно приводит к перегреву и разрушению изоляции кабеля через некоторое время в месте контакта.

Поэтому клеммы для подключения алюминиевых кабелей также должны быть изготовлены из алюминия или алюминиевого сплава или должны включать устройства компенсации расширения, например, пружинные шайбы.

Прокладка LV-ABC непосредственно в деревянных домах неприемлема, поскольку, согласно действующим нормам, кабели с алюминиевыми жилами нельзя прокладывать в жилых помещениях. Возможно, это связано с тем, что изоляция LV-ABC не является самозатухающей и легко горит. Поэтому необходимо переходить на медную проводку.

Разветвление воздушных линий под землей

Для этой цели используется кабель, известный как "бронированный", специально разработанный для прокладки под землей. Он состоит из металлической оплетки между пластиковой оболочкой и внешней пластиковой оболочкой. Его назначение – защитить кабель от грызунов, а также от возможных подвижек грунта.

Те, кто прокладывает кабели в трубах, абсолютно не правы: их жесткая прокладка может вызвать неприемлемые нагрузки. Кроме того, в трубах часто скапливается конденсат, а зимой, когда он превращается в лед, есть вероятность повреждения изоляции. Кабель прокладывается таким образом только при пересечении проезжих частей, стен, фундаментов и т.д. Труба в таких случаях позволяет при необходимости заменить поврежденный кабель, не повреждая землю или фундамент.

Для прокладки кабеля под землей необходимо вырыть траншею глубиной не менее 0,7 м. Это примерно три штыка лопаты. Однако лучше копать еще глубже. Под постоянными дорожками из прочного материала (плитка, бетон и т.д.) глубину прокладки кабеля можно уменьшить до 0,5 м. На дно траншеи насыпьте не менее 10 см песка. Свободно уложите кабель на песчаную подушку в виде "серпантина" и засыпьте его слоем песка. Затем желательна механическая защита – укладка кирпичей или фрагментов шифера.

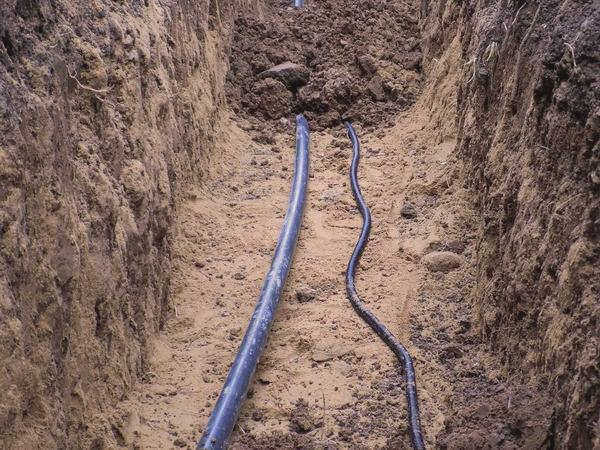

Прокладка кабеля в земле. Фото с сайта ooorems.ru

Кабель прокладывается в здание через стальные гильзы, заложенные в фундамент. Они устанавливаются с определенным уклоном наружу, чтобы вода не скапливалась внутри. При необходимости рукава следует плавно поворачивать. Однако, если есть сомнения в устойчивости здания, не стоит прокладывать кабель через фундамент, а тем более под ним. Лучше проложить кабель рядом с фундаментом и ввести его через стену. Область над землей на высоте до 2,5 метров всегда должна быть обеспечена дополнительной механической защитой.

23 Комментария(ев) на "Вся правда о проводке в деревянном доме согласно ПУЭ и ПТЭЭП. Проводка в деревянном доме проводом СИП".

Александр :

"Проход через стену должен быть выполнен в толстостенной металлической трубе (гильзе). Для защиты от механических повреждений (из-за трения или изгиба кабеля) в гильзу устанавливается пластиковая вставка, после чего гильза герметизируется огнестойким составом.
Можете дать ссылку на предписывающие нормы или просто из опыта?

Здравствуйте Александр!
Вот ссылка для Вас. ПУЭ-6
2.1.36
Прокладка проводов и кабелей, труб и каналов с проводами и кабелями должна соответствовать требованиям таблицы 2.1.3. 2.1.37
При прокладке на видном месте защищенных кабелей (проводов) с оболочкой из горючих материалов и незащищенных кабелей расстояние от кабеля (провода) до поверхности оснований, конструкций, деталей из горючих материалов должно быть не менее 10 мм. При невозможности соблюдения этого расстояния кабель (провод) должен быть отделен от поверхности слоем негорючего материала протяженностью не менее 10 мм по обе стороны от кабеля (провода). 2.1.38
При прокладке экранированных кабелей (проводов) с оболочкой из горючих материалов и неэкранированных кабелей в скрытых нишах, в полостях строительных конструкций (например, между стеной и облицовкой), в пазах и т.п. с горючими конструкциями, кабели и провода должны быть защищены со всех сторон сплошным слоем негорючего материала. 2.1.39
При открытой прокладке труб и каналов из огнестойких материалов на негорючих или огнестойких основаниях или конструкциях расстояние от трубы (канала) до поверхности конструкции или деталей из горючих материалов должно быть не менее 100 мм. Если указанный зазор не может быть выдержан, дымоход (канал) должен быть отделен от этих поверхностей со всех сторон сплошным слоем негорючего материала (штукатурка, алебастр, цементный раствор, бетон и т.д.) толщиной не менее 10 мм. 2.1.40
Скрытые трубы и каналы из негорючих материалов в закрытых полостях, щелях (например, между стеной и облицовкой), пазах и т.п. трубы и каналы должны быть отделены со всех сторон от поверхности конструкции, деталей из горючих материалов сплошным слоем негорючего материала толщиной не менее 10 мм. 2.1.41
Если короткие отрезки воздуховодов пересекают горючие элементы конструкции, эти отрезки должны соответствовать требованиям 2.1.36 – 2.1.40. 2.1.58
Там, где провода и кабели проходят через стены, пол или снаружи, должна быть предусмотрена возможность замены проводки. Для этого проход должен быть выполнен в трубе, канале, отверстии и т.д. Для предотвращения проникновения и накопления воды и распространения огня зазоры между жилами, кабелями и трубой (коробом, отверстием и т.д.) и запасными трубами (коробами, отверстиями и т.д.) в месте прохода через стены, перекрытия или снаружи должны быть заделаны легко удаляемой массой из негорючего материала. Заделка должна обеспечивать возможность замены, дополнительной прокладки новых жил и кабелей и гарантировать, что огнестойкость отверстия не меньше огнестойкости стены (перекрытия). 2.1.63
Трубы, каналы и гибкие металлические шланги электрических кабелей должны быть проложены таким образом, чтобы в них не скапливалась влага, в том числе от конденсации паров, содержащихся в воздухе. 2.1.64
В сухом, непыльном помещении, не содержащем паров и газов, отрицательно влияющих на изоляцию и оболочку проводов и кабелей, допускается соединение труб, банок и гибких металлических шлангов без уплотнения.
Металлические трубы, короба и гибкие шланги должны соединяться между собой, а также с коробками, корпусами электрооборудования и т.п:
в помещениях, где имеются пары или газы, отрицательно влияющие на изоляцию или покрытие проводов и кабелей, в наружных установках и там, где
масло, вода или эмульсия могут проникнуть в трубы, каналы и шланги – с герметизацией; каналы в таких случаях должны иметь сплошные стенки и герметичные или полые крышки, разъемные каналы должны быть герметизированы на стыках, а гибкие металлические шланги должны быть герметизированы;
в пыльных помещениях с уплотнением соединений и ответвлений труб, шлангов и воздуховодов
пыленепроницаемыми; в пыльных районах уплотнение соединений и ответвлений труб, шлангов и воздуховодов для защиты от пыли. 2.1.66
Скрытые каналы в трубах, воздуховодах и гибких металлических шлангах должны быть выполнены в соответствии с требованиями 2.1.63 – 2.1.65, с уплотнением во всех случаях. Скрытые кабельные каналы должны быть заглушены. 2.3.15
Кабельные линии должны быть спроектированы таким образом, чтобы предотвратить опасные механические нагрузки и повреждения во время монтажа и эксплуатации:
кабели должны прокладываться с запасом длины, достаточным для компенсации возможных смещений грунта и температурных деформаций самих кабелей и конструкций, на которых они проложены; запрещается прокладка кабелей в виде колец (катушек);
кабели, проложенные горизонтально по конструкциям, стенам, потолкам и т.п., должны быть жестко закреплены в местах их заделки, непосредственно у концевых заделок, с обеих сторон изгибов, а также в местах стыков и стопорных муфт;
кабели, проложенные вертикально по конструкциям и стенам, должны быть закреплены так, чтобы оболочки не деформировались, а соединение проводников в стыках не нарушалось под действием собственного веса кабеля;
конструкции, на которых размещаются небронированные кабели, должны быть спроектированы таким образом, чтобы предотвратить механические повреждения оболочек кабелей; в местах жесткого крепления оболочки этих кабелей должны быть защищены от механических повреждений и коррозии с помощью гибких уплотнений;
кабели (в том числе бронированные), расположенные в местах, где возможны механические повреждения (движение транспортных средств, механизмов и грузов, доступ посторонних лиц), должны быть защищены на высоте 2 м от пола или земли и 0,3 м в земле;
при прокладке кабелей рядом с другими используемыми кабелями необходимо принять меры для предотвращения их повреждения;
кабели должны быть проложены на определенном расстоянии от нагретых поверхностей, чтобы предотвратить нагрев кабелей выше допустимого, а кабели должны быть защищены от попадания горячих веществ через задвижки и фланцевые соединения. ПУЭ-7
7.1.38
Электрические цепи, проложенные за непроходимыми подвесными потолками и перегородками, считаются скрытыми и должны быть выполнены; за потолками и перегородками из горючих материалов – в запираемых металлических трубах и закрытых коробах; за потолками и перегородками из негорючих материалов* – в трубах и коробах из горючих материалов и негорючих кабелей. Должна быть предусмотрена возможность замены проводов и кабелей.
________________
* Негорючие подвесные потолки – это потолки из негорючих материалов, а другие конструкции над подвесным потолком, включая промежуточные потолки, также выполнены из негорючих материалов. СП 31-110-2003
14.24
Места прохода кабелей в защитном кожухе и кабелей через стены, перегородки, перекрытия должны иметь уплотнения в соответствии с требованиями ГОСТ Р 50571.15 и 2.1 ПУЭ. Для обеспечения возможности замены электрических кабелей проход кабелей и проводов в защитной оболочке должен быть выполнен в трубах или каналах; огнестойкость прохода должна быть не менее огнестойкости строительной конструкции, в которой он выполнен. Зазоры между проводами, кабелями и трубами или каналами должны быть заделаны легко удаляемой массой из негорючего материала. Допускается прокладка кабелей в оболочке и кабелепроводов через строительные конструкции в специально выполненных отверстиях.

Выбор сечения и марки LV-ABC

Сечение рассчитывается теми же методами, что и для других кабелей, используются таблицы с заранее рассчитанными значениями для различных марок и сечений кабелей LV-ABC. Общая потребляемая мощность – это сумма мощности всех электроприборов, используемых в доме.

Номинальная мощность бытовых приборов

Затем можно рассчитать максимальную токовую нагрузку:

Читайте также: Методика проверки состояния электропроводки

• ∑P – полная мощность (Вт);
• I – максимальный ток (A);
• U – напряжение (В).

I = 11365/ 220*1,7 = 89 А.

Приблизительные расчеты показывают, что в данном варианте максимально возможный ток в однофазной цепи составляет 89 А. Используя таблицы зависимости сечения между потребляемой мощностью и допустимым током, можно выбрать кабель.

Соотношение сечений между потребляемой мощностью и допустимым током для кабелей СИП 1(A) и СИП 2(A)

Подключение к счетчику или автоматическому выключателю

Подключение к счетчику производится так же, как и для стандартного кабеля. Концы кабеля зачищаются от изоляции на 25-30 мм, в зависимости от глубины клеммных колодок счетчика, вставляются в клеммные отверстия и обжимаются контактными винтами. Следует отметить, что с точки зрения безопасности, а также простоты монтажа предпочтительнее подключать LV-ABC к выключателю, установленному перед счетчиком. В клеммы современных модульных выключателей провод можно вставлять непосредственно в клеммы; если выключатель имеет клеммы с "винтовым" креплением, лучше использовать наконечники.
